精密級超硬キー溝付パンチ　ノーマル・ラップ仕上げ

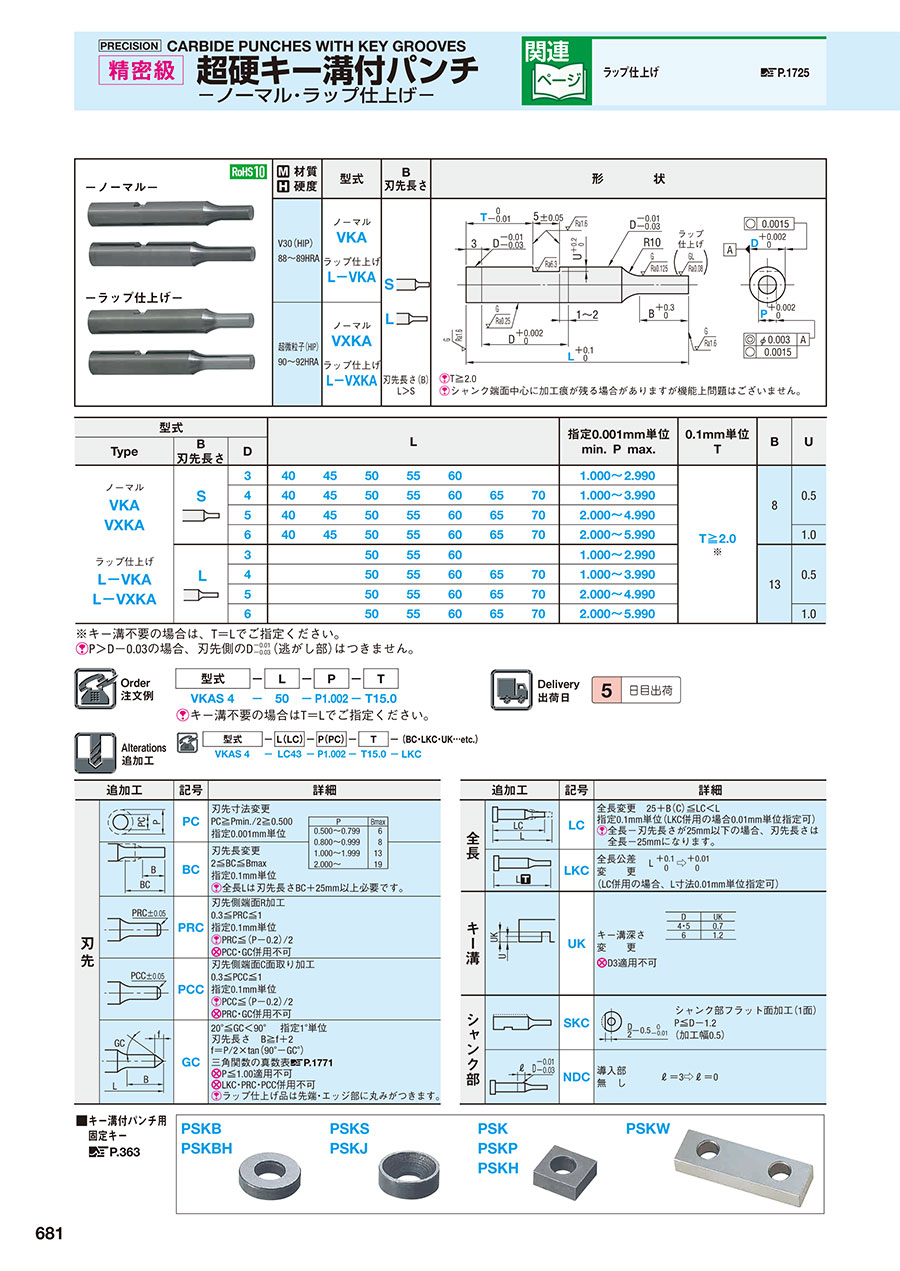

カタログ |P.681

平均満足度3.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密級キー溝付パンチ　ノーマル・ラップ仕上げ

通常出荷日：5 日目

超硬(V30)、超微粒子超硬（HIP）を材質とする、精密級（同軸度0.003、...

詳細情報を確認する

パンチ/ボタンダイ
パンチ
エア穴有無
無
刃先形状
丸形
パンチシャンク(取付部)形状
キー溝付

無料3D-CADライブラリー申し込み受付中

未確定：候補が192型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

T≧2.0
シャンク端面中心に加工痕が残る場合がありますが機能上問題はございません。

材質硬度	型式	B 刃先長さ
V30（HIP） 88～89HRA	ノーマル VKA ラップ仕上げ L-VKA	刃先長さ（B） L＞S
超微粒子（HIP） 90～92HRA	ノーマル VXKA ラップ仕上げ L-VXKA	刃先長さ（B） L＞S

規格表

型式			L							指定0.001mm単位 min .P max.	0.1mm単位 T	B	U
Type	B 刃先長さ	D	L							指定0.001mm単位 min .P max.	0.1mm単位 T	B	U
ノーマル VKA VXKA ラップ仕上げ L-VKA L-VXKA		3	40	45	50	55	60			1.000～2.990	T≧2.0 ※	8	0.5
		4	40	45	50	55	60	65	70	1.000～3.990
		5	40	45	50	55	60	65	70	2.000～4.990
		6	40	45	50	55	60	65	70	2.000～5.990			1.0
		3			50	55	60			1.000～2.990		13	0.5
		4			50	55	60	65	70	1.000～3.990
		5			50	55	60	65	70	2.000～4.990
		6			50	55	60	65	70	2.000～5.990			1.0

※キー溝不要の場合は、T＝Lでご指定ください。
P＞D-0.03の場合、刃先側のD -0.01/-0.03（逃がし部）はつきません。

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

型番

L-VKAL3-[50-60/5]-P[1-2.99/0.001]-T[2-55/0.01]

L-VKAL3-[50-60/5]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAL3-LC[27-60/0.1]-P[1-2.99/0.001]-T[2-55/0.01]

L-VKAL3-LC[27-60/0.1]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAL4-[50-70/5]-P[1-3.99/0.001]-T[2-55/0.01]

L-VKAL4-[50-70/5]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAL4-LC[27-70/0.1]-P[1-3.99/0.001]-T[2-55/0.01]

L-VKAL4-LC[27-70/0.1]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAL5-[50-70/5]-P[2-4.99/0.001]-T[2-55/0.01]

L-VKAL5-[50-70/5]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VKAL5-LC[27-70/0.1]-P[2-4.99/0.001]-T[2-55/0.01]

L-VKAL5-LC[27-70/0.1]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VKAL6-[50-70/5]-P[2-5.99/0.001]-T[2-55/0.01]

L-VKAL6-[50-70/5]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VKAL6-LC[27-70/0.1]-P[2-5.99/0.001]-T[2-55/0.01]

L-VKAL6-LC[27-70/0.1]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VKAS3-[40-60/5]-P[1-2.99/0.001]-T[2-55/0.01]

L-VKAS3-[40-60/5]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAS3-LC[27-60/0.1]-P[1-2.99/0.001]-T[2-55/0.01]

L-VKAS3-LC[27-60/0.1]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAS4-[40-70/5]-P[1-3.99/0.001]-T[2-55/0.01]

L-VKAS4-[40-70/5]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAS4-LC[27-70/0.1]-P[1-3.99/0.001]-T[2-55/0.01]

L-VKAS4-LC[27-70/0.1]-PC[0.5-0.999/0.001]-T[2-55/0.01]

L-VKAS5-[40-70/5]-P[2-4.99/0.001]-T[2-55/0.01]

L-VKAS5-[40-70/5]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VKAS5-LC[27-70/0.1]-P[2-4.99/0.001]-T[2-55/0.01]

L-VKAS5-LC[27-70/0.1]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VKAS6-[40-70/5]-P[2-5.99/0.001]-T[2-55/0.01]

L-VKAS6-[40-70/5]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VKAS6-LC[27-70/0.1]-P[2-5.99/0.001]-T[2-55/0.01]

L-VKAS6-LC[27-70/0.1]-PC[1-1.999/0.001]-T[2-55/0.01]

L-VXKAL3-[50-60/5]-P[1-2.99/0.001]-T[2-55/0.01]

L-VXKAL3-[50-60/5]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAL3-LC[27-60/0.1]-P[1-2.99/0.001]-T[2-55/0.01]

L-VXKAL3-LC[27-60/0.1]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAL4-[50-70/5]-P[1-3.99/0.001]-T[2-55/0.01]

L-VXKAL4-[50-70/5]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAL4-LC[27-70/0.1]-P[1-3.99/0.001]-T[2-55/0.01]

L-VXKAL4-LC[27-70/0.1]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAL5-[50-70/5]-P[2-4.99/0.001]-T[2-55/0.01]

L-VXKAL5-[50-70/5]-PC[1-1.99/0.001]-T[2-55/0.01]

L-VXKAL5-LC[27-70/0.1]-P[2-4.99/0.001]-T[2-55/0.01]

L-VXKAL5-LC[27-70/0.1]-PC[1-1.99/0.001]-T[2-55/0.01]

L-VXKAL6-[50-70/5]-P[2-5.99/0.001]-T[2-55/0.01]

L-VXKAL6-[50-70/5]-PC[1-1.99/0.001]-T[2-55/0.01]

L-VXKAL6-LC[27-70/0.1]-P[2-5.99/0.001]-T[2-55/0.01]

L-VXKAL6-LC[27-70/0.1]-PC[1-1.99/0.001]-T[2-55/0.01]

L-VXKAS3-[40-60/5]-P[1-2.99/0.001]-T[2-55/0.01]

L-VXKAS3-[40-60/5]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAS3-LC[27-60/0.1]-P[1-2.99/0.001]-T[2-55/0.01]

L-VXKAS3-LC[27-60/0.1]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAS4-[40-70/5]-P[1-3.99/0.001]-T[2-55/0.01]

L-VXKAS4-[40-70/5]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAS4-LC[27-70/0.1]-P[1-3.99/0.001]-T[2-55/0.01]

L-VXKAS4-LC[27-70/0.1]-PC[0.5-0.99/0.001]-T[2-55/0.01]

L-VXKAS5-[40-70/5]-P[2-4.99/0.001]-T[2-55/0.01]

L-VXKAS5-[40-70/5]-PC[1-1.99/0.001]-T[2-55/0.01]

L-VXKAS5-LC[27-70/0.1]-P[2-4.99/0.001]-T[2-55/0.01]

L-VXKAS5-LC[27-70/0.1]-PC[1-1.99/0.001]-T[2-55/0.01]

材質

刃先長さ

ラップ仕上げ有無

D（シャンク径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

T(キー溝位置)

(mm)

RoHS?

最小発注数量

超硬V30(HIP)	L	有	3	50 ～ 60	-	1 ～ 2.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	3	50 ～ 60	-	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	L	有	3	-	27 ～ 60	1 ～ 2.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	3	-	27 ～ 60	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	L	有	4	50 ～ 70	-	1 ～ 3.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	4	50 ～ 70	-	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	L	有	4	-	27 ～ 70	1 ～ 3.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	4	-	27 ～ 70	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	L	有	5	50 ～ 70	-	2 ～ 4.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	5	50 ～ 70	-	-	1 ～ 1.999	0 ～ 55	10	1個
超硬V30(HIP)	L	有	5	-	27 ～ 70	2 ～ 4.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	5	-	27 ～ 70	-	1 ～ 1.999	0 ～ 55	10	1個
超硬V30(HIP)	L	有	6	50 ～ 70	-	2 ～ 5.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	6	50 ～ 70	-	-	1 ～ 1.999	0 ～ 55	10	1個
超硬V30(HIP)	L	有	6	-	27 ～ 70	2 ～ 5.99	-	0 ～ 55	10	1個
超硬V30(HIP)	L	有	6	-	27 ～ 70	-	1 ～ 1.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	3	40 ～ 60	-	1 ～ 2.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	3	40 ～ 60	-	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	3	-	27 ～ 60	1 ～ 2.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	3	-	27 ～ 60	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	4	40 ～ 70	-	1 ～ 3.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	4	40 ～ 70	-	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	4	-	27 ～ 70	1 ～ 3.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	4	-	27 ～ 70	-	0.5 ～ 0.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	5	40 ～ 70	-	2 ～ 4.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	5	40 ～ 70	-	-	1 ～ 1.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	5	-	27 ～ 70	2 ～ 4.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	5	-	27 ～ 70	-	1 ～ 1.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	6	40 ～ 70	-	2 ～ 5.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	6	40 ～ 70	-	-	1 ～ 1.999	0 ～ 55	10	1個
超硬V30(HIP)	S	有	6	-	27 ～ 70	2 ～ 5.99	-	0 ～ 55	10	1個
超硬V30(HIP)	S	有	6	-	27 ～ 70	-	1 ～ 1.999	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	3	50 ～ 60	-	1 ～ 2.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	3	50 ～ 60	-	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	3	-	27 ～ 60	1 ～ 2.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	3	-	27 ～ 60	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	4	50 ～ 70	-	1 ～ 3.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	4	50 ～ 70	-	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	4	-	27 ～ 70	1 ～ 3.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	4	-	27 ～ 70	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	5	50 ～ 70	-	2 ～ 4.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	5	50 ～ 70	-	-	1 ～ 1.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	5	-	27 ～ 70	2 ～ 4.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	5	-	27 ～ 70	-	1 ～ 1.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	6	50 ～ 70	-	2 ～ 5.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	6	50 ～ 70	-	-	1 ～ 1.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	6	-	27 ～ 70	2 ～ 5.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	L	有	6	-	27 ～ 70	-	1 ～ 1.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	3	40 ～ 60	-	1 ～ 2.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	3	40 ～ 60	-	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	3	-	27 ～ 60	1 ～ 2.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	3	-	27 ～ 60	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	4	40 ～ 70	-	1 ～ 3.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	4	40 ～ 70	-	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	4	-	27 ～ 70	1 ～ 3.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	4	-	27 ～ 70	-	0.5 ～ 0.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	5	40 ～ 70	-	2 ～ 4.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	5	40 ～ 70	-	-	1 ～ 1.99	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	5	-	27 ～ 70	2 ～ 4.99	-	0 ～ 55	10	1個
超微粒子超硬(HIP)	S	有	5	-	27 ～ 70	-	1 ～ 1.99	0 ～ 55	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

超硬(V30)、超微粒子超硬（HIP）を材質とする、精密級（同軸度0.003、真円度0.0015）超硬キー溝付パンチです。ノーマルタイプ、ラップ仕上げの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
