精密級キー溝・エア穴付パンチ　ノーマル・ラップ仕上げ

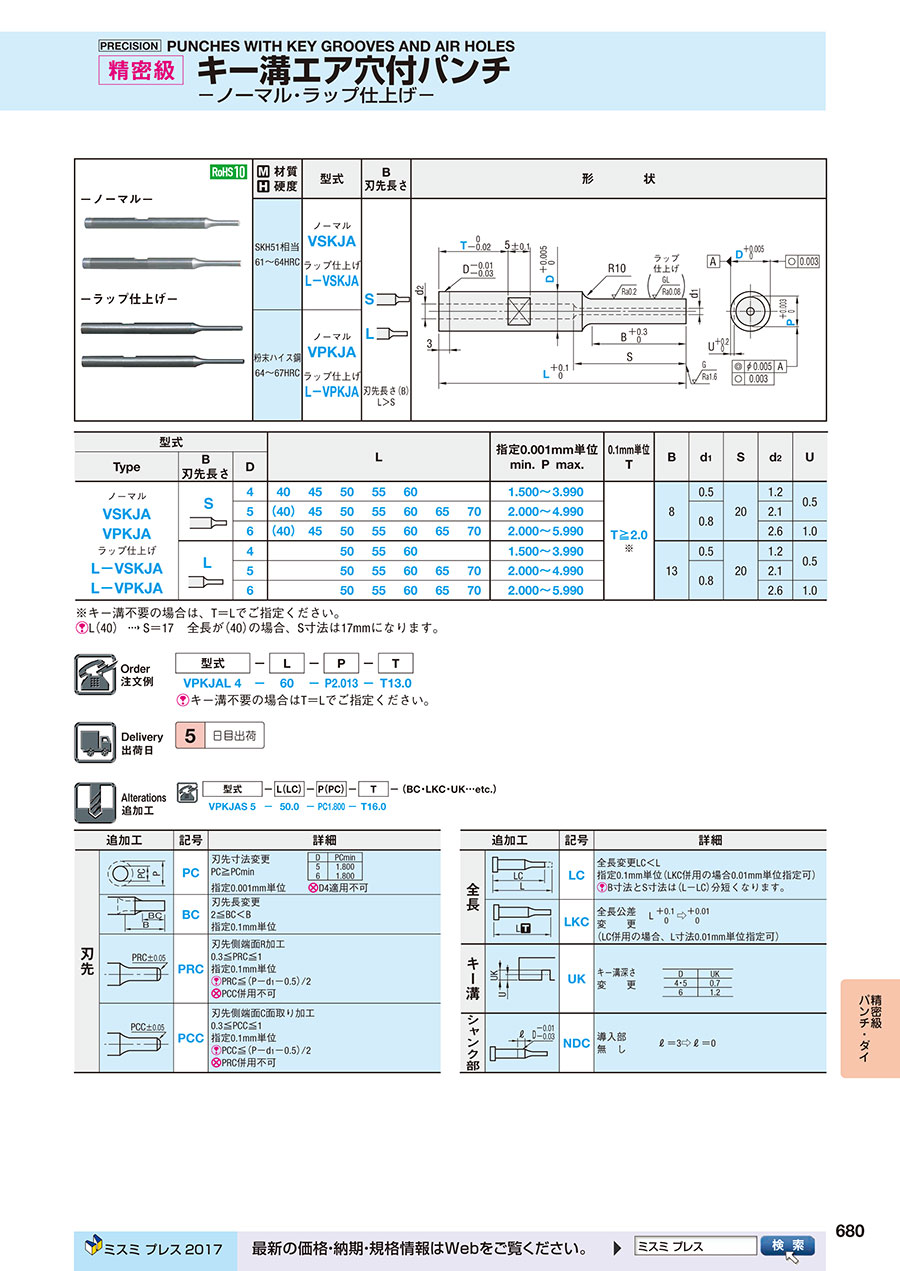

カタログ |P.680

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密級キー溝付パンチ　ノーマル・ラップ仕上げ

通常出荷日：5 日目

キーを嵌め込むキー溝に加え、軸内にエアーの通る穴を開けた精密級（同軸度0.00...

詳細情報を確認する

パンチ/ボタンダイ
パンチ
エア穴有無
有
刃先形状
丸形
パンチシャンク(取付部)形状
キー溝付

無料3D-CADライブラリー申し込み受付中

未確定：候補が408型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式	B 刃先長さ
SKH51相当 61～64HRC	ノーマル VSKJA ラップ仕上げ L-VSKJA	刃先長さ（B） L＞S
粉末ハイス鋼 64～67HRC	ノーマル VPKJA ラップ仕上げ L-VPKJA	刃先長さ（B） L＞S

規格表

型式			L							指定0.001mm単位 min. P max.	0.1mm単位 T	B	d₁	S	d₂	U
Type	B 刃先長さ	D	L							指定0.001mm単位 min. P max.	0.1mm単位 T	B	d₁	S	d₂	U
ノーマル VSKJA VPKJA ラップ仕上げ L-VSKJA L-VPKJA		4	40	45	50	55	60			1.500～3.990	T≧2.0 ※	8	0.5	20	1.2	0.5
		5	（40）	45	50	55	60	65	70	2.000～4.990			0.8		2.1	0.5
		6	（40）	45	50	55	60	65	70	2.000～5.990			0.8		2.6	1.0
		4			50	55	60			1.500～3.990		13	0.5	20	1.2	0.5
		5			50	55	60	65	70	2.000～4.990			0.8		2.1	0.5
		6			50	55	60	65	70	2.000～5.990			0.8		2.6	1.0

※キー溝不要の場合は、T＝Lでご指定ください。
L（40） S＝17 全長が（40）の場合、S寸法は17mmになります。

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

L-VPKJAL4-[50-60/5]-P[1.5-3.99/0.001]-T60

L-VPKJAL4-[50-60/5]-P[1.5-3.99/0.001]-T[2-55/0.01]

L-VPKJAL4-[50-60/5]-T60-T60

L-VPKJAL4-[50-60/5]-T60-T[2-55/0.01]

L-VPKJAL4-[50-60/5]-T[2-55/0.01]-T60

L-VPKJAL4-[50-60/5]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL4-LC[27-59.9/0.1]-P[1.5-3.99/0.001]-T60

L-VPKJAL4-LC[27-59.9/0.1]-P[1.5-3.99/0.001]-T[2-55/0.01]

L-VPKJAL4-LC[27-59.9/0.1]-T60-T60

L-VPKJAL4-LC[27-59.9/0.1]-T60-T[2-55/0.01]

L-VPKJAL4-LC[27-59.9/0.1]-T[2-55/0.01]-T60

L-VPKJAL4-LC[27-59.9/0.1]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL4-P[1.5-3.99/0.001]-P[1.5-3.99/0.001]-T60

L-VPKJAL4-P[1.5-3.99/0.001]-P[1.5-3.99/0.001]-T[2-55/0.01]

L-VPKJAL4-P[1.5-3.99/0.001]-T60-T60

L-VPKJAL4-P[1.5-3.99/0.001]-T60-T[2-55/0.01]

L-VPKJAL4-P[1.5-3.99/0.001]-T[2-55/0.01]-T60

L-VPKJAL4-P[1.5-3.99/0.001]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL5-[50-70/5]-P[2-4.99/0.001]-T70

L-VPKJAL5-[50-70/5]-P[2-4.99/0.001]-T[2-55/0.01]

L-VPKJAL5-[50-70/5]-PC[1.8-1.99/0.001]-T70

L-VPKJAL5-[50-70/5]-PC[1.8-1.99/0.001]-T[2-55/0.01]

L-VPKJAL5-[50-70/5]-T70-T70

L-VPKJAL5-[50-70/5]-T70-T[2-55/0.01]

L-VPKJAL5-[50-70/5]-T[2-55/0.01]-T70

L-VPKJAL5-[50-70/5]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL5-LC[27-69.9/0.1]-P[2-4.99/0.001]-T70

L-VPKJAL5-LC[27-69.9/0.1]-P[2-4.99/0.001]-T[2-55/0.01]

L-VPKJAL5-LC[27-69.9/0.1]-PC[1.8-1.99/0.001]-T70

L-VPKJAL5-LC[27-69.9/0.1]-PC[1.8-1.99/0.001]-T[2-55/0.01]

L-VPKJAL5-LC[27-69.9/0.1]-T70-T70

L-VPKJAL5-LC[27-69.9/0.1]-T70-T[2-55/0.01]

L-VPKJAL5-LC[27-69.9/0.1]-T[2-55/0.01]-T70

L-VPKJAL5-LC[27-69.9/0.1]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL5-P[2-4.99/0.001]-P[2-4.99/0.001]-T70

L-VPKJAL5-P[2-4.99/0.001]-P[2-4.99/0.001]-T[2-55/0.01]

L-VPKJAL5-P[2-4.99/0.001]-PC[1.8-1.99/0.001]-T70

L-VPKJAL5-P[2-4.99/0.001]-PC[1.8-1.99/0.001]-T[2-55/0.01]

L-VPKJAL5-P[2-4.99/0.001]-T70-T70

L-VPKJAL5-P[2-4.99/0.001]-T70-T[2-55/0.01]

L-VPKJAL5-P[2-4.99/0.001]-T[2-55/0.01]-T70

L-VPKJAL5-P[2-4.99/0.001]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL5-PC[1.8-1.99/0.001]-P[2-4.99/0.001]-T70

L-VPKJAL5-PC[1.8-1.99/0.001]-P[2-4.99/0.001]-T[2-55/0.01]

L-VPKJAL5-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]-T70

L-VPKJAL5-PC[1.8-1.99/0.001]-PC[1.8-1.99/0.001]-T[2-55/0.01]

L-VPKJAL5-PC[1.8-1.99/0.001]-T70-T70

L-VPKJAL5-PC[1.8-1.99/0.001]-T70-T[2-55/0.01]

L-VPKJAL5-PC[1.8-1.99/0.001]-T[2-55/0.01]-T70

L-VPKJAL5-PC[1.8-1.99/0.001]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL6-[50-70/5]-P[2-5.99/0.001]-T70

L-VPKJAL6-[50-70/5]-P[2-5.99/0.001]-T[2-55/0.01]

L-VPKJAL6-[50-70/5]-PC[1.8-1.99/0.001]-T70

L-VPKJAL6-[50-70/5]-PC[1.8-1.99/0.001]-T[2-55/0.01]

L-VPKJAL6-[50-70/5]-T70-T70

L-VPKJAL6-[50-70/5]-T70-T[2-55/0.01]

L-VPKJAL6-[50-70/5]-T[2-55/0.01]-T70

L-VPKJAL6-[50-70/5]-T[2-55/0.01]-T[2-55/0.01]

L-VPKJAL6-LC[27-69.9/0.1]-P[2-5.99/0.001]-T70

L-VPKJAL6-LC[27-69.9/0.1]-P[2-5.99/0.001]-T[2-55/0.01]

材質

刃先長さ

ラップ仕上げ有無

D（シャンク径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

T(キー溝位置)

(mm)

RoHS?

最小発注数量

粉末ハイス鋼	L	有	4	50 ～ 60	-	1.5 ～ 3.99	-	60	10	1個
粉末ハイス鋼	L	有	4	50 ～ 60	-	1.5 ～ 3.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	50 ～ 60	-	-	-	60	10	1個
粉末ハイス鋼	L	有	4	50 ～ 60	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	50 ～ 60	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	50 ～ 60	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	27 ～ 59.9	1.5 ～ 3.99	-	60	10	1個
粉末ハイス鋼	L	有	4	-	27 ～ 59.9	1.5 ～ 3.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	27 ～ 59.9	-	-	60	10	1個
粉末ハイス鋼	L	有	4	-	27 ～ 59.9	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	27 ～ 59.9	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	27 ～ 59.9	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	-	1.5 ～ 3.99	-	60	10	1個
粉末ハイス鋼	L	有	4	-	-	1.5 ～ 3.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	-	1.5 ～ 3.99	-	60	10	1個
粉末ハイス鋼	L	有	4	-	-	1.5 ～ 3.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	-	1.5 ～ 3.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	4	-	-	1.5 ～ 3.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	2 ～ 4.99	-	70	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	2 ～ 4.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	-	1.8 ～ 1.99	70	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	-	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	-	-	70	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	50 ～ 70	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	2 ～ 4.99	-	70	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	2 ～ 4.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	-	1.8 ～ 1.99	70	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	-	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	-	-	70	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	27 ～ 69.9	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	-	70	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	1.8 ～ 1.99	70	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	-	70	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	1.8 ～ 1.99	70	10	1個
粉末ハイス鋼	L	有	5	-	-	2 ～ 4.99	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	-	1.8 ～ 1.99	70	10	1個
粉末ハイス鋼	L	有	5	-	-	-	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	-	1.8 ～ 1.99	70	10	1個
粉末ハイス鋼	L	有	5	-	-	-	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	-	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	5	-	-	-	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	2 ～ 5.99	-	70	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	2 ～ 5.99	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	-	1.8 ～ 1.99	70	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	-	1.8 ～ 1.99	2 ～ 55	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	-	-	70	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	6	50 ～ 70	-	-	-	2 ～ 55	10	1個
粉末ハイス鋼	L	有	6	-	27 ～ 69.9	2 ～ 5.99	-	70	10	1個
粉末ハイス鋼	L	有	6	-	27 ～ 69.9	2 ～ 5.99	-	2 ～ 55	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

...

基本情報

基本情報

キーを嵌め込むキー溝に加え、軸内にエアーの通る穴を開けた精密級（同軸度0.005、真円度0.003）キー溝・エア穴付パンチです。材質はハイス鋼、粉末ハイス鋼から選択できます。ノーマルタイプ、ラップ仕上げの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
