精密級超硬ショルダー小径パンチ　ノーマル・ラップ仕上げ

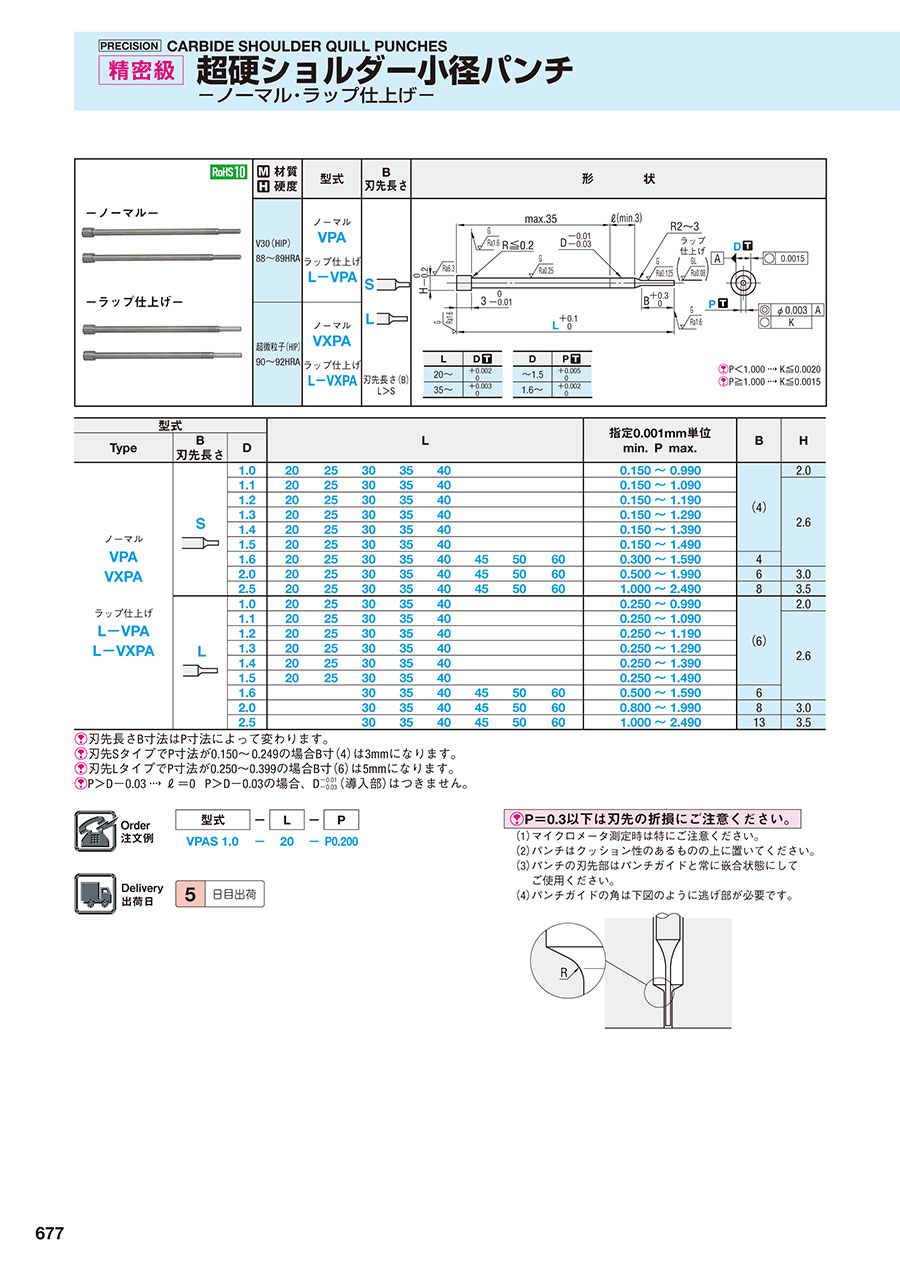

カタログ |P.677

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密級ショルダーパンチ　ノーマル・ラップ仕上げ

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密級超硬ショルダーパンチ　ノーマル・ラップ仕上げ

通常出荷日：5 日目

超硬(V30)、超微粒子超硬（HIP）を材質とし、同軸度0.003の精密級超硬...

詳細情報を確認する

パンチ/ボタンダイ
パンチ
エア穴有無
無
刃先形状
丸形
パンチシャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が142型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

L	D
20～	+0.002 0
35～	+0.003 0

D	P
～1.5	+0.005 0
1.6～	+0.002 0

P＜1.000 K≦0.0020
P≧1.000 K≦0.0015

材質硬度	型式	B 刃先長さ
V30（HIP） 88～89HRA	ノーマル VPA ラップ仕上げ L-VPA	刃先長さ（B） L＞S
超微粒子（HIP） 90～92HRA	ノーマル VXPA ラップ仕上げ L-VXPA	刃先長さ（B） L＞S

注文例

型式			L								指定0.001mm単位 min. P max.	B	H
Type	B 刃先長さ	D	L								指定0.001mm単位 min. P max.	B	H
ノーマル VPA VXPA ラップ仕上げ L-VPA L-VXPA		1.0	20	25	30	35	40				0.150～0.990	（4）	2.0
		1.1	20	25	30	35	40				0.150～1.090		2.6
		1.2	20	25	30	35	40				0.150～1.190
		1.3	20	25	30	35	40				0.150～1.290
		1.4	20	25	30	35	40				0.150～1.390
		1.5	20	25	30	35	40				0.150～1.490
		1.6	20	25	30	35	40	45	50	60	0.300～1.590	4
		2.0	20	25	30	35	40	45	50	60	0.500～1.990	6	3.0
		2.5	20	25	30	35	40	45	50	60	1.000～2.490	8	3.5
		1.0	20	25	30	35	40				0.250～0.990	（6）	2.0
		1.1	20	25	30	35	40				0.250～1.090		2.6
		1.2	20	25	30	35	40				0.250～1.190
		1.3	20	25	30	35	40				0.250～1.290
		1.4	20	25	30	35	40				0.250～1.390
		1.5	20	25	30	35	40				0.250～1.490
		1.6			30	35	40	45	50	60	0.500～1.590	6
		2.0			30	35	40	45	50	60	0.800～1.990	8	3.0
		2.5			30	35	40	45	50	60	1.000～2.490	13	3.5

刃先長さB寸法はP寸法によって変わります。
刃先SタイプでP寸法が0.150～0.249の場合B寸（4）は3mmになります。
刃先LタイプでP寸法が0.250～0.399の場合B寸（6）は5mmになります。
P＞D-0.03 ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

追加工

P.1771
P.1721

型番リスト

表示件数

型番

L-VPAL1.6-[30-60/5]-P[0.5-1.59/0.001]

L-VPAL1.6-[30-60/5]-PC[0.3-0.49/0.001]

L-VPAL1.6-LC[20-59.9/0.1]-P[0.5-1.59/0.001]

L-VPAL1.6-LC[20-59.9/0.1]-PC[0.3-0.49/0.001]

L-VPAL2.0-[30-60/5]-P[0.8-1.99/0.001]

L-VPAL2.0-[30-60/5]-PC[0.4-0.79/0.001]

L-VPAL2.0-LC[20-59.9/0.1]-P[0.8-1.99/0.001]

L-VPAL2.0-LC[20-59.9/0.1]-PC[0.4-0.79/0.001]

L-VPAL2.5-[30-60/5]-P[1-2.49/0.001]

L-VPAL2.5-[30-60/5]-PC[0.5-0.99/0.001]

L-VPAL2.5-LC[20-59.9/0.1]-P[1-2.49/0.001]

L-VPAL2.5-LC[20-59.9/0.1]-PC[0.5-0.99/0.001]

L-VPAS1.6-[20-60/5]-P[0.3-1.59/0.001]

L-VPAS1.6-LC[20-59.9/0.1]-P[0.3-1.59/0.001]

L-VPAS2.0-[20-60/5]-P[0.5-1.99/0.001]

L-VPAS2.0-[20-60/5]-PC[0.3-0.49/0.001]

L-VPAS2.0-LC[20-59.9/0.1]-P[0.5-1.99/0.001]

L-VPAS2.0-LC[20-59.9/0.1]-PC[0.3-0.49/0.001]

L-VPAS2.5-[20-60/5]-P[1-2.49/0.001]

L-VPAS2.5-[20-60/5]-PC[0.5-0.99/0.001]

L-VPAS2.5-LC[20-59.9/0.1]-P[1-2.49/0.001]

L-VPAS2.5-LC[20-59.9/0.1]-PC[0.5-0.99/0.001]

L-VXPAL1.6-[30-60/5]-P[0.5-1.59/0.001]

L-VXPAL1.6-[30-60/5]-PC[0.3-0.49/0.001]

L-VXPAL1.6-LC[20-59.9/0.1]-P[0.5-1.59/0.001]

L-VXPAL1.6-LC[20-59.9/0.1]-PC[0.3-0.49/0.001]

L-VXPAL1.6-LC[30-45/5]-P[0.5-1.59/0.001]

L-VXPAL1.6-LC[30-45/5]-PC[0.3-0.49/0.001]

L-VXPAL2.0-[30-60/5]-P[0.8-1.99/0.001]

L-VXPAL2.0-[30-60/5]-PC[0.4-0.79/0.001]

L-VXPAL2.0-LC[20-59.9/0.1]-P[0.8-1.99/0.001]

L-VXPAL2.0-LC[20-59.9/0.1]-PC[0.4-0.79/0.001]

L-VXPAL2.0-LC[30-45/5]-P[0.8-1.99/0.001]

L-VXPAL2.0-LC[30-45/5]-PC[0.4-0.79/0.001]

L-VXPAL2.5-[30-60/5]-P[1-2.49/0.001]

L-VXPAL2.5-[30-60/5]-PC[0.5-0.99/0.001]

L-VXPAL2.5-LC[20-59.9/0.1]-P[1-2.49/0.001]

L-VXPAL2.5-LC[20-59.9/0.1]-PC[0.5-0.99/0.001]

L-VXPAL2.5-LC[30-45/5]-P[1-2.49/0.001]

L-VXPAL2.5-LC[30-45/5]-PC[0.5-0.99/0.001]

L-VXPAS1.6-[20-60/5]-P[0.3-1.59/0.001]

L-VXPAS1.6-LC[20-59.9/0.1]-P[0.3-1.59/0.001]

L-VXPAS2.0-[20-60/5]-P[0.5-1.99/0.001]

L-VXPAS2.0-[20-60/5]-PC[0.3-0.49/0.001]

L-VXPAS2.0-LC[20-59.9/0.1]-P[0.5-1.99/0.001]

L-VXPAS2.0-LC[20-59.9/0.1]-PC[0.3-0.49/0.001]

L-VXPAS2.5-[20-60/5]-P[1-2.49/0.001]

L-VXPAS2.5-[20-60/5]-PC[0.5-0.99/0.001]

L-VXPAS2.5-LC[20-59.9/0.1]-P[1-2.49/0.001]

L-VXPAS2.5-LC[20-59.9/0.1]-PC[0.5-0.99/0.001]

VPAL1.0-[20-40/5]-P[0.25-0.99/0.001]

VPAL1.0-LC[20-39.9/0.1]-P[0.25-0.99/0.001]

VPAL1.1-[20-40/5]-P[0.25-1.09/0.001]

VPAL1.1-LC[20-39.9/0.1]-P[0.25-1.09/0.001]

VPAL1.2-[20-40/5]-P[0.25-1.19/0.001]

VPAL1.2-LC[20-39.9/0.1]-P[0.25-1.19/0.001]

VPAL1.3-[20-40/5]-P[0.25-1.29/0.001]

VPAL1.3-LC[20-39.9/0.1]-P[0.25-1.29/0.001]

VPAL1.4-[20-40/5]-P[0.25-1.39/0.001]

VPAL1.4-LC[20-39.9/0.1]-P[0.25-1.39/0.001]

材質

刃先長さ

ラップ仕上げ有無

D（シャンク径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

超硬V30(HIP)	L	有	1.6	30 ～ 60	-	0.5 ～ 1.59	-	10	1個
超硬V30(HIP)	L	有	1.6	30 ～ 60	-	-	0.3 ～ 0.49	10	1個
超硬V30(HIP)	L	有	1.6	-	20 ～ 59.9	0.5 ～ 1.59	-	10	1個
超硬V30(HIP)	L	有	1.6	-	20 ～ 59.9	-	0.3 ～ 0.49	10	1個
超硬V30(HIP)	L	有	2.0	30 ～ 60	-	0.8 ～ 1.99	-	10	1個
超硬V30(HIP)	L	有	2.0	30 ～ 60	-	-	0.4 ～ 0.79	10	1個
超硬V30(HIP)	L	有	2.0	-	20 ～ 59.9	0.8 ～ 1.99	-	10	1個
超硬V30(HIP)	L	有	2.0	-	20 ～ 59.9	-	0.4 ～ 0.79	10	1個
超硬V30(HIP)	L	有	2.5	30 ～ 60	-	1 ～ 2.49	-	10	1個
超硬V30(HIP)	L	有	2.5	30 ～ 60	-	-	0.5 ～ 0.99	10	1個
超硬V30(HIP)	L	有	2.5	-	20 ～ 59.9	1 ～ 2.49	-	10	1個
超硬V30(HIP)	L	有	2.5	-	20 ～ 59.9	-	0.5 ～ 0.99	10	1個
超硬V30(HIP)	S	有	1.6	20 ～ 60	-	0.3 ～ 1.59	-	10	1個
超硬V30(HIP)	S	有	1.6	-	20 ～ 59.9	0.3 ～ 1.59	-	10	1個
超硬V30(HIP)	S	有	2.0	20 ～ 60	-	0.5 ～ 1.99	-	10	1個
超硬V30(HIP)	S	有	2.0	20 ～ 60	-	-	0.3 ～ 0.49	10	1個
超硬V30(HIP)	S	有	2.0	-	20 ～ 59.9	0.5 ～ 1.99	-	10	1個
超硬V30(HIP)	S	有	2.0	-	20 ～ 59.9	-	0.3 ～ 0.49	10	1個
超硬V30(HIP)	S	有	2.5	20 ～ 60	-	1 ～ 2.49	-	10	1個
超硬V30(HIP)	S	有	2.5	20 ～ 60	-	-	0.5 ～ 0.99	10	1個
超硬V30(HIP)	S	有	2.5	-	20 ～ 59.9	1 ～ 2.49	-	10	1個
超硬V30(HIP)	S	有	2.5	-	20 ～ 59.9	-	0.5 ～ 0.99	10	1個
超微粒子超硬(HIP)	L	有	1.6	30 ～ 60	-	0.5 ～ 1.59	-	10	1個
超微粒子超硬(HIP)	L	有	1.6	30 ～ 60	-	-	0.3 ～ 0.49	10	1個
超微粒子超硬(HIP)	L	有	1.6	-	20 ～ 59.9	0.5 ～ 1.59	-	10	1個
超微粒子超硬(HIP)	L	有	1.6	-	20 ～ 59.9	-	0.3 ～ 0.49	10	1個
超微粒子超硬(HIP)	L	有	1.6	-	30 ～ 45	0.5 ～ 1.59	-	10	1個
超微粒子超硬(HIP)	L	有	1.6	-	30 ～ 45	-	0.3 ～ 0.49	10	1個
超微粒子超硬(HIP)	L	有	2.0	30 ～ 60	-	0.8 ～ 1.99	-	10	1個
超微粒子超硬(HIP)	L	有	2.0	30 ～ 60	-	-	0.4 ～ 0.79	10	1個
超微粒子超硬(HIP)	L	有	2.0	-	20 ～ 59.9	0.8 ～ 1.99	-	10	1個
超微粒子超硬(HIP)	L	有	2.0	-	20 ～ 59.9	-	0.4 ～ 0.79	10	1個
超微粒子超硬(HIP)	L	有	2.0	-	30 ～ 45	0.8 ～ 1.99	-	10	1個
超微粒子超硬(HIP)	L	有	2.0	-	30 ～ 45	-	0.4 ～ 0.79	10	1個
超微粒子超硬(HIP)	L	有	2.5	30 ～ 60	-	1 ～ 2.49	-	10	1個
超微粒子超硬(HIP)	L	有	2.5	30 ～ 60	-	-	0.5 ～ 0.99	10	1個
超微粒子超硬(HIP)	L	有	2.5	-	20 ～ 59.9	1 ～ 2.49	-	10	1個
超微粒子超硬(HIP)	L	有	2.5	-	20 ～ 59.9	-	0.5 ～ 0.99	10	1個
超微粒子超硬(HIP)	L	有	2.5	-	30 ～ 45	1 ～ 2.49	-	10	1個
超微粒子超硬(HIP)	L	有	2.5	-	30 ～ 45	-	0.5 ～ 0.99	10	1個
超微粒子超硬(HIP)	S	有	1.6	20 ～ 60	-	0.3 ～ 1.59	-	10	1個
超微粒子超硬(HIP)	S	有	1.6	-	20 ～ 59.9	0.3 ～ 1.59	-	10	1個
超微粒子超硬(HIP)	S	有	2.0	20 ～ 60	-	0.5 ～ 1.99	-	10	1個
超微粒子超硬(HIP)	S	有	2.0	20 ～ 60	-	-	0.3 ～ 0.49	10	1個
超微粒子超硬(HIP)	S	有	2.0	-	20 ～ 59.9	0.5 ～ 1.99	-	10	1個
超微粒子超硬(HIP)	S	有	2.0	-	20 ～ 59.9	-	0.3 ～ 0.49	10	1個
超微粒子超硬(HIP)	S	有	2.5	20 ～ 60	-	1 ～ 2.49	-	10	1個
超微粒子超硬(HIP)	S	有	2.5	20 ～ 60	-	-	0.5 ～ 0.99	10	1個
超微粒子超硬(HIP)	S	有	2.5	-	20 ～ 59.9	1 ～ 2.49	-	10	1個
超微粒子超硬(HIP)	S	有	2.5	-	20 ～ 59.9	-	0.5 ～ 0.99	10	1個
超硬V30(HIP)	L	無	1.0	20 ～ 40	-	0.25 ～ 0.99	-	10	1個
超硬V30(HIP)	L	無	1.0	-	20 ～ 39.9	0.25 ～ 0.99	-	10	1個
超硬V30(HIP)	L	無	1.1	20 ～ 40	-	0.25 ～ 1.09	-	10	1個
超硬V30(HIP)	L	無	1.1	-	20 ～ 39.9	0.25 ～ 1.09	-	10	1個
超硬V30(HIP)	L	無	1.2	20 ～ 40	-	0.25 ～ 1.19	-	10	1個
超硬V30(HIP)	L	無	1.2	-	20 ～ 39.9	0.25 ～ 1.19	-	10	1個
超硬V30(HIP)	L	無	1.3	20 ～ 40	-	0.25 ～ 1.29	-	10	1個
超硬V30(HIP)	L	無	1.3	-	20 ～ 39.9	0.25 ～ 1.29	-	10	1個
超硬V30(HIP)	L	無	1.4	20 ～ 40	-	0.25 ～ 1.39	-	10	1個
超硬V30(HIP)	L	無	1.4	-	20 ～ 39.9	0.25 ～ 1.39	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

超硬(V30)、超微粒子超硬（HIP）を材質とし、同軸度0.003の精密級超硬ショルダーパンチです。P寸(刃先寸法)が最小0.15㎜に設定できます。ノーマルタイプ、ラップ仕上げの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精密級超硬ショルダー小径パンチ　ノーマル・ラップ仕上げのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

製品加工用

満足度：5.02022/09/07

この商品は自社の製品を加工する際に使用しているものになります。サイズ等の規格については製品にあうものを選んで購入していま...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品精密級超硬ショルダー小径パンチ　ノーマル・ラップ仕上げ	精密級超硬ショルダーパンチ　ノーマル・ラップ仕上げ	精密級ショルダーパンチ　ノーマル・ラップ仕上げ	精密級超硬エア穴付ショルダーパンチ　ノーマル・ラップ仕上げ	精密級超硬ツバ止めパンチ　ノーマル・ラップ仕上げ	精密級超硬キー溝付パンチ　ノーマル・ラップ仕上げ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	5日目	5日目	5日目	5日目
パンチ/ボタンダイ	パンチ	パンチ	パンチ	パンチ	パンチ	パンチ
エア穴有無	無	無	無	有	無	無
刃先形状	丸形	丸形	丸形	丸形	丸形	丸形
パンチシャンク(取付部)形状	標準	標準	標準	標準	ツバ止め	キー溝付
