精密級超硬ショルダーパンチ　ノーマル・ラップ仕上げ

カタログ |P.675

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密級超硬ショルダー小径パンチ　ノーマル・ラップ仕上げ

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密級ショルダーパンチ　ノーマル・ラップ仕上げ

通常出荷日：5 日目

超硬(V30)、超微粒子超硬（HIP)を材質とし、同軸度0.003の精密級超硬...

詳細情報を確認する

パンチ/ボタンダイ
パンチ
エア穴有無
無
刃先形状
丸形
パンチシャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が164型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

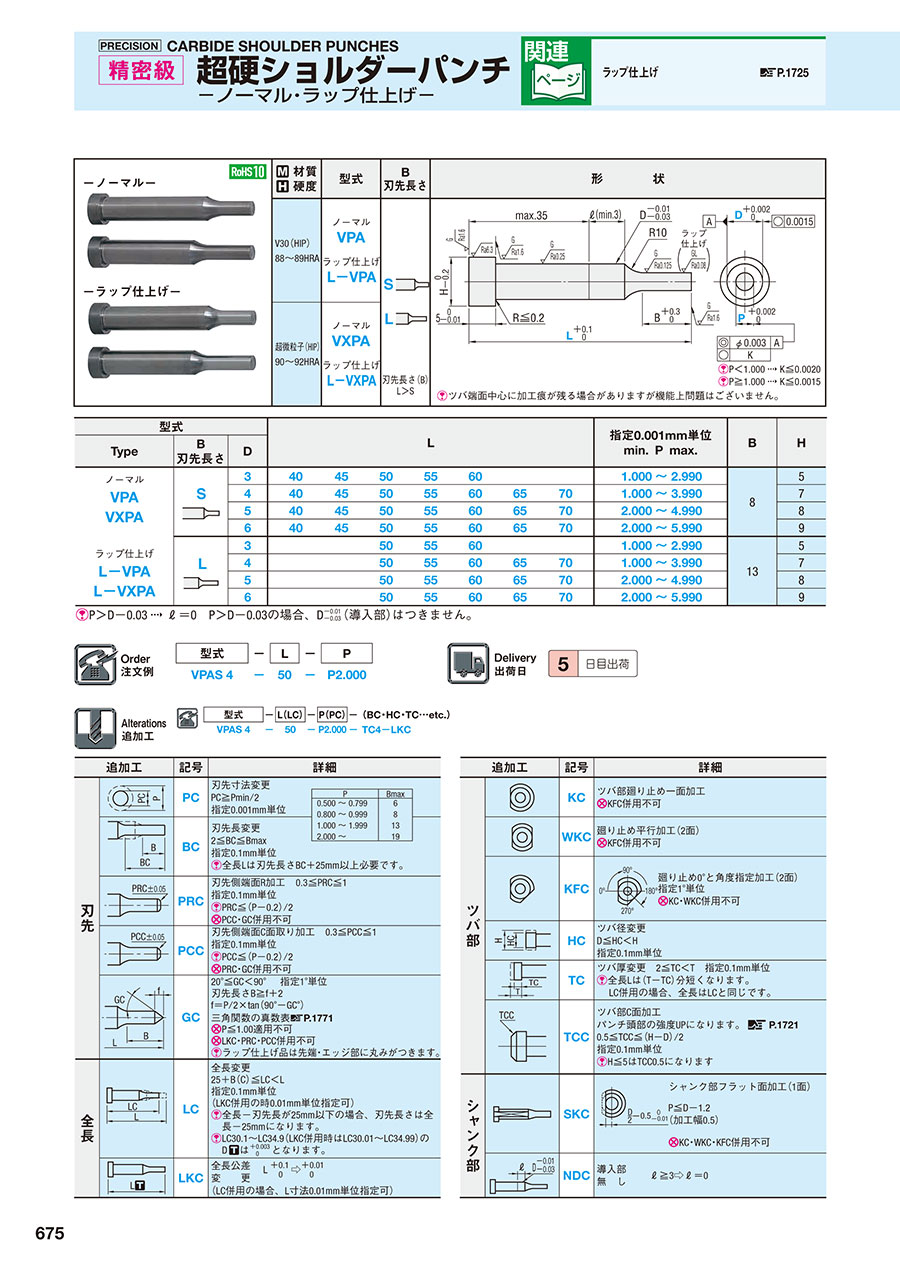

外形図・製品仕様

ツバ端面中心に加工痕が残る場合がありますが機能上問題はございません。

材質硬度	型式	B 刃先長さ
V30（HIP） 88～89HRA	ノーマル VPA ラップ仕上げ L-VPA	刃先長さ（B） L＞S
超微粒子（HIP） 90～92HRA	ノーマル VXPA ラップ仕上げ L-VXPA	刃先長さ（B） L＞S

規格表

型式			L							指定0.001mm単位 min .P max.	B	H
Type	B 刃先長さ	D	L							指定0.001mm単位 min .P max.	B	H
ノーマル VPA VXPA ラップ仕上げ L-VPA L-VXPA		3	40	45	50	55	60			1.000～2.990	8	5
		4	40	45	50	55	60	65	70	1.000～3.990		7
		5	40	45	50	55	60	65	70	2.000～4.990		8
		6	40	45	50	55	60	65	70	2.000～5.990		9
		3			50	55	60			1.000～2.990	13	5
		4			50	55	60	65	70	1.000～3.990		7
		5			50	55	60	65	70	2.000～4.990		8
		6			50	55	60	65	70	2.000～5.990		9

P＞D-0.03 ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。

注文例

出荷日

追加工

P.1771
P.1721

型番リスト

表示件数

型番

L-VPAL3-[50-60/5]-P[1-2.99/0.001]

L-VPAL3-[50-60/5]-PC[0.5-0.999/0.001]

L-VPAL3-LC[27-59.9/0.1]-P[1-2.99/0.001]

L-VPAL3-LC[27-59.9/0.1]-PC[0.5-0.999/0.001]

L-VPAL4-[50-70/5]-P[1-3.99/0.001]

L-VPAL4-[50-70/5]-PC[0.5-0.999/0.001]

L-VPAL4-LC[27-69.9/0.1]-P[1-3.99/0.001]

L-VPAL4-LC[27-69.9/0.1]-PC[0.5-0.999/0.001]

L-VPAL5-[50-70/5]-P[2-4.99/0.001]

L-VPAL5-[50-70/5]-PC[1-1.999/0.001]

L-VPAL5-LC[27-69.9/0.1]-P[2-4.99/0.001]

L-VPAL5-LC[27-69.9/0.1]-PC[1-1.999/0.001]

L-VPAL6-[50-70/5]-P[2-5.99/0.001]

L-VPAL6-[50-70/5]-PC[1-1.999/0.001]

L-VPAL6-LC[27-69.9/0.1]-P[2-5.99/0.001]

L-VPAL6-LC[27-69.9/0.1]-PC[1-1.999/0.001]

L-VPAS3-[40-60/5]-P[1-2.99/0.001]

L-VPAS3-[40-60/5]-PC[0.5-0.999/0.001]

L-VPAS3-LC[27-59.9/0.1]-P[1-2.99/0.001]

L-VPAS3-LC[27-59.9/0.1]-PC[0.5-0.999/0.001]

L-VPAS4-[40-70/5]-P[1-3.99/0.001]

L-VPAS4-[40-70/5]-PC[0.5-0.999/0.001]

L-VPAS4-LC[27-69.9/0.1]-P[1-3.99/0.001]

L-VPAS4-LC[27-69.9/0.1]-PC[0.5-0.999/0.001]

L-VPAS5-[40-70/5]-P[2-4.99/0.001]

L-VPAS5-[40-70/5]-PC[1-1.999/0.001]

L-VPAS5-LC[27-69.9/0.1]-P[2-4.99/0.001]

L-VPAS5-LC[27-69.9/0.1]-PC[1-1.999/0.001]

L-VPAS6-[40-70/5]-P[2-5.99/0.001]

L-VPAS6-[40-70/5]-PC[1-1.999/0.001]

L-VPAS6-LC[27-69.9/0.1]-P[2-5.99/0.001]

L-VPAS6-LC[27-69.9/0.1]-PC[1-1.999/0.001]

L-VXPAL3-[50-60/5]-P[1-2.99/0.001]

L-VXPAL3-[50-60/5]-PC[0.5-0.999/0.001]

L-VXPAL3-LC[27-49.9/0.1]-P[1-2.99/0.001]

L-VXPAL3-LC[27-49.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL3-LC[50-70/5]-P[1-2.99/0.001]

L-VXPAL3-LC[50-70/5]-PC[0.5-0.999/0.001]

L-VXPAL3-LC[50.1-54.9/0.1]-P[1-2.99/0.001]

L-VXPAL3-LC[50.1-54.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL3-LC[55.1-59.9/0.1]-P[1-2.99/0.001]

L-VXPAL3-LC[55.1-59.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL4-[50-70/5]-P[1-3.99/0.001]

L-VXPAL4-[50-70/5]-PC[0.5-0.999/0.001]

L-VXPAL4-LC[27-49.9/0.1]-P[1-3.99/0.001]

L-VXPAL4-LC[27-49.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL4-LC[50-65/5]-P[1-3.99/0.001]

L-VXPAL4-LC[50-65/5]-PC[0.5-0.999/0.001]

L-VXPAL4-LC[50.1-54.9/0.1]-P[1-3.99/0.001]

L-VXPAL4-LC[50.1-54.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL4-LC[55.1-59.9/0.1]-P[1-3.99/0.001]

L-VXPAL4-LC[55.1-59.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL4-LC[60.1-64.9/0.1]-P[1-3.99/0.001]

L-VXPAL4-LC[60.1-64.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL4-LC[65.1-69.9/0.1]-P[1-3.99/0.001]

L-VXPAL4-LC[65.1-69.9/0.1]-PC[0.5-0.999/0.001]

L-VXPAL5-[50-70/5]-P[2-4.99/0.001]

L-VXPAL5-[50-70/5]-PC[1-1.999/0.001]

L-VXPAL5-LC[27-49.9/0.1]-P[2-4.99/0.001]

L-VXPAL5-LC[27-49.9/0.1]-PC[1-1.999/0.001]

材質

刃先長さ

ラップ仕上げ有無

D（シャンク径）

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

超硬V30(HIP)	L	有	3	50 ～ 60	-	1 ～ 2.99	-	10	1個
超硬V30(HIP)	L	有	3	50 ～ 60	-	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	L	有	3	-	27 ～ 59.9	1 ～ 2.99	-	10	1個
超硬V30(HIP)	L	有	3	-	27 ～ 59.9	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	L	有	4	50 ～ 70	-	1 ～ 3.99	-	10	1個
超硬V30(HIP)	L	有	4	50 ～ 70	-	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	L	有	4	-	27 ～ 69.9	1 ～ 3.99	-	10	1個
超硬V30(HIP)	L	有	4	-	27 ～ 69.9	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	L	有	5	50 ～ 70	-	2 ～ 4.99	-	10	1個
超硬V30(HIP)	L	有	5	50 ～ 70	-	-	1 ～ 1.999	10	1個
超硬V30(HIP)	L	有	5	-	27 ～ 69.9	2 ～ 4.99	-	10	1個
超硬V30(HIP)	L	有	5	-	27 ～ 69.9	-	1 ～ 1.999	10	1個
超硬V30(HIP)	L	有	6	50 ～ 70	-	2 ～ 5.99	-	10	1個
超硬V30(HIP)	L	有	6	50 ～ 70	-	-	1 ～ 1.999	10	1個
超硬V30(HIP)	L	有	6	-	27 ～ 69.9	2 ～ 5.99	-	10	1個
超硬V30(HIP)	L	有	6	-	27 ～ 69.9	-	1 ～ 1.999	10	1個
超硬V30(HIP)	S	有	3	40 ～ 60	-	1 ～ 2.99	-	10	1個
超硬V30(HIP)	S	有	3	40 ～ 60	-	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	S	有	3	-	27 ～ 59.9	1 ～ 2.99	-	10	1個
超硬V30(HIP)	S	有	3	-	27 ～ 59.9	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	S	有	4	40 ～ 70	-	1 ～ 3.99	-	10	1個
超硬V30(HIP)	S	有	4	40 ～ 70	-	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	S	有	4	-	27 ～ 69.9	1 ～ 3.99	-	10	1個
超硬V30(HIP)	S	有	4	-	27 ～ 69.9	-	0.5 ～ 0.999	10	1個
超硬V30(HIP)	S	有	5	40 ～ 70	-	2 ～ 4.99	-	10	1個
超硬V30(HIP)	S	有	5	40 ～ 70	-	-	1 ～ 1.999	10	1個
超硬V30(HIP)	S	有	5	-	27 ～ 69.9	2 ～ 4.99	-	10	1個
超硬V30(HIP)	S	有	5	-	27 ～ 69.9	-	1 ～ 1.999	10	1個
超硬V30(HIP)	S	有	6	40 ～ 70	-	2 ～ 5.99	-	10	1個
超硬V30(HIP)	S	有	6	40 ～ 70	-	-	1 ～ 1.999	10	1個
超硬V30(HIP)	S	有	6	-	27 ～ 69.9	2 ～ 5.99	-	10	1個
超硬V30(HIP)	S	有	6	-	27 ～ 69.9	-	1 ～ 1.999	10	1個
超微粒子超硬(HIP)	L	有	3	50 ～ 60	-	1 ～ 2.99	-	10	1個
超微粒子超硬(HIP)	L	有	3	50 ～ 60	-	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	3	-	27 ～ 49.9	1 ～ 2.99	-	10	1個
超微粒子超硬(HIP)	L	有	3	-	27 ～ 49.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	3	-	50 ～ 70	1 ～ 2.99	-	10	1個
超微粒子超硬(HIP)	L	有	3	-	50 ～ 70	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	3	-	50.1 ～ 54.9	1 ～ 2.99	-	10	1個
超微粒子超硬(HIP)	L	有	3	-	50.1 ～ 54.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	3	-	55.1 ～ 59.9	1 ～ 2.99	-	10	1個
超微粒子超硬(HIP)	L	有	3	-	55.1 ～ 59.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	4	50 ～ 70	-	1 ～ 3.99	-	10	1個
超微粒子超硬(HIP)	L	有	4	50 ～ 70	-	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	4	-	27 ～ 49.9	1 ～ 3.99	-	10	1個
超微粒子超硬(HIP)	L	有	4	-	27 ～ 49.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	4	-	50 ～ 65	1 ～ 3.99	-	10	1個
超微粒子超硬(HIP)	L	有	4	-	50 ～ 65	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	4	-	50.1 ～ 54.9	1 ～ 3.99	-	10	1個
超微粒子超硬(HIP)	L	有	4	-	50.1 ～ 54.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	4	-	55.1 ～ 59.9	1 ～ 3.99	-	10	1個
超微粒子超硬(HIP)	L	有	4	-	55.1 ～ 59.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	4	-	60.1 ～ 64.9	1 ～ 3.99	-	10	1個
超微粒子超硬(HIP)	L	有	4	-	60.1 ～ 64.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	4	-	65.1 ～ 69.9	1 ～ 3.99	-	10	1個
超微粒子超硬(HIP)	L	有	4	-	65.1 ～ 69.9	-	0.5 ～ 0.999	10	1個
超微粒子超硬(HIP)	L	有	5	50 ～ 70	-	2 ～ 4.99	-	10	1個
超微粒子超硬(HIP)	L	有	5	50 ～ 70	-	-	1 ～ 1.999	10	1個
超微粒子超硬(HIP)	L	有	5	-	27 ～ 49.9	2 ～ 4.99	-	10	1個
超微粒子超硬(HIP)	L	有	5	-	27 ～ 49.9	-	1 ～ 1.999	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

基本情報

超硬(V30)、超微粒子超硬（HIP)を材質とし、同軸度0.003の精密級超硬ショルダーパンチです。ノーマルタイプ、ラップ仕上げの選択が可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

精密級超硬ショルダーパンチ　ノーマル・ラップ仕上げのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

打ち抜き用パンチ

満足度：5.02020/09/09

精度も良く、樹脂の打ち抜きパンチとして良好だと思います。超微粒子での検討をしていましたが、超硬で十分だと思います。

0人が参考にしています。

1件全て見る
