			min. W max.	min. P max.	1.00 ～ 4.00	1.00 ～ 6.00	1.00 ～ 8.00	1.00 ～ 10.00	1.00 ～ 12.00	1.50 ～ 16.00	1.50 ～ 20.00	R
型式		H	V		6	8	10	13	16	20	25	0.01mm単位	t
			min. W max.	min. P max.	1.00 ～ 4.00	1.00 ～ 6.00	1.00 ～ 8.00	1.00 ～ 10.00	1.00 ～ 12.00	1.50 ～ 16.00	1.50 ～ 20.00
	SBD SBDD SBDR SBDE SBDG	6	1.00～4.00		○	○	○	○	○	○	○		0.05 0.1 0.2 0.3 0.5 1.0 1.5 2.0
		8	1.00～6.00			○	○	○	○	○	○
		10	1.00～8.00				○	○	○	○	○
		13	1.00～10.00					○	○	○	○
		16	1.00～12.00						○	○	○
		20	1.50～16.00							○	○
		25	1.50～20.00								○

各t寸法1枚ずつ（合計8枚）で1セットです。 P・W指定0.01mm単位

注文例

出荷日

追加工

型番リスト

表示件数

型番

SBD2020-P[1.5-16/0.01]

SBD2520-P[1.5-16/0.01]

SBD2525-P[1.5-20/0.01]

SBDD0606-P[1-4/0.01]-W[1-4/0.01]

SBDD0806-P[1-6/0.01]-W[1-4/0.01]

SBDD0808-P[1-6/0.01]-W[1-6/0.01]

SBDD1006-P[1-8/0.01]-W[1-4/0.01]

SBDD1008-P[1-8/0.01]-W[1-6/0.01]

SBDD1010-P[1-8/0.01]-W[1-8/0.01]

SBDD1306-P[1-10/0.01]-W[1-4/0.01]

SBDD1308-P[1-10/0.01]-W[1-6/0.01]

SBDD1310-P[1-10/0.01]-W[1-8/0.01]

SBDD1313-P[1-10/0.01]-W[1-10/0.01]

SBDD1606-P[1-12/0.01]-W[1-4/0.01]

SBDD1608-P[1-12/0.01]-W[1-6/0.01]

SBDD1610-P[1-12/0.01]-W[1-8/0.01]

SBDD1613-P[1-12/0.01]-W[1-10/0.01]

SBDD1616-P[1-12/0.01]-W[1-12/0.01]

SBDD2006-P[1.5-16/0.01]-W[1-4/0.01]

SBDD2008-P[1.5-16/0.01]-W[1-6/0.01]

SBDD2010-P[1.5-16/0.01]-W[1-8/0.01]

SBDD2013-P[1.5-16/0.01]-W[1-10/0.01]

SBDD2016-P[1.5-16/0.01]-W[1-12/0.01]

SBDD2020-P[1.5-16/0.01]-W[1.5-16/0.01]

SBDD2506-P[1.5-20/0.01]-W[1-4/0.01]

SBDD2508-P[1.5-20/0.01]-W[1-6/0.01]

SBDD2510-P[1.5-20/0.01]-W[1-8/0.01]

SBDD2513-P[1.5-20/0.01]-W[1-10/0.01]

SBDD2516-P[1.5-20/0.01]-W[1-12/0.01]

SBDD2520-P[1.5-20/0.01]-W[1.5-16/0.01]

SBDD2525-P[1.5-20/0.01]-W[1.5-20/0.01]

SBDE0606-P[1-4/0.01]-W[1-4/0.01]

SBDE0806-P[1-6/0.01]-W[1-4/0.01]

SBDE0808-P[1-6/0.01]-W[1-6/0.01]

SBDE1006-P[1-8/0.01]-W[1-4/0.01]

刃先形状

V(外形)

(mm)

H(外形)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

A	6	6	1 ～ 4	-	-	10	1個
A	8	6	1 ～ 4	-	-	10	1個
A	8	8	1 ～ 6	-	-	10	1個
A	10	6	1 ～ 4	-	-	10	1個
A	10	8	1 ～ 6	-	-	10	1個
A	10	10	1 ～ 8	-	-	10	1個
A	13	6	1 ～ 4	-	-	10	1個
A	13	8	1 ～ 6	-	-	10	1個
A	13	10	1 ～ 8	-	-	10	1個
A	13	13	1 ～ 10	-	-	10	1個
A	16	6	1 ～ 4	-	-	10	1個
A	16	8	1 ～ 6	-	-	10	1個
A	16	10	1 ～ 8	-	-	10	1個
A	16	13	1 ～ 10	-	-	10	1個
A	16	16	1 ～ 12	-	-	10	1個
A	20	6	1 ～ 4	-	-	10	1個
A	20	8	1 ～ 6	-	-	10	1個
A	20	10	1 ～ 8	-	-	10	1個
A	20	13	1 ～ 10	-	-	10	1個
A	20	16	1 ～ 12	-	-	10	1個
A	20	20	1.5 ～ 16	-	-	10	1個
A	25	6	1 ～ 4	-	-	10	1個
A	25	8	1 ～ 6	-	-	10	1個
A	25	10	1 ～ 8	-	-	10	1個
A	25	13	1 ～ 10	-	-	10	1個
A	25	16	1 ～ 12	-	-	10	1個
A	25	20	1.5 ～ 16	-	-	10	1個
A	25	25	1.5 ～ 20	-	-	10	1個
D	6	6	1 ～ 4	-	1 ～ 4	10	1個
D	8	6	1 ～ 6	-	1 ～ 4	10	1個
D	8	8	1 ～ 6	-	1 ～ 6	10	1個
D	10	6	1 ～ 8	-	1 ～ 4	10	1個
D	10	8	1 ～ 8	-	1 ～ 6	10	1個
D	10	10	1 ～ 8	-	1 ～ 8	10	1個
D	13	6	1 ～ 10	-	1 ～ 4	10	1個
D	13	8	1 ～ 10	-	1 ～ 6	10	1個
D	13	10	1 ～ 10	-	1 ～ 8	10	1個
D	13	13	1 ～ 10	-	1 ～ 10	10	1個
D	16	6	1 ～ 12	-	1 ～ 4	10	1個
D	16	8	1 ～ 12	-	1 ～ 6	10	1個
D	16	10	1 ～ 12	-	1 ～ 8	10	1個
D	16	13	1 ～ 12	-	1 ～ 10	10	1個
D	16	16	1 ～ 12	-	1 ～ 12	10	1個
D	20	6	1.5 ～ 16	-	1 ～ 4	10	1個
D	20	8	1.5 ～ 16	-	1 ～ 6	10	1個
D	20	10	1.5 ～ 16	-	1 ～ 8	10	1個
D	20	13	1.5 ～ 16	-	1 ～ 10	10	1個
D	20	16	1.5 ～ 16	-	1 ～ 12	10	1個
D	20	20	1.5 ～ 16	-	1.5 ～ 16	10	1個
D	25	6	1.5 ～ 20	-	1 ～ 4	10	1個
D	25	8	1.5 ～ 20	-	1 ～ 6	10	1個
D	25	10	1.5 ～ 20	-	1 ～ 8	10	1個
D	25	13	1.5 ～ 20	-	1 ～ 10	10	1個
D	25	16	1.5 ～ 20	-	1 ～ 12	10	1個
D	25	20	1.5 ～ 20	-	1.5 ～ 16	10	1個
D	25	25	1.5 ～ 20	-	1.5 ～ 20	10	1個
E	6	6	1 ～ 4	-	1 ～ 4	10	1個
E	8	6	1 ～ 6	-	1 ～ 4	10	1個
E	8	8	1 ～ 6	-	1 ～ 6	10	1個
E	10	6	1 ～ 8	-	1 ～ 4	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目
- ( - )	4日目

基本情報

基本情報

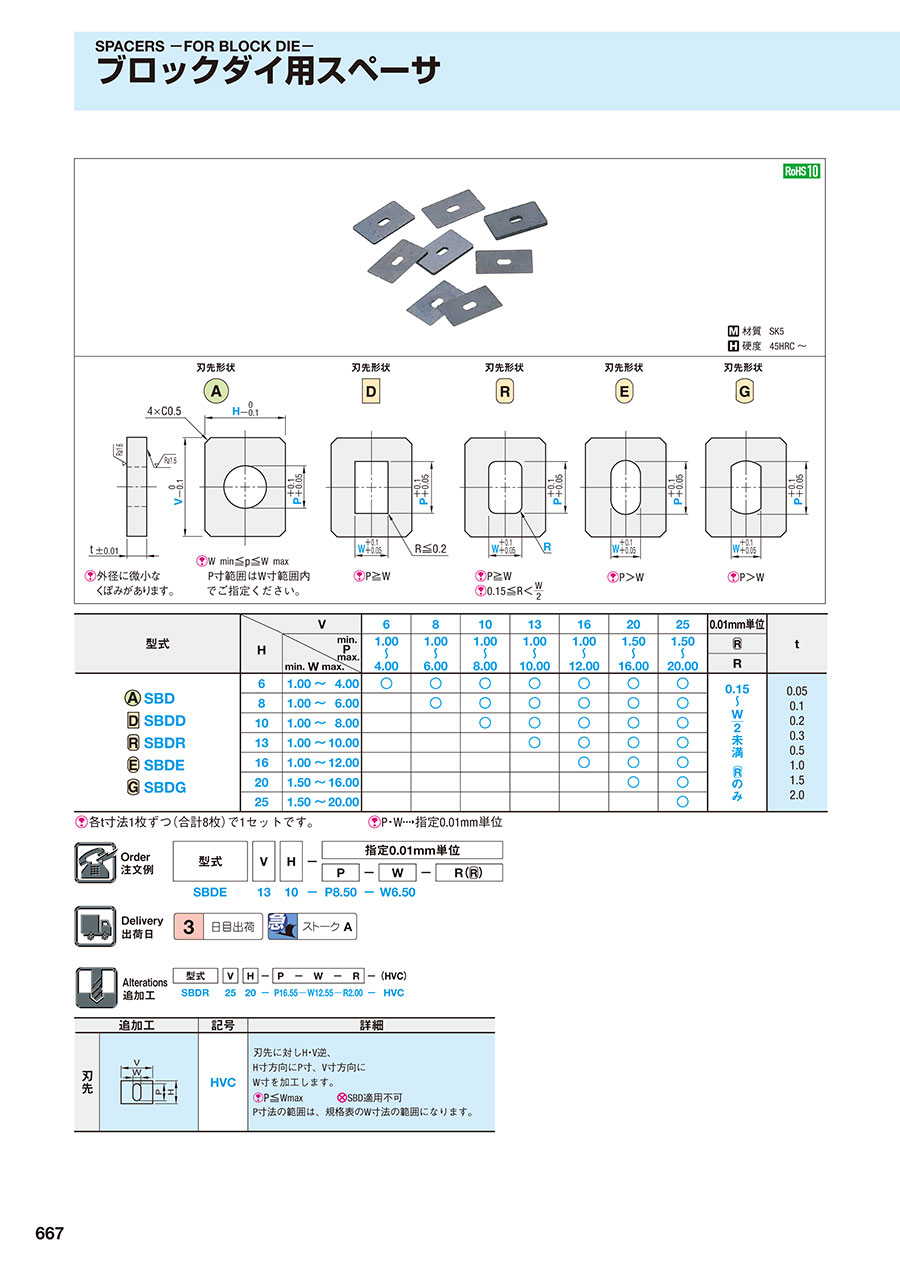

ブロックダイ用のスペーサーです。材質は炭素工具鋼となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スペーサ　ブロックダイ用のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型用

満足度：5.02023/05/24

金型用のブロックパンチと一緒に使用しています。自社の金型の規格と厚みの点であわないことがあるので、厚みのバリエーションを...もっと読む
