ブロックダイ　－ボルト止め－

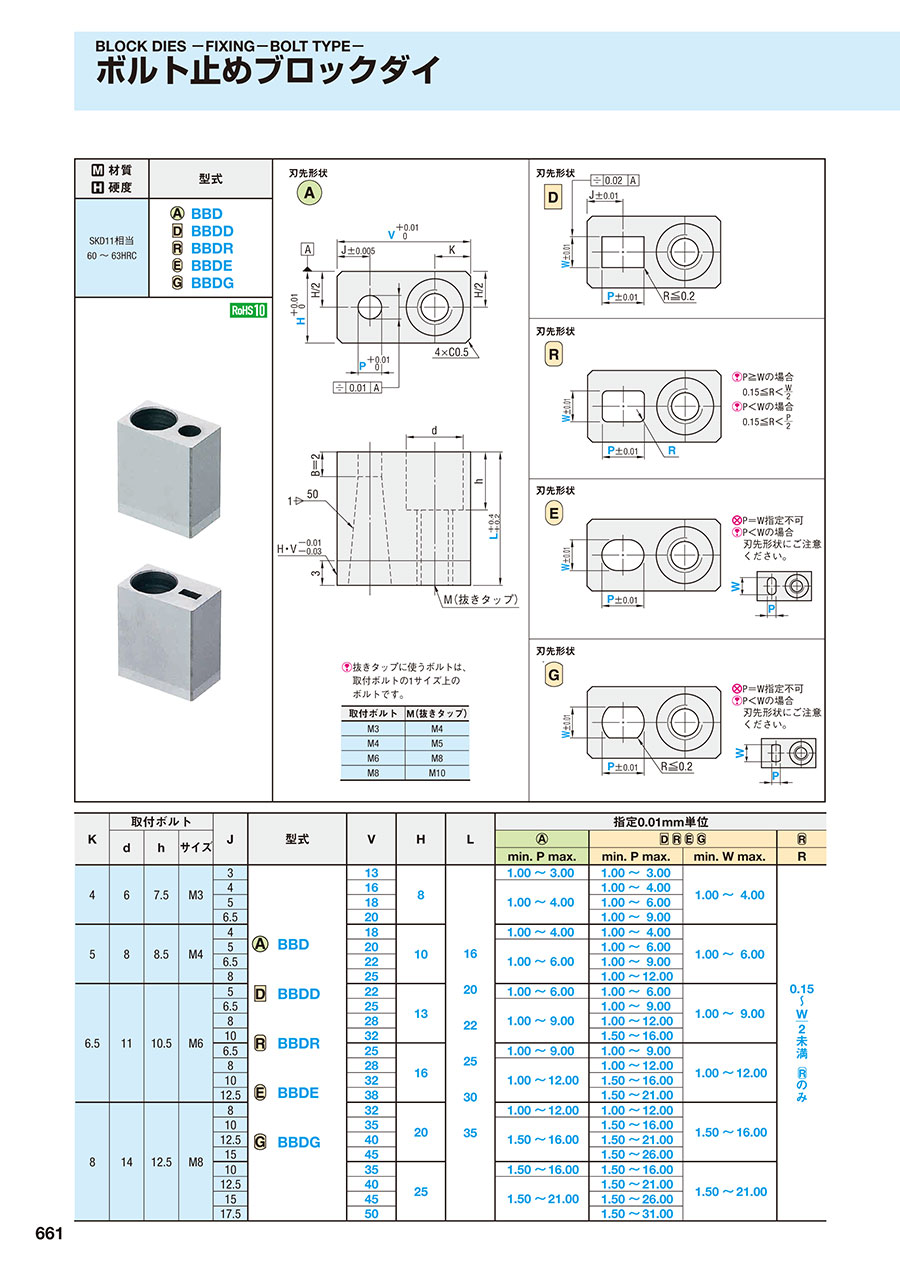

カタログ |P.661

通常単価(税別): -

税込単価: -

通常出荷日：3日目

ボルト止めタイプのブロックダイです。材質はダイス鋼となります。

55.0

よく一緒に見られています

ミスミ

ブロックダイ　－ストレートタイプ－

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ブロックダイ　－片フランジタイプ－

通常出荷日：3 日目

未確定：候補が240型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
SKD11相当 60～63HRC	BBD BBDD BBDR BBDE BBDG

規格表

K	取付ボルト			J		V	H	L	指定0.01mm単位
	d	h	サイズ
	d	h	サイズ						min. P max.	min. P max.	min. W max.	R
4	6	7.5	M3	3		13	8	16 20 22 25 30 35	1.00～3.00	1.00～3.00	1.00～4.00
				4		16			1.00～4.00	1.00～4.00
				5		18				1.00～6.00
				6.5		20				1.00～9.00
5	8	8.5	M4	4		18	10		1.00～4.00	1.00～4.00	1.00～6.00
				5		20			1.00～6.00	1.00～6.00
				6.5		22				1.00～9.00
				8	BBD	25				1.00～12.00
6.5	11	10.5	M6	5	BBDD	22	13		1.00～6.00	1.00～6.00	1.00～9.00
				6.5	BBDR	25			1.00～9.00	1.00～9.00
				8	BBDE	28				1.00～12.00
				10	BBDG	32				1.50～16.00
				6.5		25	16		1.00～9.00	1.00～9.00	1.00～12.00
				8		28			1.00～12.00	1.00～12.00
				10		32				1.50～16.00
				12.5		38				1.50～21.00
8	14	12.5	M8	8		32	20		1.00～12.00	1.00～12.00	1.50～16.00
				10		35			1.50～16.00	1.50～16.00
				12.5		40				1.50～21.00
				15		45				1.50～26.00
				10		35	25		1.50～16.00	1.50～16.00	1.50～21.00
				12.5		40			1.50～21.00	1.50～21.00
				15		45				1.50～26.00
				17.5		50				1.50～31.00

注文例

出荷日

追加工

型番リスト

表示件数

型番

BBD1308-[16,20,22,25,30,35]-P[1-3/0.01]

BBD1308-LC[16-35/0.1]-P[1-3/0.01]

BBD1608-[16,20,22,25,30,35]-P[1-4/0.01]

BBD1608-LC[16-35/0.1]-P[1-4/0.01]

BBD1808-[16,20,22,25,30,35]-P[1-4/0.01]

BBD1808-LC[16-35/0.1]-P[1-4/0.01]

BBD1810-[16,20,22,25,30,35]-P[1-4/0.01]

BBD1810-LC[16-35/0.1]-P[1-4/0.01]

BBD2008-[16,20,22,25,30,35]-P[1-4/0.01]

BBD2008-LC[16-35/0.1]-P[1-4/0.01]

BBD2010-[16,20,22,25,30,35]-P[1-6/0.01]

BBD2010-LC[16-35/0.1]-P[1-6/0.01]

BBD2210-[16,20,22,25,30,35]-P[1-6/0.01]

BBD2210-LC[16-35/0.1]-P[1-6/0.01]

BBD2213-[16,20,22,25,30,35]-P[1-6/0.01]

BBD2213-LC[16-35/0.1]-P[1-6/0.01]

BBD2510-[16,20,22,25,30,35]-P[1-6/0.01]

BBD2510-LC[16-35/0.1]-P[1-6/0.01]

BBD2513-[16,20,22,25,30,35]-P[1-9/0.01]

BBD2513-LC[16-35/0.1]-P[1-9/0.01]

BBD2516-[16,20,22,25,30,35]-P[1-9/0.01]

BBD2516-LC[16-35/0.1]-P[1-9/0.01]

BBD2813-[16,20,22,25,30,35]-P[1-9/0.01]

BBD2813-LC[16-35/0.1]-P[1-9/0.01]

BBD2816-[16,20,22,25,30,35]-P[1-12/0.01]

BBD2816-LC[16-35/0.1]-P[1-12/0.01]

BBD3213-[16,20,22,25,30,35]-P[1-9/0.01]

BBD3213-LC[16-35/0.1]-P[1-9/0.01]

BBD3216-[16,20,22,25,30,35]-P[1-12/0.01]

BBD3216-LC[16-35/0.1]-P[1-12/0.01]

BBD3220-[16,20,22,25,30,35]-P[1-12/0.01]

BBD3220-LC[16-35/0.1]-P[1-12/0.01]

BBD3520-[16,20,22,25,30,35]-P[1-16/0.01]

BBD3520-LC[16-35/0.1]-P[1-16/0.01]

BBD3525-[16,20,22,25,30,35]-P[1-16/0.01]

BBD3525-LC[16-35/0.1]-P[1-16/0.01]

BBD3816-[16,20,22,25,30,35]-P[1-12/0.01]

BBD3816-LC[16-35/0.1]-P[1-12/0.01]

BBD4020-[16,20,22,25,30,35]-P[1-16/0.01]

BBD4020-LC[16-35/0.1]-P[1-16/0.01]

BBD4025-[16,20,22,25,30,35]-P[1-21/0.01]

BBD4025-LC[16-35/0.1]-P[1-21/0.01]

BBD4520-[16,20,22,25,30,35]-P[1-16/0.01]

BBD4520-LC[16-35/0.1]-P[1-16/0.01]

BBD4525-[16,20,22,25,30,35]-P[1-21/0.01]

BBD4525-LC[16-35/0.1]-P[1-21/0.01]

BBD5025-[16,20,22,25,30,35]-P[1-21/0.01]

BBD5025-LC[16-35/0.1]-P[1-21/0.01]

BBDD1308-[16,20,22,25,30,35]-P[1-3/0.01]-W[1-4/0.01]

BBDD1308-LC[16-35/0.1]-P[1-3/0.01]-W[1-4/0.01]

BBDD1608-[16,20,22,25,30,35]-P[1-4/0.01]-W[1-4/0.01]

BBDD1608-LC[16-35/0.1]-P[1-4/0.01]-W[1-4/0.01]

BBDD1808-[16,20,22,25,30,35]-P[1-6/0.01]-W[1-4/0.01]

BBDD1808-LC[16-35/0.1]-P[1-6/0.01]-W[1-4/0.01]

BBDD1810-[16,20,22,25,30,35]-P[1-4/0.01]-W[1-6/0.01]

BBDD1810-LC[16-35/0.1]-P[1-4/0.01]-W[1-6/0.01]

BBDD2008-[16,20,22,25,30,35]-P[1-9/0.01]-W[1-4/0.01]

BBDD2008-LC[16-35/0.1]-P[1-9/0.01]-W[1-4/0.01]

BBDD2010-[16,20,22,25,30,35]-P[1-6/0.01]-W[1-6/0.01]

BBDD2010-LC[16-35/0.1]-P[1-6/0.01]-W[1-6/0.01]

刃先形状

V(外形)

(mm)

H(外形)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

A	13	8	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	13	8	-	16 ～ 35	1 ～ 3	-	-	10	1個
A	16	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	16	8	-	16 ～ 35	1 ～ 4	-	-	10	1個
A	18	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	18	8	-	16 ～ 35	1 ～ 4	-	-	10	1個
A	18	10	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	18	10	-	16 ～ 35	1 ～ 4	-	-	10	1個
A	20	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	20	8	-	16 ～ 35	1 ～ 4	-	-	10	1個
A	20	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	20	10	-	16 ～ 35	1 ～ 6	-	-	10	1個
A	22	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	22	10	-	16 ～ 35	1 ～ 6	-	-	10	1個
A	22	13	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	22	13	-	16 ～ 35	1 ～ 6	-	-	10	1個
A	25	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	25	10	-	16 ～ 35	1 ～ 6	-	-	10	1個
A	25	13	16 ～ 35	-	1 ～ 9	-	-	10	1個
A	25	13	-	16 ～ 35	1 ～ 9	-	-	10	1個
A	25	16	16 ～ 35	-	1 ～ 9	-	-	10	1個
A	25	16	-	16 ～ 35	1 ～ 9	-	-	10	1個
A	28	13	16 ～ 35	-	1 ～ 9	-	-	10	1個
A	28	13	-	16 ～ 35	1 ～ 9	-	-	10	1個
A	28	16	16 ～ 35	-	1 ～ 12	-	-	10	1個
A	28	16	-	16 ～ 35	1 ～ 12	-	-	10	1個
A	32	13	16 ～ 35	-	1 ～ 9	-	-	10	1個
A	32	13	-	16 ～ 35	1 ～ 9	-	-	10	1個
A	32	16	16 ～ 35	-	1 ～ 12	-	-	10	1個
A	32	16	-	16 ～ 35	1 ～ 12	-	-	10	1個
A	32	20	16 ～ 35	-	1 ～ 12	-	-	10	1個
A	32	20	-	16 ～ 35	1 ～ 12	-	-	10	1個
A	35	20	16 ～ 35	-	1 ～ 16	-	-	10	1個
A	35	20	-	16 ～ 35	1 ～ 16	-	-	10	1個
A	35	25	16 ～ 35	-	1 ～ 16	-	-	10	1個
A	35	25	-	16 ～ 35	1 ～ 16	-	-	10	1個
A	38	16	16 ～ 35	-	1 ～ 12	-	-	10	1個
A	38	16	-	16 ～ 35	1 ～ 12	-	-	10	1個
A	40	20	16 ～ 35	-	1 ～ 16	-	-	10	1個
A	40	20	-	16 ～ 35	1 ～ 16	-	-	10	1個
A	40	25	16 ～ 35	-	1 ～ 21	-	-	10	1個
A	40	25	-	16 ～ 35	1 ～ 21	-	-	10	1個
A	45	20	16 ～ 35	-	1 ～ 16	-	-	10	1個
A	45	20	-	16 ～ 35	1 ～ 16	-	-	10	1個
A	45	25	16 ～ 35	-	1 ～ 21	-	-	10	1個
A	45	25	-	16 ～ 35	1 ～ 21	-	-	10	1個
A	50	25	16 ～ 35	-	1 ～ 21	-	-	10	1個
A	50	25	-	16 ～ 35	1 ～ 21	-	-	10	1個
D	13	8	16 ～ 35	-	1 ～ 3	-	1 ～ 4	10	1個
D	13	8	-	16 ～ 35	1 ～ 3	-	1 ～ 4	10	1個
D	16	8	16 ～ 35	-	1 ～ 4	-	1 ～ 4	10	1個
D	16	8	-	16 ～ 35	1 ～ 4	-	1 ～ 4	10	1個
D	18	8	16 ～ 35	-	1 ～ 6	-	1 ～ 4	10	1個
D	18	8	-	16 ～ 35	1 ～ 6	-	1 ～ 4	10	1個
D	18	10	16 ～ 35	-	1 ～ 4	-	1 ～ 6	10	1個
D	18	10	-	16 ～ 35	1 ～ 4	-	1 ～ 6	10	1個
D	20	8	16 ～ 35	-	1 ～ 9	-	1 ～ 4	10	1個
D	20	8	-	16 ～ 35	1 ～ 9	-	1 ～ 4	10	1個
D	20	10	16 ～ 35	-	1 ～ 6	-	1 ～ 6	10	1個
D	20	10	-	16 ～ 35	1 ～ 6	-	1 ～ 6	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ボルト止めタイプのブロックダイです。材質はダイス鋼となります。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
