ブロックダイ　－小径・片フランジタイプ－

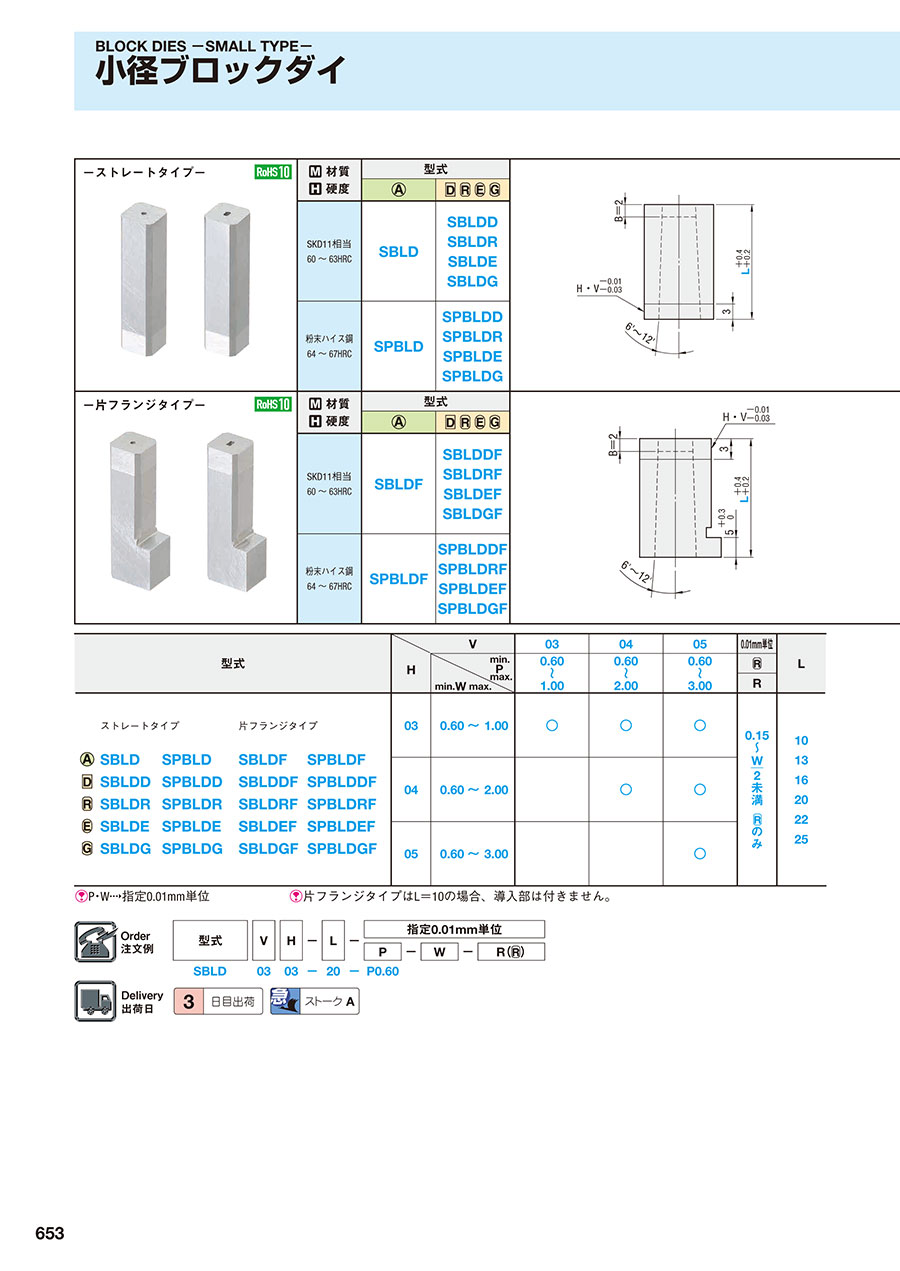

カタログ |P.653

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックダイ　－小径・ストレートタイプ－

通常出荷日：3 日目

片フランジタイプの小径ブロックダイです。材質はダイス鋼、粉末ハイス鋼から選択可...

詳細情報を確認する

外形状
片フランジ
カス上がり対策有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が120型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度
SKD11相当 60～63HRC	SBLDF	SBLDDF SBLDRF SBLDEF SBLDGF
粉末ハイス鋼 64～67HRC	SPBLDF	SPBLDDF SPBLDRF SPBLDEF SPBLDGF
粉末ハイス鋼 64～67HRC	SPBLDF	SPBLDDF SPBLDRF SPBLDEF SPBLDGF

規格表

			H	min. W max.		0.60 ～ 1.00	0.60 ～ 2.00	0.60 ～ 3.00	R
型式				V		03	04	05	0.01mm単位	L
			H		min. P max.	0.60 ～ 1.00	0.60 ～ 2.00	0.60 ～ 3.00
片フランジタイプ			03	0.60～1.00		○	○	○		10 13 16 20 22 25
	SBLDF	SPBLDF	03	0.60～1.00		○	○	○
	SBLDDF	SPBLDDF	04	0.60～2.00			○	○
	SBLDRF	SPBLDRF	04	0.60～2.00			○	○
	SBLDEF	SPBLDEF	05	0.60～3.00				○
	SBLDGF	SPBLDGF	05	0.60～3.00				○

P・W指定0.01mm単位
片フランジタイプはL＝10の場合、導入部は付きません。

注文例


型式	V	H		L		指定0.01mm単位
			-		-
						P	-	W	-	R（R）
SBLDF	03	03	-	20	-	P0.60	-	W3.65	-	R1.5

出荷日

追加工

型番リスト

表示件数

型番

SBLDDF0303-[10,13,16,20,22,25]-P[0.6-1/0.01]-W[0.6-1/0.01]

SBLDDF0303-LC[10-24.9/0.1]-P[0.6-1/0.01]-W[0.6-1/0.01]

SBLDDF0403-[10,13,16,20,22,25]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDDF0403-LC[10-24.9/0.1]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDDF0404-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-2/0.01]

SBLDDF0404-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-2/0.01]

SBLDDF0503-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDDF0503-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDDF0504-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDDF0504-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDDF0505-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDDF0505-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDEF0303-[10,13,16,20,22,25]-P[0.6-1/0.01]-W[0.6-1/0.01]

SBLDEF0303-LC[10-24.9/0.1]-P[0.6-1/0.01]-W[0.6-1/0.01]

SBLDEF0403-[10,13,16,20,22,25]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDEF0403-LC[10-24.9/0.1]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDEF0404-[10,13,16,20,22,25]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDEF0404-LC[10-24.9/0.1]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDEF0503-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDEF0503-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDEF0504-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDEF0504-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDEF0505-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDEF0505-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDF0303-[10,13,16,20,22,25]-P[0.6-1/0.01]

SBLDF0303-LC[10-24.9/0.1]-P[0.6-1/0.01]

SBLDF0403-[10,13,16,20,22,25]-P[0.6-2/0.01]

SBLDF0403-LC[10-24.9/0.1]-P[0.6-2/0.01]

SBLDF0404-[10,13,16,20,22,25]-P[0.6-2/0.01]

SBLDF0404-LC[10-24.9/0.1]-P[0.6-2/0.01]

SBLDF0503-[10,13,16,20,22,25]-P[0.6-3/0.01]

SBLDF0503-LC[10-24.9/0.1]-P[0.6-3/0.01]

SBLDF0504-[10,13,16,20,22,25]-P[0.6-3/0.01]

SBLDF0504-LC[10-24.9/0.1]-P[0.6-3/0.01]

SBLDF0505-[10,13,16,20,22,25]-P[0.6-3/0.01]

SBLDF0505-LC[10-24.9/0.1]-P[0.6-3/0.01]

SBLDGF0303-[10,13,16,20,22,25]-P[0.6-1/0.01]-W[0.6-1/0.01]

SBLDGF0303-LC[10-24.9/0.1]-P[0.6-1/0.01]-W[0.6-1/0.01]

SBLDGF0403-[10,13,16,20,22,25]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDGF0403-LC[10-24.9/0.1]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDGF0404-[10,13,16,20,22,25]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDGF0404-LC[10-24.9/0.1]-P[0.6-2/0.01]-W[0.6-2/0.01]

SBLDGF0503-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDGF0503-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDGF0504-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDGF0504-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDGF0505-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDGF0505-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]

SBLDRF0303-[10,13,16,20,22,25]-P[0.6-1/0.01]-W[0.6-1/0.01]-R[0.15-1.49/0.01]

SBLDRF0303-LC[10-24.9/0.1]-P[0.6-1/0.01]-W[0.6-1/0.01]-R[0.15-1.49/0.01]

SBLDRF0403-[10,13,16,20,22,25]-P[0.6-2/0.01]-W[0.6-2/0.01]-R[0.15-1.49/0.01]

SBLDRF0403-LC[10-24.9/0.1]-P[0.6-2/0.01]-W[0.6-2/0.01]-R[0.15-1.49/0.01]

SBLDRF0404-[10,13,16,20,22,25]-P[0.6-2/0.01]-W[0.6-2/0.01]-R[0.15-1.99/0.01]

SBLDRF0404-LC[10-24.9/0.1]-P[0.6-2/0.01]-W[0.6-2/0.01]-R[0.15-1.99/0.01]

SBLDRF0503-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]-R[0.15-1.49/0.01]

SBLDRF0503-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]-R[0.15-1.49/0.01]

SBLDRF0504-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]-R[0.15-1.99/0.01]

SBLDRF0504-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]-R[0.15-1.99/0.01]

SBLDRF0505-[10,13,16,20,22,25]-P[0.6-3/0.01]-W[0.6-3/0.01]-R[0.15-2.99/0.01]

SBLDRF0505-LC[10-24.9/0.1]-P[0.6-3/0.01]-W[0.6-3/0.01]-R[0.15-2.99/0.01]

刃先形状

材質

V(外形)

(mm)

H(外形)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

D	SKD11相当	3	3	10 ～ 25	-	0.6 ～ 1	-	0.6 ～ 1	10	1個
D	SKD11相当	3	3	-	10 ～ 24.9	0.6 ～ 1	-	0.6 ～ 1	10	1個
D	SKD11相当	4	3	10 ～ 25	-	0.6 ～ 2	-	0.6 ～ 2	10	1個
D	SKD11相当	4	3	-	10 ～ 24.9	0.6 ～ 2	-	0.6 ～ 2	10	1個
D	SKD11相当	4	4	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 2	10	1個
D	SKD11相当	4	4	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 2	10	1個
D	SKD11相当	5	3	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
D	SKD11相当	5	3	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
D	SKD11相当	5	4	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
D	SKD11相当	5	4	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
D	SKD11相当	5	5	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
D	SKD11相当	5	5	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
E	SKD11相当	3	3	10 ～ 25	-	0.6 ～ 1	-	0.6 ～ 1	10	1個
E	SKD11相当	3	3	-	10 ～ 24.9	0.6 ～ 1	-	0.6 ～ 1	10	1個
E	SKD11相当	4	3	10 ～ 25	-	0.6 ～ 2	-	0.6 ～ 2	10	1個
E	SKD11相当	4	3	-	10 ～ 24.9	0.6 ～ 2	-	0.6 ～ 2	10	1個
E	SKD11相当	4	4	10 ～ 25	-	0.6 ～ 2	-	0.6 ～ 2	10	1個
E	SKD11相当	4	4	-	10 ～ 24.9	0.6 ～ 2	-	0.6 ～ 2	10	1個
E	SKD11相当	5	3	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
E	SKD11相当	5	3	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
E	SKD11相当	5	4	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
E	SKD11相当	5	4	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
E	SKD11相当	5	5	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
E	SKD11相当	5	5	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
A	SKD11相当	3	3	10 ～ 25	-	0.6 ～ 1	-	-	10	1個
A	SKD11相当	3	3	-	10 ～ 24.9	0.6 ～ 1	-	-	10	1個
A	SKD11相当	4	3	10 ～ 25	-	0.6 ～ 2	-	-	10	1個
A	SKD11相当	4	3	-	10 ～ 24.9	0.6 ～ 2	-	-	10	1個
A	SKD11相当	4	4	10 ～ 25	-	0.6 ～ 2	-	-	10	1個
A	SKD11相当	4	4	-	10 ～ 24.9	0.6 ～ 2	-	-	10	1個
A	SKD11相当	5	3	10 ～ 25	-	0.6 ～ 3	-	-	10	1個
A	SKD11相当	5	3	-	10 ～ 24.9	0.6 ～ 3	-	-	10	1個
A	SKD11相当	5	4	10 ～ 25	-	0.6 ～ 3	-	-	10	1個
A	SKD11相当	5	4	-	10 ～ 24.9	0.6 ～ 3	-	-	10	1個
A	SKD11相当	5	5	10 ～ 25	-	0.6 ～ 3	-	-	10	1個
A	SKD11相当	5	5	-	10 ～ 24.9	0.6 ～ 3	-	-	10	1個
G	SKD11相当	3	3	10 ～ 25	-	0.6 ～ 1	-	0.6 ～ 1	10	1個
G	SKD11相当	3	3	-	10 ～ 24.9	0.6 ～ 1	-	0.6 ～ 1	10	1個
G	SKD11相当	4	3	10 ～ 25	-	0.6 ～ 2	-	0.6 ～ 2	10	1個
G	SKD11相当	4	3	-	10 ～ 24.9	0.6 ～ 2	-	0.6 ～ 2	10	1個
G	SKD11相当	4	4	10 ～ 25	-	0.6 ～ 2	-	0.6 ～ 2	10	1個
G	SKD11相当	4	4	-	10 ～ 24.9	0.6 ～ 2	-	0.6 ～ 2	10	1個
G	SKD11相当	5	3	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
G	SKD11相当	5	3	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
G	SKD11相当	5	4	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
G	SKD11相当	5	4	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
G	SKD11相当	5	5	10 ～ 25	-	0.6 ～ 3	-	0.6 ～ 3	10	1個
G	SKD11相当	5	5	-	10 ～ 24.9	0.6 ～ 3	-	0.6 ～ 3	10	1個
R	SKD11相当	3	3	10 ～ 25	-	0.6 ～ 1	0.15 ～ 1.49	0.6 ～ 1	10	1個
R	SKD11相当	3	3	-	10 ～ 24.9	0.6 ～ 1	0.15 ～ 1.49	0.6 ～ 1	10	1個
R	SKD11相当	4	3	10 ～ 25	-	0.6 ～ 2	0.15 ～ 1.49	0.6 ～ 2	10	1個
R	SKD11相当	4	3	-	10 ～ 24.9	0.6 ～ 2	0.15 ～ 1.49	0.6 ～ 2	10	1個
R	SKD11相当	4	4	10 ～ 25	-	0.6 ～ 2	0.15 ～ 1.99	0.6 ～ 2	10	1個
R	SKD11相当	4	4	-	10 ～ 24.9	0.6 ～ 2	0.15 ～ 1.99	0.6 ～ 2	10	1個
R	SKD11相当	5	3	10 ～ 25	-	0.6 ～ 3	0.15 ～ 1.49	0.6 ～ 3	10	1個
R	SKD11相当	5	3	-	10 ～ 24.9	0.6 ～ 3	0.15 ～ 1.49	0.6 ～ 3	10	1個
R	SKD11相当	5	4	10 ～ 25	-	0.6 ～ 3	0.15 ～ 1.99	0.6 ～ 3	10	1個
R	SKD11相当	5	4	-	10 ～ 24.9	0.6 ～ 3	0.15 ～ 1.99	0.6 ～ 3	10	1個
R	SKD11相当	5	5	10 ～ 25	-	0.6 ～ 3	0.15 ～ 2.99	0.6 ～ 3	10	1個
R	SKD11相当	5	5	-	10 ～ 24.9	0.6 ～ 3	0.15 ～ 2.99	0.6 ～ 3	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

片フランジタイプの小径ブロックダイです。材質はダイス鋼、粉末ハイス鋼から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
