ブロックダイ　－ストレートタイプ－

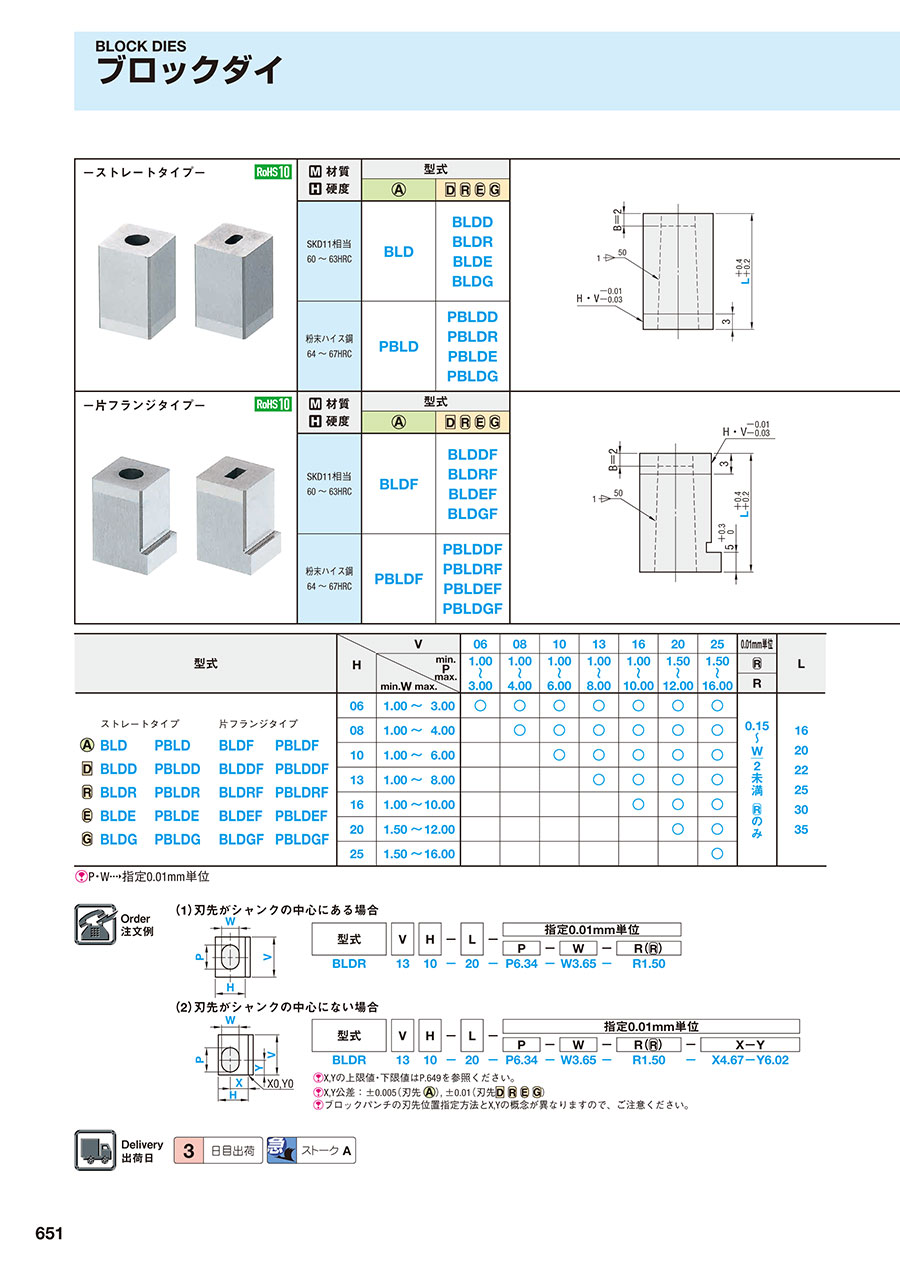

カタログ |P.651

平均満足度4.0

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックダイ　－片フランジタイプ－

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックダイ　－ボルト止め－

通常出荷日：3 日目

ストレートタイプのブロックダイです。材質はダイス鋼、粉末ハイス鋼から選択可能で...

詳細情報を確認する

外形状
ストレート
カス上がり対策有無
無

無料3D-CADライブラリー申し込み受付中

未確定：候補が559型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度	型式
材質硬度
SKD11相当 60～63HRC	BLD	BLDD BLDR BLDE BLDG
粉末ハイス鋼 64～67HRC	PBLD	PBLDD PBLDR PBLDE PBLDG
粉末ハイス鋼 64～67HRC	PBLD	PBLDD PBLDR PBLDE PBLDG

規格表

			H	min. W max.		1.00 ～ 3.00	1.00 ～ 4.00	1.00 ～ 6.00	1.00 ～ 8.00	1.00 ～ 10.00	1.50 ～ 12.00	1.50 ～ 16.00	R
型式				V		06	08	10	13	16	20	25	0.01mm 単位	L
			H		min. P max.	1.00 ～ 3.00	1.00 ～ 4.00	1.00 ～ 6.00	1.00 ～ 8.00	1.00 ～ 10.00	1.50 ～ 12.00	1.50 ～ 16.00
	ストレートタイプ		06	1.00～3.00		○	○	○	○	○	○	○		16 20 22 25 30 35
	BLD	PBLD	08	1.00～4.00			○	○	○	○	○	○
	BLDD	PBLDD	10	1.00～6.00				○	○	○	○	○
	BLDR	PBLDR	13	1.00～8.00					○	○	○	○
	BLDE	PBLDE	16	1.00～10.00						○	○	○
	BLDG	PBLDG	20	1.50～12.00							○	○
			25	1.50～16.00								○

P・W指定0.01mm単位

注文例

出荷日

追加工


型式	V	H	-	L（LC）	-	P-W-R	-	（BC・HC…etc.）
BLD	08	06	-	LC21.5	-	P1.20	-	PKC-ANF1.2

型番リスト

表示件数

...

型番

BLD0606-[16,20,22,25,30,35]-P[1-3/0.01]

BLD0606-LC[10-35/0.1]-P[1-3/0.01]

BLD0806-[16,20,22,25,30,35]-P[1-3/0.01]

BLD0806-LC[10-35/0.1]-P[1-3/0.01]

BLD0808-[16,20,22,25,30,35]-P[1-4/0.01]

BLD0808-LC[10-35/0.1]-P[1-4/0.01]

BLD1006-[16,20,22,25,30,35]-P[1-3/0.01]

BLD1006-LC[10-35/0.1]-P[1-3/0.01]

BLD1008-[16,20,22,25,30,35]-P[1-4/0.01]

BLD1008-LC[10-35/0.1]-P[1-4/0.01]

BLD1010-[16,20,22,25,30,35]-P[1-6/0.01]

BLD1010-LC[10-35/0.1]-P[1-6/0.01]

BLD1306-[16,20,22,25,30,35]-P[1-3/0.01]

BLD1306-LC[10-35/0.1]-P[1-3/0.01]

BLD1308-[16,20,22,25,30,35]-P[1-8/0.01]

BLD1308-LC[10-35/0.1]-P[1-8/0.01]

BLD1310-[16,20,22,25,30,35]-P[1-6/0.01]

BLD1310-LC[10-35/0.1]-P[1-6/0.01]

BLD1313-[16,20,22,25,30,35]-P[1-8/0.01]

BLD1313-LC[10-34.9/0.1]-P[1-8/0.01]

BLD1606-[16,20,22,25,30,35]-P[1-3/0.01]

BLD1606-LC[10-35/0.1]-P[1-3/0.01]

BLD1608-[16,20,22,25,30,35]-P[1-4/0.01]

BLD1608-LC[10-35/0.1]-P[1-4/0.01]

BLD1610-[16,20,22,25,30,35]-P[1-6/0.01]

BLD1610-LC[10-35/0.1]-P[1-6/0.01]

BLD1613-[16,20,22,25,30,35]-P[1-8/0.01]

BLD1613-LC[10-35/0.1]-P[1-8/0.01]

BLD1616-[16,20,22,25,30,35]-P[1-10/0.01]

BLD1616-LC[10-35/0.1]-P[1-10/0.01]

BLD2006-[16,20,22,25,30,35]-P[1-3/0.01]

BLD2008-[16,20,22,25,30,35]-P[1-4/0.01]

BLD2008-LC[10-35/0.1]-P[1-4/0.01]

BLD2010-[16,20,22,25,30,35]-P[1-6/0.01]

BLD2010-LC[10-35/0.1]-P[1-6/0.01]

BLD2013-[16,20,22,25,30,35]-P[1-8/0.01]

BLD2013-LC[10-35/0.1]-P[1-8/0.01]

BLD2016-[16,20,22,25,30,35]-P[1-10/0.01]

BLD2016-LC[10-35/0.1]-P[1-10/0.01]

BLD2020-[16,20,22,25,30,35]-P[1.5-12/0.01]

BLD2020-LC[10-35/0.1]-P[1.5-12/0.01]

BLD2506-[16,20,22,25,30,35]-P[1-3/0.01]

BLD2506-LC[10-35/0.1]-P[1-3/0.01]

BLD2508-[16,20,22,25,30,35]-P[1-4/0.01]

BLD2508-LC[10-35/0.1]-P[1-4/0.01]

BLD2510-[16,20,22,25,30,35]-P[1-6/0.01]

BLD2510-LC[10-35/0.1]-P[1-6/0.01]

BLD2513-[16,20,22,25,30,35]-P[1-8/0.01]

BLD2513-LC[10-35/0.1]-P[1-8/0.01]

BLD2516-[16,20,22,25,30,35]-P[1-10/0.01]

BLD2516-LC[10-35/0.1]-P[1-10/0.01]

BLD2520-[16,20,22,25,30,35]-P[1.5-12/0.01]

BLD2520-LC[10-35/0.1]-P[1.5-12/0.01]

BLD2525-[16,20,22,25,30,35]-P[1.5-16/0.01]

BLD2525-LC[10-35/0.1]-P[1.5-16/0.01]

BLDD0606-[16,20,22,25,30,35]-P[1-3/0.01]-W[1-3/0.01]

BLDD0606-LC[10-35/0.1]-P[1-3/0.01]-W[1-3/0.01]

BLDD0806-[16,20,22,25,30,35]-P[1-4/0.01]-W[1-3/0.01]

BLDD0806-LC[10-35/0.1]-P[1-4/0.01]-W[1-3/0.01]

BLDD0808-[16,20,22,25,30,35]-P[1-4/0.01]-W[1-4/0.01]

刃先形状

材質

V(外形)

(mm)

H(外形)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

A	SKD11相当	6	6	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	SKD11相当	6	6	-	10 ～ 35	1 ～ 3	-	-	10	1個
A	SKD11相当	8	6	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	SKD11相当	8	6	-	10 ～ 35	1 ～ 3	-	-	10	1個
A	SKD11相当	8	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	SKD11相当	8	8	-	10 ～ 35	1 ～ 4	-	-	10	1個
A	SKD11相当	10	6	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	SKD11相当	10	6	-	10 ～ 35	1 ～ 3	-	-	10	1個
A	SKD11相当	10	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	SKD11相当	10	8	-	10 ～ 35	1 ～ 4	-	-	10	1個
A	SKD11相当	10	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	SKD11相当	10	10	-	10 ～ 35	1 ～ 6	-	-	10	1個
A	SKD11相当	13	6	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	SKD11相当	13	6	-	10 ～ 35	1 ～ 3	-	-	10	1個
A	SKD11相当	13	8	16 ～ 35	-	1 ～ 8	-	-	10	1個
A	SKD11相当	13	8	-	10 ～ 35	1 ～ 8	-	-	10	1個
A	SKD11相当	13	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	SKD11相当	13	10	-	10 ～ 35	1 ～ 6	-	-	10	1個
A	SKD11相当	13	13	16 ～ 35	-	1 ～ 8	-	-	10	1個
A	SKD11相当	13	13	-	10 ～ 34.9	1 ～ 8	-	-	10	1個
A	SKD11相当	16	6	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	SKD11相当	16	6	-	10 ～ 35	1 ～ 3	-	-	10	1個
A	SKD11相当	16	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	SKD11相当	16	8	-	10 ～ 35	1 ～ 4	-	-	10	1個
A	SKD11相当	16	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	SKD11相当	16	10	-	10 ～ 35	1 ～ 6	-	-	10	1個
A	SKD11相当	16	13	16 ～ 35	-	1 ～ 8	-	-	10	1個
A	SKD11相当	16	13	-	10 ～ 35	1 ～ 8	-	-	10	1個
A	SKD11相当	16	16	16 ～ 35	-	1 ～ 10	-	-	10	1個
A	SKD11相当	16	16	-	10 ～ 35	1 ～ 10	-	-	10	1個
A	SKD11相当	20	6	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	SKD11相当	20	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	SKD11相当	20	8	-	10 ～ 35	1 ～ 4	-	-	10	1個
A	SKD11相当	20	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	SKD11相当	20	10	-	10 ～ 35	1 ～ 6	-	-	10	1個
A	SKD11相当	20	13	16 ～ 35	-	1 ～ 8	-	-	10	1個
A	SKD11相当	20	13	-	10 ～ 35	1 ～ 8	-	-	10	1個
A	SKD11相当	20	16	16 ～ 35	-	1 ～ 10	-	-	10	1個
A	SKD11相当	20	16	-	10 ～ 35	1 ～ 10	-	-	10	1個
A	SKD11相当	20	20	16 ～ 35	-	1.5 ～ 12	-	-	10	1個
A	SKD11相当	20	20	-	10 ～ 35	1.5 ～ 12	-	-	10	1個
A	SKD11相当	25	6	16 ～ 35	-	1 ～ 3	-	-	10	1個
A	SKD11相当	25	6	-	10 ～ 35	1 ～ 3	-	-	10	1個
A	SKD11相当	25	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	SKD11相当	25	8	-	10 ～ 35	1 ～ 4	-	-	10	1個
A	SKD11相当	25	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	SKD11相当	25	10	-	10 ～ 35	1 ～ 6	-	-	10	1個
A	SKD11相当	25	13	16 ～ 35	-	1 ～ 8	-	-	10	1個
A	SKD11相当	25	13	-	10 ～ 35	1 ～ 8	-	-	10	1個
A	SKD11相当	25	16	16 ～ 35	-	1 ～ 10	-	-	10	1個
A	SKD11相当	25	16	-	10 ～ 35	1 ～ 10	-	-	10	1個
A	SKD11相当	25	20	16 ～ 35	-	1.5 ～ 12	-	-	10	1個
A	SKD11相当	25	20	-	10 ～ 35	1.5 ～ 12	-	-	10	1個
A	SKD11相当	25	25	16 ～ 35	-	1.5 ～ 16	-	-	10	1個
A	SKD11相当	25	25	-	10 ～ 35	1.5 ～ 16	-	-	10	1個
D	SKD11相当	6	6	16 ～ 35	-	1 ～ 3	-	1 ～ 3	10	1個
D	SKD11相当	6	6	-	10 ～ 35	1 ～ 3	-	1 ～ 3	10	1個
D	SKD11相当	8	6	16 ～ 35	-	1 ～ 4	-	1 ～ 3	10	1個
D	SKD11相当	8	6	-	10 ～ 35	1 ～ 4	-	1 ～ 3	10	1個
D	SKD11相当	8	8	16 ～ 35	-	1 ～ 4	-	1 ～ 4	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ストレートタイプのブロックダイです。材質はダイス鋼、粉末ハイス鋼から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックダイ　－ストレートタイプ－のレビュー

4平均満足度：4.05件のレビュー

星5
60%
星4
20%
星3
0%
星2
0%
星1
20%

製品の下穴用

満足度：5.02022/08/31

ハイス鋼材質なのでSKD材より摩耗が少なくショット数延長につながります。

0人が参考にしています。

金型

満足度：1.02022/03/30

低価格で販売していただけるのは助かっていますが、穴テーパーがないストレートタイプも販売して欲しい。

ミスミからのコメント

追加工ANFで角度0をご指定いただくとストレート形状となります。ご検討をお願いいたします。

0人が参考にしています。

金型に使用

満足度：4.02021/11/25

製品の金型に組み込んで使用しています。これまでもずっとミスミからの購入が続いていますので、納品などにも特に問題はないと思...もっと読む

0人が参考にしています。

製品製造に使用しています

満足度：5.02021/10/27

製品製造に使用しています。サイズ的にも、強度的にも何も問題なく使用できています。別のブロックパンチとセットで使うこともあ...もっと読む

0人が参考にしています。

自社で使用している金型に使いました

満足度：5.02020/11/18

自社で使用している金型に使いました。製品の帯板の端部に穴明けする時に使用しています。製品により、ボタンダイと今回の商品と...もっと読む

0人が参考にしています。
