商品情報
外形図・製品仕様
材 質 SKS3
硬 度 53～56HRC
規格表
| 取付ボルト | 抜きタップ M | T | 型式 | V | H | L | ||
|---|---|---|---|---|---|---|---|---|
| d | h | サイズ | ||||||
| 8 | 6 | M4 | M5 | 3 | HFW | 13 16 20 | 10 | 13 |
| 5 | 16 | |||||||
| 9.5 | 20 | |||||||
| 25 | ||||||||
| 9.5 | 7 | M5 | M6 | 3 | 13 | 13 | ||
| 5 | 16 | |||||||
| 10.5 | 20 | |||||||
| 25 | ||||||||
注文例
出荷日
追加工
関連情報

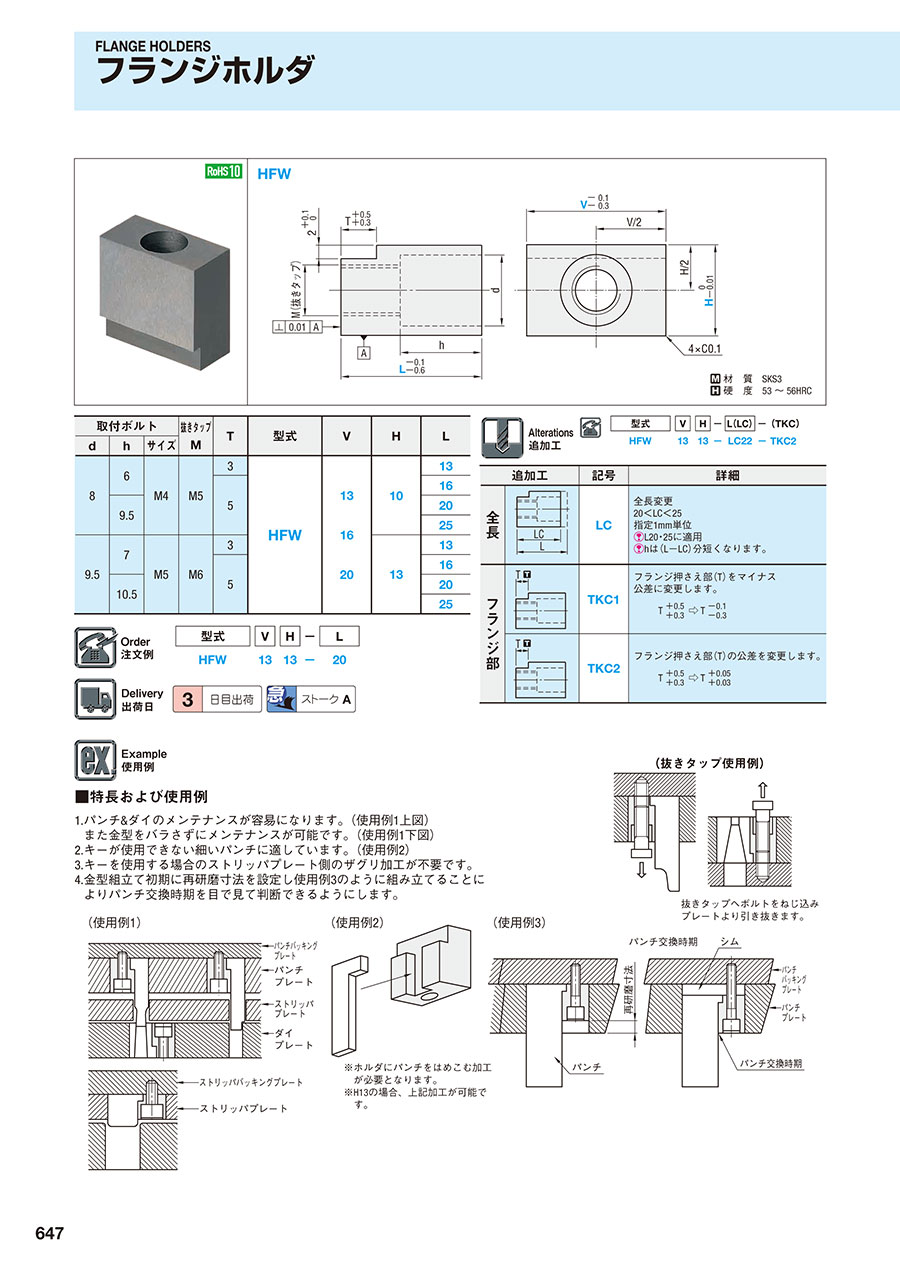

■特長および使用例
1.パンチ&ダイのメンテナンスが容易になります。（使用例1上図）また金型をバラさずにメンテナンスが可能です。（使用例1下図）
2.キーが使用できない細いパンチに適しています。（使用例2）
3.キーを使用する場合のストリッパプレート側のザグリ加工が不要です。
4.金型組立て初期に再研磨寸法を設定し使用例3のように組み立てることによりパンチ交換時期を目で見て判断できるようにします。
