ミスミ

ブロックパンチブランク

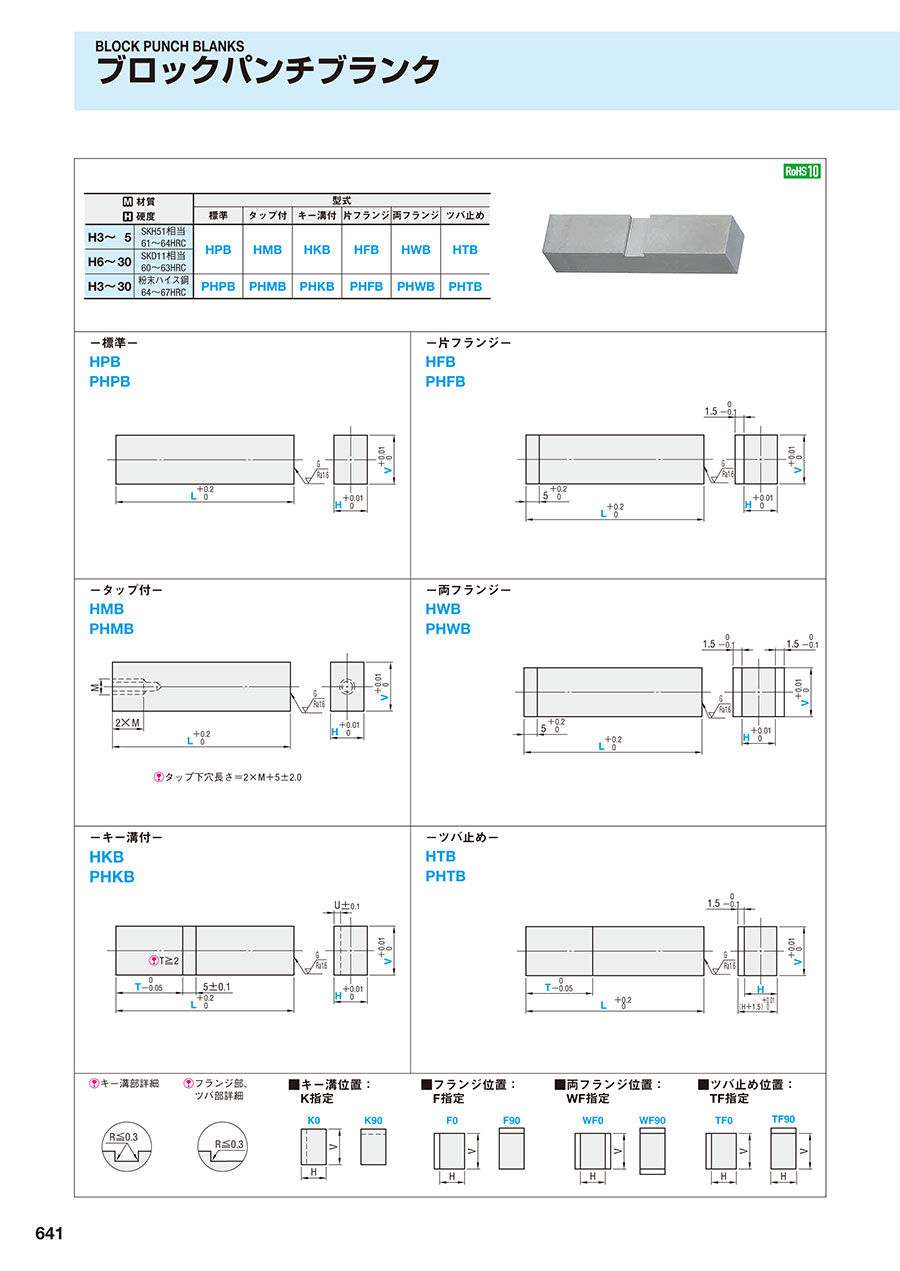

カタログ |P.641

4.4

平均満足度4.4

この商品のレビューをみる（11件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ショートブロックパンチブランク

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタブロックパンチブランク

通常出荷日：3 日目

標準、タップ付き、キー溝付き、片フランジ、両フランジ、ツバ止めの選択が可能なブ...

詳細情報を確認する

先端形状
ブランク
ジェクタ有無
無
表面処理
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が2,613型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

材質硬度		型式
材質硬度		標準	タップ付	キー溝付	片フランジ	両フランジ	ツバ止め
H3～5	SKH51相当 61～64HRC	HPB	HMB	HKB	HFB	HWB	HTB
H6～30	SKD11相当 60～63HRC	HPB	HMB	HKB	HFB	HWB	HTB
H3～30	粉末ハイス鋼 64～67HRC	PHPB	PHMB	PHKB	PHFB	PHWB	PHTB

規格表

			V																		T
型式			V	03	04	05	06	08	10	13	16	20	22	25	28	30	（40）	（50）	L		0.1mm単位		M	U
		H																			キー溝付	ツバ止め
ノーマルタップ付（H5～30）キー溝付片フランジ両フランジツバ止め	HPB PHPB HMB PHMB HKB PHKB HFB PHFB HWB PHWB HTB PHTB	（03）		○	○	○	○	○	○	○	○	○	○								T≧2.0	13 16 20 22 25	-	1.0
		（04）			○	○	○	○	○	○	○	○	○							13 16 20 25 P.645			-
		05				○	○	○	○	○	○	○	○	○	○	○							3
		06					○	○	○	○	○	○	○	○	○	○							4
		08						○	○	○	○	○	○	○	○	○	○						5	1.5
		10							○	○	○	○	○	○	○	○	○	○					6
		13								○	○	○	○	○	○	○	○	○		40 50 60 70 80 90 100			8
		16									○	○	○	○	○	○	○	○
		20										○	○	○	○	○	○	○
		22											○	○	○	○	○	○
		25												○	○	○	○	○
		28													○	○	○	○
		30														○	○	○

H（03）（04）L40～70 H寸が（03）（04）の場合、全長Lは40～70の範囲です。（HPBのみL80適用）
V（40）・（50）はHPB・HMB・HKB・HFB・HWBのみに適用
L13～25はショートブロックパンチブランクをご参照ください。ただし、タップ付・フランジのみ。 P.645
HMB:V＝40・50 タップ2ヶ所になります。

ブロックパンチブランク

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

HFB0303-[40-70/10]-F[0,90]

HFB0303-LC[13-69.9/0.1]-F[0,90]

HFB0403-[40-70/10]-F[0,90]

HFB0403-LC[13-69.9/0.1]-F[0,90]

HFB0404-[40-70/10]-F[0,90]

HFB0404-LC[13-69.9/0.1]-F[0,90]

HFB0503-[40-70/10]-F[0,90]

HFB0503-LC[13-69.9/0.1]-F[0,90]

HFB0504-[40-70/10]-F[0,90]

HFB0504-LC[13-69.9/0.1]-F[0,90]

HFB0505-[40-100/10]-F[0,90]

HFB0505-LC[13-99.9/0.1]-F[0,90]

HFB0603-[40-70/10]-F[0,90]

HFB0603-LC[13-69.9/0.1]-F[0,90]

HFB0604-[40-70/10]-F[0,90]

HFB0604-LC[13-69.9/0.1]-F[0,90]

HFB0605-[40-100/10]-F[0,90]

HFB0605-LC[13-100/0.1]-F[0,90]

HFB0606-[40-100/10]-F[0,90]

HFB0606-LC[13-99.9/0.1]-F[0,90]

HFB0803-[40-70/10]-F[0,90]

HFB0803-LC[13-69.9/0.1]-F[0,90]

HFB0804-[40-70/10]-F[0,90]

HFB0804-LC[13-69.9/0.1]-F[0,90]

HFB0805-[40-100/10]-F[0,90]

HFB0805-LC[13-99.9/0.1]-F[0,90]

HFB0806-[40-100/10]-F[0,90]

HFB0806-LC[13-99.9/0.1]-F[0,90]

HFB0808-[40-100/10]-F[0,90]

HFB0808-LC[13-99.9/0.1]-F[0,90]

HFB1003-[40-70/10]-F[0,90]

HFB1003-LC[13-69.9/0.1]-F[0,90]

HFB1004-[40-70/10]-F[0,90]

HFB1004-LC[13-69.9/0.1]-F[0,90]

HFB1005-[40-100/10]-F[0,90]

HFB1005-LC[13-99.9/0.1]-F[0,90]

HFB1006-[40-100/10]-F[0,90]

HFB1006-LC[13-99.9/0.1]-F[0,90]

HFB1008-[40-100/10]-F[0,90]

HFB1008-LC[13-99.9/0.1]-F[0,90]

HFB1010-[40-100/10]-F[0,90]

HFB1010-LC[13-99.9/0.1]-F[0,90]

HFB1303-[40-70/10]-F[0,90]

HFB1303-LC[13-69.9/0.1]-F[0,90]

HFB1304-[40-70/10]-F[0,90]

HFB1304-LC[13-69.9/0.1]-F[0,90]

HFB1305-[40-100/10]-F[0,90]

HFB1305-LC[13-99.9/0.1]-F[0,90]

HFB1306-[40-100/10]-F[0,90]

HFB1306-LC[13-99.9/0.1]-F[0,90]

HFB1308-[40-100/10]-F[0,90]

HFB1308-LC[13-99.9/0.1]-F[0,90]

HFB1310-[40-100/10]-F[0,90]

HFB1310-LC[13-99.9/0.1]-F[0,90]

HFB1313-[40-100/10]-F[0,90]

HFB1313-LC[13-99.9/0.1]-F[0,90]

HFB1603-[40-70/10]-F[0,90]

HFB1603-LC[13-69.9/0.1]-F[0,90]

HFB1604-[40-70/10]-F[0,90]

HFB1604-LC[13-69.9/0.1]-F[0,90]

材質

シャンク(取付部)形状

V(シャンク)

(mm)

H(シャンク)

(mm)

F(フランジ位置指定)

(°)

L(全長)

(mm)

LC(全長変更)

(mm)

T(キー溝位置)

(mm)

TF(ツバ位置指定)

(°)

WF(フランジ位置指定)

(°)

K（キー溝位置指定）

RoHS?

最小発注数量

SKH51相当	片フランジ	3	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	3	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	4	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	4	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	4	4	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	4	4	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	5	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	5	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	5	4	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	5	4	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	5	5	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKH51相当	片フランジ	5	5	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKH51相当	片フランジ	6	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	6	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	6	4	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	6	4	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	6	5	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKH51相当	片フランジ	6	5	0 ～ 90	-	13 ～ 100	-	-	-	-	10	1個
SKD11相当	片フランジ	6	6	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	6	6	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKH51相当	片フランジ	8	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	8	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	8	4	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	8	4	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	8	5	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKH51相当	片フランジ	8	5	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	8	6	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	8	6	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	8	8	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	8	8	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKH51相当	片フランジ	10	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	10	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	10	4	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	10	4	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	10	5	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKH51相当	片フランジ	10	5	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	10	6	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	10	6	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	10	8	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	10	8	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	10	10	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	10	10	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKH51相当	片フランジ	13	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	13	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	13	4	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	13	4	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	13	5	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKH51相当	片フランジ	13	5	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	13	6	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	13	6	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	13	8	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	13	8	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	13	10	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	13	10	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKD11相当	片フランジ	13	13	0 ～ 90	40 ～ 100	-	-	-	-	-	10	1個
SKD11相当	片フランジ	13	13	0 ～ 90	-	13 ～ 99.9	-	-	-	-	10	1個
SKH51相当	片フランジ	16	3	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	16	3	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個
SKH51相当	片フランジ	16	4	0 ～ 90	40 ～ 70	-	-	-	-	-	10	1個
SKH51相当	片フランジ	16	4	0 ～ 90	-	13 ～ 69.9	-	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

標準、タップ付き、キー溝付き、片フランジ、両フランジ、ツバ止めの選択が可能なブロックパンチブランクです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックパンチブランクのレビュー

4.4平均満足度：4.411件のレビュー

星5
45%
星4
55%
星3
0%
星2
0%
星1
0%

自作パンチの母材として使用

満足度：5.02019/03/28

自作パンチを作製する際、最初から作り出すよりブランクパンチを追加工したほうが簡単な場合に良く利用しています。タップ径が変...もっと読む

3人が参考にしています。

プレス金型の抜きパンチ

満足度：5.02019/02/12

プレス金型の抜きパンチに使用。外形の精度も良く、早く入荷するので、いつも使用しています。

2人が参考にしています。

ワークとして

満足度：4.02018/05/31

規格の寸法でよければコストパフォーマンスにすぐれた材だと思う。出来上がり精度もよく、端面は微小な面取りを施してあるため...もっと読む

2人が参考にしています。

金型の部品で使用

満足度：5.02021/09/07

金型に取り付けて使用しています。先端形状を加工していろいろな用途で使用しています。自作しようと思うと大変なので大変助かり...もっと読む

1人が参考にしています。

入れ子

満足度：4.02021/04/28

ワイヤで作成する手間ははぶけてなおかつ精度面ではかなり信用できるので非常によいです

1人が参考にしています。
