ミスミ

ジェクタストレートパンチ

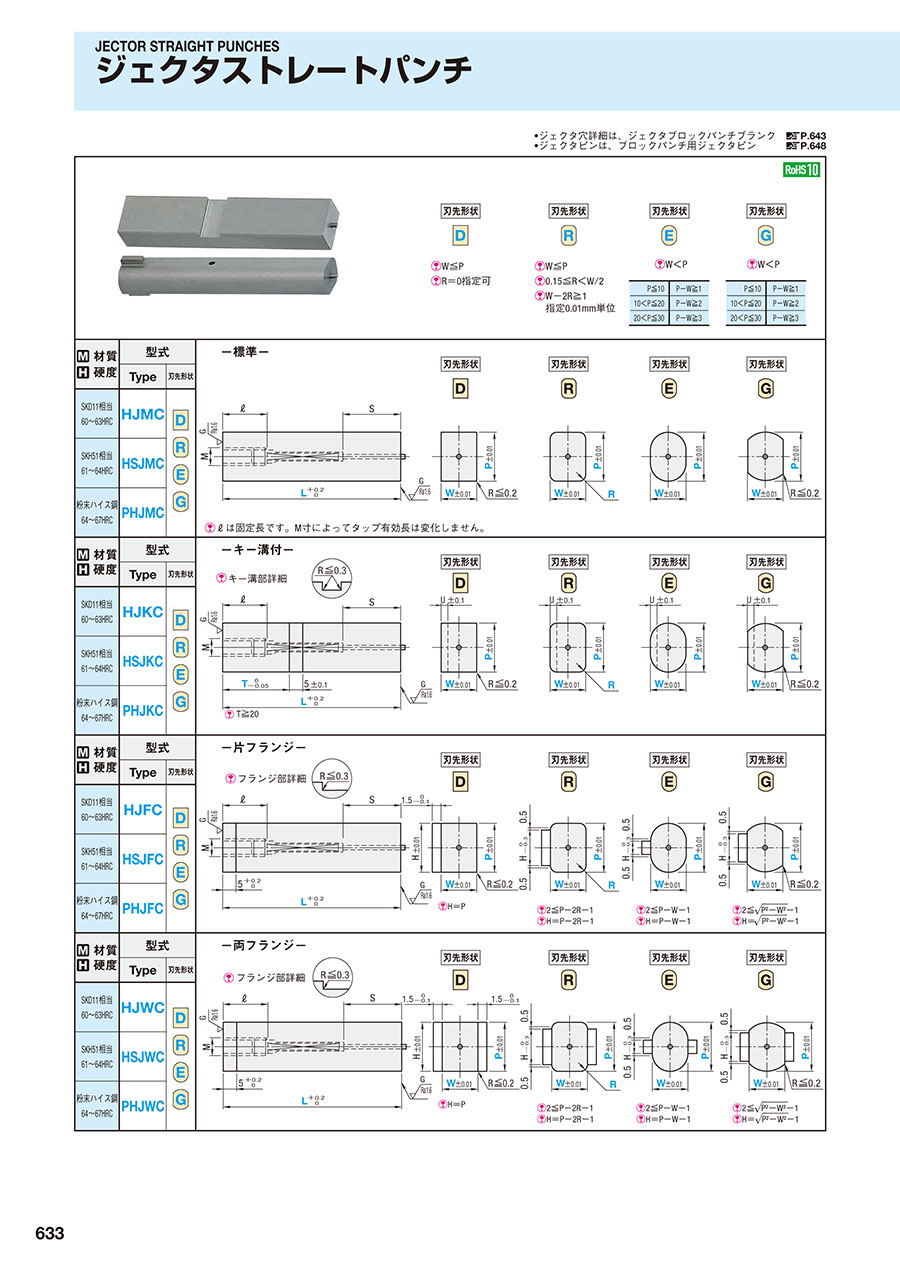

カタログ |P.633

4.5

平均満足度4.5

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストレートパンチ

4.4

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ショートストレートパンチ

通常出荷日：3 日目

標準、キー溝付き、片フランジ、両フランジの選択が可能なジェクタストレートパンチ...

詳細情報を確認する

先端形状
ストレート
ジェクタ有無
有
表面処理
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が96型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

•ジェクタ穴詳細は、ジェクタブロックパンチブランク P.643
•ジェクタピンは、ブロックパンチ用ジェクタピン P.648

外形図・製品仕様


W≦P R＝0指定可	W≦P 0.15≦R＜W/2 W-2R≧1 指定0.01mm単位	W＜P		W＜P
		P≦10	P-W≧1	P≦10	P-W≧1
		10＜P≦20	P-W≧2	10＜P≦20	P-W≧2
		20＜P≦30	P-W≧3	20＜P≦30	P-W≧3

粉末ハイス鋼 64～67HRC	PHJFC
材質硬度	型式		−標準−
材質硬度	Type	刃先形状
SKD11相当 60～63HRC	HJMC
SKH51相当 61～64HRC	HSJMC
粉末ハイス鋼 64～67HRC	PHJMC		ℓは固定長です。M寸によってタップ有効長は変化しません。
材質硬度	型式		−キー溝付−
材質硬度	Type	刃先形状
SKD11相当 60～63HRC	HJKC
SKH51相当 61～64HRC	HSJKC
粉末ハイス鋼 64～67HRC	PHJKC		T≧20
材質硬度	型式		−片フランジ−
材質硬度	Type	刃先形状
SKD11相当 60～63HRC	HJFC
SKH51相当 61～64HRC	HSJFC
粉末ハイス鋼 64～67HRC	PHJFC
材質硬度	型式		−両フランジ−
材質硬度	Type	刃先形状
SKD11相当 60～63HRC	HJWC
SKH51相当 61～64HRC	HSJWC
粉末ハイス鋼 64～67HRC	PHJWC
粉末ハイス鋼 64～67HRC	PHJWC

規格表

Type		L	W		5.00 ～ 10.00	10.01 ～ 15.00	15.01 ～ 20.00	20.01 ～ 25.00	25.01 ～ 30.00	T	M	ℓ	U
型式		L		P	5.00 ～ 10.00	10.01 ～ 15.00	15.01 ～ 20.00	20.01 ～ 25.00	25.01 ～ 30.00	0.1mm 単位	M	ℓ	U
標準 HJMC HSJMC PHJMC キー溝付 HJKC HSJKC PHJKC	片フランジ HJFC HSJFC PHJFC 両フランジ HJWC HSJWC PHJWC	40 50 60 70 80	5.00～6.00		○	○	○	○	○	T≧20.0	4	12	1.0
			6.01～8.00		○	○	○	○	○		5		1.0
			8.01～10.00		○	○	○	○	○		6		1.5
			10.01～15.00			○	○	○	○		8
			15.01～20.00				○	○	○
			20.01～25.00					○	○

注文例

出荷日

追加工

型番リスト

表示件数

型番

HJFCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-F[0,90]

HJFCD-LC[30-80/0.1]-P[5-30/0.01]-W[5-25/0.01]-F[0,90]

HJFCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HJFCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HJFCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HJFCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HJFCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-F[0,90]

HJFCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-F[0,90]

HJKCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HJKCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HJKCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HJKCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HJKCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HJKCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HJKCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-K[0,90]-T[20-70/0.1]

HJKCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-K[0,90]-T[20-70/0.1]

HJMCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]

HJMCD-LC[30-80/0.1]-P[5-30/0.01]-W[5-25/0.01]

HJMCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]

HJMCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]

HJMCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]

HJMCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]

HJMCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]

HJMCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]

HJWCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

HJWCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

HJWCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

HJWCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

HJWCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

HJWCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

HJWCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-WF[0,90]

HJWCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-WF[0,90]

HSJFCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-F[0-360/90]

HSJFCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-F[0-360/90]

HSJFCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HSJFCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HSJFCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HSJFCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-F[0-270/90]

HSJFCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-F[0-360/90]

HSJFCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-F[0-360/90]

HSJKCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HSJKCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HSJKCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HSJKCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HSJKCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HSJKCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-K[0,90]-T[20-70/0.1]

HSJKCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-K[0,90]-T[20-70/0.1]

HSJKCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]-K[0,90]-T[20-70/0.1]

HSJMCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]

HSJMCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]

HSJMCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]

HSJMCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]

HSJMCG-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]

HSJMCG-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]

HSJMCR-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]

HSJMCR-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-R[0.15-12.5/0.01]

HSJWCD-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-WF[0-270/90]

HSJWCD-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-WF[0-270/90]

HSJWCE-[40-80/10]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

HSJWCE-LC[30-79.9/0.1]-P[5-30/0.01]-W[5-25/0.01]-WF[0,90]

刃先形状

材質

シャンク(取付部)形状

F(フランジ位置指定)

(°)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WF(フランジ位置指定)

(°)

K(キー溝位置指定)

(°)

T（キー溝位置）

RoHS?

最小発注数量

D	SKD11相当	片フランジ	0 ～ 90	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
D	SKD11相当	片フランジ	0 ～ 90	-	30 ～ 80	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKD11相当	片フランジ	0 ～ 270	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKD11相当	片フランジ	0 ～ 270	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKD11相当	片フランジ	0 ～ 270	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKD11相当	片フランジ	0 ～ 270	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
R	SKD11相当	片フランジ	0 ～ 90	40 ～ 80	-	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
R	SKD11相当	片フランジ	0 ～ 90	-	30 ～ 79.9	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
D	SKD11相当	キー溝付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
D	SKD11相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
E	SKD11相当	キー溝付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
E	SKD11相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
G	SKD11相当	キー溝付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
G	SKD11相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
R	SKD11相当	キー溝付	-	40 ～ 80	-	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
R	SKD11相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
D	SKD11相当	タップ付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
D	SKD11相当	タップ付	-	-	30 ～ 80	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKD11相当	タップ付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKD11相当	タップ付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKD11相当	タップ付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKD11相当	タップ付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
R	SKD11相当	タップ付	-	40 ～ 80	-	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
R	SKD11相当	タップ付	-	-	30 ～ 79.9	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
D	SKD11相当	両フランジ	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個
D	SKD11相当	両フランジ	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個
E	SKD11相当	両フランジ	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個
E	SKD11相当	両フランジ	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個
G	SKD11相当	両フランジ	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個
G	SKD11相当	両フランジ	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個
R	SKD11相当	両フランジ	-	40 ～ 80	-	5 ～ 30	0.15 ～ 12.5	5 ～ 25	0 ～ 90	-	-	10	1個
R	SKD11相当	両フランジ	-	-	30 ～ 79.9	5 ～ 30	0.15 ～ 12.5	5 ～ 25	0 ～ 90	-	-	10	1個
D	SKH51相当	片フランジ	0 ～ 360	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
D	SKH51相当	片フランジ	0 ～ 360	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKH51相当	片フランジ	0 ～ 270	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKH51相当	片フランジ	0 ～ 270	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKH51相当	片フランジ	0 ～ 270	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKH51相当	片フランジ	0 ～ 270	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
R	SKH51相当	片フランジ	0 ～ 360	40 ～ 80	-	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
R	SKH51相当	片フランジ	0 ～ 360	-	30 ～ 79.9	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
D	SKH51相当	キー溝付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
D	SKH51相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
E	SKH51相当	キー溝付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
E	SKH51相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
G	SKH51相当	キー溝付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
G	SKH51相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
R	SKH51相当	キー溝付	-	40 ～ 80	-	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
R	SKH51相当	キー溝付	-	-	30 ～ 79.9	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	0 ～ 90	20 ～ 70	10	1個
D	SKH51相当	タップ付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
D	SKH51相当	タップ付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKH51相当	タップ付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
E	SKH51相当	タップ付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKH51相当	タップ付	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
G	SKH51相当	タップ付	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	-	-	-	10	1個
R	SKH51相当	タップ付	-	40 ～ 80	-	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
R	SKH51相当	タップ付	-	-	30 ～ 79.9	5 ～ 30	0.15 ～ 12.5	5 ～ 25	-	-	-	10	1個
D	SKH51相当	両フランジ	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	0 ～ 270	-	-	10	1個
D	SKH51相当	両フランジ	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	0 ～ 270	-	-	10	1個
E	SKH51相当	両フランジ	-	40 ～ 80	-	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個
E	SKH51相当	両フランジ	-	-	30 ～ 79.9	5 ～ 30	-	5 ～ 25	0 ～ 90	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目
- ( - )	8日目

基本情報

基本情報

標準、キー溝付き、片フランジ、両フランジの選択が可能なジェクタストレートパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジェクタストレートパンチのレビュー

4.5平均満足度：4.54件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

金型

満足度：4.02022/01/27

使用歴3年。耐久度も高く、品質は高いです。価格も安価だと思います。

0人が参考にしています。

プレス型に使用

満足度：4.02021/01/27

プレス型のパンチに使用しています。品質も良く、形状寸法等の指定が可能なので助かっています。

0人が参考にしています。

部品の組付け

満足度：5.02020/03/20

使用用途に合わせて寸法指定可能なので、幅広いシーンで使用しています。コストパフォーマンスもよいです。

0人が参考にしています。

金型の製作

満足度：5.02019/10/24

使用している中で耐久性についても特に問題ありませんしコストパフォーマンスも悪くないので満足しています。

0人が参考にしています。

4件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ジェクタストレートパンチ	ジェクタストレートパンチ　－コーティングTiCN処理－	ストレートパンチ　－コーティングTiCN処理－	ショートストレートパンチ	ストレートパンチ	ジェクタブロックパンチブランク
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	9日目	6日目	3日目	3日目〜	3日目
先端形状	ストレート	ストレート	ストレート	ストレート	ストレート	-
ジェクタ有無	有	有	無	無	無	-
表面処理	なし	TiCN	TiCN	なし	なし	-

よく一緒に購入される商品

ミスミ
全長指定小径頭ボルト4.5
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
ジェクタパンチ4.5
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能
ミスミ
ジェクタピンセット4.2
通常価格(税別) : 320円-
通常出荷日 : 2日目
当日出荷可能
ミスミ
ストレートパンチ4.4
通常価格(税別) : -
通常出荷日 : 3日目～
ミスミ
ガイドリフタセット4.3
通常価格(税別) : 420円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ストリッパガイドブシュ　-無給油・FC2…4.8
通常価格(税別) : 869円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
厚板打抜き用パンチ　-TiCNコーティン…4.6
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
リフタピンセット4.6
通常価格(税別) : 240円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ボールガイドポストセット-可動ストッパ・…4.7
通常価格(税別) : 3,402円-
通常出荷日 : 在庫品1日目～
当日出荷可能

ストレートブロックパンチカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

プレス金型部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

刃先形状

材質

シャンク(取付部)形状

F(フランジ位置指定)(°)

L(全長)(mm)

LC(全長変更)(mm)

P(刃先寸法)(mm)

R(刃先コーナーR)(mm)

W(刃先寸法)(mm)

WF(フランジ位置指定)(°)

K(キー溝位置指定)(°)

T（キー溝位置）

タイプ

CAD

出荷日

ジェクタストレートパンチ

商品情報

外形図・製品仕様

規格表

注文例

出荷日

追加工

型番リスト

詳細情報

基本情報

カタログ

この商品を見た人は、こんな商品も見ています

最近見た商品

ストレートブロックパンチカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA
