ストレートパンチ
- 通常単価(税別)
- -
- 税込単価
- -
標準、タップ付き、キー溝付き、片フランジ、両フランジの選択が可能なストレートパ...
詳細情報を確認する未確定：候補が132型番あります。
商品情報

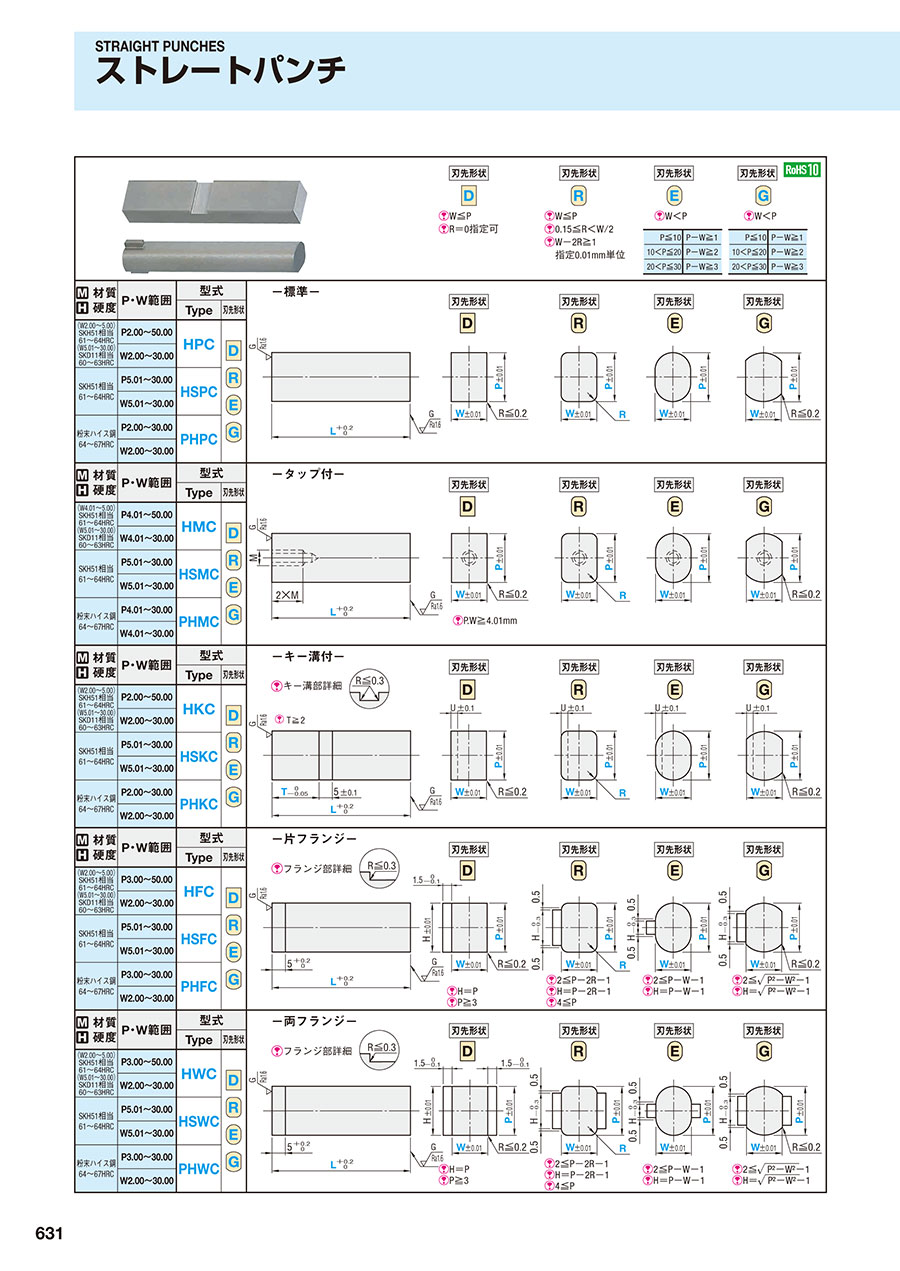

外形図・製品仕様
|
|
|
| ||||||
| W≦P R＝0指定可 | W≦P 0.15≦R＜W/2 W-2R≧1 指定0.01mm単位 | W＜P | W＜P | ||||||
| P≦10 | P-W≧1 | P≦10 | P-W≧1 | ||||||
| 10＜P≦20 | P-W≧2 | 10＜P≦20 | P-W≧2 | ||||||
| 20＜P≦30 | P-W≧3 | 20＜P≦30 | P-W≧3 | ||||||
| 材質 硬度 | P・W範囲 | 型式 | −標準− | |
|---|---|---|---|---|
| Type | 刃先形状 |
| ||
| （W2.00～5.00） SKH51相当 61～64HRC （W5.01～30.00） SKD11相当 60～63HRC | P2.00～50.00 | HPC |
| |
| W2.00～30.00 | ||||
| SKH51相当 61～64HRC | P5.01～30.00 | HSPC | ||
| W5.01～30.00 | ||||
| 粉末ハイス鋼 64～67HRC | P2.00～30.00 | PHPC | ||
| W2.00～30.00 | ||||
| 材質 硬度 | P・W範囲 | 型式 | −タップ付− | |
| Type | 刃先形状 |
| ||
| （W4.01～5.00） SKH51相当 61～64HRC （W5.01～30.00） SKD11相当 60～63HRC | P4.01～50.00 | HMC |
| |
| W4.01～30.00 | ||||
| SKH51相当 61～64HRC | P5.01～30.00 | HSMC | ||
| W5.01～30.00 | ||||
| 粉末ハイス鋼 64～67HRC | P4.01～30.00 | PHMC | ||
| W4.01～30.00 | ||||
| 材質 硬度 | P・W範囲 | 型式 | −キー溝付− | |
| Type | 刃先形状 |
| ||
| （W2.00～5.00） SKH51相当 61～64HRC （W5.01～30.00） SKD11相当 60～63HRC | P2.00～50.00 | HKC |
| |
| W2.00～30.00 | ||||
| SKH51相当 61～64HRC | P5.01～30.00 | HSKC | ||
| W5.01～30.00 | ||||
| 粉末ハイス鋼 64～67HRC | P2.00～30.00 | PHKC | ||
| W2.00～30.00 | ||||
| 材質 硬度 | P・W範囲 | 型式 | −片フランジ− | |
| Type | 刃先形状 |
| ||
| （W2.00～5.00） SKH51相当 61～64HRC （W5.01～30.00） SKD11相当 60～63HRC | P3.00～50.00 | HFC |
| |
| W2.00～30.00 | ||||
| SKH51相当 61～64HRC | P5.01～30.00 | HSFC | ||
| W5.01～30.00 | ||||
| 粉末ハイス鋼 64～67HRC | P3.00～30.00 | PHFC | ||
| W2.00～30.00 | ||||
| 材質 硬度 | P・W範囲 | 型式 | −両フランジ− | |
| Type | 刃先形状 |
| ||
| （W2.00～5.00） SKH51相当 61～64HRC （W5.01～30.00） SKD11相当 60～63HRC | P3.00～50.00 | HWC |
| |
| W2.00～30.00 | ||||
| SKH51相当 61～64HRC | P5.01～30.00 | HSWC | ||
| W5.01～30.00 | ||||
| 粉末ハイス鋼 64～67HRC | P3.00～30.00 | PHWC | ||
| W2.00～30.00 | ||||
規格表
| 型式 | L | P | （2.00）～（2.99） | 3.00～5.00 | 5.01～10.00 | 10.01～15.00 | 15.01～20.00 | 20.01～25.00 | 25.01～30.00 | （30.01）～（40.00） | （40.01）～（50.00） | 0.1mm 単位 | M | U | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | W | T | |||||||||||||||||
| ストレート HPC HSPC PHPC タップ付 HMC HSMC PHMC キー溝付 HKC HSKC PHKC
| 片フランジ HFC HSFC PHFC 両フランジ HWC HSWC PHWC
|
| （2.00～2.99） | ○ | ○ | ○ | ○ | T≧2.0 | - | 1.0 | ||||||||||
| 13 16 20 25 P.639 | 3.00～4.00 | ○ | ○ | ○ | ○ | |||||||||||||||
| 4.01～5.00 | ○ | ○ | ○ | ○ | ○ | ○ | 3 | |||||||||||||
| 5.01～6.00 | ○ | ○ | ○ | ○ | ○ | 4 | ||||||||||||||
| 6.01～8.00 | ○ | ○ | ○ | ○ | ○ | ○ | 5 | 1.5 | ||||||||||||
| 8.01～10.00 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 6 | ||||||||||||
| 40 50 60 70 （80） （90） （100） | 10.01～15.00 | ○ | ○ | ○ | ○ | ○ | ○ | 8 | ||||||||||||
| 15.01～20.00 | ○ | ○ | ○ | ○ | ○ | |||||||||||||||
| 20.01～25.00 | ○ | ○ | ○ | ○ | ||||||||||||||||
| 25.01～30.00 | ○ | ○ | ○ | |||||||||||||||||
| L（80）（90）（100）CW4.01～30.00 L（80）（90）（100）の場合、 Wは4.01～30.00の範囲です。 L13～25はショートストレートパンチをご参照ください。 ただし、D形状（タップ付・フランジ）のみ。 P.639 HS□C□（SKH51相当）はW＞5のサイズに適用 フランジ付でW（2.00～2.99）の場合、P≦13.00、L≦60となります。 | フランジ付R形状はP≧4となります。 P（2.00～2.99）は標準・キー溝付のみの規格です。 P（30.01～40.00）・（40.01～50.00）はH□CD（SKD11相当・D形状）のみの 規格です。 P（30.01～40.00）の場合 タップは2ヶ所、ピッチは20mmになります。（右図） P（40.01～50.00）の場合 タップは2ヶ所、ピッチは24mmになります。（右図） |
|
注文例
出荷日
追加工
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 7日目 |
- ( - ) | 5日目 |
- ( - ) | 7日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 7日目 |
- ( - ) | 5日目 |
- ( - ) | 7日目 |
- ( - ) | 5日目 |
- ( - ) | 7日目 |
- ( - ) | 5日目 |
- ( - ) | 7日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
カタログ
ストレートパンチのレビュー
金型の曲パンチ
5
5.02019/11/08
小さな箇所の曲げ用パンチとして使用しました。
タップ付きのをこんな短納期で入るのもよかったです。
うちで作る手間も抑えら...もっと読む
2人が参考にしています。
金型製作
5
5.02018/03/20
サイズが豊富にあり、最終型番まで決定するのも簡単にできました。
納期、使用感ともに満足しております。
2人が参考にしています。
検査用治具のブランク
4
4.02016/05/16
種類が豊富にあり、納期が始めから製作するよりも早かったので購入しました。しかし、欲しいサイズを確認するのに少し手間取りま...もっと読む
2人が参考にしています。
金属部品の曲げパンチに使用
4
4.02021/10/13
金属部品を曲げるブロックの曲げパンチ部品に、このストレートパンチ(HMCD)を使用しました。曲げる部材の材質は、鉄やステ...もっと読む
1人が参考にしています。
試作部品として
3
3.02021/07/01
試作用の部品として時々使用しています。
材質によりPとWの最小値が違うので統一してほしい。
粉末ハイス材は使ったことがあ...もっと読む
1人が参考にしています。
よくあるご質問（FAQ）
Qタップ穴付ストレートパンチのタップ穴の深さの求め方を教えてください。
A
タップ穴深さはM×２＋５（+２，０）となります。例えばW4.01～5.00はM寸が３となるので、11～13mmとなります。
