ジェクタブロックパンチ －コーティングTiCN処理－
- 通常単価(税別)
- -
- 税込単価
- -
耐摩耗性を向上させるTiCNコーティングを施したジェクタブロックパンチです。材...
詳細情報を確認する未確定：候補が6,656型番あります。
商品情報
関連ページ
TiCNコーティング P.1724
•ジェクタ穴詳細は、ジェクタブロックパンチブランク P.643
•ジェクタピンは、ブロックパンチ用ジェクタピン P.648

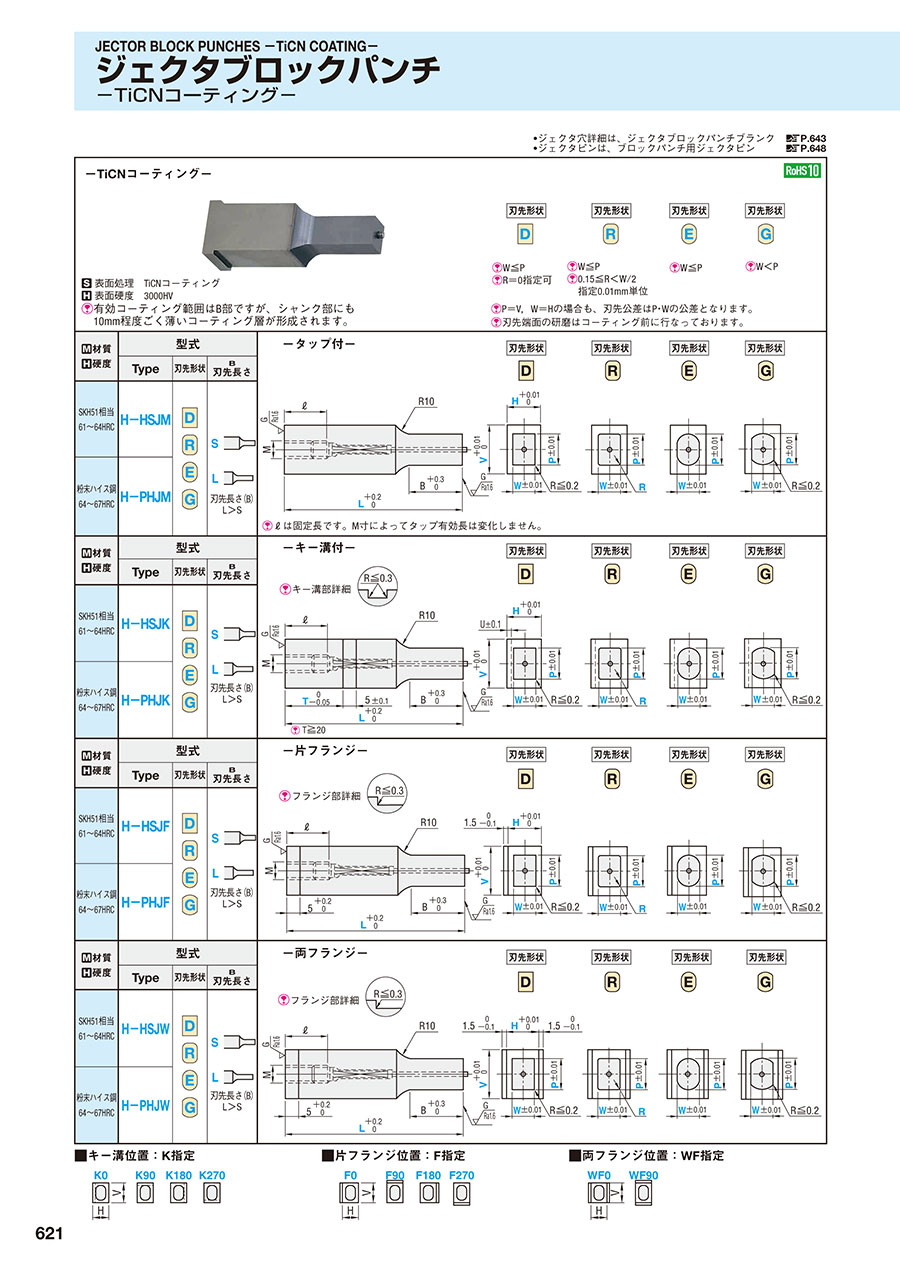

外形図・製品仕様
|
|
|
|
| W≦P R＝0指定可 | W≦P 0.15≦R＜W/2 指定0.01mm単位 | W≦P | W≦P |
| P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。 刃先端面の研磨はコーティング前に行なっております。 | |||
表面処理 TiCNコーティング
表面硬度 3000HV
有効コーティング範囲はB部ですが、シャンク部にも10mm程度ごく薄いコーティング層が形成されます。
| 材質 硬度 | 型式 | −タップ付− | ||||||
|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ |
| |||||
| SKH51相当 61～64HRC | H-HSJM |
|
刃先長さ（B） L＞S | |||||
| 粉末ハイス鋼 64～67HRC | H-PHJM | ℓは固定長です。M寸によってタップ有効長は変化しません。 | ||||||
| 材質 硬度 | 型式 | −キー溝付− | ||||||
| Type | 刃先形状 | B 刃先長さ |
| |||||
| SKH51相当 61～64HRC | H-HSJK |
|
刃先長さ（B） L＞S | |||||
| 粉末ハイス鋼 64～67HRC | H-PHJK | T≧20 | ||||||
| 材質 硬度 | 型式 | −片フランジ− | ||||||
| Type | 刃先形状 | B 刃先長さ |
| |||||
| SKH51相当 61～64HRC | H-HSJF |
|
刃先長さ（B） L＞S | |||||
| 粉末ハイス鋼 64～67HRC | H-PHJF | |||||||
| 材質 硬度 | 型式 | −両フランジ− | ||||||
| Type | 刃先形状 | B 刃先長さ |
| |||||
| SKH51相当 61～64HRC | H-HSJW |
|
刃先長さ（B） L＞S | |||||
| 粉末ハイス鋼 64～67HRC | H-PHJW | |||||||
規格表
| 型式 | V | 06 | 08 | 10 | 13 | 16 | 20 | 22 | 25 | 28 | 30 | L | 0.1mm 単位 | B | M | ℓ | U | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先 長さ | H | P min. | 3.0 | 3.0 | 4.0 | 5.0 | 7.0 | 8.0 | 9.0 | 10.0 | 12.0 | 12.0 | T |
|
| ||||||
| W min. | |||||||||||||||||||||||
|
| 06 | 2.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | （40） （50） 60 70 80 | T≧20.0 | 8 | 13 | 4 | 12 | 1.0 | |||
| 08 | 2.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 5 | 1.5 | |||||||||||
| タップ付 | H-HSJM H-PHJM | 10 | 3.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 13 | 19 | 6 | |||||||||
| キー溝付 | H-HSJK H-PHJK | 13 | 4.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 8 | ||||||||||||
| 片フランジ | H-HSJF H-PHJF | 16 | 5.0 | ○ | ○ | ○ | ○ | ○ | ○ | 19 | 25 | ||||||||||||
| 両フランジ | H-HSJW H-PHJW | 20 | 6.0 | ○ | ○ | ○ | ○ | ○ | |||||||||||||||
|
| 22 | 6.0 | ○ | ○ | ○ | ○ | ||||||||||||||||
| 25 | 6.0 | ○ | ○ | ○ | |||||||||||||||||||
| L（40） | B＝6 | 全長が（40）の場合、刃先長さは一律6mmになります。 |
| L（50）・H10～25 | B＝13（10） | 全長が（50）でH寸が10～25の場合、刃先長さは一律13mmになります。（キー溝付は10mmになります。） |
注文例
| H | Zmin | 刃先位置を変更する場合、ジェクタ穴は刃先側面から左図のZmin以上必要です。 ジェクタ穴位置は変更できません。 |
|---|---|---|---|
| 06・08 | 1.0 | ||
| 10・13 | 1.5 | ||
| 16～25 | 2.0 | ||
