ブロックパンチ　－ツバ止めタイプ－

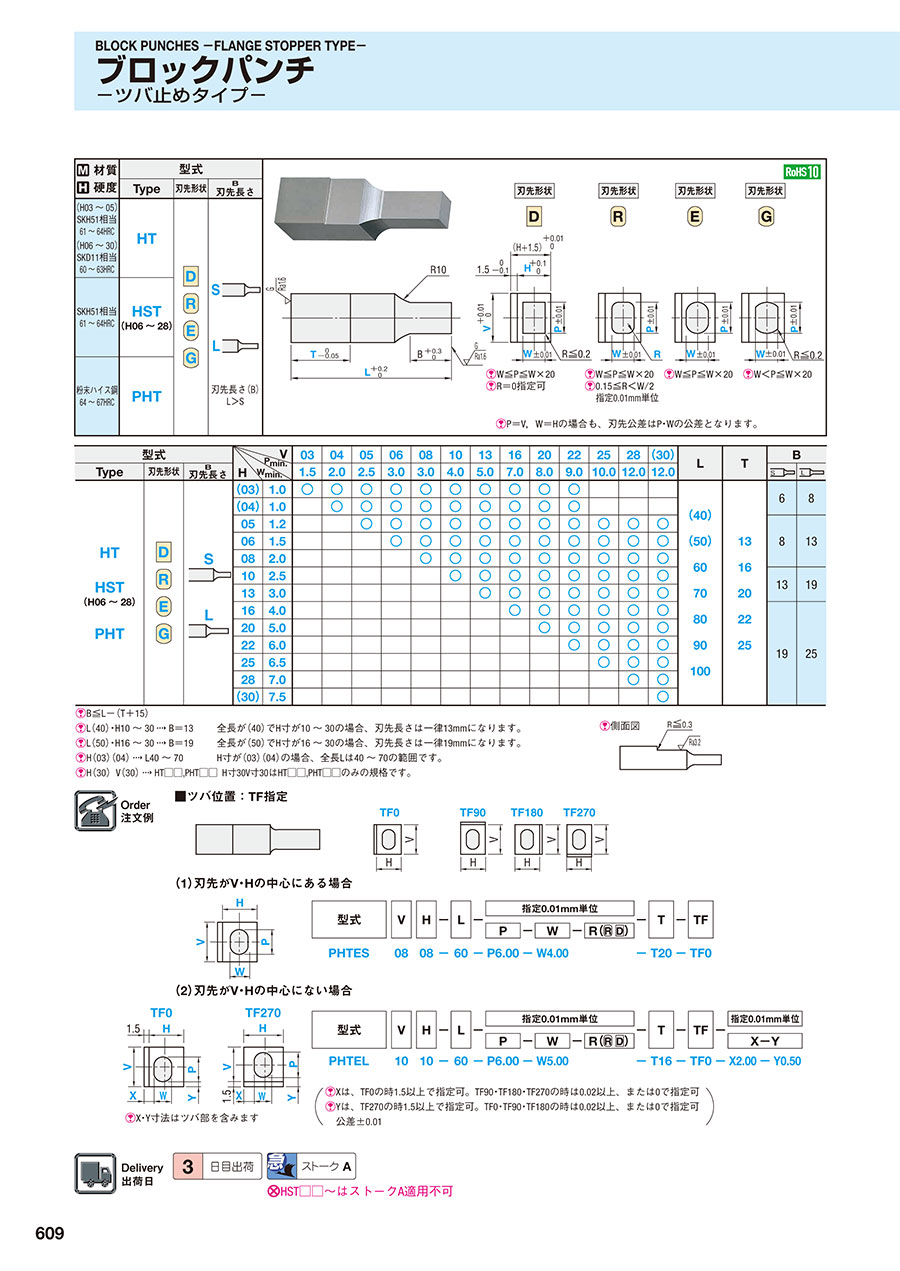

カタログ |P.609

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－タップ付－

4.9

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－片フランジ－

4.7

通常出荷日：3 日目～

刃先形状が4タイプから選択可能なツバ止めタイプブロックパンチです。材質はダイス...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
無
表面処理
なし
シャンク(取付部)形状
ツバ止め

無料3D-CADライブラリー申し込み受付中

未確定：候補が27,752型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様


W≦P≦W×20 R＝0指定可	W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位	W≦P≦W×20	W＜P≦W×20

P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
（H03～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HT
（H03～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HT
SKH51相当 61～64HRC	HST （H06～28）
粉末ハイス鋼 64～67HRC	PHT

			刃先長さ（B） L＞S

規格表

Type	刃先形状	B 刃先長さ	H	W min.		1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0
型式				V		03	04	05	06	08	10	13	16	20	22	25	28	（30）	L	T	B
Type	刃先形状	B 刃先長さ	H		P min.	1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0
HT HST （H06～28） PHT			（03）	1.0		G	G	G	G	G	G	G	G	G	G				（40）（50） 60 70 80 90 100	13 16 20 22 25	6	8
			（04）	1.0			G	G	G	G	G	G	G	G	G						6	8
			05	1.2				G	G	G	G	G	G	G	G	G	G	G			8	13
			06	1.5					G	G	G	G	G	G	G	G	G	G
			08	2.0						G	G	G	G	G	G	G	G	G
			10	2.5							G	G	G	G	G	G	G	G			13	19
			13	3.0								G	G	G	G	G	G	G			13	19
			16	4.0									G	G	G	G	G	G			19	25
			20	5.0										G	G	G	G	G
			22	6.0											G	G	G	G
			25	6.5												G	G	G
			28	7.0													G	G
			（30）	7.5														G

B≦L-（T+15）
L（40）・H10 ～ 30  B＝13     全長が（40）でH寸が10 ～ 30の場合、刃先長さは一律13mmになります。
L（50）・H16 ～ 30  B＝19     全長が（50）でH寸が16 ～ 30の場合、刃先長さは一律19mmになります。
H（03）（04）  L40 ～70        H寸が（03）（04）の場合、全長Lは40 ～ 70の範囲です。
H（30）V（30）  HT□□,PHT□□ H寸30V寸30はHT□□,PHT□□のみの規格です。
側面図

ブロックパンチ -ツバ止めタイプ-

注文例

出荷日

追加工

型番リスト

表示件数

...

463

型番

HSTDL0606-[40-100/10]-P[3-6/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-[40-100/10]-P[3-6/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0606-[40-100/10]-P[3-6/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-[40-100/10]-P[3-6/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0606-[40-100/10]-PC[1-3/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-[40-100/10]-PC[1-3/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0606-[40-100/10]-PC[1-3/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-[40-100/10]-PC[1-3/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-PC[1-3/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-PC[1-3/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-PC[1-3/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0606-LC[32-99.9/0.1]-PC[1-3/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-P[3-8/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-P[3-8/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-PC[2-3/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-PC[2-3/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-PC[2-3/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-[40-100/10]-PC[2-3/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-PC[2-3/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-PC[2-3/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-PC[2-3/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0806-LC[32-99.9/0.1]-PC[2-3/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-P[3-8/0.01]-WC[1-2/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-P[3-8/0.01]-WC[1-2/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-PC[2-3/0.01]-W[2-8/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-PC[2-3/0.01]-W[2-8/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-PC[2-3/0.01]-WC[1-2/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-[40-100/10]-PC[2-3/0.01]-WC[1-2/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-W[2-8/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-W[2-8/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-WC[1-2/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-WC[1-2/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-PC[2-3/0.01]-W[2-8/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-PC[2-3/0.01]-W[2-8/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-PC[2-3/0.01]-WC[1-2/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL0808-LC[32-99.9/0.1]-PC[2-3/0.01]-WC[1-2/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-P[4-10/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-P[4-10/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-PC[3-4/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-PC[3-4/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-PC[3-4/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL1006-[40-100/10]-PC[3-4/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL1006-LC[32-99.9/0.1]-P[4-10/0.01]-W[1-6/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL1006-LC[32-99.9/0.1]-P[4-10/0.01]-W[1-6/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

HSTDL1006-LC[32-99.9/0.1]-P[4-10/0.01]-WC[0-1.5/0.01]-T[13,16,20,22,25]-TF[0,90,180,270]

HSTDL1006-LC[32-99.9/0.1]-P[4-10/0.01]-WC[0-1.5/0.01]-TC[2-24.9/0.1]-TF[0,90,180,270]

刃先形状

材質

刃先長さ

V(シャンク)

(mm)

H(シャンク)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

T(ツバ部長さ)

(mm)

TC(ツバ厚変更)

(mm)

TF(ツバ位置指定)

(°)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 3	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 3	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 3	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 3	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	3 ～ 6	-	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	3 ～ 6	-	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	3 ～ 6	-	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	3 ～ 6	-	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	-	1 ～ 3	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	-	1 ～ 3	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	-	1 ～ 3	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	6	6	-	32 ～ 99.9	-	1 ～ 3	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	6	-	32 ～ 99.9	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	3 ～ 8	-	-	13 ～ 25	-	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	3 ～ 8	-	-	-	2 ～ 24.9	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	2 ～ 8	-	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	-	2 ～ 3	-	13 ～ 25	-	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	8	8	-	32 ～ 99.9	-	2 ～ 3	-	-	2 ～ 24.9	0 ～ 270	-	1 ～ 2	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 4	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 4	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 4	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 4	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	10	6	-	32 ～ 99.9	4 ～ 10	-	-	13 ～ 25	-	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	10	6	-	32 ～ 99.9	4 ～ 10	-	-	-	2 ～ 24.9	0 ～ 270	1 ～ 6	-	10	1個
D	SKH51相当	L	10	6	-	32 ～ 99.9	4 ～ 10	-	-	13 ～ 25	-	0 ～ 270	-	0 ～ 1.5	10	1個
D	SKH51相当	L	10	6	-	32 ～ 99.9	4 ～ 10	-	-	-	2 ～ 24.9	0 ～ 270	-	0 ～ 1.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

463

基本情報

基本情報

刃先形状が4タイプから選択可能なツバ止めタイプブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックパンチ　－ツバ止めタイプ－のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ブロックパンチ　－ツバ止めタイプ－	ブロックパンチ	ブロックパンチ　－片フランジ－	ブロックパンチ　－両フランジ－	ブロックパンチ　－タップ付－	ブロックパンチ　－キー溝付－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	3日目	3日目〜	3日目〜	3日目	3日目
先端形状	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
ジェクタ有無	無	無	無	無	無	無
表面処理	なし	なし	なし	なし	なし	なし
シャンク(取付部)形状	ツバ止め	標準	片フランジ	両フランジ	タップ付	キー溝付
