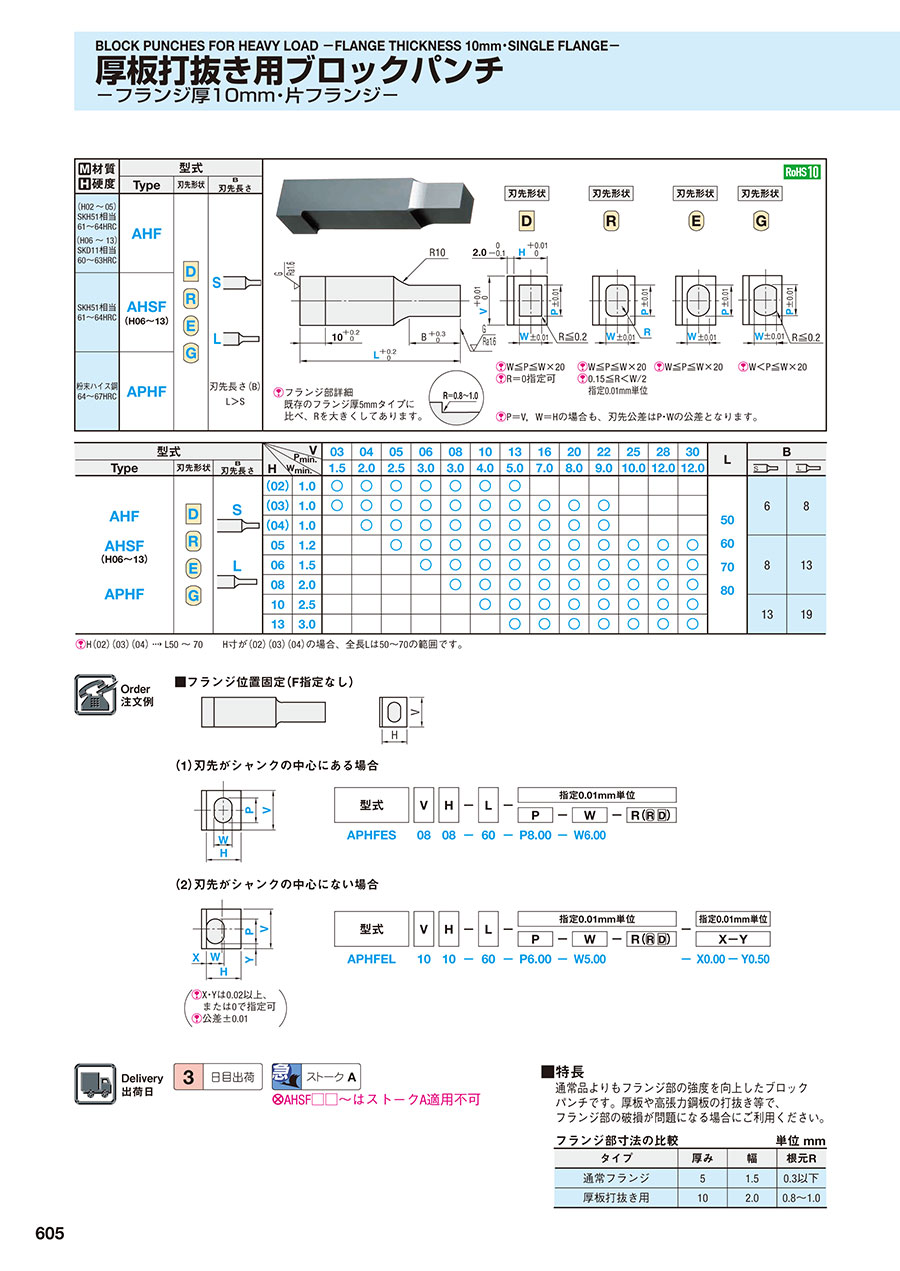

ブロックパンチ（厚板打ち抜き用） －フランジ厚10mm・片フランジタイプ－
- 通常単価(税別)
- -
- 税込単価
- -
厚板打抜き用ブロックパンチです。フランジ厚10mm・片フランジタイプとなります...
詳細情報を確認する未確定：候補が11,264型番あります。
商品情報
外形図・製品仕様
フランジ部詳細既存のフランジ厚5mmタイプに比べ、Rを大きくしてあります。
|
|
|
|
| W≦P≦W×20 R＝0指定可 | W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位 | W≦P≦W×20 | W＜P≦W×20 |
P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。
| 材質 硬度 | 型式 | ||
|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | |
| （H02～05） SKH51相当 61～64HRC （H06～13） SKD11相当 60～63HRC | AHF |
|
|
| SKH51相当 61～64HRC | AHSF （H06～13） | ||
| 粉末ハイス鋼 64～67HRC | APHF | ||
| 刃先長さ（B） L＞S | |||
規格表
| 型式 | V | 03 | 04 | 05 | 06 | 08 | 10 | 13 | 16 | 20 | 22 | 25 | 28 | 30 | L | B | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | 刃先形状 | B 刃先長さ | H | P min. | 1.5 | 2.0 | 2.5 | 3.0 | 3.0 | 4.0 | 5.0 | 7.0 | 8.0 | 9.0 | 10.0 | 12.0 | 12.0 |
|
| ||
| W min. | |||||||||||||||||||||
| AHF AHSF （H06～13） APHF
|
|
| （02） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 50 60 70 80 | 6 | 8 | |||||||
| （03） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||
| （04） | 1.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||||||
| 05 | 1.2 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 8 | 13 | |||||||
| 06 | 1.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ||||||||||
| 08 | 2.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||||||
| 10 | 2.5 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | ○ | 13 | 19 | ||||||||||
| 13 | 3.0 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | |||||||||||||
H（02）（03）（04） L50～70 H寸が（02）（03）（04）の場合、全長Lは50～70の範囲です。
注文例
出荷日
追加工
関連情報
■特長
通常品よりもフランジ部の強度を向上したブロックパンチです。厚板や高張力鋼板の打抜き等で、フランジ部の破損が問題になる場合にご利用ください。
フランジ部寸法の比較 単位 mm
| タイプ | 厚み | 幅 | 根元R |
|---|---|---|---|
| 通常フランジ | 5 | 1.5 | 0.3以下 |
| 厚板打抜き用 | 10 | 2.0 | 0.8～1.0 |
型番リスト
