ブロックパンチ　－両フランジ－

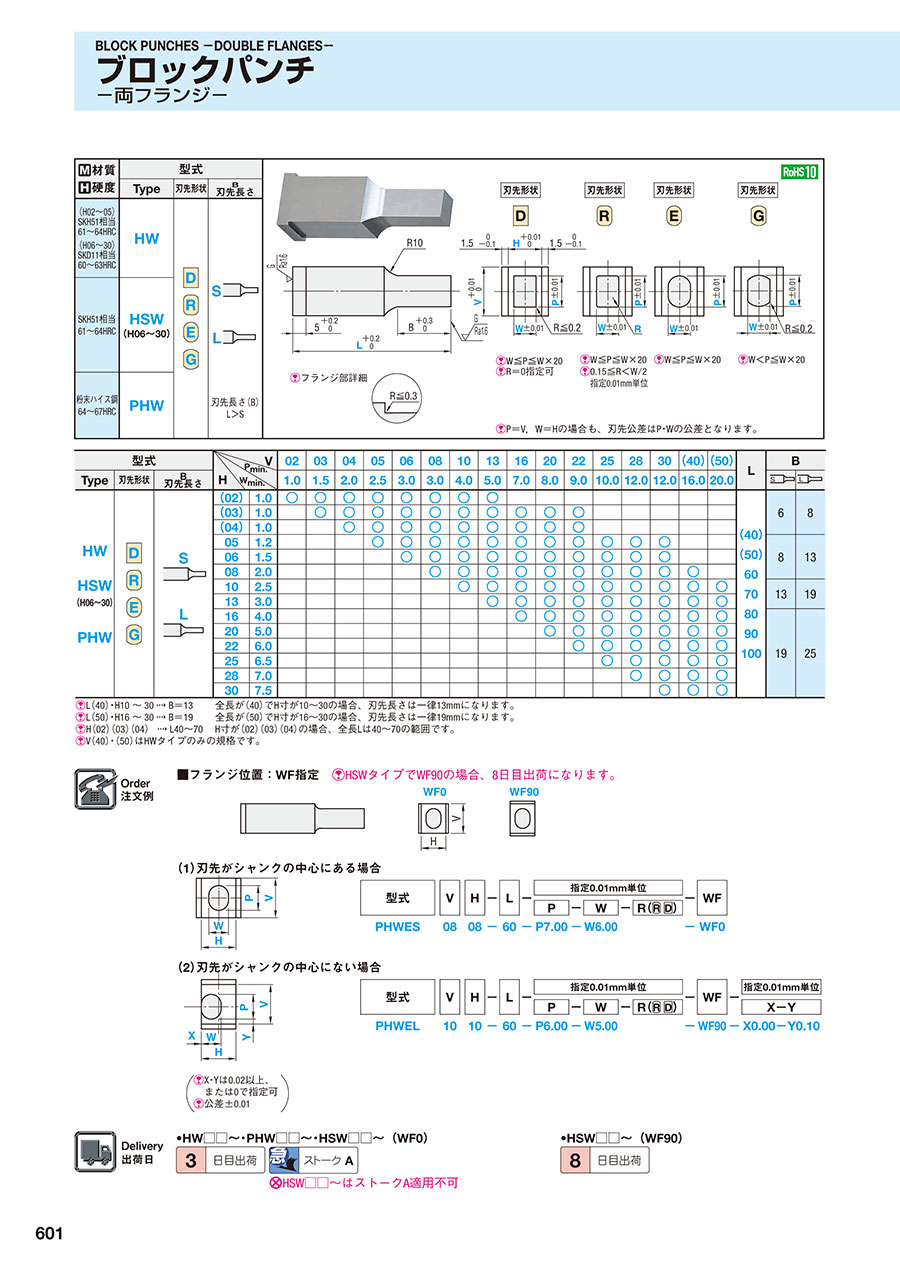

カタログ |P.601

数量スライド割引

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－タップ付－

4.9

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－片フランジ－

4.7

通常出荷日：3 日目～

両フランジタイプのブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼か...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
無
表面処理
なし
シャンク(取付部)形状
両フランジ

無料3D-CADライブラリー申し込み受付中

未確定：候補が19,953型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様


W≦P≦W×20 R＝0指定可	W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位	W≦P≦W×20	W＜P≦W×20

P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
（H02～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HW
（H02～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HW
SKH51相当 61～64HRC	HSW （H06～30）
SKH51相当 61～64HRC	HSW （H06～30）
粉末ハイス鋼 64～67HRC	PHW
粉末ハイス鋼 64～67HRC	PHW		刃先長さ（B） L＞S

規格表

Type	刃先形状	B 刃先長さ	H	W min.		1.0	1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0	16.0	20.0
型式				V		02	03	04	05	06	08	10	13	16	20	22	25	28	30	（40）	（50）	L	B
Type	刃先形状	B 刃先長さ	H		P min.	1.0	1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0	16.0	20.0
HW HSW （H06～30） PHW			（02）	1.0		○	○	○	○	○	○	○	○									（40）（50） 60 70 80 90 100	6	8
			（03）	1.0			○	○	○	○	○	○	○	○	○	○
			（04）	1.0				○	○	○	○	○	○	○	○	○
			05	1.2					○	○	○	○	○	○	○	○	○	○	○				8	13
			06	1.5						○	○	○	○	○	○	○	○	○	○
			08	2.0							○	○	○	○	○	○	○	○	○	○
			10	2.5								○	○	○	○	○	○	○	○	○	○		13	19
			13	3.0									○	○	○	○	○	○	○	○	○		13	19
			16	4.0										○	○	○	○	○	○	○	○		19	25
			20	5.0											○	○	○	○	○	○	○
			22	6.0												○	○	○	○	○	○
			25	6.5													○	○	○	○	○
			28	7.0														○	○	○	○
			30	7.5															○	○	○

L（40）・H10 ～ 30  B＝13 全長が（40）でH寸が10～30の場合、刃先長さは一律13mmになります。
L（50）・H16 ～ 30  B＝19 全長が（50）でH寸が16～30の場合、刃先長さは一律19mmになります。
H（02）（03）（04）  L40～70 H寸が（02）（03）（04）の場合、全長Lは40～70の範囲です。
V（40）・（50）はHWタイプのみの規格です。

注文例

出荷日

追加工

型番リスト

表示件数

...

333

型番

HSWDL0606-[40-100/10]-P[3-6/0.01]-W[1-6/0.01]-WF0

HSWDL0606-[40-100/10]-P[3-6/0.01]-W[1-6/0.01]-WF90

HSWDL0606-[40-100/10]-P[3-6/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0606-[40-100/10]-P[3-6/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-W[1-6/0.01]-WF0

HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-W[1-6/0.01]-WF90

HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0606-[40-100/10]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0606-LC[32-100/0.1]-P[3-6/0.01]-W[1-6/0.01]-WF0

HSWDL0606-LC[32-100/0.1]-P[3-6/0.01]-W[1-6/0.01]-WF90

HSWDL0606-LC[32-100/0.1]-P[3-6/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0606-LC[32-100/0.1]-P[3-6/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0606-LC[32-100/0.1]-PC[1-2.99/0.01]-W[1-6/0.01]-WF0

HSWDL0606-LC[32-100/0.1]-PC[1-2.99/0.01]-W[1-6/0.01]-WF90

HSWDL0606-LC[32-100/0.1]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0606-LC[32-100/0.1]-PC[1-2.99/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]-WF0

HSWDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]-WF90

HSWDL0806-[40-100/10]-P[3-8/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0806-[40-100/10]-P[3-8/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-W[1-6/0.01]-WF0

HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-W[1-6/0.01]-WF90

HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0806-[40-100/10]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0806-LC[32-100/0.1]-P[3-8/0.01]-W[1-6/0.01]-WF0

HSWDL0806-LC[32-100/0.1]-P[3-8/0.01]-W[1-6/0.01]-WF90

HSWDL0806-LC[32-100/0.1]-P[3-8/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0806-LC[32-100/0.1]-P[3-8/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0806-LC[32-100/0.1]-PC[2-2.99/0.01]-W[1-6/0.01]-WF0

HSWDL0806-LC[32-100/0.1]-PC[2-2.99/0.01]-W[1-6/0.01]-WF90

HSWDL0806-LC[32-100/0.1]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF0

HSWDL0806-LC[32-100/0.1]-PC[2-2.99/0.01]-WC[0-1.49/0.01]-WF90

HSWDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]-WF0

HSWDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]-WF90

HSWDL0808-[40-100/10]-P[3-8/0.01]-WC[1-1.99/0.01]-WF0

HSWDL0808-[40-100/10]-P[3-8/0.01]-WC[1-1.99/0.01]-WF90

HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-W[2-8/0.01]-WF0

HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-W[2-8/0.01]-WF90

HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF0

HSWDL0808-[40-100/10]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF90

HSWDL0808-LC[32-100/0.1]-P[3-8/0.01]-W[2-8/0.01]-WF0

HSWDL0808-LC[32-100/0.1]-P[3-8/0.01]-W[2-8/0.01]-WF90

HSWDL0808-LC[32-100/0.1]-P[3-8/0.01]-WC[1-1.99/0.01]-WF0

HSWDL0808-LC[32-100/0.1]-P[3-8/0.01]-WC[1-1.99/0.01]-WF90

HSWDL0808-LC[32-100/0.1]-PC[2-2.99/0.01]-W[2-8/0.01]-WF0

HSWDL0808-LC[32-100/0.1]-PC[2-2.99/0.01]-W[2-8/0.01]-WF90

HSWDL0808-LC[32-100/0.1]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF0

HSWDL0808-LC[32-100/0.1]-PC[2-2.99/0.01]-WC[1-1.99/0.01]-WF90

HSWDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]-WF0

HSWDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]-WF90

HSWDL1006-[40-100/10]-P[4-10/0.01]-WC[0-1.49/0.01]-WF0

HSWDL1006-[40-100/10]-P[4-10/0.01]-WC[0-1.49/0.01]-WF90

HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-W[1-6/0.01]-WF0

HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-W[1-6/0.01]-WF90

HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-WC[0-1.49/0.01]-WF0

HSWDL1006-[40-100/10]-PC[3-3.99/0.01]-WC[0-1.49/0.01]-WF90

HSWDL1006-LC[32-100/0.1]-P[4-10/0.01]-W[1-6/0.01]-WF0

HSWDL1006-LC[32-100/0.1]-P[4-10/0.01]-W[1-6/0.01]-WF90

HSWDL1006-LC[32-100/0.1]-P[4-10/0.01]-WC[0-1.49/0.01]-WF0

HSWDL1006-LC[32-100/0.1]-P[4-10/0.01]-WC[0-1.49/0.01]-WF90

刃先形状

材質

刃先長さ

V(シャンク)

(mm)

H(シャンク)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

WF(フランジ位置指定)

(°)

RoHS?

最小発注数量

D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	40 ～ 100	-	-	1 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	3 ～ 6	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	6	6	-	31 ～ 100	-	1 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	40 ～ 100	-	-	2 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	3 ～ 8	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	8	6	-	31 ～ 100	-	2 ～ 2.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	40 ～ 100	-	-	2 ～ 2.99	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	3 ～ 8	-	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	2 ～ 8	-	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	2 ～ 8	-	90	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	-	1 ～ 1.99	0	10	1個
D	SKH51相当	L	8	8	-	31 ～ 100	-	2 ～ 2.99	-	-	1 ～ 1.99	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	-	0 ～ 1.49	90	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	1 ～ 6	-	0	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	1 ～ 6	-	90	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	-	0 ～ 1.49	0	10	1個
D	SKH51相当	L	10	6	-	31 ～ 100	4 ～ 10	-	-	-	0 ～ 1.49	90	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目
- ( - )	3日目
- ( - )	7日目

...

333

基本情報

基本情報

両フランジタイプのブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックパンチ　－両フランジ－のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

プレス金型用

満足度：4.02020/05/27

プレスの金型として使用しています。ミスミさんで購入して追加工しているので追加工を種類を増やしていただけたらと思います。

1人が参考にしています。

金型用部品

満足度：5.02023/01/16

この商品は自社の金型の工程で使用している部品になります。ブロックパンチとしてはずっと以前から使用しているもので、信頼感も...もっと読む

0人が参考にしています。

金型部品で

満足度：5.02021/03/29

プレス金型に部品で使用してます。品質・仕様ともに満足です。　

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ブロックパンチ　－両フランジ－	ジェクタブロックパンチ　－両フランジ－	ブロックパンチ-WPC処理-シャンク(取付部)形状　両フランジ	ブロックパンチ-コーティングTiCN処理-シャンク(取付部)形状　両フランジ	ブロックパンチ　-HWコート処理-シャンク(取付部)形状　両フランジ	ブロックパンチ　－片フランジ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	6日目〜	6日目〜	6日目〜	3日目〜
先端形状	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
ジェクタ有無	無	有	無	無	無	無
表面処理	なし	なし	WPC	TiCN	HWコート	なし
シャンク(取付部)形状	両フランジ	両フランジ	両フランジ	両フランジ	両フランジ	片フランジ
