ジェクタブロックパンチ　－片フランジ－

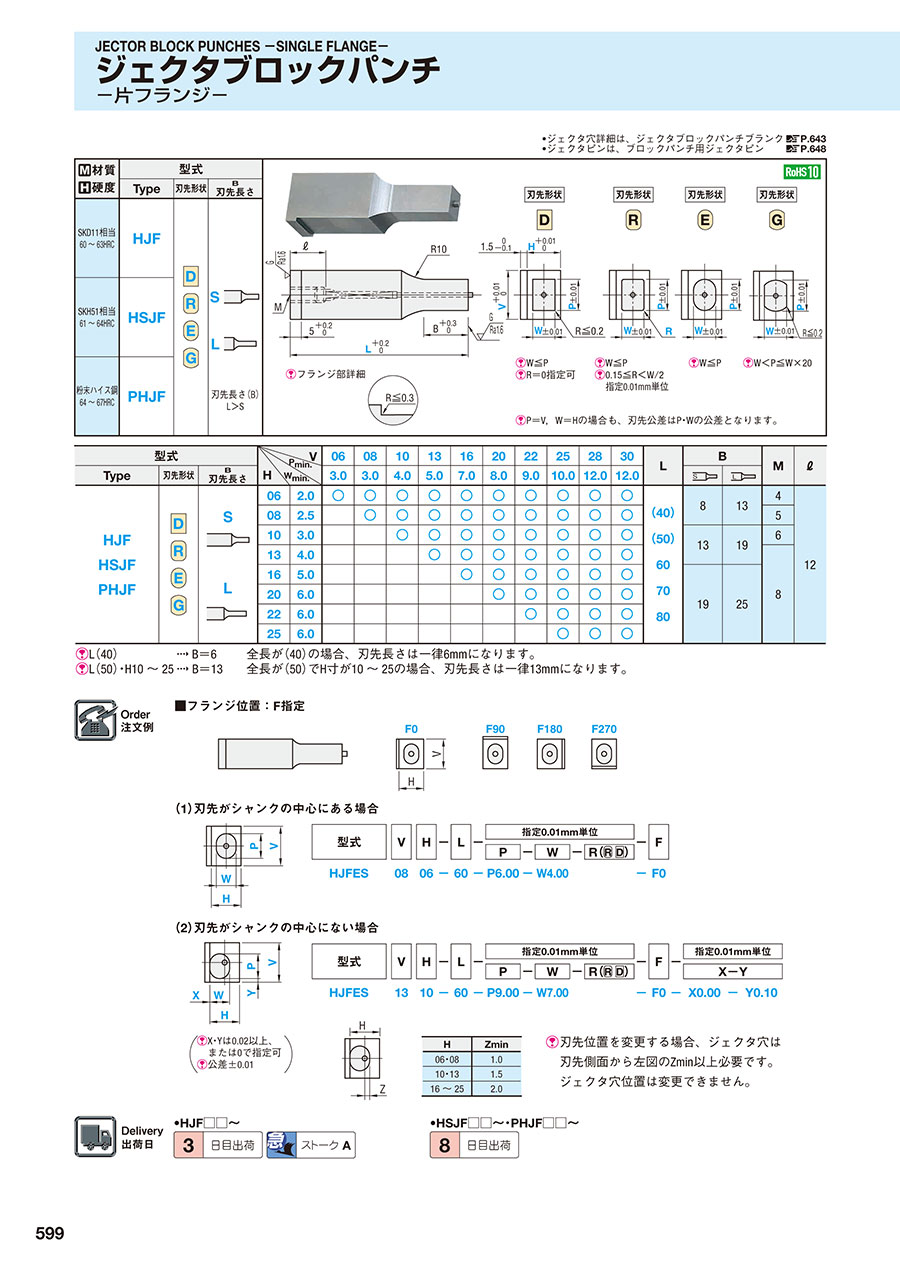

カタログ |P.599

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－片フランジ－

4.7

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタブロックパンチ　－コーティングTiCN処理－

通常出荷日：9 日目

パンチ内部に抜きカス払い用のジェクタピンを組み込んだ片フランジタイプのブロック...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
有
表面処理
なし
シャンク(取付部)形状
片フランジ

無料3D-CADライブラリー申し込み受付中

未確定：候補が2,496型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

•ジェクタ穴詳細は、ジェクタブロックパンチブランク P.643
•ジェクタピンは、ブロックパンチ用ジェクタピン P.648

外形図・製品仕様


W≦P R＝0指定可	W≦P 0.15≦R＜W/2 指定0.01mm単位	W≦P	W＜P≦W×20

P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
SKD11相当 60～63HRC	HJF
SKD11相当 60～63HRC	HJF
SKH51相当 61～64HRC	HSJF
SKH51相当 61～64HRC	HSJF
粉末ハイス鋼 64～67HRC	PHJF
粉末ハイス鋼 64～67HRC	PHJF		刃先長さ（B） L＞S

規格表

型式				V		06	08	10	13	16	20	22	25	28	30	L	B		M	ℓ
Type	刃先形状	B 刃先長さ	H		P min.	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0
Type	刃先形状	B 刃先長さ	H	W min.
HJF HSJF PHJF			06	2.0		○	○	○	○	○	○	○	○	○	○	（40）（50） 60 70 80	8	13	4	12
			08	2.5			○	○	○	○	○	○	○	○	○		8	13	5
			10	3.0				○	○	○	○	○	○	○	○		13	19	6
			13	4.0					○	○	○	○	○	○	○		13	19	8
			16	5.0						○	○	○	○	○	○		19	25
			20	6.0							○	○	○	○	○
			22	6.0								○	○	○	○
			25	6.0									○	○	○

L（40）	B＝6	全長が（40）の場合、刃先長さは一律6mmになります。
L（50）・H10～25	B＝13	全長が（50）でH寸が10～25の場合、刃先長さは一律13mmになります。

注文例


H	Zmin	刃先位置を変更する場合、ジェクタ穴は刃先側面から左図のZmin以上必要です。ジェクタ穴位置は変更できません。
06・08	1.0
10・13	1.5
16～25	2.0

出荷日

追加工

型番リスト

表示件数

...

型番

HJFDL0606-[40-80/10]-P[3-6/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL0606-LC[34-79.9/0.1]-P[3-6/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL0806-[40-80/10]-P[3-8/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL0806-LC[34-79.9/0.1]-P[3-8/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL0808-[40-80/10]-P[3-8/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL0808-LC[34-79.9/0.1]-P[3-8/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL1006-[40-80/10]-P[4-10/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL1006-LC[34-79.9/0.1]-P[4-10/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL1008-[40-80/10]-P[4-10/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL1008-LC[34-79.9/0.1]-P[4-10/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL1010-[40-80/10]-P[4-10/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL1010-LC[34-79.9/0.1]-P[4-10/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL1306-[40-80/10]-P[5-13/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL1306-LC[34-79.9/0.1]-P[5-13/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL1308-[40-80/10]-P[5-13/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL1308-LC[34-79.9/0.1]-P[5-13/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL1310-[40-80/10]-P[5-13/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL1310-LC[34-79.9/0.1]-P[5-13/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL1313-[40-80/10]-P[5-13/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL1313-LC[34-79.9/0.1]-P[5-13/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL1606-[40-80/10]-P[7-16/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL1606-LC[34-79.9/0.1]-P[7-16/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL1608-[40-80/10]-P[7-16/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL1608-LC[34-79.9/0.1]-P[7-16/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL1610-[40-80/10]-P[7-16/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL1610-LC[34-79.9/0.1]-P[7-16/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL1613-[40-80/10]-P[7-16/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL1613-LC[34-79.9/0.1]-P[7-16/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL1616-[40-80/10]-P[7-16/0.01]-W[5-16/0.01]-F[0,90,180,270]

HJFDL1616-LC[34-79.9/0.1]-P[7-16/0.01]-W[5-16/0.01]-F[0,90,180,270]

HJFDL2006-[40-80/10]-P[8-20/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL2006-LC[34-79.9/0.1]-P[8-20/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL2008-[40-80/10]-P[8-20/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL2008-LC[34-79.9/0.1]-P[8-20/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL2010-[40-80/10]-P[8-20/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL2010-LC[34-79.9/0.1]-P[8-20/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL2013-[40-80/10]-P[8-20/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL2013-LC[34-79.9/0.1]-P[8-20/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL2016-[40-80/10]-P[8-20/0.01]-W[5-16/0.01]-F[0,90,180,270]

HJFDL2016-LC[34-79.9/0.1]-P[8-20/0.01]-W[5-16/0.01]-F[0,90,180,270]

HJFDL2020-[40-80/10]-P[8-20/0.01]-W[6-20/0.01]-F[0,90,180,270]

HJFDL2020-LC[34-79.9/0.1]-P[8-20/0.01]-W[6-20/0.01]-F[0,90,180,270]

HJFDL2206-[40-80/10]-P[9-22/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL2206-LC[34-79.9/0.1]-P[9-22/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL2208-[40-80/10]-P[9-22/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL2208-LC[34-79.9/0.1]-P[9-22/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL2210-[40-80/10]-P[9-22/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL2210-LC[34-79.9/0.1]-P[9-22/0.01]-W[3-10/0.01]-F[0,90,180,270]

HJFDL2213-[40-80/10]-P[9-22/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL2213-LC[34-79.9/0.1]-P[9-22/0.01]-W[4-13/0.01]-F[0,90,180,270]

HJFDL2216-[40-80/10]-P[9-22/0.01]-W[5-16/0.01]-F[0,90,180,270]

HJFDL2216-LC[34-79.9/0.1]-P[9-22/0.01]-W[5-16/0.01]-F[0,90,180,270]

HJFDL2220-[40-80/10]-P[9-22/0.01]-W[6-20/0.01]-F[0,90,180,270]

HJFDL2220-LC[34-79.9/0.1]-P[9-22/0.01]-W[6-20/0.01]-F[0,90,180,270]

HJFDL2222-[40-80/10]-P[9-22/0.01]-W[6-22/0.01]-F[0,90,180,270]

HJFDL2222-LC[34-79.9/0.1]-P[9-22/0.01]-W[6-22/0.01]-F[0,90,180,270]

HJFDL2506-[40-80/10]-P[10-25/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL2506-LC[34-79.9/0.1]-P[10-25/0.01]-W[2-6/0.01]-F[0,90,180,270]

HJFDL2508-[40-80/10]-P[10-25/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

HJFDL2508-LC[34-79.9/0.1]-P[10-25/0.01]-W[2.5-8/0.01]-F[0,90,180,270]

刃先形状

材質

刃先長さ

V(シャンク)

(mm)

H(シャンク)

(mm)

F(フランジ位置指定)

(°)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

D	SKD11相当	L	6	6	0 ～ 270	40 ～ 80	-	3 ～ 6	-	2 ～ 6	10	1個
D	SKD11相当	L	6	6	0 ～ 270	-	34 ～ 79.9	3 ～ 6	-	2 ～ 6	10	1個
D	SKD11相当	L	8	6	0 ～ 270	40 ～ 80	-	3 ～ 8	-	2 ～ 6	10	1個
D	SKD11相当	L	8	6	0 ～ 270	-	34 ～ 79.9	3 ～ 8	-	2 ～ 6	10	1個
D	SKD11相当	L	8	8	0	40 ～ 80	-	3 ～ 8	-	2.5 ～ 8	10	1個
D	SKD11相当	L	8	8	0	-	34 ～ 79.9	3 ～ 8	-	2.5 ～ 8	10	1個
D	SKD11相当	L	10	6	0 ～ 270	40 ～ 80	-	4 ～ 10	-	2 ～ 6	10	1個
D	SKD11相当	L	10	6	0 ～ 270	-	34 ～ 79.9	4 ～ 10	-	2 ～ 6	10	1個
D	SKD11相当	L	10	8	0	40 ～ 80	-	4 ～ 10	-	2.5 ～ 8	10	1個
D	SKD11相当	L	10	8	0	-	34 ～ 79.9	4 ～ 10	-	2.5 ～ 8	10	1個
D	SKD11相当	L	10	10	0 ～ 270	40 ～ 80	-	4 ～ 10	-	3 ～ 10	10	1個
D	SKD11相当	L	10	10	0 ～ 270	-	34 ～ 79.9	4 ～ 10	-	3 ～ 10	10	1個
D	SKD11相当	L	13	6	0 ～ 270	40 ～ 80	-	5 ～ 13	-	2 ～ 6	10	1個
D	SKD11相当	L	13	6	0 ～ 270	-	34 ～ 79.9	5 ～ 13	-	2 ～ 6	10	1個
D	SKD11相当	L	13	8	0	40 ～ 80	-	5 ～ 13	-	2.5 ～ 8	10	1個
D	SKD11相当	L	13	8	0	-	34 ～ 79.9	5 ～ 13	-	2.5 ～ 8	10	1個
D	SKD11相当	L	13	10	0 ～ 270	40 ～ 80	-	5 ～ 13	-	3 ～ 10	10	1個
D	SKD11相当	L	13	10	0 ～ 270	-	34 ～ 79.9	5 ～ 13	-	3 ～ 10	10	1個
D	SKD11相当	L	13	13	0 ～ 270	40 ～ 80	-	5 ～ 13	-	4 ～ 13	10	1個
D	SKD11相当	L	13	13	0 ～ 270	-	34 ～ 79.9	5 ～ 13	-	4 ～ 13	10	1個
D	SKD11相当	L	16	6	0 ～ 270	40 ～ 80	-	7 ～ 16	-	2 ～ 6	10	1個
D	SKD11相当	L	16	6	0 ～ 270	-	34 ～ 79.9	7 ～ 16	-	2 ～ 6	10	1個
D	SKD11相当	L	16	8	0	40 ～ 80	-	7 ～ 16	-	2.5 ～ 8	10	1個
D	SKD11相当	L	16	8	0	-	34 ～ 79.9	7 ～ 16	-	2.5 ～ 8	10	1個
D	SKD11相当	L	16	10	0 ～ 270	40 ～ 80	-	7 ～ 16	-	3 ～ 10	10	1個
D	SKD11相当	L	16	10	0 ～ 270	-	34 ～ 79.9	7 ～ 16	-	3 ～ 10	10	1個
D	SKD11相当	L	16	13	0 ～ 270	40 ～ 80	-	7 ～ 16	-	4 ～ 13	10	1個
D	SKD11相当	L	16	13	0 ～ 270	-	34 ～ 79.9	7 ～ 16	-	4 ～ 13	10	1個
D	SKD11相当	L	16	16	0 ～ 270	40 ～ 80	-	7 ～ 16	-	5 ～ 16	10	1個
D	SKD11相当	L	16	16	0 ～ 270	-	34 ～ 79.9	7 ～ 16	-	5 ～ 16	10	1個
D	SKD11相当	L	20	6	0 ～ 270	40 ～ 80	-	8 ～ 20	-	2 ～ 6	10	1個
D	SKD11相当	L	20	6	0 ～ 270	-	34 ～ 79.9	8 ～ 20	-	2 ～ 6	10	1個
D	SKD11相当	L	20	8	0	40 ～ 80	-	8 ～ 20	-	2.5 ～ 8	10	1個
D	SKD11相当	L	20	8	0	-	34 ～ 79.9	8 ～ 20	-	2.5 ～ 8	10	1個
D	SKD11相当	L	20	10	0 ～ 270	40 ～ 80	-	8 ～ 20	-	3 ～ 10	10	1個
D	SKD11相当	L	20	10	0 ～ 270	-	34 ～ 79.9	8 ～ 20	-	3 ～ 10	10	1個
D	SKD11相当	L	20	13	0 ～ 270	40 ～ 80	-	8 ～ 20	-	4 ～ 13	10	1個
D	SKD11相当	L	20	13	0 ～ 270	-	34 ～ 79.9	8 ～ 20	-	4 ～ 13	10	1個
D	SKD11相当	L	20	16	0 ～ 270	40 ～ 80	-	8 ～ 20	-	5 ～ 16	10	1個
D	SKD11相当	L	20	16	0 ～ 270	-	34 ～ 79.9	8 ～ 20	-	5 ～ 16	10	1個
D	SKD11相当	L	20	20	0 ～ 270	40 ～ 80	-	8 ～ 20	-	6 ～ 20	10	1個
D	SKD11相当	L	20	20	0 ～ 270	-	34 ～ 79.9	8 ～ 20	-	6 ～ 20	10	1個
D	SKD11相当	L	22	6	0 ～ 270	40 ～ 80	-	9 ～ 22	-	2 ～ 6	10	1個
D	SKD11相当	L	22	6	0 ～ 270	-	34 ～ 79.9	9 ～ 22	-	2 ～ 6	10	1個
D	SKD11相当	L	22	8	0	40 ～ 80	-	9 ～ 22	-	2.5 ～ 8	10	1個
D	SKD11相当	L	22	8	0	-	34 ～ 79.9	9 ～ 22	-	2.5 ～ 8	10	1個
D	SKD11相当	L	22	10	0 ～ 270	40 ～ 80	-	9 ～ 22	-	3 ～ 10	10	1個
D	SKD11相当	L	22	10	0 ～ 270	-	34 ～ 79.9	9 ～ 22	-	3 ～ 10	10	1個
D	SKD11相当	L	22	13	0 ～ 270	40 ～ 80	-	9 ～ 22	-	4 ～ 13	10	1個
D	SKD11相当	L	22	13	0 ～ 270	-	34 ～ 79.9	9 ～ 22	-	4 ～ 13	10	1個
D	SKD11相当	L	22	16	0 ～ 270	40 ～ 80	-	9 ～ 22	-	5 ～ 16	10	1個
D	SKD11相当	L	22	16	0 ～ 270	-	34 ～ 79.9	9 ～ 22	-	5 ～ 16	10	1個
D	SKD11相当	L	22	20	0 ～ 270	40 ～ 80	-	9 ～ 22	-	6 ～ 20	10	1個
D	SKD11相当	L	22	20	0 ～ 270	-	34 ～ 79.9	9 ～ 22	-	6 ～ 20	10	1個
D	SKD11相当	L	22	22	0 ～ 270	40 ～ 80	-	9 ～ 22	-	6 ～ 22	10	1個
D	SKD11相当	L	22	22	0 ～ 270	-	34 ～ 79.9	9 ～ 22	-	6 ～ 22	10	1個
D	SKD11相当	L	25	6	0 ～ 270	40 ～ 80	-	10 ～ 25	-	2 ～ 6	10	1個
D	SKD11相当	L	25	6	0 ～ 270	-	34 ～ 79.9	10 ～ 25	-	2 ～ 6	10	1個
D	SKD11相当	L	25	8	0	40 ～ 80	-	10 ～ 25	-	2.5 ～ 8	10	1個
D	SKD11相当	L	25	8	0	-	34 ～ 79.9	10 ～ 25	-	2.5 ～ 8	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

パンチ内部に抜きカス払い用のジェクタピンを組み込んだ片フランジタイプのブロックパンチです。材質は、ダイス鋼、ハイス鋼、粉末ハイス鋼から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ジェクタブロックパンチ　－片フランジ－のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02022/07/06

この商品は金型の作製時にカス上り対策品の一つとして購入・使用しているものになります。ジェクタがついているおかげで、カス上...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ジェクタブロックパンチ　－片フランジ－	ブロックパンチ　－片フランジ－	ジェクタブロックパンチ	ジェクタブロックパンチ　－両フランジ－	ブロックパンチ-WPC処理-シャンク(取付部)形状　片フランジ	ブロックパンチ-コーティングTiCN処理-シャンク(取付部)形状　片フランジ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	3日目〜	3日目〜	6日目〜	6日目〜
先端形状	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
ジェクタ有無	有	無	有	有	無	無
表面処理	なし	なし	なし	なし	WPC	TiCN
シャンク(取付部)形状	片フランジ	片フランジ	タップ付	両フランジ	片フランジ	片フランジ
