ブロックパンチ　－片フランジ－

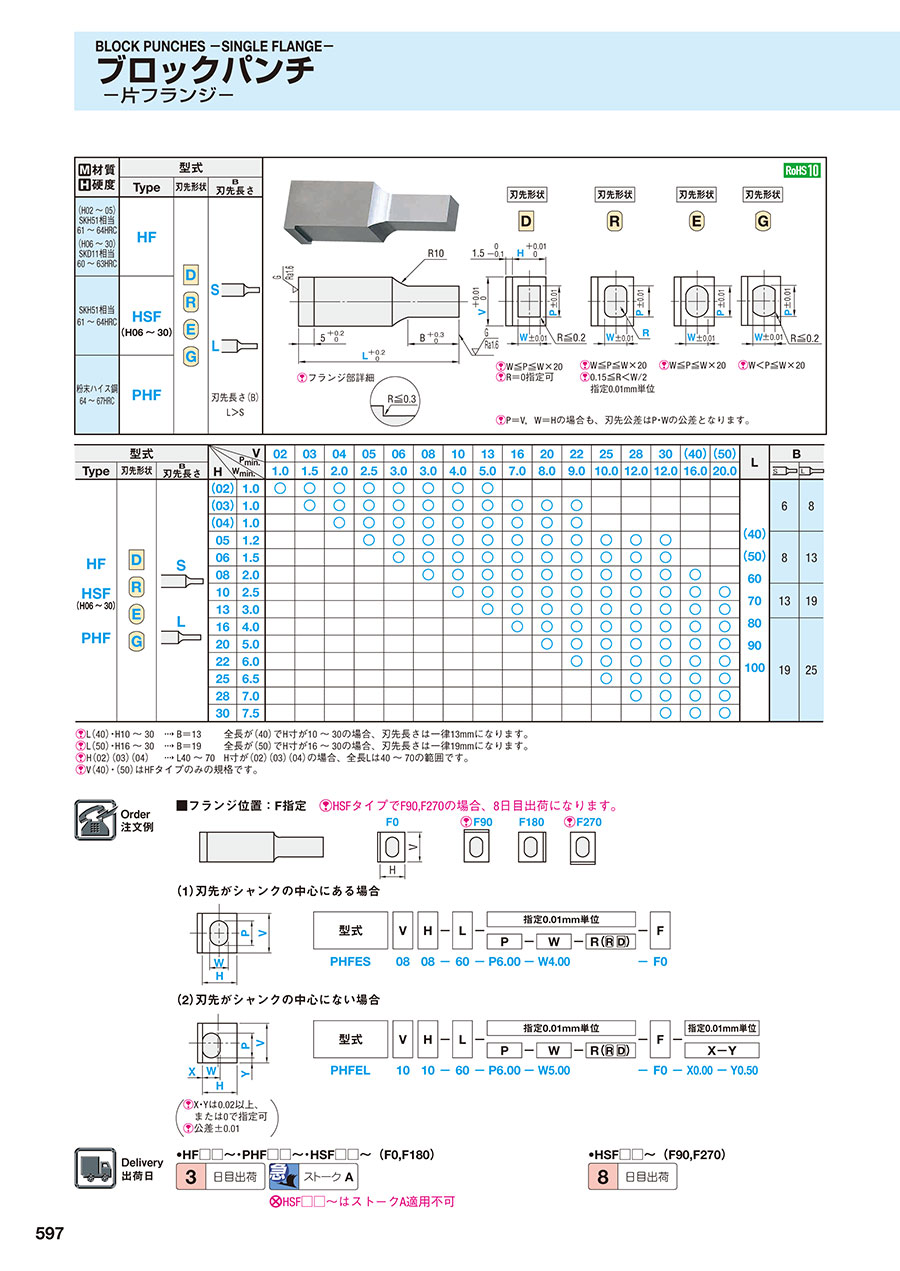

カタログ |P.597

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－両フランジ－

4.7

通常価格(税別)： 12,001円 (税込価格：13,201円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタブロックパンチ　－片フランジ－

通常出荷日：3 日目～

片フランジタイプのブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼か...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
無
表面処理
なし
シャンク(取付部)形状
片フランジ

無料3D-CADライブラリー申し込み受付中

未確定：候補が19,968型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様


W≦P≦W×20 R＝0指定可	W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位	W≦P≦W×20	W＜P≦W×20

P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
（H02～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HF
（H02～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HF
SKH51相当 61～64HRC	HSF （H06～30）
粉末ハイス鋼 64～67HRC	PHF
粉末ハイス鋼 64～67HRC	PHF		刃先長さ（B） L＞S

規格表

型式				V		02	03	04	05	06	08	10	13	16	20	22	25	28	30	（40）	（50）	L	B
Type	刃先形状	B 刃先長さ	H		P min.	1.0	1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0	16.0	20.0
Type	刃先形状	B 刃先長さ	H	W min.
HF HSF （H06～30） PHF			（02）	1.0		○	○	○	○	○	○	○	○									（40）（50） 60 70 80 90 100	6	8
			（03）	1.0			○	○	○	○	○	○	○	○	○	○
			（04）	1.0				○	○	○	○	○	○	○	○	○
			05	1.2					○	○	○	○	○	○	○	○	○	○	○				8	13
			06	1.5						○	○	○	○	○	○	○	○	○	○
			08	2.0							○	○	○	○	○	○	○	○	○	○
			10	2.5								○	○	○	○	○	○	○	○	○	○		13	19
			13	3.0									○	○	○	○	○	○	○	○	○		13	19
			16	4.0										○	○	○	○	○	○	○	○		19	25
			20	5.0											○	○	○	○	○	○	○
			22	6.0												○	○	○	○	○	○
			25	6.5													○	○	○	○	○
			28	7.0														○	○	○	○
			30	7.5															○	○	○

L（40）・H10 ～ 30  B＝13 全長が（40）でH寸が10 ～ 30の場合、刃先長さは一律13mmになります。
L（50）・H16 ～ 30  B＝19 全長が（50）でH寸が16 ～ 30の場合、刃先長さは一律19mmになります。
H（02）（03）（04）  L40 ～ 70 H寸が（02）（03）（04）の場合、全長Lは40 ～ 70の範囲です。
V（40）・（50）はHFタイプのみの規格です。

注文例

出荷日

追加工

型番リスト

表示件数

...

333

型番

HFDL0202-[40-70/10]-P[1-2/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0202-[40-70/10]-P[1-2/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0202-LC[32-69.9/0.1]-P[1-2/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0202-LC[32-69.9/0.1]-P[1-2/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0302-[40-70/10]-P[1-3/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0302-[40-70/10]-P[1-3/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0302-[40-70/10]-PC[1-1.49/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0302-[40-70/10]-PC[1-1.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0302-LC[32-69.9/0.1]-P[1-3/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0302-LC[32-69.9/0.1]-P[1-3/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0302-LC[32-69.9/0.1]-PC[1-1.49/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0302-LC[32-69.9/0.1]-PC[1-1.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0303-[40-70/10]-P[1-3/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0303-[40-70/10]-P[1-3/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0303-[40-70/10]-PC[1-1.49/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0303-[40-70/10]-PC[1-1.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0303-LC[32-69.9/0.1]-P[1-3/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0303-LC[32-69.9/0.1]-P[1-3/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0303-LC[32-69.9/0.1]-PC[1-1.49/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0303-LC[32-69.9/0.1]-PC[1-1.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0402-[40-70/10]-P[2-4/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0402-[40-70/10]-P[2-4/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0402-[40-70/10]-PC[1-1.99/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0402-[40-70/10]-PC[1-1.99/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0402-LC[32-69.9/0.1]-P[2-4/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0402-LC[32-69.9/0.1]-P[2-4/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0402-LC[32-69.9/0.1]-PC[1-1.99/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0402-LC[32-69.9/0.1]-PC[1-1.99/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0403-[40-70/10]-P[2-4/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0403-[40-70/10]-P[2-4/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0403-[40-70/10]-PC[1-1.99/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0403-[40-70/10]-PC[1-1.99/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0403-LC[32-69.9/0.1]-P[2-4/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0403-LC[32-69.9/0.1]-P[2-4/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0403-LC[32-69.9/0.1]-PC[1-1.99/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0403-LC[32-69.9/0.1]-PC[1-1.99/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0404-[40-70/10]-P[2-4/0.01]-W[1-4/0.01]-F[0,90,180,270]

HFDL0404-[40-70/10]-P[2-4/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0404-[40-70/10]-PC[1-1.99/0.01]-W[1-4/0.01]-F[0,90,180,270]

HFDL0404-[40-70/10]-PC[1-1.99/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0404-LC[32-69.9/0.1]-P[2-4/0.01]-W[1-4/0.01]-F[0,90,180,270]

HFDL0404-LC[32-69.9/0.1]-P[2-4/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0404-LC[32-69.9/0.1]-PC[1-1.99/0.01]-W[1-4/0.01]-F[0,90,180,270]

HFDL0404-LC[32-69.9/0.1]-PC[1-1.99/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0502-[40-70/10]-P[2-5/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0502-[40-70/10]-P[2-5/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0502-[40-70/10]-PC[1-2.49/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0502-[40-70/10]-PC[1-2.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0502-LC[32-69.9/0.1]-P[2-5/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0502-LC[32-69.9/0.1]-P[2-5/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0502-LC[32-69.9/0.1]-PC[1-2.49/0.01]-W[1-2/0.01]-F[0,90,180,270]

HFDL0502-LC[32-69.9/0.1]-PC[1-2.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0503-[40-70/10]-P[2-5/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0503-[40-70/10]-P[2-5/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0503-[40-70/10]-PC[1-2.49/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0503-[40-70/10]-PC[1-2.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0503-LC[32-69.9/0.1]-P[2-5/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0503-LC[32-69.9/0.1]-P[2-5/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

HFDL0503-LC[32-69.9/0.1]-PC[1-2.49/0.01]-W[1-3/0.01]-F[0,90,180,270]

HFDL0503-LC[32-69.9/0.1]-PC[1-2.49/0.01]-WC[0-0.99/0.01]-F[0,90,180,270]

刃先形状

材質

刃先長さ

V(シャンク)

(mm)

H(シャンク)

(mm)

F(フランジ位置指定)

(°)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

D	SKH51相当	L	2	2	0 ～ 270	40 ～ 70	-	1 ～ 2	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	2	2	0 ～ 270	40 ～ 70	-	1 ～ 2	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	2	2	0 ～ 270	-	32 ～ 69.9	1 ～ 2	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	2	2	0 ～ 270	-	32 ～ 69.9	1 ～ 2	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	2	0 ～ 270	40 ～ 70	-	1 ～ 3	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	3	2	0 ～ 270	40 ～ 70	-	1 ～ 3	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	2	0 ～ 270	40 ～ 70	-	-	1 ～ 1.49	-	1 ～ 2	-	10	1個
D	SKH51相当	L	3	2	0 ～ 270	40 ～ 70	-	-	1 ～ 1.49	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	2	0 ～ 270	-	32 ～ 69.9	1 ～ 3	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	3	2	0 ～ 270	-	32 ～ 69.9	1 ～ 3	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	2	0 ～ 270	-	32 ～ 69.9	-	1 ～ 1.49	-	1 ～ 2	-	10	1個
D	SKH51相当	L	3	2	0 ～ 270	-	32 ～ 69.9	-	1 ～ 1.49	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	3	0 ～ 270	40 ～ 70	-	1 ～ 3	-	-	1 ～ 3	-	10	1個
D	SKH51相当	L	3	3	0 ～ 270	40 ～ 70	-	1 ～ 3	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	3	0 ～ 270	40 ～ 70	-	-	1 ～ 1.49	-	1 ～ 3	-	10	1個
D	SKH51相当	L	3	3	0 ～ 270	40 ～ 70	-	-	1 ～ 1.49	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	3	0 ～ 270	-	31 ～ 69.9	1 ～ 3	-	-	1 ～ 3	-	10	1個
D	SKH51相当	L	3	3	0 ～ 270	-	31 ～ 69.9	1 ～ 3	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	3	3	0 ～ 270	-	31 ～ 69.9	-	1 ～ 1.49	-	1 ～ 3	-	10	1個
D	SKH51相当	L	3	3	0 ～ 270	-	31 ～ 69.9	-	1 ～ 1.49	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	2	0 ～ 270	40 ～ 70	-	2 ～ 4	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	4	2	0 ～ 270	40 ～ 70	-	2 ～ 4	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	2	0 ～ 270	40 ～ 70	-	-	1 ～ 1.99	-	1 ～ 2	-	10	1個
D	SKH51相当	L	4	2	0 ～ 270	40 ～ 70	-	-	1 ～ 1.99	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	2	0 ～ 270	-	32 ～ 69.9	2 ～ 4	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	4	2	0 ～ 270	-	32 ～ 69.9	2 ～ 4	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	2	0 ～ 270	-	32 ～ 69.9	-	1 ～ 1.99	-	1 ～ 2	-	10	1個
D	SKH51相当	L	4	2	0 ～ 270	-	32 ～ 69.9	-	1 ～ 1.99	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	3	0 ～ 270	40 ～ 70	-	2 ～ 4	-	-	1 ～ 3	-	10	1個
D	SKH51相当	L	4	3	0 ～ 270	40 ～ 70	-	2 ～ 4	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	3	0 ～ 270	40 ～ 70	-	-	1 ～ 1.99	-	1 ～ 3	-	10	1個
D	SKH51相当	L	4	3	0 ～ 270	40 ～ 70	-	-	1 ～ 1.99	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	3	0 ～ 270	-	31 ～ 69.9	2 ～ 4	-	-	1 ～ 3	-	10	1個
D	SKH51相当	L	4	3	0 ～ 270	-	31 ～ 69.9	2 ～ 4	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	3	0 ～ 270	-	31 ～ 69.9	-	1 ～ 1.99	-	1 ～ 3	-	10	1個
D	SKH51相当	L	4	3	0 ～ 270	-	31 ～ 69.9	-	1 ～ 1.99	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	4	0 ～ 270	40 ～ 70	-	2 ～ 4	-	-	1 ～ 4	-	10	1個
D	SKH51相当	L	4	4	0 ～ 270	40 ～ 70	-	2 ～ 4	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	4	0 ～ 270	40 ～ 70	-	-	1 ～ 1.99	-	1 ～ 4	-	10	1個
D	SKH51相当	L	4	4	0 ～ 270	40 ～ 70	-	-	1 ～ 1.99	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	4	0 ～ 270	-	31 ～ 69.9	2 ～ 4	-	-	1 ～ 4	-	10	1個
D	SKH51相当	L	4	4	0 ～ 270	-	31 ～ 69.9	2 ～ 4	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	4	4	0 ～ 270	-	31 ～ 69.9	-	1 ～ 1.99	-	1 ～ 4	-	10	1個
D	SKH51相当	L	4	4	0 ～ 270	-	31 ～ 69.9	-	1 ～ 1.99	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	2	0 ～ 270	40 ～ 70	-	2 ～ 5	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	5	2	0 ～ 270	40 ～ 70	-	2 ～ 5	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	2	0 ～ 270	40 ～ 70	-	-	1 ～ 2.49	-	1 ～ 2	-	10	1個
D	SKH51相当	L	5	2	0 ～ 270	40 ～ 70	-	-	1 ～ 2.49	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	2	0 ～ 270	-	32 ～ 69.9	2 ～ 5	-	-	1 ～ 2	-	10	1個
D	SKH51相当	L	5	2	0 ～ 270	-	32 ～ 69.9	2 ～ 5	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	2	0 ～ 270	-	32 ～ 69.9	-	1 ～ 2.49	-	1 ～ 2	-	10	1個
D	SKH51相当	L	5	2	0 ～ 270	-	32 ～ 69.9	-	1 ～ 2.49	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	3	0 ～ 270	40 ～ 70	-	2 ～ 5	-	-	1 ～ 3	-	10	1個
D	SKH51相当	L	5	3	0 ～ 270	40 ～ 70	-	2 ～ 5	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	3	0 ～ 270	40 ～ 70	-	-	1 ～ 2.49	-	1 ～ 3	-	10	1個
D	SKH51相当	L	5	3	0 ～ 270	40 ～ 70	-	-	1 ～ 2.49	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	3	0 ～ 270	-	31 ～ 69.9	2 ～ 5	-	-	1 ～ 3	-	10	1個
D	SKH51相当	L	5	3	0 ～ 270	-	31 ～ 69.9	2 ～ 5	-	-	-	0 ～ 0.99	10	1個
D	SKH51相当	L	5	3	0 ～ 270	-	31 ～ 69.9	-	1 ～ 2.49	-	1 ～ 3	-	10	1個
D	SKH51相当	L	5	3	0 ～ 270	-	31 ～ 69.9	-	1 ～ 2.49	-	-	0 ～ 0.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

333

基本情報

基本情報

片フランジタイプのブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼から選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックパンチ　－片フランジ－のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

金型プレス部品

満足度：4.02022/03/09

銅材と真鍮材で抜き用として使用しています。部品の角が出ている為、真鍮材では問題なく加工できますが銅材だと角が欠けてし...もっと読む

0人が参考にしています。

製品に使用

満足度：5.02022/02/09

この商品は、製品に穴をあけるために使用しています。樹脂材に穴をあけるためのものですが、このタイプのものはミスミだけしか取...もっと読む

0人が参考にしています。

顧客から依頼された製品に使用しています

満足度：5.02019/11/13

顧客から設計込みで製作を依頼された製品、プレス抜き金型に使用しています。ブロックパンチは購入したまま使う場合と追加工して...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ブロックパンチ　－片フランジ－	ジェクタブロックパンチ　－片フランジ－	ブロックパンチ-WPC処理-シャンク(取付部)形状　片フランジ	ブロックパンチ-コーティングTiCN処理-シャンク(取付部)形状　片フランジ	ブロックパンチ　-HWコート処理-シャンク(取付部)形状　片フランジ	ブロックパンチ　－両フランジ－
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目〜	3日目〜	6日目〜	6日目〜	6日目〜	3日目〜
先端形状	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
ジェクタ有無	無	有	無	無	無	無
表面処理	なし	なし	WPC	TiCN	HWコート	なし
シャンク(取付部)形状	片フランジ	片フランジ	片フランジ	片フランジ	片フランジ	両フランジ
