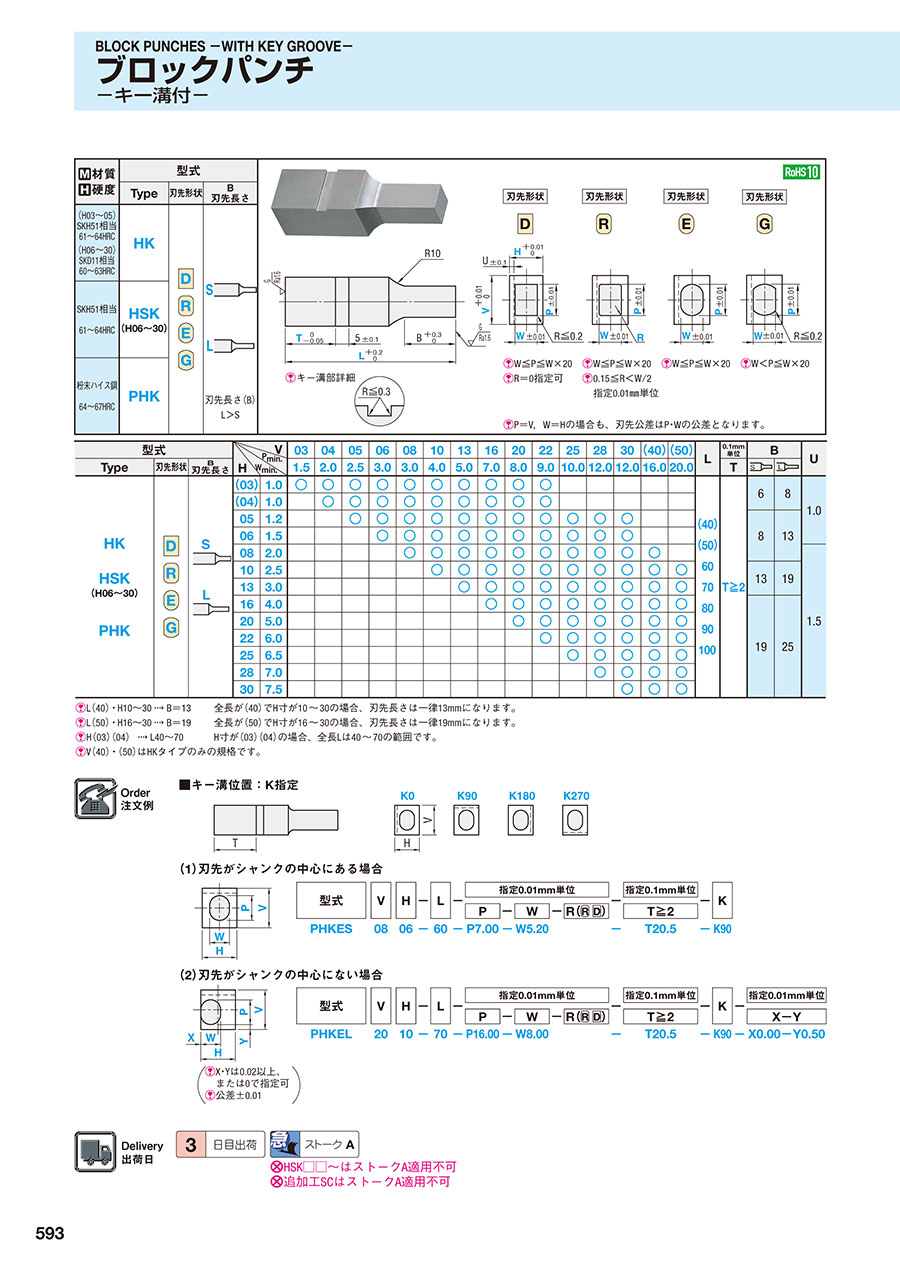

ブロックパンチ　－キー溝付－

カタログ |P.593

4.5

平均満足度4.5

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－外形フリータイプ－

通常出荷日：8 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタブロックパンチ　－キー溝付－

通常出荷日：3 日目～

フランジの代わりにキーで固定保持し、パンチの取り外しが成形面側で可能となったブ...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
無
表面処理
なし
シャンク(取付部)形状
キー溝付

無料3D-CADライブラリー申し込み受付中

未確定：候補が15,460型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様


W≦P R＝0指定可	W≦P 0.15≦R＜W/2 指定0.01mm単位	W≦P	W＜P≦W×20

ℓは固定長です。M寸によってタップ有効長は変化しません。P＝V, W＝Hの場合も、刃先公差はP ・Wの公差となります。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
（H03～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HK
（H03～05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HK
SKH51相当 61～64HRC	HSK （H06～30）
粉末ハイス鋼 64～67HRC	PHK
粉末ハイス鋼 64～67HRC	PHK		刃先長さ（B） L＞S

規格表

型式				V		03	04	05	06	08	10	13	16	20	22	25	28	30	（40）	（50）	L	0.1mm 単位	B		U
Type	刃先形状	B 刃先長さ	H		P min.	1.5	2.0	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0	16.0	20.0		T
Type	刃先形状	B 刃先長さ	H	W min.																		T
HK HSK （H06～30） PHK			（03）	1.0		○	○	○	○	○	○	○	○	○	○						（40）（50） 60 70 80 90 100	T≧2	6	8	1.0
			（04）	1.0			○	○	○	○	○	○	○	○	○								6	8
			05	1.2				○	○	○	○	○	○	○	○	○	○	○					8	13
			06	1.5					○	○	○	○	○	○	○	○	○	○
			08	2.0						○	○	○	○	○	○	○	○	○	○						1.5
			10	2.5							○	○	○	○	○	○	○	○	○	○			13	19
			13	3.0								○	○	○	○	○	○	○	○	○			13	19
			16	4.0									○	○	○	○	○	○	○	○			19	25
			20	5.0										○	○	○	○	○	○	○
			22	6.0											○	○	○	○	○	○
			25	6.5												○	○	○	○	○
			28	7.0													○	○	○	○
			30	7.5														○	○	○

L（40）・H10～30  B＝13 全長が（40）でH寸が10 ～ 30の場合、刃先長さは一律13mmになります。
L（50）・H16～30  B＝19 全長が（50）でH寸が16 ～ 30の場合、刃先長さは一律19mmになります。
H（03）（04）  L40～70 H寸が（03）（04）の場合、全長Lは40 ～ 70の範囲です。
V（40）・（50）はHKタイプのみの規格です。

注文例

出荷日

追加工

型番リスト

表示件数

...

258

型番

HKDL0303-[40-70/10]-P[1-3/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0303-[40-70/10]-P[1-3/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0303-[40-70/10]-PC[1-1.49/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0303-[40-70/10]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0303-LC[32-69.9/0.1]-P[1-3/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0303-LC[32-69.9/0.1]-P[1-3/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0303-LC[32-69.9/0.1]-PC[1-1.49/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0303-LC[32-69.9/0.1]-PC[1-1.49/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-[40-70/10]-P[2-4/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-[40-70/10]-P[2-4/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-[40-70/10]-PC[1.2-1.99/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-[40-70/10]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-LC[32-69.9/0.1]-P[2-4/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-LC[32-69.9/0.1]-P[2-4/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-LC[32-69.9/0.1]-PC[1.2-1.99/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0403-LC[32-69.9/0.1]-PC[1.2-1.99/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-[40-70/10]-P[2-4/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-[40-70/10]-P[2-4/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-[40-70/10]-PC[1.2-1.99/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-[40-70/10]-PC[1.2-1.99/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-LC[32-69.9/0.1]-P[2-4/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-LC[32-69.9/0.1]-P[2-4/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-LC[32-69.9/0.1]-PC[1.2-1.99/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0404-LC[32-69.9/0.1]-PC[1.2-1.99/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-[40-70/10]-P[2-5/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-[40-70/10]-P[2-5/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-[40-70/10]-PC[1.5-2.49/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-[40-70/10]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-LC[32-69.9/0.1]-P[2-5/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-LC[32-69.9/0.1]-P[2-5/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-LC[32-69.9/0.1]-PC[1.5-2.49/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0503-LC[32-69.9/0.1]-PC[1.5-2.49/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-[40-70/10]-P[2-5/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-[40-70/10]-P[2-5/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-[40-70/10]-PC[1-2.49/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-[40-70/10]-PC[1-2.49/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-LC[32-69.9/0.1]-P[2-5/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-LC[32-69.9/0.1]-P[2-5/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-LC[32-69.9/0.1]-PC[1-2.49/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0504-LC[32-69.9/0.1]-PC[1-2.49/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-[40-100/10]-P[2-5/0.01]-W[1-5/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-[40-100/10]-P[2-5/0.01]-WC[0.75-1.19/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-[40-100/10]-PC[1.5-2.49/0.01]-W[1-5/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-[40-100/10]-PC[1.5-2.49/0.01]-WC[0.75-1.19/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-LC[32-99.9/0.1]-P[2-5/0.01]-W[1-5/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-LC[32-99.9/0.1]-P[2-5/0.01]-WC[0.75-1.19/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-LC[32-99.9/0.1]-PC[1.5-2.49/0.01]-W[1-5/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0505-LC[32-99.9/0.1]-PC[1.5-2.49/0.01]-WC[0.75-1.19/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-[40-70/10]-P[3-6/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-[40-70/10]-P[3-6/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-[40-70/10]-PC[1.8-2.99/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-[40-70/10]-PC[1.8-2.99/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-LC[32-69.9/0.1]-P[3-6/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-LC[32-69.9/0.1]-P[3-6/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-LC[32-69.9/0.1]-PC[1.8-2.99/0.01]-W[1-3/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0603-LC[32-69.9/0.1]-PC[1.8-2.99/0.01]-WC[0.5-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0604-[40-70/10]-P[3-6/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0604-[40-70/10]-P[3-6/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0604-[40-70/10]-PC[1.8-2.99/0.01]-W[1-4/0.01]-K[0,90,180,270]-T[2-55/0.1]

HKDL0604-[40-70/10]-PC[1.8-2.99/0.01]-WC[0.6-0.99/0.01]-K[0,90,180,270]-T[2-55/0.1]
