ブロックパンチ　－タップ付－

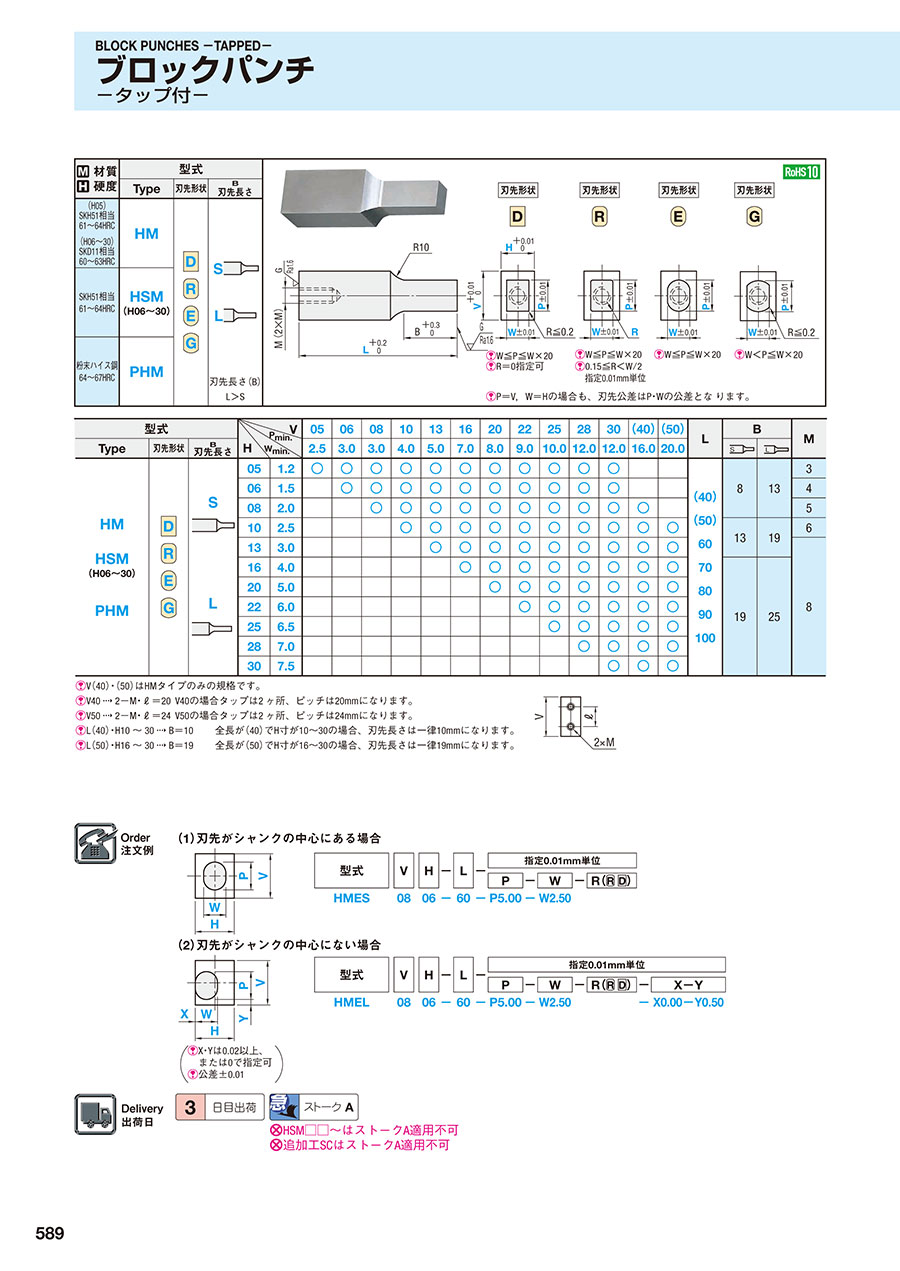

カタログ |P.589

4.8

平均満足度4.8

この商品のレビューをみる（7件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－両フランジ－

4.7

通常価格(税別)： 12,001円 (税込価格：13,201円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ブロックパンチ　－外形フリータイプ－

通常出荷日：8 日目

刃先形状を4タイプから選択可能なタップ付ブロックパンチです。材質はダイス鋼、ハ...

詳細情報を確認する

先端形状
ノーマル
ジェクタ有無
無
表面処理
なし
シャンク(取付部)形状
タップ付

無料3D-CADライブラリー申し込み受付中

未確定：候補が13,032型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様


W≦P≦W×20 R＝0指定可	W≦P≦W×20 0.15≦R＜W/2 指定0.01mm単位	W≦P≦W×20	W＜P≦W×20

P＝V, W＝Hの場合も、刃先公差はP・Wの公差となります。

材質硬度	型式
材質硬度	Type	刃先形状	B 刃先長さ
（H05） SKH51相当 61～64HRC （H06～30） SKD11相当 60～63HRC	HM
SKH51相当 61～64HRC	HSM （H06～30）
粉末ハイス鋼 64～67HRC	PHM
粉末ハイス鋼 64～67HRC	PHM		刃先長さ（B） L＞S

規格表

型式					V	05	06	08	10	13	16	20	22	25	28	30	（40）	（50）	L	B		M
Type	刃先形状	B 刃先長さ	H		P min.	2.5	3.0	3.0	4.0	5.0	7.0	8.0	9.0	10.0	12.0	12.0	16.0	20.0
Type	刃先形状	B 刃先長さ	H	W min.
HM HSM （H06～30） PHM			05	1.2		○	○	○	○	○	○	○	○	○	○	○			（40）（50） 60 70 80 90 100	8	13	3
			06	1.5			○	○	○	○	○	○	○	○	○	○						4
			08	2.0				○	○	○	○	○	○	○	○	○	○					5
			10	2.5					○	○	○	○	○	○	○	○	○	○		13	19	6
			13	3.0						○	○	○	○	○	○	○	○	○		13	19	8
			16	4.0							○	○	○	○	○	○	○	○		19	25
			20	5.0								○	○	○	○	○	○	○
			22	6.0									○	○	○	○	○	○
			25	6.5										○	○	○	○	○
			28	7.0											○	○	○	○
			30	7.5												○	○	○

V（40）・（50）はHMタイプのみの規格です。
V40  2-M・ℓ＝20  V40の場合タップは2ヶ所、ピッチは20mmになります。
V50  2-M・ℓ＝24  V50の場合タップは2ヶ所、ピッチは24mmになります。
L（40）・H10～30  B＝10 全長が（40）でH寸が10～30の場合、刃先長さは一律10mmになります。
L（50）・H16～30  B＝19 全長が（50）でH寸が16～30の場合、刃先長さは一律19mmになります。

ブロックパンチ -タップ付-

注文例

出荷日

追加工

型番リスト

表示件数

...

218

型番

HMDL0505-[40-100/10]-P[2-5/0.01]-W[1-5/0.01]

HMDL0505-[40-100/10]-P[2-5/0.01]-WC[0.75-1.19/0.01]

HMDL0505-[40-100/10]-PC[1.5-2.49/0.01]-W[1-5/0.01]

HMDL0505-[40-100/10]-PC[1.5-2.49/0.01]-WC[0.75-1.19/0.01]

HMDL0505-LC[32-99.9/0.1]-P[2-5/0.01]-W[1-5/0.01]

HMDL0505-LC[32-99.9/0.1]-P[2-5/0.01]-WC[0.75-1.19/0.01]

HMDL0505-LC[32-99.9/0.1]-PC[1.5-2.49/0.01]-W[1-5/0.01]

HMDL0505-LC[32-99.9/0.1]-PC[1.5-2.49/0.01]-WC[0.75-1.19/0.01]

HMDL0605-[40-100/10]-P[3-6/0.01]-W[1-5/0.01]

HMDL0605-[40-100/10]-P[3-6/0.01]-WC[0.75-1.19/0.01]

HMDL0605-[40-100/10]-PC[1-2.99/0.01]-W[1-5/0.01]

HMDL0605-[40-100/10]-PC[1-2.99/0.01]-WC[0.75-1.19/0.01]

HMDL0605-LC[32-99.9/0.1]-P[3-6/0.01]-W[1-5/0.01]

HMDL0605-LC[32-99.9/0.1]-P[3-6/0.01]-WC[0.75-1.19/0.01]

HMDL0605-LC[32-99.9/0.1]-PC[1-2.99/0.01]-W[1-5/0.01]

HMDL0605-LC[32-99.9/0.1]-PC[1-2.99/0.01]-WC[0.75-1.19/0.01]

HMDL0606-[40-100/10]-P[3-6/0.01]-W[1.5-6/0.01]

HMDL0606-[40-100/10]-P[3-6/0.01]-WC[0.9-1.49/0.01]

HMDL0606-[40-100/10]-PC[1.8-2.99/0.01]-W[1.5-6/0.01]

HMDL0606-[40-100/10]-PC[1.8-2.99/0.01]-WC[0.9-1.49/0.01]

HMDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-W[1.5-6/0.01]

HMDL0606-LC[32-99.9/0.1]-P[3-6/0.01]-WC[0.9-1.49/0.01]

HMDL0606-LC[32-99.9/0.1]-PC[1.8-2.99/0.01]-W[1.5-6/0.01]

HMDL0606-LC[32-99.9/0.1]-PC[1.8-2.99/0.01]-WC[0.9-1.49/0.01]

HMDL0805-[40-100/10]-P[3-8/0.01]-W[1-5/0.01]

HMDL0805-[40-100/10]-P[3-8/0.01]-WC[0.75-1.19/0.01]

HMDL0805-[40-100/10]-PC[2.4-2.99/0.01]-W[1-5/0.01]

HMDL0805-[40-100/10]-PC[2.4-2.99/0.01]-WC[0.75-1.19/0.01]

HMDL0805-LC[32-99.9/0.1]-P[3-8/0.01]-W[1-5/0.01]

HMDL0805-LC[32-99.9/0.1]-P[3-8/0.01]-WC[0.75-1.19/0.01]

HMDL0805-LC[32-99.9/0.1]-PC[2.4-2.99/0.01]-W[1-5/0.01]

HMDL0805-LC[32-99.9/0.1]-PC[2.4-2.99/0.01]-WC[0.75-1.19/0.01]

HMDL0806-[40-100/10]-P[3-8/0.01]-W[1-6/0.01]

HMDL0806-[40-100/10]-P[3-8/0.01]-WC[0.9-1.49/0.01]

HMDL0806-[40-100/10]-PC[2.4-2.99/0.01]-W[1-6/0.01]

HMDL0806-[40-100/10]-PC[2.4-2.99/0.01]-WC[0.9-1.49/0.01]

HMDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-W[1-6/0.01]

HMDL0806-LC[32-99.9/0.1]-P[3-8/0.01]-WC[0.9-1.49/0.01]

HMDL0806-LC[32-99.9/0.1]-PC[2.4-2.99/0.01]-W[1-6/0.01]

HMDL0806-LC[32-99.9/0.1]-PC[2.4-2.99/0.01]-WC[0.9-1.49/0.01]

HMDL0808-[40-100/10]-P[3-8/0.01]-W[2-8/0.01]

HMDL0808-[40-100/10]-P[3-8/0.01]-WC[1.2-1.99/0.01]

HMDL0808-[40-100/10]-PC[2.4-2.99/0.01]-W[2-8/0.01]

HMDL0808-[40-100/10]-PC[2.4-2.99/0.01]-WC[1.2-1.99/0.01]

HMDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-W[2-8/0.01]

HMDL0808-LC[32-99.9/0.1]-P[3-8/0.01]-WC[1.2-1.99/0.01]

HMDL0808-LC[32-99.9/0.1]-PC[2.4-2.99/0.01]-W[2-8/0.01]

HMDL0808-LC[32-99.9/0.1]-PC[2.4-2.99/0.01]-WC[1.2-1.99/0.01]

HMDL1005-[40-100/10]-P[4-10/0.01]-W[1-5/0.01]

HMDL1005-[40-100/10]-P[4-10/0.01]-WC[0.75-1.19/0.01]

HMDL1005-[40-100/10]-PC[3-3.99/0.01]-W[1-5/0.01]

HMDL1005-[40-100/10]-PC[3-3.99/0.01]-WC[0.75-1.19/0.01]

HMDL1005-LC[32-99.9/0.1]-P[4-10/0.01]-W[1-5/0.01]

HMDL1005-LC[32-99.9/0.1]-P[4-10/0.01]-WC[0.75-1.19/0.01]

HMDL1005-LC[32-99.9/0.1]-PC[3-3.99/0.01]-W[1-5/0.01]

HMDL1005-LC[32-99.9/0.1]-PC[3-3.99/0.01]-WC[0.75-1.19/0.01]

HMDL1006-[40-100/10]-P[4-10/0.01]-W[1-6/0.01]

HMDL1006-[40-100/10]-P[4-10/0.01]-WC[0.9-1.49/0.01]

HMDL1006-[40-100/10]-PC[3-3.99/0.01]-W[1-6/0.01]

HMDL1006-[40-100/10]-PC[3-3.99/0.01]-WC[0.9-1.49/0.01]

刃先形状

材質

刃先長さ

V(シャンク)

(mm)

H(シャンク)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

D	SKH51相当	L	5	5	40 ～ 100	-	2 ～ 5	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	5	5	40 ～ 100	-	2 ～ 5	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	5	5	40 ～ 100	-	-	1.5 ～ 2.49	-	1 ～ 5	-	10	1個
D	SKH51相当	L	5	5	40 ～ 100	-	-	1.5 ～ 2.49	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	5	5	-	32 ～ 99.9	2 ～ 5	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	5	5	-	32 ～ 99.9	2 ～ 5	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	5	5	-	32 ～ 99.9	-	1.5 ～ 2.49	-	1 ～ 5	-	10	1個
D	SKH51相当	L	5	5	-	32 ～ 99.9	-	1.5 ～ 2.49	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	6	5	40 ～ 100	-	3 ～ 6	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	6	5	40 ～ 100	-	3 ～ 6	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	6	5	40 ～ 100	-	-	1 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	6	5	40 ～ 100	-	-	1 ～ 2.99	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	6	5	-	32 ～ 99.9	3 ～ 6	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	6	5	-	32 ～ 99.9	3 ～ 6	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	6	5	-	32 ～ 99.9	-	1 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	6	5	-	32 ～ 99.9	-	1 ～ 2.99	-	-	0.75 ～ 1.19	10	1個
D	SKD11相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	1.5 ～ 6	-	10	1個
D	SKD11相当	L	6	6	40 ～ 100	-	3 ～ 6	-	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	6	6	40 ～ 100	-	-	1.8 ～ 2.99	-	1.5 ～ 6	-	10	1個
D	SKD11相当	L	6	6	40 ～ 100	-	-	1.8 ～ 2.99	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	6	6	-	32 ～ 99.9	3 ～ 6	-	-	1.5 ～ 6	-	10	1個
D	SKD11相当	L	6	6	-	32 ～ 99.9	3 ～ 6	-	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	6	6	-	32 ～ 99.9	-	1.8 ～ 2.99	-	1.5 ～ 6	-	10	1個
D	SKD11相当	L	6	6	-	32 ～ 99.9	-	1.8 ～ 2.99	-	-	0.9 ～ 1.49	10	1個
D	SKH51相当	L	8	5	40 ～ 100	-	3 ～ 8	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	8	5	40 ～ 100	-	3 ～ 8	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	8	5	40 ～ 100	-	-	2.4 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	8	5	40 ～ 100	-	-	2.4 ～ 2.99	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	8	5	-	32 ～ 99.9	3 ～ 8	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	8	5	-	32 ～ 99.9	3 ～ 8	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	8	5	-	32 ～ 99.9	-	2.4 ～ 2.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	8	5	-	32 ～ 99.9	-	2.4 ～ 2.99	-	-	0.75 ～ 1.19	10	1個
D	SKD11相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	1 ～ 6	-	10	1個
D	SKD11相当	L	8	6	40 ～ 100	-	3 ～ 8	-	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	8	6	40 ～ 100	-	-	2.4 ～ 2.99	-	1 ～ 6	-	10	1個
D	SKD11相当	L	8	6	40 ～ 100	-	-	2.4 ～ 2.99	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	8	6	-	32 ～ 99.9	3 ～ 8	-	-	1 ～ 6	-	10	1個
D	SKD11相当	L	8	6	-	32 ～ 99.9	3 ～ 8	-	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	8	6	-	32 ～ 99.9	-	2.4 ～ 2.99	-	1 ～ 6	-	10	1個
D	SKD11相当	L	8	6	-	32 ～ 99.9	-	2.4 ～ 2.99	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	2 ～ 8	-	10	1個
D	SKD11相当	L	8	8	40 ～ 100	-	3 ～ 8	-	-	-	1.2 ～ 1.99	10	1個
D	SKD11相当	L	8	8	40 ～ 100	-	-	2.4 ～ 2.99	-	2 ～ 8	-	10	1個
D	SKD11相当	L	8	8	40 ～ 100	-	-	2.4 ～ 2.99	-	-	1.2 ～ 1.99	10	1個
D	SKD11相当	L	8	8	-	32 ～ 99.9	3 ～ 8	-	-	2 ～ 8	-	10	1個
D	SKD11相当	L	8	8	-	32 ～ 99.9	3 ～ 8	-	-	-	1.2 ～ 1.99	10	1個
D	SKD11相当	L	8	8	-	32 ～ 99.9	-	2.4 ～ 2.99	-	2 ～ 8	-	10	1個
D	SKD11相当	L	8	8	-	32 ～ 99.9	-	2.4 ～ 2.99	-	-	1.2 ～ 1.99	10	1個
D	SKH51相当	L	10	5	40 ～ 100	-	4 ～ 10	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	5	40 ～ 100	-	4 ～ 10	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	10	5	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	5	40 ～ 100	-	-	3 ～ 3.99	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	10	5	-	32 ～ 99.9	4 ～ 10	-	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	5	-	32 ～ 99.9	4 ～ 10	-	-	-	0.75 ～ 1.19	10	1個
D	SKH51相当	L	10	5	-	32 ～ 99.9	-	3 ～ 3.99	-	1 ～ 5	-	10	1個
D	SKH51相当	L	10	5	-	32 ～ 99.9	-	3 ～ 3.99	-	-	0.75 ～ 1.19	10	1個
D	SKD11相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	1 ～ 6	-	10	1個
D	SKD11相当	L	10	6	40 ～ 100	-	4 ～ 10	-	-	-	0.9 ～ 1.49	10	1個
D	SKD11相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	1 ～ 6	-	10	1個
D	SKD11相当	L	10	6	40 ～ 100	-	-	3 ～ 3.99	-	-	0.9 ～ 1.49	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

218

基本情報

基本情報

刃先形状を4タイプから選択可能なタップ付ブロックパンチです。材質はダイス鋼、ハイス鋼、粉末ハイス鋼より選択可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ブロックパンチ　－タップ付－のレビュー

4.8平均満足度：4.87件のレビュー

星5
86%
星4
14%
星3
0%
星2
0%
星1
0%

金型

満足度：5.02022/02/09

この商品は、自社のプレス金型に使用しています。自社の規格に合うものをミスミのカタログから選んで、購入したものになります。...もっと読む

1人が参考にしています。

金型の部品

満足度：5.02023/04/28

自社の規格に合うものを選んで、購入しました。プレス金型に使用しています。問題なく使用できていますし、製品の仕上がりに...もっと読む

0人が参考にしています。

金型で使用

満足度：5.02023/03/23

いつも金型の交換用に使用していますが、コストパフォーマンス抜群です。

0人が参考にしています。

金型部品

満足度：5.02022/08/31

金型部品に使用納期も遅れるこのなく届き品質的にも満足いくものでした。

0人が参考にしています。

金型に使用

満足度：5.02022/02/09

この商品は、金型に使用しています。使い勝手のいい商品なので、愛用しています。精度もいいので、製品もきれいに仕上がりますし...もっと読む

0人が参考にしています。

7件全て見る

よくあるご質問（FAQ）

Q刃先形状EのP（直線）とW（円弧）のつなぎ目のRはいくつですか？

つなぎ目はR10程度になります。

この商品を見た人は、こんな商品も見ています

	今見ている商品ブロックパンチ　－タップ付－	ブロックパンチ-WPC処理-シャンク(取付部)形状　タップ付	ブロックパンチ-コーティングTiCN処理-シャンク(取付部)形状　タップ付	ブロックパンチ　-HWコート処理-シャンク(取付部)形状　タップ付	ブロックパンチ	ブロックパンチ -RWコーティング（Al-Cr系コート+WPC（R）処理）タップ付-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	3日目	6日目	6日目	6日目	3日目	7日目
先端形状	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル	ノーマル
ジェクタ有無	無	無	無	無	無	無
表面処理	なし	WPC	TiCN	HWコート	なし	RWコーティング
シャンク(取付部)形状	タップ付	タップ付	タップ付	タップ付	標準	タップ付
