ツバ付ボタンダイ用カラー
- 通常単価(税別)
- -
- 税込単価
- -
ツバ付きボタンダイの高さ調整用カラーです。追加工LKCで0.05mmレンジの全...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図・製品仕様
材質 SKS3
硬度 58～60HRC
規格表
| D 0/-0.1 | d +0.2/0 | 型式 | L 指定0.1mm単位 | |
|---|---|---|---|---|
| Type | No. | |||
| 11 | 5.4 | HBDC | 8 | 10.0～60.0 |
| 13 | 7.8 | 10 | ||
| 16 | 10 | 13 | ||
| 19 | 12.4 | 16 | ||
| 23 | 14.6 | 20 | ||
| 25 | 16.8 | 22 | ||
| 28 | 18.8 | 25 | ||
| 35 | 23 | 32 | ||
注文例
出荷日
追加工
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

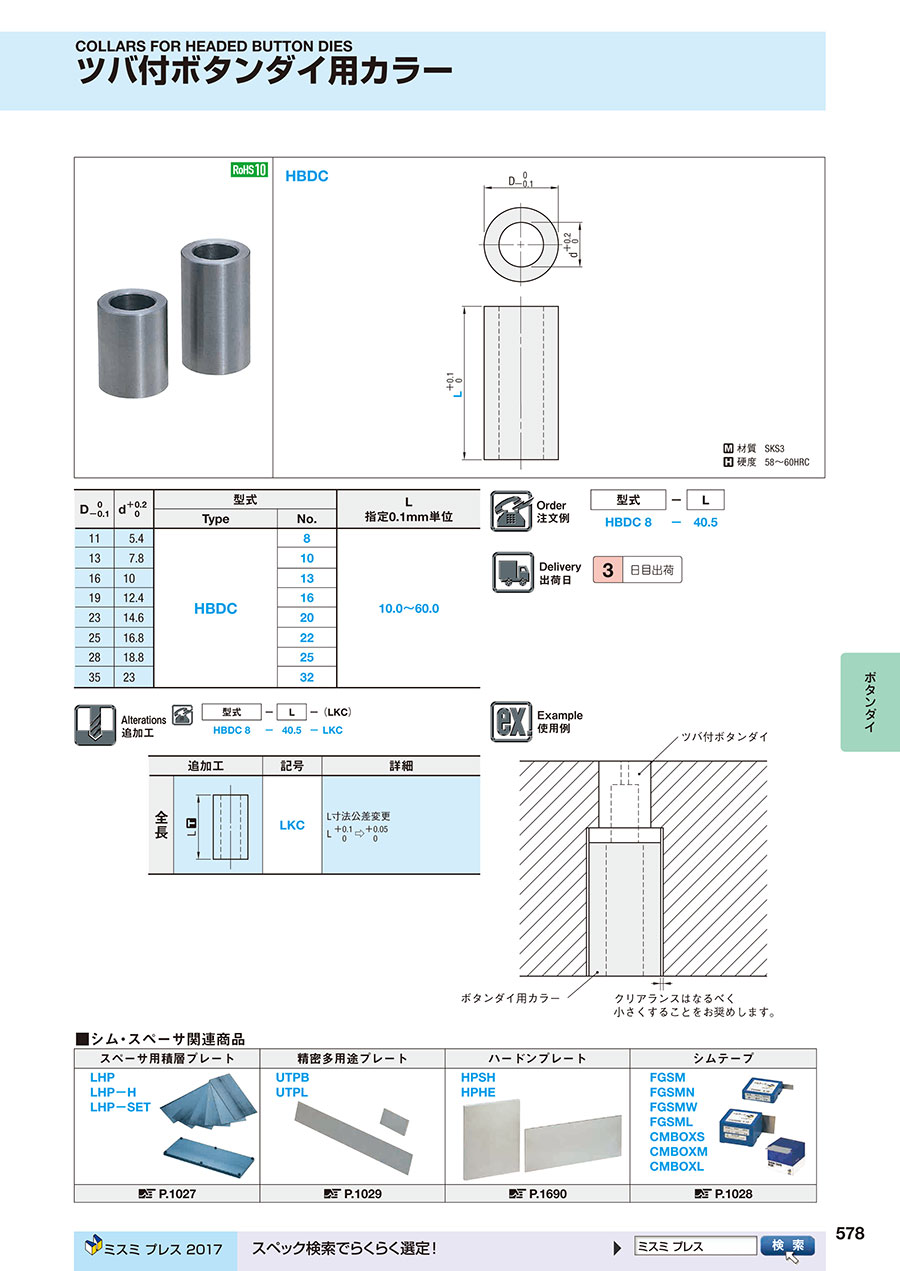

カタログ
ツバ付ボタンダイ用カラーのレビュー
金型
5
5.02022/06/08
この商品は金型に使用しています。特に問題なく使えていると思います。自社では各種金型用の部品、部材を使用していて、ミスミの...もっと読む
0人が参考にしています。
