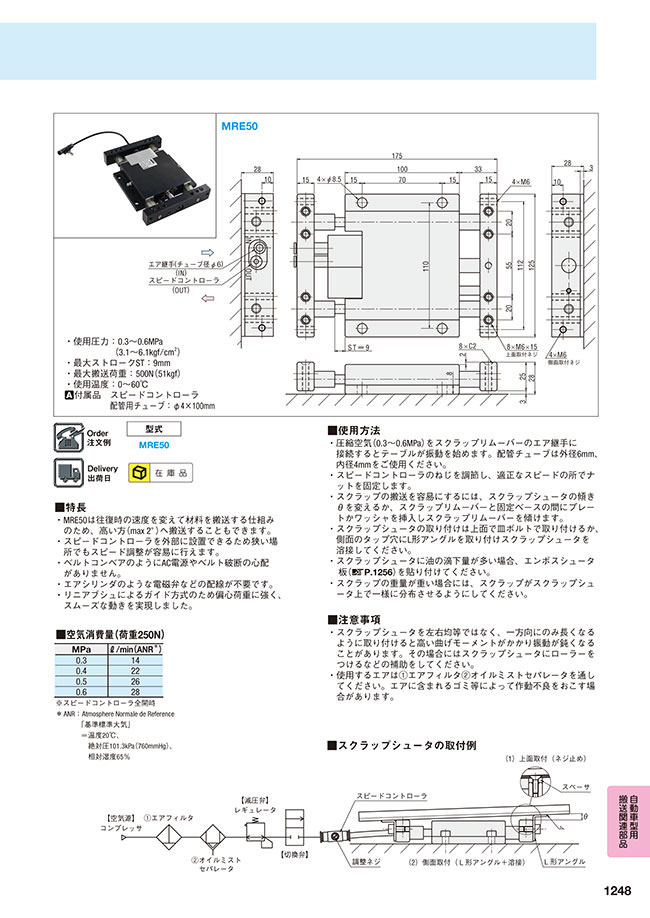

スクラップリムーバー　-最大搬送加重500N-

外形図・製品仕様

・使用圧力：0.3～0.6MPa（3.1～6.1kgf/cm²）
・最大ストロークST：9mm
・最大搬送荷重：500N（51kgf）
・使用温度：0～60℃
付属品  スピードコントローラ
    配管用チューブ：φ4×100mm

注文例

出荷日

関連情報

■特長
・ MRE50は往復時の速度を変えて材料を搬送する仕組みのため、高い方（max 2°）へ搬送することもできます。
・ スピードコントローラを外部に設置できるため狭い場所でもスピード調整が容易に行えます。
・ ベルトコンベアのようにAC電源やベルト破断の心配がありません。
・エアシリンダのような電磁弁などの配線が不要です。
・ リニアブシュによるガイド方式のため偏心荷重に強く、スムーズな動きを実現しました。
■空気消費量（荷重250N）

※スピードコントローラ全開時
※ANR：Atmosphere Normale de Reference
「基準標準大気」=温度20℃、 絶対圧101.3kPa（760mmHg）、 相対湿度65%

■使用方法
・ 圧縮空気（0.3～0.6MPa）をスクラップリムーバーのエア継手に接続するとテーブルが振動を始めます。配管チューブは外径6mm、内径4mmをご使用ください。
・ スピードコントローラのねじを調節し、適正なスピードの所でナットを固定します。
・ スクラップの搬送を容易にするには、スクラップシュータの傾きθを変えるか、スクラップリムーバーと固定ベースの間にプレートかワッシャを挿入しスクラップリムーバーを傾けます。
・ スクラップシュータの取り付けは上面で皿ボルトで取り付けるか、側面のタップ穴にL形アングルを取り付けスクラップシュータを溶接してください。
・ スクラップシュータに油の滴下量が多い場合、エンボスシュータ板（P.1256）を貼り付けてください。
・ スクラップの重量が重い場合には、スクラップがスクラップシュータ上で一様に分布させるようにしてください。
■注意事項
・ スクラップシュータを左右均等ではなく、一方向にのみ長くなるように取り付けると高い曲げモーメントがかかり振動が鈍くなることがあります。その場合にはスクラップシュータにローラーを
つけるなどの補助をしてください。
・ 使用するエアは（1）エアフィルタ（2）オイルミストセパレータを通してください。エアに含まれるゴミ等によって作動不良をおこす場合があります。

■スクラップシュータの取付例
