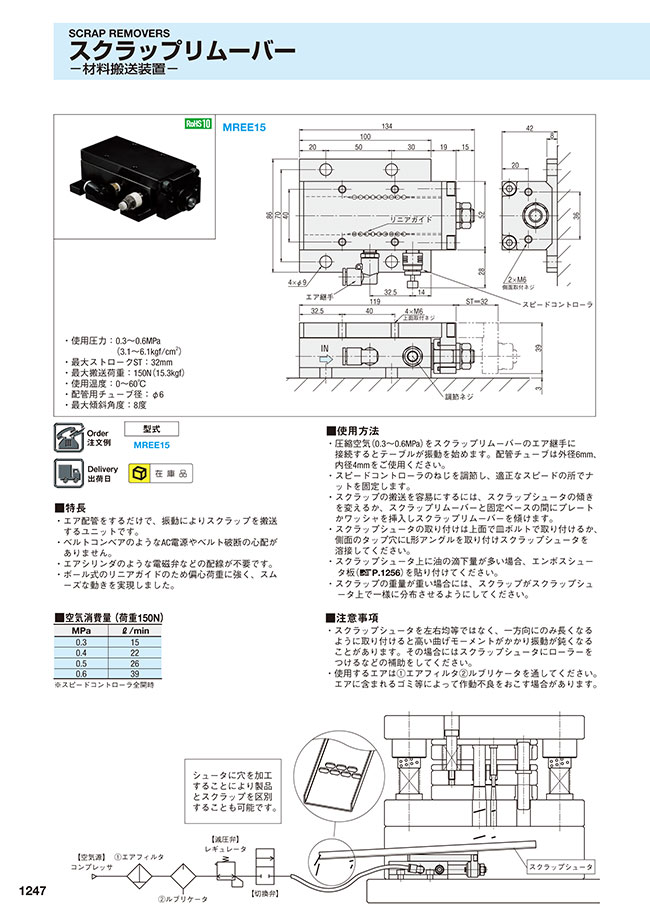

スクラップリムーバー　-最大搬送加重150N-

外形図・製品仕様

・使用圧力： 0.3～0.6MPa（3.1～6.1kgf/cm²）
・最大ストロークST：32mm
・最大搬送荷重：150N（15.3kgf）
・使用温度：0～60℃
・配管用チューブ径：φ6
・最大傾斜角度：8度

注文例

出荷日

関連情報

■特長
・ エア配管をするだけで、振動によりスクラップを搬送するユニットです。
・ ベルトコンベアのようなAC電源やベルト破断の心配がありません。
・エアシリンダのような電磁弁などの配線が不要です。
・ ボール式のリニアガイドのため偏心荷重に強く、スムーズな動きを実現しました。
■空気消費量（荷重150N）

※スピードコントローラ全開時

■使用方法
・ 圧縮空気（0.3～0.6MPa）をスクラップリムーバーのエア継手に接続するとテーブルが振動を始めます。配管チューブは外径6mm、内径4mmをご使用ください。
・ スピードコントローラのねじを調節し、適正なスピードの所でナットを固定します。
・ スクラップの搬送を容易にするには、スクラップシュータの傾きを変えるか、スクラップリムーバーと固定べースの間にプレートかワッシャを挿入しスクラップリムーバーを傾けます。
・ スクラップシュータの取り付けは上面で皿ボルトで取り付けるか、側面のタップ穴にL形アングルを取り付けスクラップシュータを溶接してください。
・ スクラップシュータ上に油の滴下量が多い場合、エンボスシュータ板（P.1256）を貼り付けてください。
・ スクラップの重量が重い場合には、スクラップがスクラップシュータ上で一様に分布させるようにしてください。
■注意事項
・ スクラップシュータを左右均等ではなく、一方向にのみ長くなるように取り付けると高い曲げモーメントがかかり振動が鈍くなることがあります。その場合にはスクラップシュータにローラーをつけるなどの補助をしてください。
・ 使用するエアは（1）エアフィルタ2ルブリケータを通してください。エアに含まれるゴミ等によって作動不良をおこす場合があります。
