プレス金型部品技術窓口
スクラップバキュームユニット
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

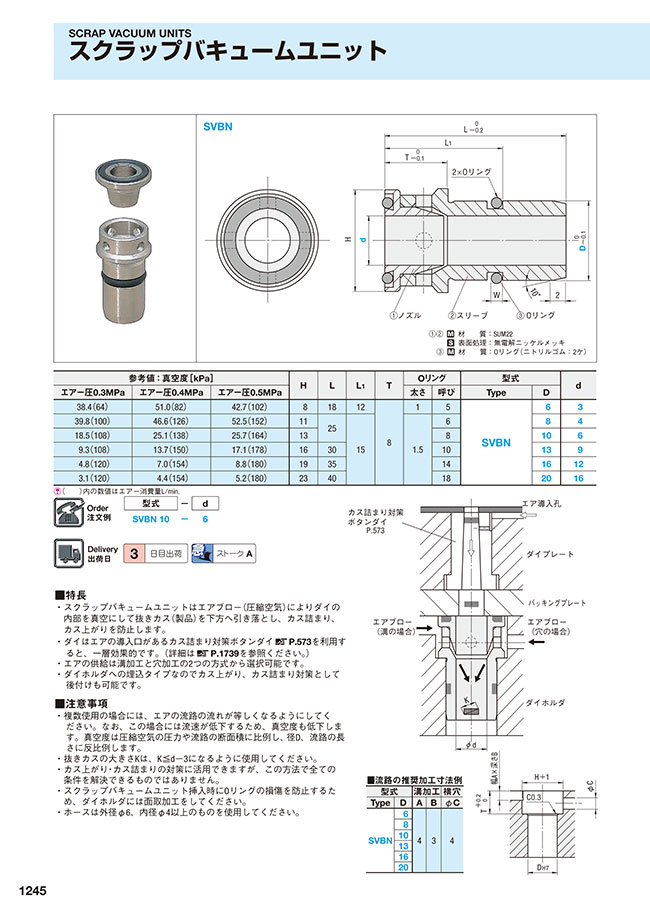

外形図・製品仕様
（1）（2）
材 質：SUM22
表面処理：無電解ニッケルメッキ
（3）
材 質：Oリング（ニトリルゴム：2ケ）
規格表
| 参考値：真空度［kPa］ | H | L | L1 | T | Oリング | 型式 | d | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| エアー圧0.3MPa | エアー圧0.4MPa | エアー圧0.5MPa | 太さ | 呼び | Type | D | |||||
| 38.4（64） | 51.0（82） | 42.7（102） | 8 | 18 | 12 | 8 | 1 | 5 | SVBN | 6 | 3 |
| 39.8（100） | 46.6（126） | 52.5（152） | 11 | 25 | 15 | 1.5 | 6 | 8 | 4 | ||
| 18.5（108） | 25.1（138） | 25.7（164） | 13 | 8 | 10 | 6 | |||||
| 9.3（108） | 13.7（150） | 17.1（178） | 16 | 30 | 10 | 13 | 9 | ||||
| 4.8（120） | 7.0（154） | 8.8（180） | 19 | 35 | 14 | 16 | 12 | ||||
| 3.1（120） | 4.4（154） | 5.2（180） | 23 | 40 | 18 | 20 | 16 | ||||
（ ）内の数値はエアー消費量L/min.
注文例
出荷日
関連情報
■特長
・ スクラップバキュームユニットはエアブロー（圧縮空気）によりダイの内部を真空にして抜きカス（製品）を下方へ引き落とし、カス詰まり、
カス上がりを防止します。
・ ダイはエアの導入口があるカス詰まり対策ボタンダイP.573を利用すると、一層効果的です。（詳細はP.1739を参照ください。）
・ エアの供給は溝加工と穴加工の2つの方式から選択可能です。
・ ダイホルダへの埋込タイプなのでカス上がり、カス詰まり対策として後付けも可能です。
■注意事項
・ 複数使用の場合には、エアの流路の流れが等しくなるようにしてください。なお、この場合には流速が低下するため、真空度も低下します。真空度は圧縮空気の圧力や流路の断面積に比例し、 径D、流路の長さに反比例します。
・ 抜きカスの大きさKは、K≦d-3になるように使用してください。
・ カス上がり・カス詰まりの対策に活用できますが、この方法で全ての条件を解決できるものではありません。
・ スクラップバキュームユニット挿入時にOリングの損傷を防止するため、ダイホルダには面取加工をしてください。
・ ホースは外径φ6、内径φ4以上のものを使用してください。
■流路の推奨加工寸法例
| 型式 | 溝加工 | 横穴 | ||
|---|---|---|---|---|
| Type | D | A | B | φC |
| SVBN | 6 | 4 | 3 | 4 |
| 8 | ||||
| 10 | ||||
| 13 | ||||
| 16 | ||||
| 20 | ||||
絞り込み条件：2 項目の仕様が未選択です
D(外径)(mm)
- 6
- 8
- 10
- 13
- 16
- 20
d(内径)(mm)
- 3
- 4
- 6
- 9
- 12
- 16
タイプ
- SVBN
CAD
- 2D
- 3D
出荷日
- すべて
- 3日以内
詳細情報
基本情報
エアブローによりダイ内部を真空にして抜きカスを下に落とし、カス詰まり、カス上がりを防止するスクラップバキュームユニットです。
よくあるご質問（FAQ）
その他の寸法につきましては、プラ型カタログに掲載している「ORS」でご注文可能です。
