ミスミ

斜面抜きボタンダイ　－ノック止めタイプ－

カタログ |P.541

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボタンダイ　－ツバ付・レギュラータイプ－　-ノーマル・α処理®-

4.4

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボタンダイ　－ストレート・レギュラータイプ－　-ノーマル・α処理®-

4.7

通常出荷日：2 日目～

・ボタンダイの交換作業効率アップに役立つ新商品が発売しました。詳細はこちらをご...

詳細情報を確認する

外形状
ノック止め
内部形状
レギュラー
カス上がり対策
なし
カス詰り対策有無
無
材質
SKD11相当

無料3D-CADライブラリー申し込み受付中

未確定：候補が580型番あります。

商品情報
型番リスト
詳細情報

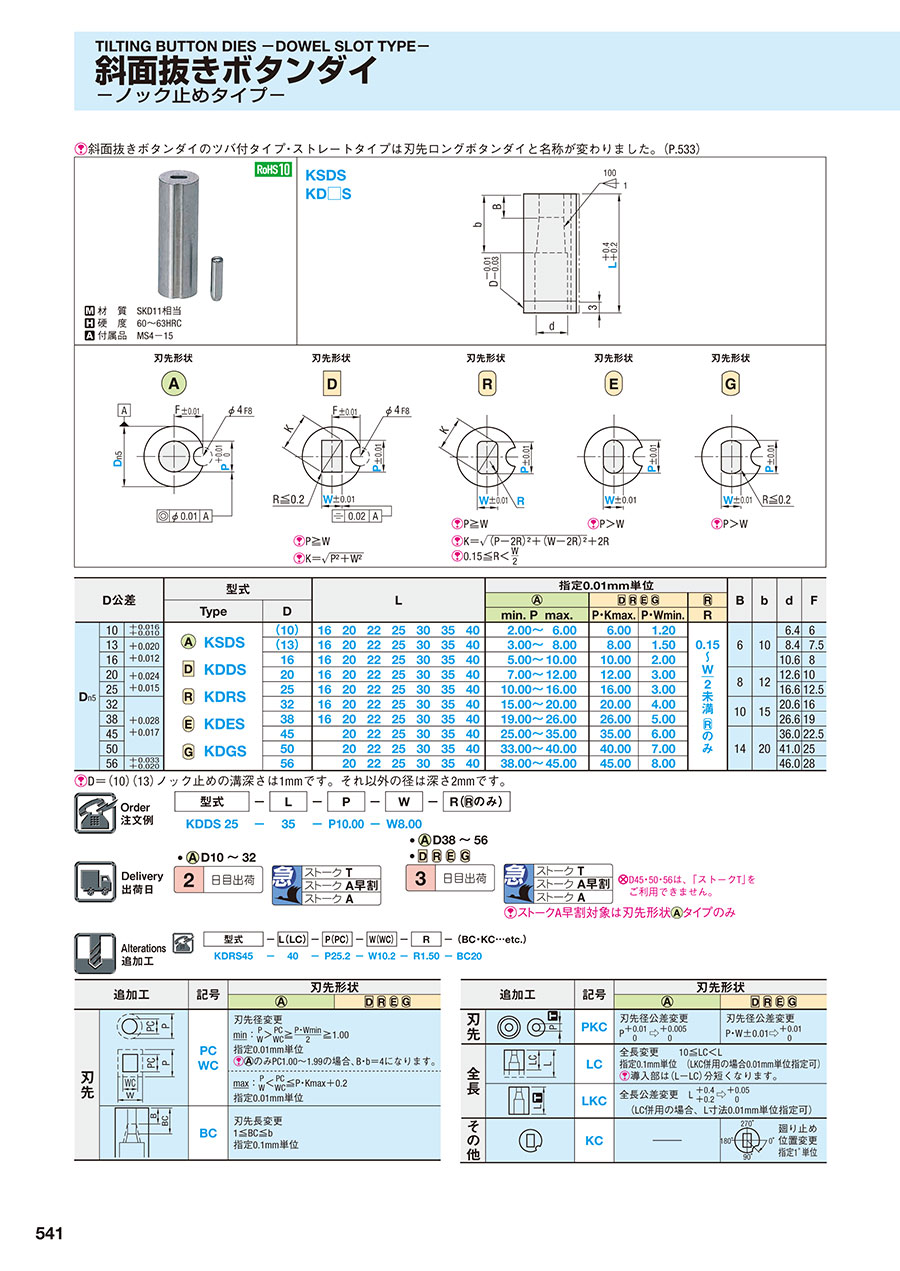

カタログ

商品情報

斜面抜きボタンダイのツバ付タイプ・ストレートタイプは刃先ロングボタンダイと名称が変わりました。（ P.533）

外形図・製品仕様

材質 SKD11相当
硬度 60～63HRC
付属品 MS4-15

規格表

D公差			型式			L							指定0.01mm単位				B	b	d	F
			型式
			Type		D
			Type		D								min. P max.	P・Kmax.	P・Wmin.	R
D_n5	10	+0.016 +0.010		KSDS KDDS KDRS KDES KDGS	（10）	16	20	22	25	30	35	40	2.00～6.00	6.00	1.20		6	10	6.4	6
	13	+0.020 +0.012			（13）	16	20	22	25	30	35	40	3.00～8.00	8.00	1.50				8.4	7.5
	16	+0.020 +0.012			16	16	20	22	25	30	35	40	5.00～10.00	10.00	2.00				10.6	8
	20	+0.024 +0.015			20	16	20	22	25	30	35	40	7.00～12.00	12.00	3.00		8	12	12.6	10
	25	+0.024 +0.015			25	16	20	22	25	30	35	40	10.00～16.00	16.00	3.00		8	12	16.6	12.5
	32	+0.028 +0.017			32	16	20	22	25	30	35	40	15.00～20.00	20.00	4.00		10	15	20.6	16
	38				38	16	20	22	25	30	35	40	19.00～26.00	26.00	5.00		10	15	26.6	19
	45				45		20	22	25	30	35	40	25.00～35.00	35.00	6.00		14	20	36.0	22.5
	50				50		20	22	25	30	35	40	33.00～40.00	40.00	7.00				41.0	25
	56	+0.033 +0.020			56		20	22	25	30	35	40	38.00～45.00	45.00	8.00				46.0	28

D＝（10）（13）ノック止めの溝深さは1mmです。それ以外の径は深さ2mmです。

注文例

出荷日

追加工

型番リスト

表示件数

...

型番

KDDS10-[16,20,22,25,30,35,40]-P[1.2-6/0.01]-W[1.2-6/0.01]

KDDS10-[16,20,22,25,30,35,40]-P[1.2-6/0.01]-WC[1-6.2/0.01]

KDDS10-[16,20,22,25,30,35,40]-PC[1-6.2/0.01]-W[1.2-6/0.01]

KDDS10-[16,20,22,25,30,35,40]-PC[1-6.2/0.01]-WC[1-6.2/0.01]

KDDS10-LC[10-39.9/0.1]-P[1.2-6/0.01]-W[1.2-6/0.01]

KDDS10-LC[10-39.9/0.1]-P[1.2-6/0.01]-WC[1-6.2/0.01]

KDDS10-LC[10-39.9/0.1]-PC[1-6.2/0.01]-W[1.2-6/0.01]

KDDS10-LC[10-39.9/0.1]-PC[1-6.2/0.01]-WC[1-6.2/0.01]

KDDS13-[16,20,22,25,30,35,40]-P[1.5-8/0.01]-W[1.5-8/0.01]

KDDS13-[16,20,22,25,30,35,40]-P[1.5-8/0.01]-WC[1-8.2/0.01]

KDDS13-[16,20,22,25,30,35,40]-PC[1-8.2/0.01]-W[1.5-8/0.01]

KDDS13-[16,20,22,25,30,35,40]-PC[1-8.2/0.01]-WC[1-8.2/0.01]

KDDS13-LC[10-39.9/0.1]-P[1.5-8/0.01]-W[1.5-8/0.01]

KDDS13-LC[10-39.9/0.1]-P[1.5-8/0.01]-WC[1-8.2/0.01]

KDDS13-LC[10-39.9/0.1]-PC[1-8.2/0.01]-W[1.5-8/0.01]

KDDS13-LC[10-39.9/0.1]-PC[1-8.2/0.01]-WC[1-8.2/0.01]

KDDS16-[16,20,22,25,30,35,40]-P[2-10/0.01]-W[2-10/0.01]

KDDS16-[16,20,22,25,30,35,40]-P[2-10/0.01]-WC[1-10.2/0.01]

KDDS16-[16,20,22,25,30,35,40]-PC[1-10.2/0.01]-W[2-10/0.01]

KDDS16-[16,20,22,25,30,35,40]-PC[1-10.2/0.01]-WC[1-10.2/0.01]

KDDS16-LC[10-39.9/0.1]-P[2-10/0.01]-W[2-10/0.01]

KDDS16-LC[10-39.9/0.1]-P[2-10/0.01]-WC[1-10.2/0.01]

KDDS16-LC[10-39.9/0.1]-PC[1-10.2/0.01]-W[2-10/0.01]

KDDS16-LC[10-39.9/0.1]-PC[1-10.2/0.01]-WC[1-10.2/0.01]

KDDS20-[16,20,22,25,30,35,40]-P[3-12/0.01]-W[3-12/0.01]

KDDS20-[16,20,22,25,30,35,40]-P[3-12/0.01]-WC[1.5-12.2/0.01]

KDDS20-[16,20,22,25,30,35,40]-PC[1.5-12.2/0.01]-W[3-12/0.01]

KDDS20-[16,20,22,25,30,35,40]-PC[1.5-12.2/0.01]-WC[1.5-12.2/0.01]

KDDS20-LC[10-39.9/0.1]-P[3-12/0.01]-W[3-12/0.01]

KDDS20-LC[10-39.9/0.1]-P[3-12/0.01]-WC[1.5-12.2/0.01]

KDDS20-LC[10-39.9/0.1]-PC[1.5-12.2/0.01]-W[3-12/0.01]

KDDS20-LC[10-39.9/0.1]-PC[1.5-12.2/0.01]-WC[1.5-12.2/0.01]

KDDS25-[16,20,22,25,30,35,40]-P[3-16/0.01]-W[3-16/0.01]

KDDS25-[16,20,22,25,30,35,40]-P[3-16/0.01]-WC[1.5-16.2/0.01]

KDDS25-[16,20,22,25,30,35,40]-PC[1.5-16.2/0.01]-W[3-16/0.01]

KDDS25-[16,20,22,25,30,35,40]-PC[1.5-16.2/0.01]-WC[1.5-16.2/0.01]

KDDS25-LC[10-39.9/0.1]-P[3-16/0.01]-W[3-16/0.01]

KDDS25-LC[10-39.9/0.1]-P[3-16/0.01]-WC[1.5-16.2/0.01]

KDDS25-LC[10-39.9/0.1]-PC[1.5-16.2/0.01]-W[3-16/0.01]

KDDS25-LC[10-39.9/0.1]-PC[1.5-16.2/0.01]-WC[1.5-16.2/0.01]

KDDS32-[16,20,22,25,30,35,40]-P[4-20/0.01]-W[4-20/0.01]

KDDS32-[16,20,22,25,30,35,40]-P[4-20/0.01]-WC[2-20.2/0.01]

KDDS32-[16,20,22,25,30,35,40]-PC[2-20.2/0.01]-W[4-20/0.01]

KDDS32-[16,20,22,25,30,35,40]-PC[2-20.2/0.01]-WC[2-20.2/0.01]

KDDS32-LC[10-39.9/0.1]-P[4-20/0.01]-W[4-20/0.01]

KDDS32-LC[10-39.9/0.1]-P[4-20/0.01]-WC[2-20.2/0.01]

KDDS32-LC[10-39.9/0.1]-PC[2-20.2/0.01]-W[4-20/0.01]

KDDS32-LC[10-39.9/0.1]-PC[2-20.2/0.01]-WC[2-20.2/0.01]

KDDS38-[16,20,22,25,30,35,40]-P[5-26/0.01]-W[5-26/0.01]

KDDS38-[16,20,22,25,30,35,40]-P[5-26/0.01]-WC[2.5-26.2/0.01]

KDDS38-[16,20,22,25,30,35,40]-PC[2.5-26.2/0.01]-W[5-26/0.01]

KDDS38-[16,20,22,25,30,35,40]-PC[2.5-26.2/0.01]-WC[2.5-26.2/0.01]

KDDS38-LC[10-39.9/0.1]-P[5-26/0.01]-W[5-26/0.01]

KDDS38-LC[10-39.9/0.1]-P[5-26/0.01]-WC[2.5-26.2/0.01]

KDDS38-LC[10-39.9/0.1]-PC[2.5-26.2/0.01]-W[5-26/0.01]

KDDS38-LC[10-39.9/0.1]-PC[2.5-26.2/0.01]-WC[2.5-26.2/0.01]

KDDS45-[20,22,25,30,35,40]-P[6-35/0.01]-W[6-35/0.01]

KDDS45-[20,22,25,30,35,40]-P[6-35/0.01]-WC[3-35.2/0.01]

KDDS45-[20,22,25,30,35,40]-PC[3-35.2/0.01]-W[6-35/0.01]

KDDS45-[20,22,25,30,35,40]-PC[3-35.2/0.01]-WC[3-35.2/0.01]

刃先形状

D(シャンク径)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

長方形	10	16 ～ 40	-	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個
長方形	10	16 ～ 40	-	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個
長方形	10	16 ～ 40	-	-	1 ～ 6.2	-	1.2 ～ 6	-	10	1個
長方形	10	16 ～ 40	-	-	1 ～ 6.2	-	-	1 ～ 6.2	10	1個
長方形	10	-	10 ～ 39.9	1.2 ～ 6	-	-	1.2 ～ 6	-	10	1個
長方形	10	-	10 ～ 39.9	1.2 ～ 6	-	-	-	1 ～ 6.2	10	1個
長方形	10	-	10 ～ 39.9	-	1 ～ 6.2	-	1.2 ～ 6	-	10	1個
長方形	10	-	10 ～ 39.9	-	1 ～ 6.2	-	-	1 ～ 6.2	10	1個
長方形	13	16 ～ 40	-	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個
長方形	13	16 ～ 40	-	1.5 ～ 8	-	-	-	1 ～ 8.2	10	1個
長方形	13	16 ～ 40	-	-	1 ～ 8.2	-	1.5 ～ 8	-	10	1個
長方形	13	16 ～ 40	-	-	1 ～ 8.2	-	-	1 ～ 8.2	10	1個
長方形	13	-	10 ～ 39.9	1.5 ～ 8	-	-	1.5 ～ 8	-	10	1個
長方形	13	-	10 ～ 39.9	1.5 ～ 8	-	-	-	1 ～ 8.2	10	1個
長方形	13	-	10 ～ 39.9	-	1 ～ 8.2	-	1.5 ～ 8	-	10	1個
長方形	13	-	10 ～ 39.9	-	1 ～ 8.2	-	-	1 ～ 8.2	10	1個
長方形	16	16 ～ 40	-	2 ～ 10	-	-	2 ～ 10	-	10	1個
長方形	16	16 ～ 40	-	2 ～ 10	-	-	-	1 ～ 10.2	10	1個
長方形	16	16 ～ 40	-	-	1 ～ 10.2	-	2 ～ 10	-	10	1個
長方形	16	16 ～ 40	-	-	1 ～ 10.2	-	-	1 ～ 10.2	10	1個
長方形	16	-	10 ～ 39.9	2 ～ 10	-	-	2 ～ 10	-	10	1個
長方形	16	-	10 ～ 39.9	2 ～ 10	-	-	-	1 ～ 10.2	10	1個
長方形	16	-	10 ～ 39.9	-	1 ～ 10.2	-	2 ～ 10	-	10	1個
長方形	16	-	10 ～ 39.9	-	1 ～ 10.2	-	-	1 ～ 10.2	10	1個
長方形	20	16 ～ 40	-	3 ～ 12	-	-	3 ～ 12	-	10	1個
長方形	20	16 ～ 40	-	3 ～ 12	-	-	-	1.5 ～ 12.2	10	1個
長方形	20	16 ～ 40	-	-	1.5 ～ 12.2	-	3 ～ 12	-	10	1個
長方形	20	16 ～ 40	-	-	1.5 ～ 12.2	-	-	1.5 ～ 12.2	10	1個
長方形	20	-	10 ～ 39.9	3 ～ 12	-	-	3 ～ 12	-	10	1個
長方形	20	-	10 ～ 39.9	3 ～ 12	-	-	-	1.5 ～ 12.2	10	1個
長方形	20	-	10 ～ 39.9	-	1.5 ～ 12.2	-	3 ～ 12	-	10	1個
長方形	20	-	10 ～ 39.9	-	1.5 ～ 12.2	-	-	1.5 ～ 12.2	10	1個
長方形	25	16 ～ 40	-	3 ～ 16	-	-	3 ～ 16	-	10	1個
長方形	25	16 ～ 40	-	3 ～ 16	-	-	-	1.5 ～ 16.2	10	1個
長方形	25	16 ～ 40	-	-	1.5 ～ 16.2	-	3 ～ 16	-	10	1個
長方形	25	16 ～ 40	-	-	1.5 ～ 16.2	-	-	1.5 ～ 16.2	10	1個
長方形	25	-	10 ～ 39.9	3 ～ 16	-	-	3 ～ 16	-	10	1個
長方形	25	-	10 ～ 39.9	3 ～ 16	-	-	-	1.5 ～ 16.2	10	1個
長方形	25	-	10 ～ 39.9	-	1.5 ～ 16.2	-	3 ～ 16	-	10	1個
長方形	25	-	10 ～ 39.9	-	1.5 ～ 16.2	-	-	1.5 ～ 16.2	10	1個
長方形	32	16 ～ 40	-	4 ～ 20	-	-	4 ～ 20	-	10	1個
長方形	32	16 ～ 40	-	4 ～ 20	-	-	-	2 ～ 20.2	10	1個
長方形	32	16 ～ 40	-	-	2 ～ 20.2	-	4 ～ 20	-	10	1個
長方形	32	16 ～ 40	-	-	2 ～ 20.2	-	-	2 ～ 20.2	10	1個
長方形	32	-	10 ～ 39.9	4 ～ 20	-	-	4 ～ 20	-	10	1個
長方形	32	-	10 ～ 39.9	4 ～ 20	-	-	-	2 ～ 20.2	10	1個
長方形	32	-	10 ～ 39.9	-	2 ～ 20.2	-	4 ～ 20	-	10	1個
長方形	32	-	10 ～ 39.9	-	2 ～ 20.2	-	-	2 ～ 20.2	10	1個
長方形	38	16 ～ 40	-	5 ～ 26	-	-	5 ～ 26	-	10	1個
長方形	38	16 ～ 40	-	5 ～ 26	-	-	-	2.5 ～ 26.2	10	1個
長方形	38	16 ～ 40	-	-	2.5 ～ 26.2	-	5 ～ 26	-	10	1個
長方形	38	16 ～ 40	-	-	2.5 ～ 26.2	-	-	2.5 ～ 26.2	10	1個
長方形	38	-	10 ～ 39.9	5 ～ 26	-	-	5 ～ 26	-	10	1個
長方形	38	-	10 ～ 39.9	5 ～ 26	-	-	-	2.5 ～ 26.2	10	1個
長方形	38	-	10 ～ 39.9	-	2.5 ～ 26.2	-	5 ～ 26	-	10	1個
長方形	38	-	10 ～ 39.9	-	2.5 ～ 26.2	-	-	2.5 ～ 26.2	10	1個
長方形	45	20 ～ 40	-	6 ～ 35	-	-	6 ～ 35	-	10	1個
長方形	45	20 ～ 40	-	6 ～ 35	-	-	-	3 ～ 35.2	10	1個
長方形	45	20 ～ 40	-	-	3 ～ 35.2	-	6 ～ 35	-	10	1個
長方形	45	20 ～ 40	-	-	3 ～ 35.2	-	-	3 ～ 35.2	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

・ボタンダイの交換作業効率アップに役立つ新商品が発売しました。詳細はこちらをご参照下さい

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
