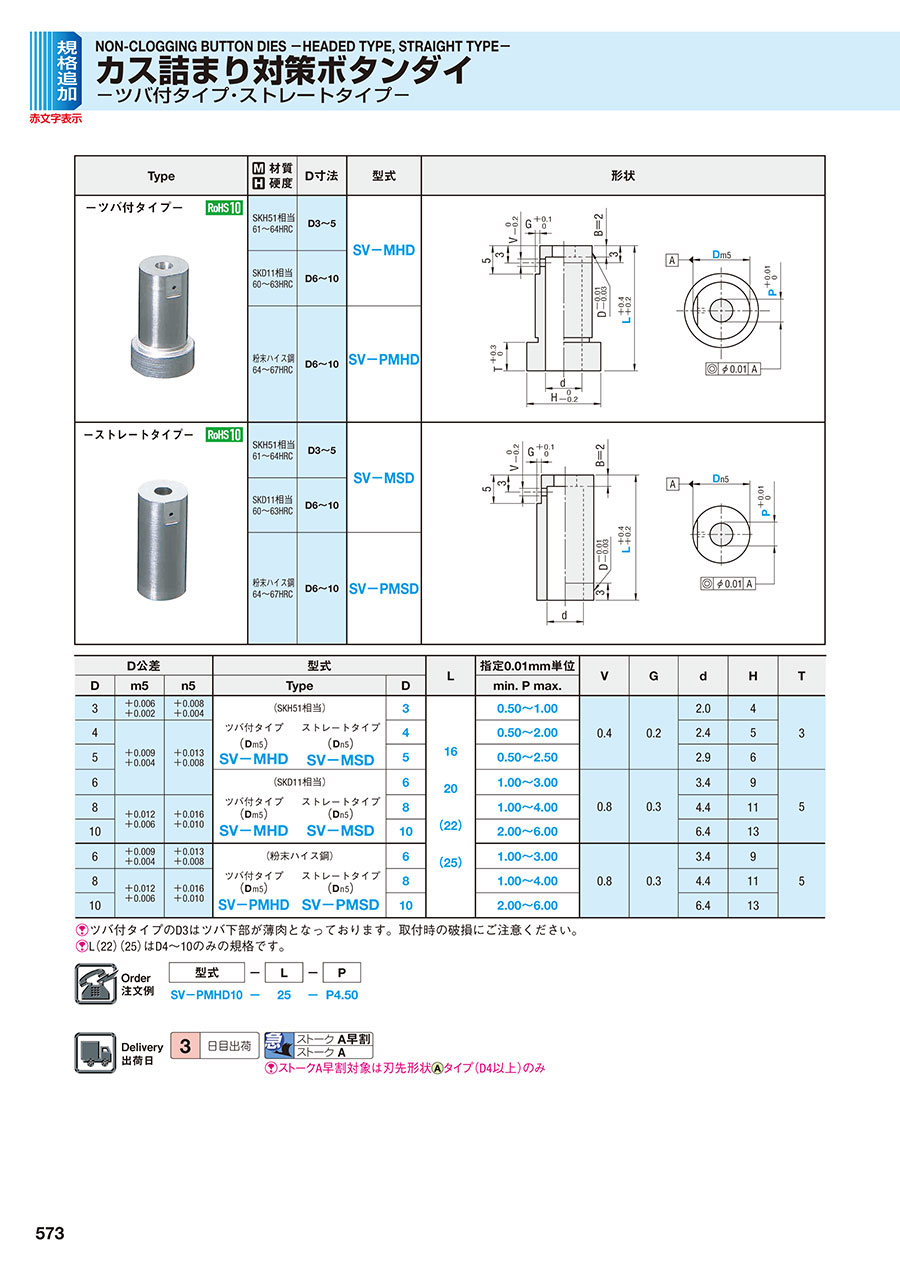

カス詰まり対策ボタンダイ －ツバ付タイプ－
未確定：候補が24型番あります。
商品情報
関連ページ
外形図・製品仕様
| 材質 硬度 | D寸法 | 型式 | 形状 |
|---|---|---|---|
| SKH51相当 61～64HRC | D3～5 | SV-MHD |
|
| SKD11相当 60～63HRC | D6～10 | ||
| 粉末ハイス鋼 64～67HRC | D6～10 | SV-PMHD |
規格表
| D公差 | 型式 | L | 指定0.01mm単位 | V | G | d | H | T | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | m5 | n5 | Type | D | min. P max. | |||||||
| 3 | +0.006 +0.002 | +0.008 +0.004 | （SKH51相当） | 3 | 16 20 （22） （25） | 0.50～1.00 | 0.4 | 0.2 | 2.0 | 4 | 3 | |
| 4 | +0.009 +0.004 | +0.013 +0.008 | ツバ付タイプ （Dm5） SV-MHD | 4 | 0.50～2.00 | 2.4 | 5 | |||||
| 5 | 5 | 0.50～2.50 | 2.9 | 6 | ||||||||
| 6 | （SKD11相当） | 6 | 1.00～3.00 | 0.8 | 0.3 | 3.4 | 9 | 5 | ||||
| 8 | +0.012 +0.006 | +0.016 +0.010 | ツバ付タイプ （Dm5） SV-MHD | 8 | 1.00～4.00 | 4.4 | 11 | |||||
| 10 | 10 | 2.00～6.00 | 6.4 | 13 | ||||||||
| 6 | +0.009 +0.004 | +0.013 +0.008 | （粉末ハイス鋼） | 6 | 1.00～3.00 | 0.8 | 0.3 | 3.4 | 9 | 5 | ||
| 8 | +0.012 +0.006 | +0.016 +0.010 | ツバ付タイプ （Dm5） SV-PMHD | 8 | 1.00～4.00 | 4.4 | 11 | |||||
| 10 | 10 | 2.00～6.00 | 6.4 | 13 | ||||||||
ツバ付タイプのD3はツバ下部が薄肉となっております。取付時の破損にご注意ください。
L（22）（25）はD4～10のみの規格です。
注文例
出荷日
追加工
| 型式 | - | L（LC・LCT・LMT） | - | P（PC） | - | （BC・HC・TC…etc.） | ||
| SV-MHD8 | - | LC20 | - | PC3.01 | - | SV-PMHD |
関連情報
■特長
・ このカス詰まり対策ボタンダイは真空ポンプ等のバキューム装置と組み合わせて使用することを前提とした商品です。
・ 刃先近くにエア導入孔を設けてあるため、バキューム装置で吸引した際にボタンダイ内部に空気の流れ（エアフロー）が生み出されます。そのためエア導入穴の無いボタンダイで吸引する場合よりもカス排出の効果が高まります。〔図1〕
・ バキューム装置として真空ポンプの代わりにスクラップバキュームユニット（P.1245）や市販のペール缶取付タイプのクリーナ等を用いることも可能です。これらの場合はコンプレッサ等の圧縮空気が駆動源になります。〔図2〕
・ カス詰まり対策ボタンダイ〔製品データ〕P.1739
・ このカス詰まり対策ボタンダイは真空ポンプ等のバキューム装置と組み合わせて使用することを前提とした商品です。
・ 刃先近くにエア導入孔を設けてあるため、バキューム装置で吸引した際にボタンダイ内部に空気の流れ（エアフロー）が生み出されます。そのためエア導入穴の無いボタンダイで吸引する場合よりもカス排出の効果が高まります。〔図1〕
・ バキューム装置として真空ポンプの代わりにスクラップバキュームユニット（P.1245）や市販のペール缶取付タイプのクリーナ等を用いることも可能です。これらの場合はコンプレッサ等の圧縮空気が駆動源になります。〔図2〕
・ カス詰まり対策ボタンダイ〔製品データ〕P.1739
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
薄板材のカス上がり・カス詰まり対策用に真空ポンプなどの吸引装置と併用することを想定したツバ付きボタンダイです。真空ポンプなどで吸引した際にボタンダイ内部にカス音私用のエアフロ―が生じるよう、ダイ刃先近くにエア導入孔を設けています。
カタログ
カス詰まり対策ボタンダイ －ツバ付タイプ－のレビュー
金型メンテ
5
5.02021/12/07
金型メンテナンスのバーリング下穴として使用しています。
ツバ付きタイプなのでﾀﾞｲの浮き上がりがありません。
0人が参考にしています。
よくあるご質問（FAQ）
Qリン青銅を抜きたいが、カスが詰まりやすい。防止効果のあるボタンダイを教えて欲しい。
A
カス詰まり対策のアンギュラタイプを推奨いたします。
