パンチガイドブシュ　－ブロック・ボルト止めタイプ－

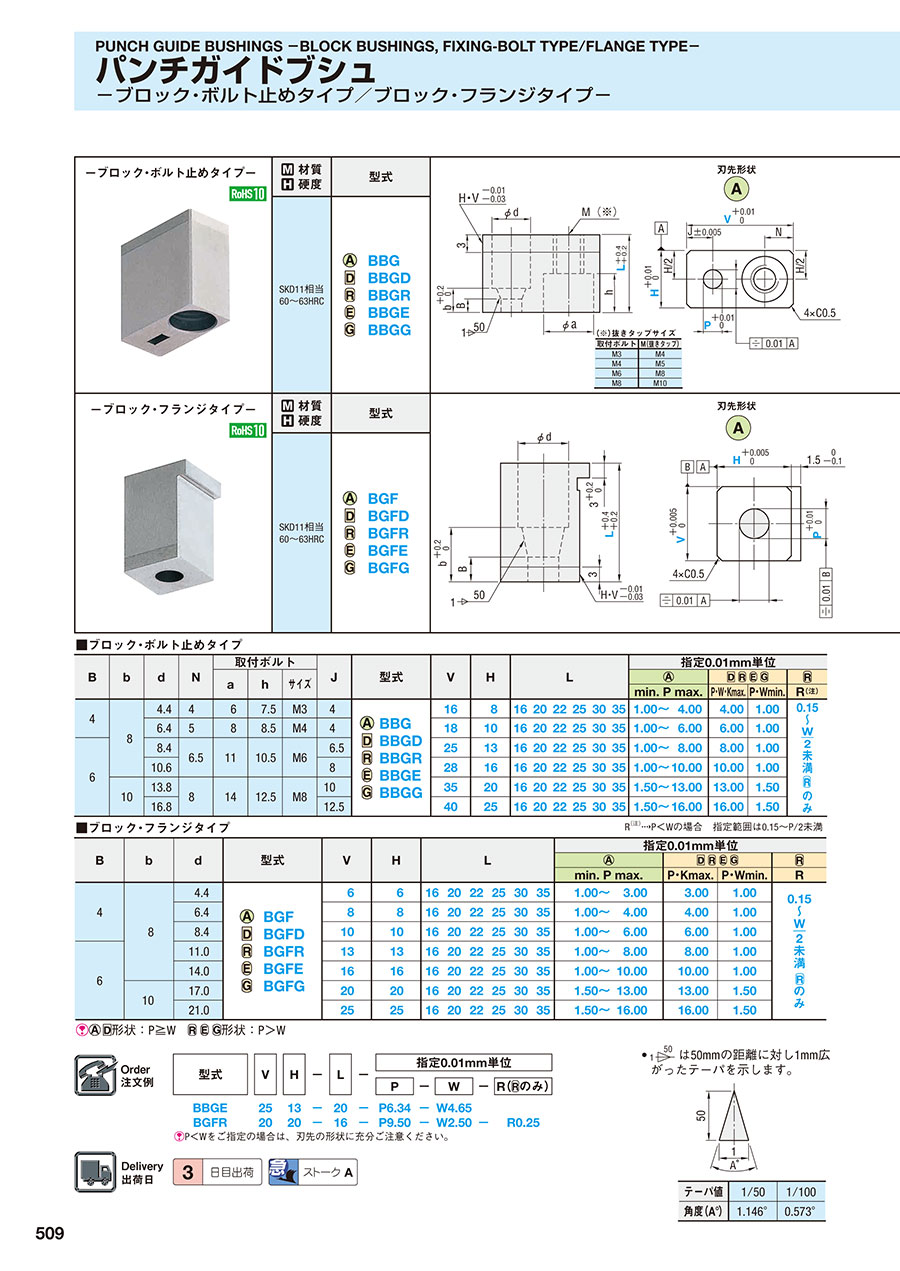

カタログ |P.509

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パンチガイドブシュ　－ツバ付タイプ－

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パンチガイドブシュ　－ブロック・フランジタイプ－

通常出荷日：3 日目

ボルトで固定する角形状のパンチガイドブシュです。角形のため設変やトライ後の刃先...

詳細情報を確認する

外形状
ブロックボルト止め
材質
SKD11相当

無料3D-CADライブラリー申し込み受付中

未確定：候補が164型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

（※）抜きタップサイズ

取付ボルト	（抜きタップ）
M3	M4
M4	M5
M6	M8
M8	M10

材質硬度	型式
SKD11相当 60～63HRC	BBG BBGD BBGR BBGE BBGG
SKD11相当 60～63HRC	BBG BBGD BBGR BBGE BBGG

規格表

■ブロック・ボルト止めタイプ

B	b	d	N	取付ボルト			J		V	H	L						指定0.01mm単位
				a	h	サイズ
				a	h	サイズ											min. P max.	P・W・Kmax.	P・Wmin.	R（注）
4	8	4.4	4	6	7.5	M3	4	BBG BBGD BBGR BBGE BBGG	16	8	16	20	22	25	30	35	1.00～4.00	4.00	1.00
4		6.4	5	8	8.5	M4	4		18	10	16	20	22	25	30	35	1.00～6.00	6.00	1.00
6		8.4	6.5	11	10.5	M6	6.5		25	13	16	20	22	25	30	35	1.00～8.00	8.00	1.00
		10.6	6.5	11	10.5	M6	8		28	16	16	20	22	25	30	35	1.00～10.00	10.00	1.00
	10	13.8	8	14	12.5	M8	10		35	20	16	20	22	25	30	35	1.50～13.00	13.00	1.50
	10	16.8	8	14	12.5	M8	12.5		40	25	16	20	22	25	30	35	1.50～16.00	16.00	1.50

R^（注）P＜Wの場合指定範囲は0.15～P/2未満

注文例

出荷日

• パンチガイドブシュ -ブロック・ボルト止めタイプ- は50mmの距離に対し1mm広がったテーパを示します。

パンチガイドブシュ -ブロック・ボルト止めタイプ-

テーパ値	1/50	1/100
角度（A°）	1.146°	0.573°

追加工

型番リスト

表示件数

型番

BBG1608-[16,20,22,25,30,35]-P[1-4/0.01]

BBG1608-LC[16-34.9/0.1]-P[1-4/0.01]

BBG1810-[16,20,22,25,30,35]-P[1-6/0.01]

BBG1810-LC[16-34.9/0.1]-P[1-6/0.01]

BBG2513-[16,20,22,25,30,35]-P[1-8/0.01]

BBG2513-LC[16-34.9/0.1]-P[1-8/0.01]

BBG2816-[16,20,22,25,30,35]-P[1-10/0.01]

BBG2816-LC[16.1-19.9/0.1]-P[1-10/0.01]

BBG2816-LC[20.1-21.9/0.1]-P[1-10/0.01]

BBG2816-LC[22.1-24.9/0.1]-P[1-10/0.01]

BBG2816-LC[25.1-29.9/0.1]-P[1-10/0.01]

BBG2816-LC[30.1-34.9/0.1]-P[1-10/0.01]

BBG3520-[16,20,22,25,30,35]-P[1.5-13/0.01]

BBG3520-LC[16.1-19.9/0.1]-P[1.5-13/0.01]

BBG3520-LC[20.1-21.9/0.1]-P[1.5-13/0.01]

BBG3520-LC[22.1-24.9/0.1]-P[1.5-13/0.01]

BBG3520-LC[25.1-29.9/0.1]-P[1.5-13/0.01]

BBG3520-LC[30.1-34.9/0.1]-P[1.5-13/0.01]

BBG4025-[16,20,22,25,30,35]-P[1.5-16/0.01]

BBG4025-LC[16.1-19.9/0.1]-P[1.5-16/0.01]

BBG4025-LC[20.1-21.9/0.1]-P[1.5-16/0.01]

BBG4025-LC[22.1-24.9/0.1]-P[1.5-16/0.01]

BBG4025-LC[25.1-29.9/0.1]-P[1.5-16/0.01]

BBG4025-LC[30.1-34.9/0.1]-P[1.5-16/0.01]

BBGD1608-[16,20,22,25,30,35]-P[1-4/0.01]-W[1-4/0.01]

BBGD1608-LC[16.1-19.9/0.1]-P[1-4/0.01]-W[1-4/0.01]

BBGD1608-LC[20.1-21.9/0.1]-P[1-4/0.01]-W[1-4/0.01]

BBGD1608-LC[22.1-24.9/0.1]-P[1-4/0.01]-W[1-4/0.01]

BBGD1608-LC[25.1-29.9/0.1]-P[1-4/0.01]-W[1-4/0.01]

BBGD1608-LC[30.1-34.9/0.1]-P[1-4/0.01]-W[1-4/0.01]

BBGD1810-[16,20,22,25,30,35]-P[1-6/0.01]-W[1-6/0.01]

BBGD1810-LC[16.1-19.9/0.1]-P[1-6/0.01]-W[1-6/0.01]

BBGD1810-LC[20.1-21.9/0.1]-P[1-6/0.01]-W[1-6/0.01]

BBGD1810-LC[22.1-24.9/0.1]-P[1-6/0.01]-W[1-6/0.01]

BBGD1810-LC[25.1-29.9/0.1]-P[1-6/0.01]-W[1-6/0.01]

BBGD1810-LC[30.1-34.9/0.1]-P[1-6/0.01]-W[1-6/0.01]

BBGD2513-[16,20,22,25,30,35]-P[1-8/0.01]-W[1-8/0.01]

BBGD2513-LC[16.1-19.9/0.1]-P[1-8/0.01]-W[1-8/0.01]

BBGD2513-LC[20.1-21.9/0.1]-P[1-8/0.01]-W[1-8/0.01]

BBGD2513-LC[22.1-24.9/0.1]-P[1-8/0.01]-W[1-8/0.01]

BBGD2513-LC[25.1-29.9/0.1]-P[1-8/0.01]-W[1-8/0.01]

BBGD2513-LC[30.1-34.9/0.1]-P[1-8/0.01]-W[1-8/0.01]

BBGD2816-[16,20,22,25,30,35]-P[1-10/0.01]-W[1-10/0.01]

BBGD2816-LC[16.1-19.9/0.1]-P[1-10/0.01]-W[1-10/0.01]

BBGD2816-LC[20.1-21.9/0.1]-P[1-10/0.01]-W[1-10/0.01]

BBGD2816-LC[22.1-24.9/0.1]-P[1-10/0.01]-W[1-10/0.01]

BBGD2816-LC[25.1-29.9/0.1]-P[1-10/0.01]-W[1-10/0.01]

BBGD2816-LC[30.1-34.9/0.1]-P[1-10/0.01]-W[1-10/0.01]

BBGD3520-[16,20,22,25,30,35]-P[1.5-13/0.01]-W[1.5-13/0.01]

BBGD3520-LC[16.1-19.9/0.1]-P[1.5-13/0.01]-W[1.5-13/0.01]

BBGD3520-LC[20.1-21.9/0.1]-P[1.5-13/0.01]-W[1.5-13/0.01]

BBGD3520-LC[22.1-24.9/0.1]-P[1.5-13/0.01]-W[1.5-13/0.01]

BBGD3520-LC[25.1-29.9/0.1]-P[1.5-13/0.01]-W[1.5-13/0.01]

BBGD3520-LC[30.1-34.9/0.1]-P[1.5-13/0.01]-W[1.5-13/0.01]

BBGD4025-[16,20,22,25,30,35]-P[1.5-16/0.01]-W[1.5-16/0.01]

BBGD4025-LC[16.1-19.9/0.1]-P[1.5-16/0.01]-W[1.5-16/0.01]

BBGD4025-LC[20.1-21.9/0.1]-P[1.5-16/0.01]-W[1.5-16/0.01]

BBGD4025-LC[22.1-24.9/0.1]-P[1.5-16/0.01]-W[1.5-16/0.01]

BBGD4025-LC[25.1-29.9/0.1]-P[1.5-16/0.01]-W[1.5-16/0.01]

BBGD4025-LC[30.1-34.9/0.1]-P[1.5-16/0.01]-W[1.5-16/0.01]

刃先形状

V(外形)

(mm)

H(外形)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

A	16	8	16 ～ 35	-	1 ～ 4	-	-	10	1個
A	16	8	-	16 ～ 34.9	1 ～ 4	-	-	10	1個
A	18	10	16 ～ 35	-	1 ～ 6	-	-	10	1個
A	18	10	-	16 ～ 34.9	1 ～ 6	-	-	10	1個
A	25	13	16 ～ 35	-	1 ～ 8	-	-	10	1個
A	25	13	-	16 ～ 34.9	1 ～ 8	-	-	10	1個
A	28	16	16 ～ 35	-	1 ～ 10	-	-	10	1個
A	28	16	-	16.1 ～ 19.9	1 ～ 10	-	-	10	1個
A	28	16	-	20.1 ～ 21.9	1 ～ 10	-	-	10	1個
A	28	16	-	22.1 ～ 24.9	1 ～ 10	-	-	10	1個
A	28	16	-	25.1 ～ 29.9	1 ～ 10	-	-	10	1個
A	28	16	-	30.1 ～ 34.9	1 ～ 10	-	-	10	1個
A	35	20	16 ～ 35	-	1.5 ～ 13	-	-	10	1個
A	35	20	-	16.1 ～ 19.9	1.5 ～ 13	-	-	10	1個
A	35	20	-	20.1 ～ 21.9	1.5 ～ 13	-	-	10	1個
A	35	20	-	22.1 ～ 24.9	1.5 ～ 13	-	-	10	1個
A	35	20	-	25.1 ～ 29.9	1.5 ～ 13	-	-	10	1個
A	35	20	-	30.1 ～ 34.9	1.5 ～ 13	-	-	10	1個
A	40	25	16 ～ 35	-	1.5 ～ 16	-	-	10	1個
A	40	25	-	16.1 ～ 19.9	1.5 ～ 16	-	-	10	1個
A	40	25	-	20.1 ～ 21.9	1.5 ～ 16	-	-	10	1個
A	40	25	-	22.1 ～ 24.9	1.5 ～ 16	-	-	10	1個
A	40	25	-	25.1 ～ 29.9	1.5 ～ 16	-	-	10	1個
A	40	25	-	30.1 ～ 34.9	1.5 ～ 16	-	-	10	1個
D	16	8	16 ～ 35	-	1 ～ 4	-	1 ～ 4	10	1個
D	16	8	-	16.1 ～ 19.9	1 ～ 4	-	1 ～ 4	10	1個
D	16	8	-	20.1 ～ 21.9	1 ～ 4	-	1 ～ 4	10	1個
D	16	8	-	22.1 ～ 24.9	1 ～ 4	-	1 ～ 4	10	1個
D	16	8	-	25.1 ～ 29.9	1 ～ 4	-	1 ～ 4	10	1個
D	16	8	-	30.1 ～ 34.9	1 ～ 4	-	1 ～ 4	10	1個
D	18	10	16 ～ 35	-	1 ～ 6	-	1 ～ 6	10	1個
D	18	10	-	16.1 ～ 19.9	1 ～ 6	-	1 ～ 6	10	1個
D	18	10	-	20.1 ～ 21.9	1 ～ 6	-	1 ～ 6	10	1個
D	18	10	-	22.1 ～ 24.9	1 ～ 6	-	1 ～ 6	10	1個
D	18	10	-	25.1 ～ 29.9	1 ～ 6	-	1 ～ 6	10	1個
D	18	10	-	30.1 ～ 34.9	1 ～ 6	-	1 ～ 6	10	1個
D	25	13	16 ～ 35	-	1 ～ 8	-	1 ～ 8	10	1個
D	25	13	-	16.1 ～ 19.9	1 ～ 8	-	1 ～ 8	10	1個
D	25	13	-	20.1 ～ 21.9	1 ～ 8	-	1 ～ 8	10	1個
D	25	13	-	22.1 ～ 24.9	1 ～ 8	-	1 ～ 8	10	1個
D	25	13	-	25.1 ～ 29.9	1 ～ 8	-	1 ～ 8	10	1個
D	25	13	-	30.1 ～ 34.9	1 ～ 8	-	1 ～ 8	10	1個
D	28	16	16 ～ 35	-	1 ～ 10	-	1 ～ 10	10	1個
D	28	16	-	16.1 ～ 19.9	1 ～ 10	-	1 ～ 10	10	1個
D	28	16	-	20.1 ～ 21.9	1 ～ 10	-	1 ～ 10	10	1個
D	28	16	-	22.1 ～ 24.9	1 ～ 10	-	1 ～ 10	10	1個
D	28	16	-	25.1 ～ 29.9	1 ～ 10	-	1 ～ 10	10	1個
D	28	16	-	30.1 ～ 34.9	1 ～ 10	-	1 ～ 10	10	1個
D	35	20	16 ～ 35	-	1.5 ～ 13	-	1.5 ～ 13	10	1個
D	35	20	-	16.1 ～ 19.9	1.5 ～ 13	-	1.5 ～ 13	10	1個
D	35	20	-	20.1 ～ 21.9	1.5 ～ 13	-	1.5 ～ 13	10	1個
D	35	20	-	22.1 ～ 24.9	1.5 ～ 13	-	1.5 ～ 13	10	1個
D	35	20	-	25.1 ～ 29.9	1.5 ～ 13	-	1.5 ～ 13	10	1個
D	35	20	-	30.1 ～ 34.9	1.5 ～ 13	-	1.5 ～ 13	10	1個
D	40	25	16 ～ 35	-	1.5 ～ 16	-	1.5 ～ 16	10	1個
D	40	25	-	16.1 ～ 19.9	1.5 ～ 16	-	1.5 ～ 16	10	1個
D	40	25	-	20.1 ～ 21.9	1.5 ～ 16	-	1.5 ～ 16	10	1個
D	40	25	-	22.1 ～ 24.9	1.5 ～ 16	-	1.5 ～ 16	10	1個
D	40	25	-	25.1 ～ 29.9	1.5 ～ 16	-	1.5 ～ 16	10	1個
D	40	25	-	30.1 ～ 34.9	1.5 ～ 16	-	1.5 ～ 16	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

ボルトで固定する角形状のパンチガイドブシュです。角形のため設変やトライ後の刃先位置調整が容易です。またSKD11総焼き入れ済のため、曲げ加工用のコマとして用いることも可能です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パンチガイドブシュ　－ブロック・ボルト止めタイプ－のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q材質SKD11相当品のパンチガイドブッシュにコーティング処理を施しても問題はありませんか？

コーティング処理は避けてください。焼き戻しが150～200度のため、コーティングの条件によっては焼き戻りし、強度が低下してしまいます。
