パンチガイドブシュ 2段ガイドタイプ －ストレートタイプ－
- 通常単価(税別)
- -
- 税込単価
- -
2段パンチの刃先部と2段目の両方をガイドしたい場合にも対応できるパンチガイドブ...
詳細情報を確認する未確定：候補が10型番あります。
商品情報
外形図・製品仕様
| 材質 硬度 | D寸法 | 型式 |
|---|---|---|
| SKH51相当 61～64HRC | D3～5 | FMSG |
| SKD11相当 60～63HRC | D6・8 |
規格表
| 型式 | L | 指定0.01mm単位 | B | H | |||||
|---|---|---|---|---|---|---|---|---|---|
| Type | D | min. P max. | min. G max. | ||||||
| ストレートタイプ （D +0.005/0） FMSG | 3 | 10 | 13 | 16 | 0.80～1.98 | 2.00 | 2 | 4 | |
| 4 | 10 | 13 | 16 | 0.80～2.38 | 2.00～2.40 | 5 | |||
| 5 | 10 | 13 | 16 | 0.80～2.88 | 2.00～2.90 | 6 | |||
| 6 | 10 | 13 | 16 | 20 | 0.80～3.38 | 3.00～3.40 | 3 | 9 | |
| 8 | 10 | 13 | 16 | 20 | 0.80～4.38 | 3.00～4.40 | 4 | 11 | |
注文例
出荷日
追加工
| 型式 | - | L（LC） | - | P | - | G | - | （BC・HC・TC…etc.） | |
| FMSG8 | - | LC15.0 | - | P3.01 | - | G4.00 | - | HC10.0 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

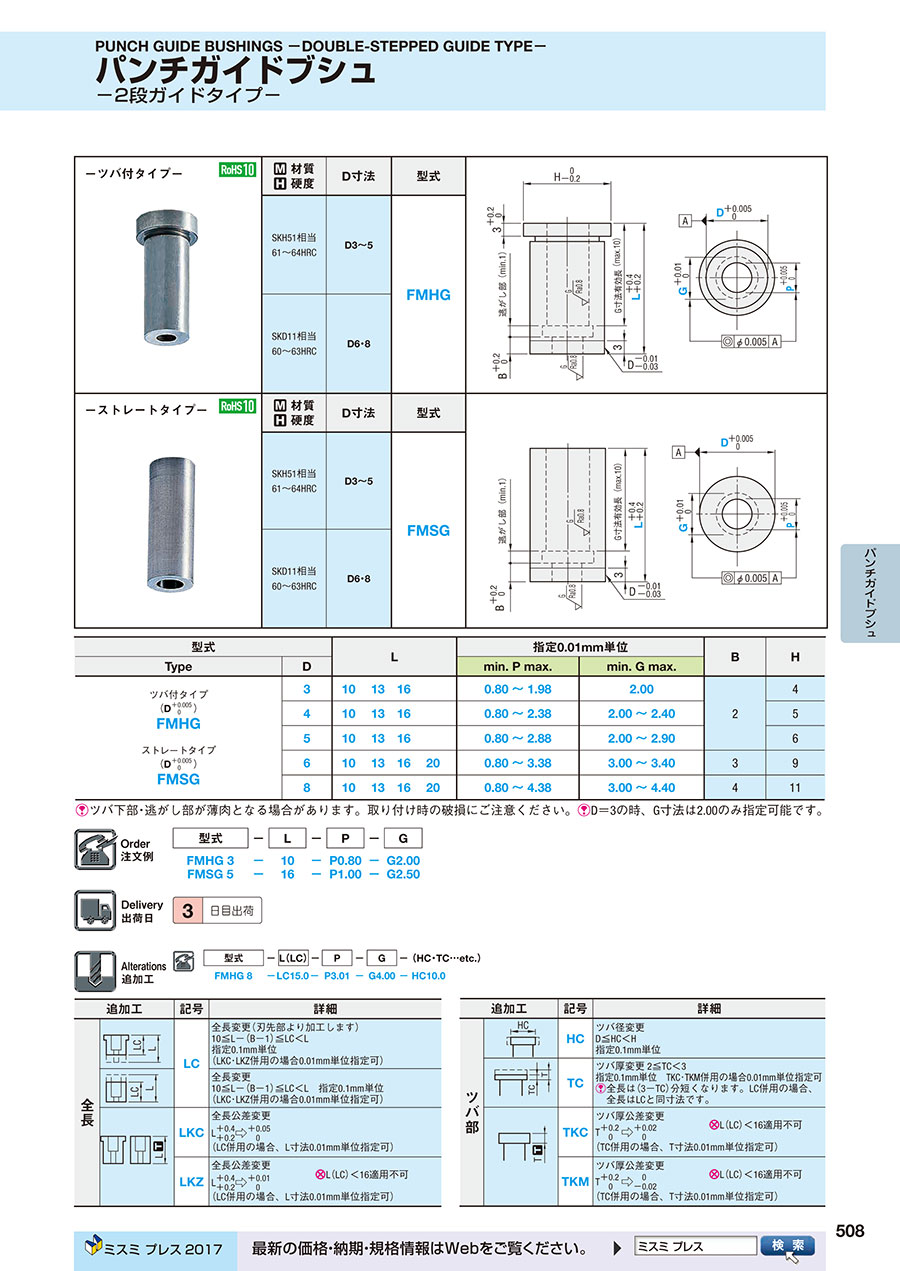

カタログ
パンチガイドブシュ 2段ガイドタイプ －ストレートタイプ－のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q材質SKD11相当品のパンチガイドブッシュにコーティング処理を施しても問題はありませんか？
A
コーティング処理は避けてください。焼き戻しが150～200度のため、コーティングの条件によっては焼き戻りし、強度が低下してしまいます。
