パンチガイドブシュ　スーパーロングタイプ　-ツバ付タイプ-

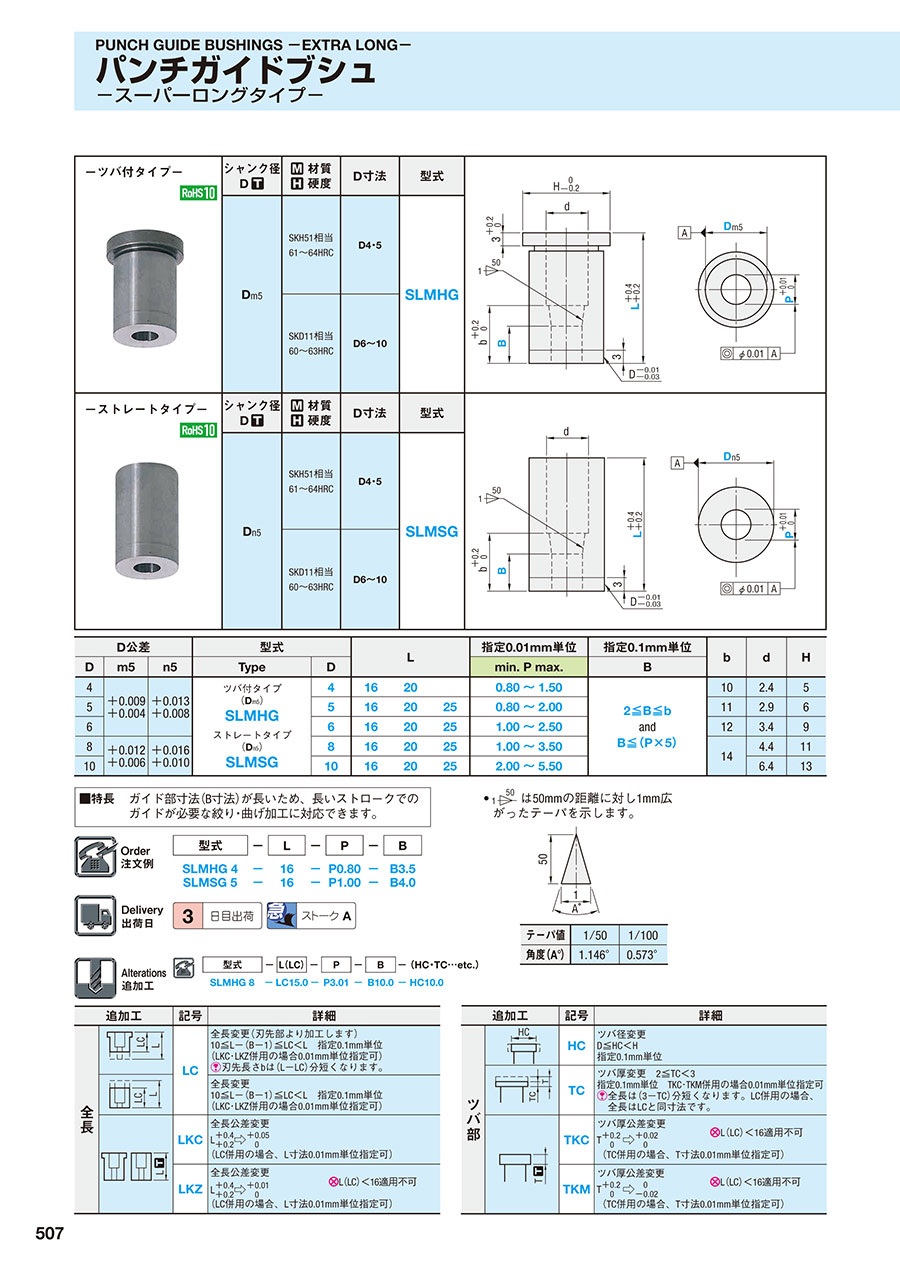

カタログ |P.507

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パンチガイドブシュ　ロングタイプ -ツバ付タイプ-

4.3

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

パンチガイドブシュ　－ツバ付タイプ－

4.6

通常出荷日：2 日目～

ガイド部（B寸部）が長いツバ付きタイプのパンチガイドブシュです。パンチ刃先が細...

詳細情報を確認する

外形状
ヘッド付
刃先形状
A
シャンク径D公差
m5

無料3D-CADライブラリー申し込み受付中

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

シャンク径 D	材質硬度	D寸法	型式
D_m5	SKH51相当 61～64HRC	D4・5	SLMHG
D_m5	SKD11相当 60～63HRC	D6～10	SLMHG

規格表

D公差			型式		L			指定0.01mm単位	指定0.1mm単位	b	d	H
D	m5	n5	Type	D	L			min. P max.	B	b	d	H
4	+0.009 +0.004	+0.013 +0.008	ツバ付タイプ（D_m5） SLMHG	4	16	20		0.80～1.50	2≦B≦b and B≦（P×5）	10	2.4	5
5				5	16	20	25	0.80～2.00		11	2.9	6
6				6	16	20	25	1.00～2.50		12	3.4	9
8	+0.012 +0.006	+0.016 +0.010		8	16	20	25	1.00～3.50		14	4.4	11
10	+0.012 +0.006	+0.016 +0.010		10	16	20	25	2.00～5.50		14	6.4	13

■特長ガイド部寸法（B寸法）が長いため、長いストロークでのガイドが必要な絞り・曲げ加工に対応できます。

注文例

出荷日

追加工

型番リスト

表示件数

型番

SLMHG4-[16,20]-P[0.8-1.5/0.01]-B[2-10/0.1]

SLMHG4-LC[10-19.9/0.1]-P[0.8-1.5/0.01]-B[2-10/0.1]

SLMHG5-[16,20,25]-P[0.8-2/0.01]-B[2-11/0.1]

SLMHG5-LC[10-24.9/0.1]-P[0.8-2/0.01]-B[2-11/0.1]

SLMHG6-[16,20,25]-P[1-2.5/0.01]-B[2-12/0.1]

SLMHG6-LC[10-24.9/0.1]-P[1-2.5/0.01]-B[2-12/0.1]

SLMHG8-[16,20,25]-P[1-3.5/0.01]-B[2-14/0.1]

SLMHG8-LC[10-24.9/0.1]-P[1-3.5/0.01]-B[2-14/0.1]

SLMHG10-[16,20,25]-P[2-5.5/0.01]-B[2-14/0.1]

SLMHG10-LC[10-24.9/0.1]-P[2-5.5/0.01]-B[2-14/0.1]

材質

D(シャンク径)

(mm)

B(ガイド部長さ)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

P(刃先寸法)

(mm)

RoHS?

最小発注数量

SKH51相当	4	2 ～ 10	16 ～ 20	-	0.8 ～ 1.5	10	1個
SKH51相当	4	2 ～ 10	-	10 ～ 19.9	0.8 ～ 1.5	10	1個
SKH51相当	5	2 ～ 11	16 ～ 25	-	0.8 ～ 2	10	1個
SKH51相当	5	2 ～ 11	-	10 ～ 24.9	0.8 ～ 2	10	1個
SKD11相当	6	2 ～ 12	16 ～ 25	-	1 ～ 2.5	10	1個
SKD11相当	6	2 ～ 12	-	10 ～ 24.9	1 ～ 2.5	10	1個
SKD11相当	8	2 ～ 14	16 ～ 25	-	1 ～ 3.5	10	1個
SKD11相当	8	2 ～ 14	-	10 ～ 24.9	1 ～ 3.5	10	1個
SKD11相当	10	2 ～ 14	16 ～ 25	-	2 ～ 5.5	10	1個
SKD11相当	10	2 ～ 14	-	10 ～ 24.9	2 ～ 5.5	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

ガイド部（B寸部）が長いツバ付きタイプのパンチガイドブシュです。パンチ刃先が細長くて打ち抜き時の座屈が懸念される場合などに有効です。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

パンチガイドブシュ　スーパーロングタイプ　-ツバ付タイプ-のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q材質SKD11相当品のパンチガイドブッシュにコーティング処理を施しても問題はありませんか？

コーティング処理は避けてください。焼き戻しが150～200度のため、コーティングの条件によっては焼き戻りし、強度が低下してしまいます。
