パンチガイドブシュ －ストレートタイプ－
- 通常単価(税別)
- -
- 税込単価
- -
ストリッパプレートでパンチ刃先をガイドする場合を想定したストレートタイプのブシ...
詳細情報を確認する未確定：候補が508型番あります。
商品情報
外形図・製品仕様
| シャンク径 D公差 | 材質 硬度 | D寸法 | 型式 |
|---|---|---|---|
| Dn5 | SKH51相当 61～64HRC | D3～5 |  MSG |
| SKD11相当 60～63HRC | D6～16 | ||
| SKD11相当 60～63HRC | D8～16 |  SGD SGR SGE SGG | |
| D +0.005/0 | SKD11相当 60～63HRC | D6～16 | A-MSG |
| D8～16 | A-SGDA-SGRA-SGEA-SGG | ||
規格表
| D公差 | 型式 | L | 指定0.01mm単位 | B | d | H | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| ||||||||||||||||||
| D | m5 | n5 | +0.005 0 | Type | D | |||||||||||||||
| min. P max. | P・Kmax. | P・Wmin. | R | |||||||||||||||||
| 3 | +0.006 +0.002 | +0.008 +0.004 | - | （SKH51相当） ストレートタイプ （Dn5） MSG | （3） | 10 | 13 | 16 | 20 | 0.30～0.70 | - | - | - | 2 | 2.0 | 4 | ||||
| 4 | +0.009 +0.004 | +0.013 +0.008 | （4） | 10 | 13 | 16 | 20 | 22 | 25 | 0.30～2.00 | - | - | 2.4 | 5 | ||||||
| 5 | （5） | 10 | 13 | 16 | 20 | 22 | 25 | 0.50～2.50 | - | - | 2.9 | 6 | ||||||||
| 6 | +0.005 0 | （SKD11相当） ストレートタイプ | （6） | 10 | 13 | 16 | 20 | 22 | 25 | 1.00～3.00 | 3.00 | 1.00 |
| 3 | 3.4 | 9 | ||||
| 8 | +0.012 +0.006 | +0.016 +0.010 | （Dn5） | （D +0.005/0） | 8 | 10 | 13 | 16 | 20 | 22 | 25 | 1.00～4.00 | 4.00 | 1.00 | 4 | 4.4 | 11 | |||
| MSG SGD SGR SGE SGG | A-MSG A-SGD A-SGR A-SGE A-SGG | ||||||||||||||||||
| 10 | 10 | 10 | 13 | 16 | 20 | 22 | 25 | 2.00～6.00 | 6.00 | 1.20 | 6.4 | 13 | ||||||||
| 13 | +0.015 +0.007 | +0.020 +0.012 | 13 | 10 | 13 | 16 | 20 | 22 | 25 | 3.00～8.00 | 8.00 | 1.50 | 6 | 8.4 | 16 | |||||
| 16 | 16 | 10 | 13 | 16 | 20 | 22 | 25 | 3.00～10.00 | 10.00 | 2.00 | 10.6 | 19 | ||||||||
D＝（6）のストレートタイプは
形状のみの規格です。D3はツバ下部が薄肉となっております。取り付け時の破損にご注意ください。
D＝（3）（4）（5）はm5、n5のみの規格です。
注文例
出荷日
追加工
| 型式 | - | L（LC） | - | P（PC） | - | W（WC） | - | R | - | （HC・TC・KC…etc.） | |
| A-MSG6 | - | LC15 | - | P1.0 | - | KC | ||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

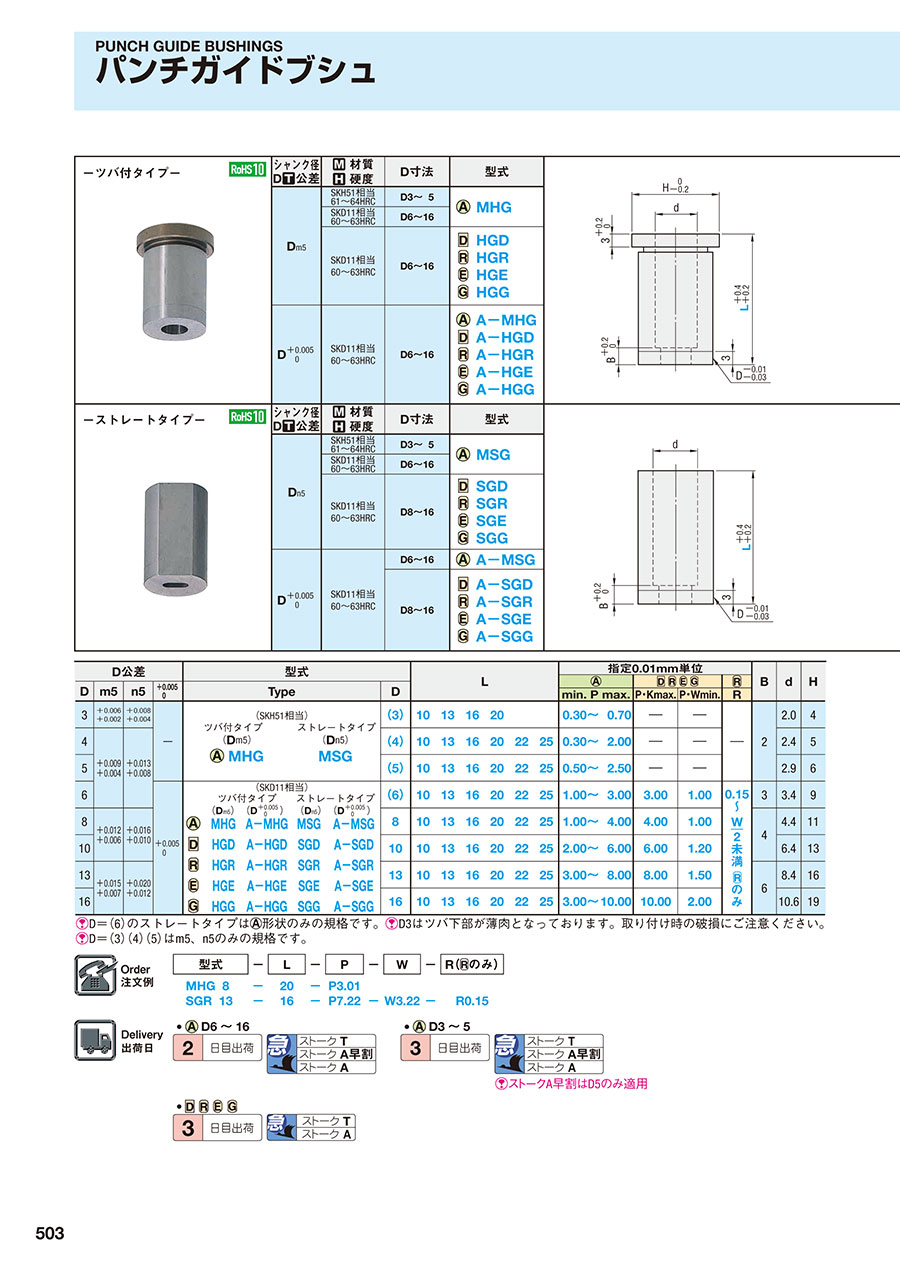

カタログ
パンチガイドブシュ －ストレートタイプ－のレビュー
金型用部品
3
3.02023/01/16
この商品は自社の金型の工程で使用している部品になります。大体いつもパンチと同時に購入して使用しています。この商品の場合、...もっと読む
0人が参考にしています。
順送金型用ガイド
4
4.02022/09/09
金属加工SPCC-SD用順送金型のパンチガイドブシュとして使用しています。内径の滑りが良く、パンチの持ちが良いためリピー...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q材質SKD11相当品のパンチガイドブッシュにコーティング処理を施しても問題はありませんか？
A
コーティング処理は避けてください。焼き戻しが150～200度のため、コーティングの条件によっては焼き戻りし、強度が低下してしまいます。
