パイロットエジェクタブシュ
- 通常単価(税別)
- -
- 税込単価
- -
被加工材が薄板の場合に、パイロットパンチによる被加工材の吊り上げを防止するため...
詳細情報を確認する未確定：候補が7型番あります。
商品情報
外形図・製品仕様
材質 SKD11相当
硬度 60～63HRC
規格表
| 型式 | L | 指定0.01mm単位 | B | d | H | |
|---|---|---|---|---|---|---|
| Type | D | min. P max. | ||||
| MEG | 4 | 10 | 1.00 ～ 2.00 | 2 | 2.4 | 5 |
| 5 | 1.00 ～ 3.00 | 4 | 3.2 | 6 | ||
| 6 | 2.50 ～ 4.00 | 10 | - | 9 | ||
| 8 | 3.00 ～ 6.00 | 11 | ||||
| 10 | 5.00 ～ 8.00 | 13 | ||||
注文例
出荷日
追加工
関連情報
● 順送型で薄い材料を加工する場合、材料のパイロットパンチへの喰い付きを防止します。
● 丸線コイルスプリング P.1529
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |

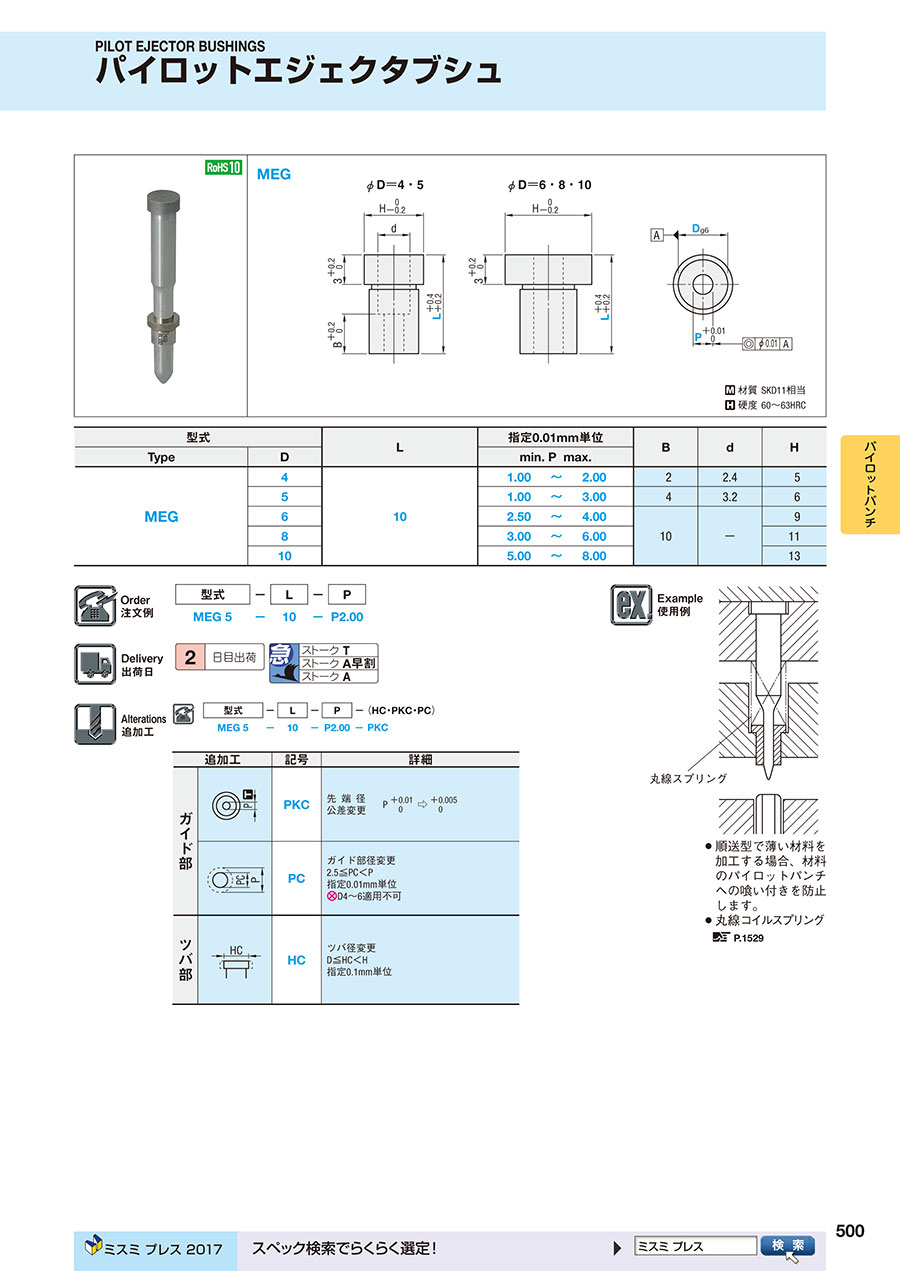

カタログ
パイロットエジェクタブシュのレビュー
金型部材
4
4.02023/06/30
金属加工用金型のエジェクタ部品として使用しています。性能に安定感があり重用します。
0人が参考にしています。
金型部品で
5
5.02022/04/30
パイロットパンチの食いつき防止で使用しました。
他に小さい穴あけ（径1.0～1.9）でストリッパプレ－トに設置して、ピア...もっと読む
0人が参考にしています。
金型用
4
4.02022/03/09
食いつき防止用として使用
スプリングのセット品もあればいいですね
0人が参考にしています。
依頼された、金型に使用しています
3
3.02020/12/03
顧客から設計を含めて依頼された、金型に使用しています。給油式の商品は、特に問題はありません。ただ無給油の商品は、無給油の...もっと読む
0人が参考にしています。
金型用部品
3
3.02020/07/06
板厚が薄いもののパイロット食いつき防止として使っています。
もう少し短納期だと助かります。
0人が参考にしています。
