パイロットパンチ－先端径固定タイプ－
- 通常単価(税別)
- -
- 税込単価
- -
予め決まった先端径の中から選んでいただくタイプのパイロットパンチです。商品バリ...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図・製品仕様
RT（※）P＜8の先端には危険防止のため丸みをつけてあります。先端を鋭角のままにする場合は（RT0）とご指定ください。（ただし、P≧8の場合は先端フラットになります。）
先端R部長さは「■パイロットパンチR部長さ（Y）の求め方（参考値）」をご参照ください。
材質 SKD11相当
硬度 60～63HRC
規格表
| 型式 | L | P | B | H | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Type | D | ||||||||||||||||||||
| STAZ | 3 | （42） | 52 | 62 | 72 | 1.5 | 2.0 | 2.5 | 15 | 5 | |||||||||||
| 4 | 2.0 | 2.5 | 3.0 | 3.5 | 7 | ||||||||||||||||
| 5 | 3.0 | 3.5 | 4.0 | 4.5 | 8 | ||||||||||||||||
| 6 | 4.0 | 4.5 | 5.0 | 5.5 | 9 | ||||||||||||||||
| 8 | 52 | 62 | 72 | 82 | 6.0 | 7.0 | 21 | 11 | |||||||||||||
| 10 | 8.0 | 9.0 | 13 | ||||||||||||||||||
L（42）B＝10 全長L（42）の場合、先端長さBは10mmになります。
注文例
出荷日
追加工
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

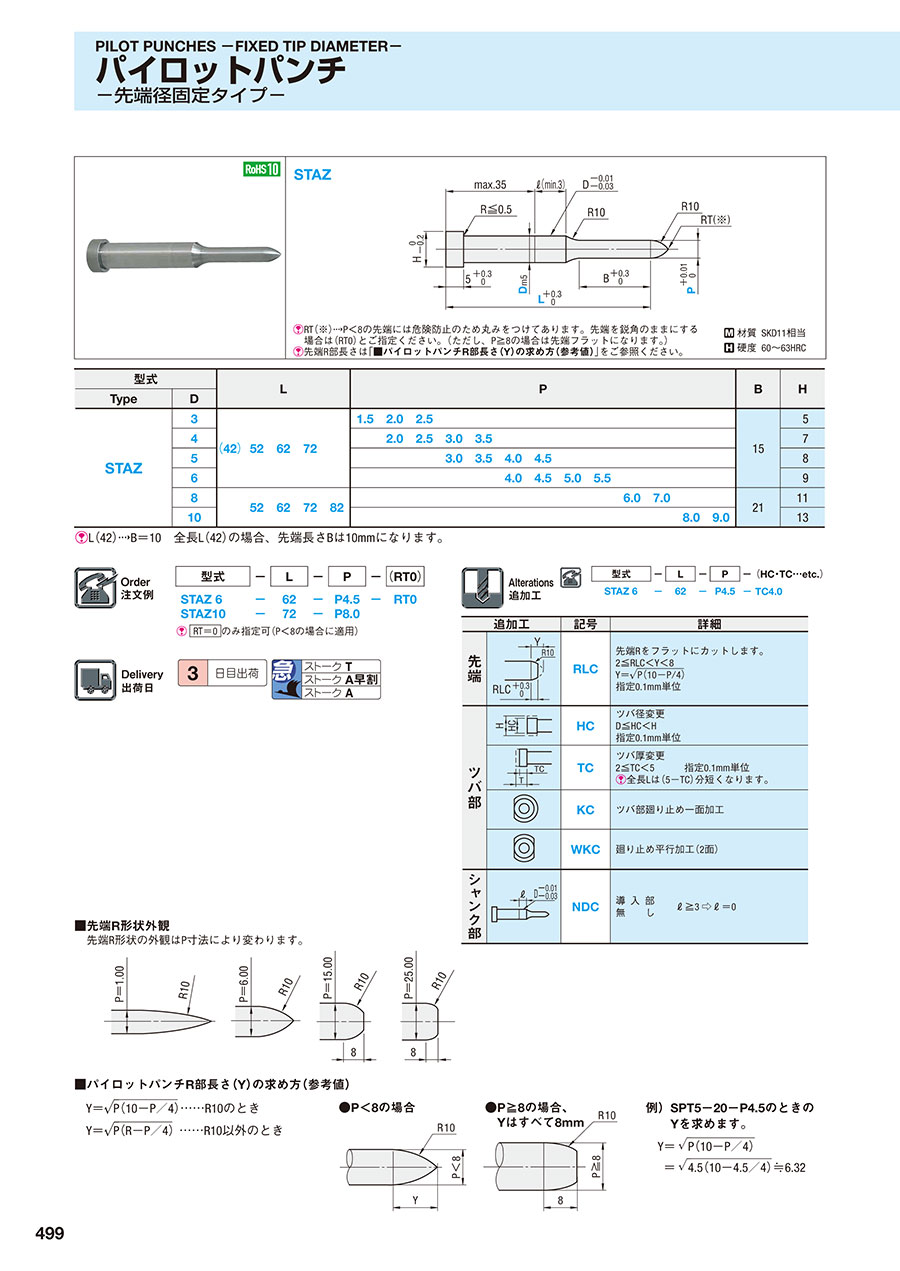

カタログ
パイロットパンチ－先端径固定タイプ－のレビュー
金型のパイロット
5
5.02019/02/28
毎度使用する先端径は統一して決めてあるので、この径固定タイプは安価に買えて良いです。
使用感も問題なく、トラブルも起きて...もっと読む
0人が参考にしています。
