ストリッパ固定用ストレートパイロットパンチ－先端R・テーパ一体タイプ・ツバマイナス公差－

カタログ |P.473

規格拡大

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパ固定用パイロットパンチ－ストレートタイプ･ノーマル･TiCNコーティング･ラップ仕上げ－

4.3

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパ固定用パイロットパンチストレートタイプ RW

通常出荷日：5 日目

滑らかな先端形状と高精度の全長公差を併せ持つことが特長のR・テーパ一体型パイロ...

詳細情報を確認する

先端形状
ストレート
刃先形状
先端R＆テーパ
取付プレート
ストリッパプレート
シャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が48型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

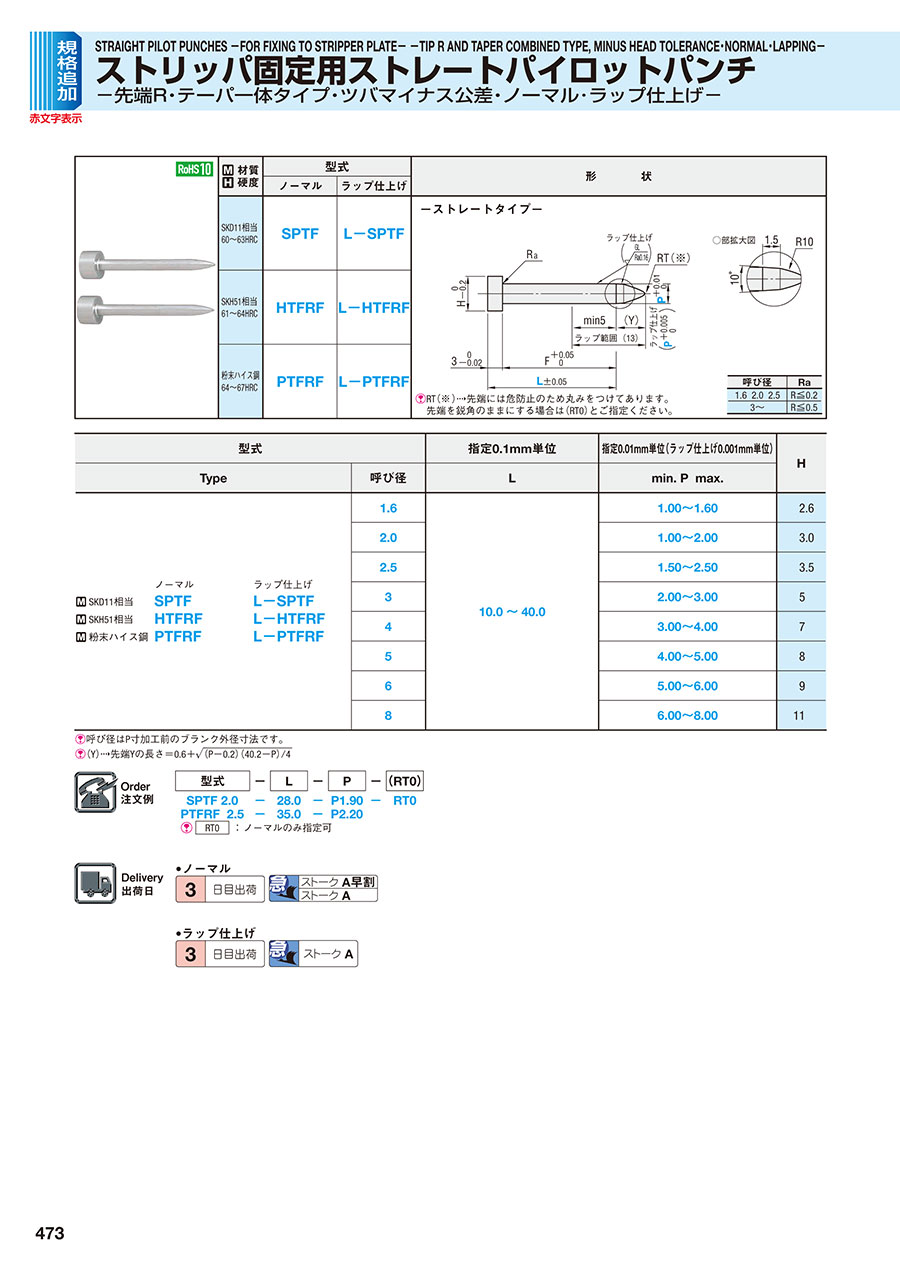

外形図・製品仕様

ストリッパ固定用ストレートパイロットパンチ－先端R・テーパ一体タイプ・ツバマイナス公差・ノーマル･ラップ仕上げ－

呼び径	Ra
1.6 2.0 2.5	R≦0.2
3～	R≦0.5

RT（※）先端には危防止のため丸みをつけてあります。
先端を鋭角のままにする場合は（RT0）とご指定ください。

材質硬度	型式
材質硬度	ノーマル	ラップ仕上げ
SKD11相当 60～63HRC	SPTF	L-SPTF
SKD11相当 60～63HRC	SPTF	L-SPTF
SKH51相当 61～64HRC	HTFRF	L-HTFRF
粉末ハイス鋼 64～67HRC	PTFRF	L-PTFRF

規格表

型式				指定0.1mm単位	指定0.01mm単位（ラップ仕上げ0.001mm単位）	H
Type			呼び径	L	min. P max.	H
			1.6	10.0～40.0	1.00～1.60	2.6
			2.0		1.00～2.00	3
	ノーマル	ラップ仕上げ	2.5		1.50～2.50	4
SKD11相当	SPTF	L-SPTF	3		2.00～3.00	5
SKH51相当	HTFRF	L-HTFRF	4		3.00～4.00	7
粉末ハイス鋼	PTFRF	L-PTFRF	5		4.00～5.00	8
			6		5.00～6.00	9
			8		6.00～8.00	11

呼び径はP寸加工前のブランク外径寸法です。
