ストリッパ固定用パイロットパンチ−先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ−

ストリッパ固定用パイロットパンチ−先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ−

無料3D-CADライブラリー申し込み受付中

未確定：候補が76型番あります。
数量：

商品情報

関連ページ

ラップ仕上げ  P.1725

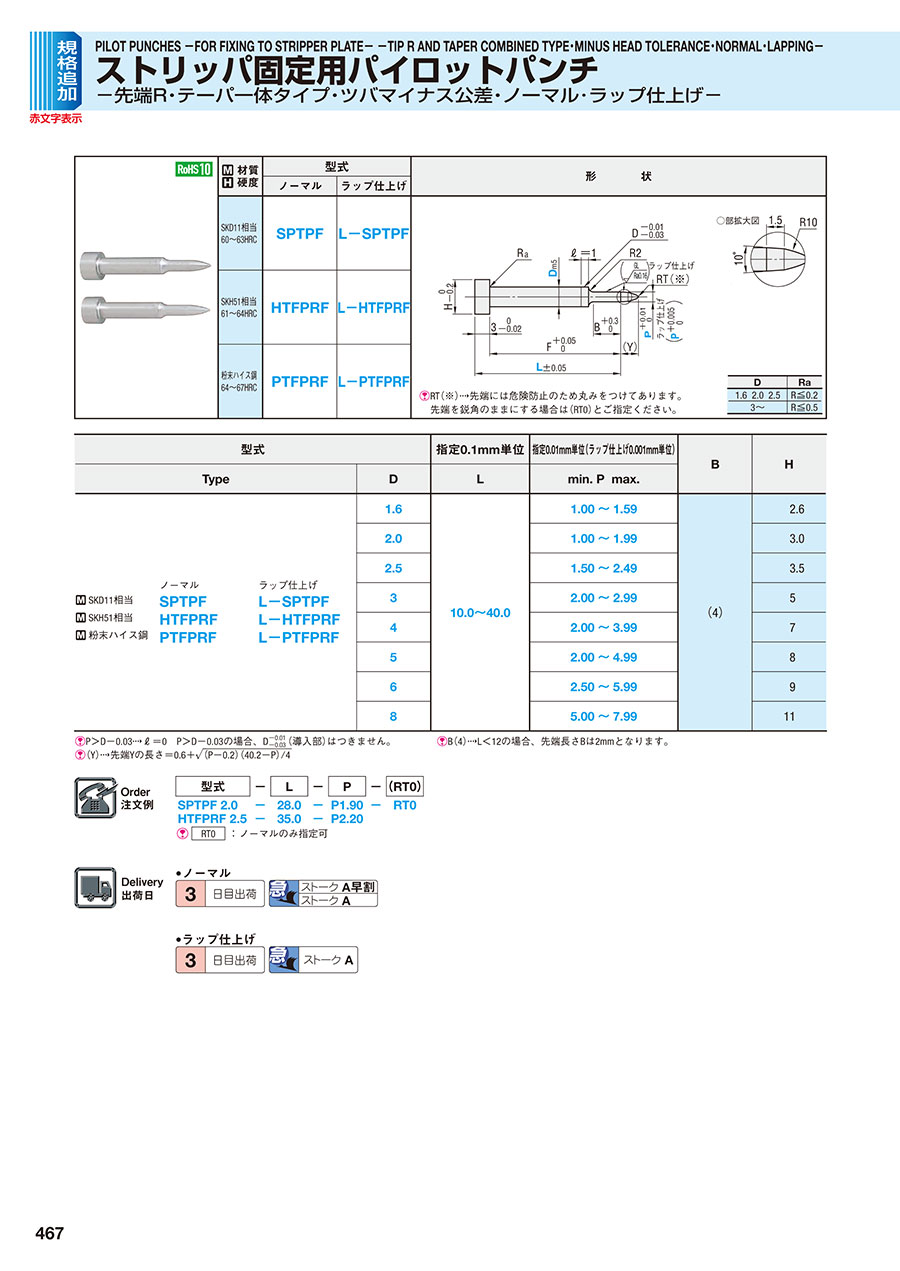

外形図・製品仕様

ストリッパ固定用パイロットパンチ?先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ?
DRa
1.6  2.0  2.5R≦0.2
3～R≦0.5

 RT（※）先端には危険防止のため丸みをつけてあります。
先端を鋭角のままにする場合は（RT0）とご指定ください。

 材質
 硬度		型式
ノーマルラップ仕上げ
SKD11相当
60～63HRC		SPTPFL-SPTPF
SKH51相当
61～64HRC		HTFPRFL-HTFPRF
粉末ハイス鋼
64～67HRC		PTFPRFL-PTFPRF

規格表

型式指定0.1mm単位指定0.01mm単位
（ラップ仕上げ0.001mm単位）		BH
TypeDLmin. P  max.

 		  1.610.0～40.01.00～1.59（4）2.6
   2.01.00～1.993
 ノーマルラップ仕上げ2.51.50～2.493.5
 SKD11相当SPTPFL-SPTPF32.00～2.995
 SKH51相当HTFPRFL-HTFPRF42.00～3.997
 粉末ハイス鋼PTFPRFL-PTFPRF52.00～4.998
   62.50～5.999
   85.00～7.9911
P＞D-0.03ℓ＝0 P＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
（Y）先端Yの長さ＝ストリッパ固定用パイロットパンチ?先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ?
B（4）L＜12の場合、先端長さBは2mmとなります。

注文例

ストリッパ固定用パイロットパンチ?先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ?

出荷日

ストリッパ固定用パイロットパンチ?先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ?

追加工

ストリッパ固定用パイロットパンチ?先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ?

型番リスト

表示件数
  • 1
  • 2
  • 次へ
    • 型番
    HTFPRF1.6-[10-40/0.1]-P[1-1.59/0.01]
    HTFPRF2.0-[10-40/0.1]-P[1-1.99/0.01]
    HTFPRF2.5-[10-40/0.1]-P[1.5-2.49/0.01]
    HTFPRF2.5-[10-40/0.1]-PC[1-1.49/0.01]
    HTFPRF3-[10-40/0.1]-P[2-2.99/0.01]
    HTFPRF4-[10-40/0.1]-P[2-3.99/0.01]
    HTFPRF4-[10-40/0.1]-PC[1-1.99/0.01]
    HTFPRF5-[10-40/0.1]-P[2-4.99/0.01]
    HTFPRF5-[10-40/0.1]-PC[1-1.99/0.01]
    HTFPRF6-[10-40/0.1]-P[2.5-5.99/0.01]
    HTFPRF6-[10-40/0.1]-PC[1.25-2.49/0.01]
    HTFPRF8-[10-40/0.1]-P[5-7.99/0.01]
    HTFPRF8-[10-40/0.1]-PC[2.5-4.99/0.01]
    L-HTFPRF1.6-[10-40/0.1]-P[1-1.59/0.001]
    L-HTFPRF2.0-[10-40/0.1]-P[1-1.99/0.001]
    L-HTFPRF2.5-[10-40/0.1]-P[1.5-2.49/0.001]
    L-HTFPRF3-[10-40/0.1]-P[2-2.99/0.001]
    L-HTFPRF4-[10-40/0.1]-P[2-3.99/0.001]
    L-HTFPRF4-[10-40/0.1]-PC[1-1.999/0.001]
    L-HTFPRF5-[10-40/0.1]-P[2-4.99/0.001]
    L-HTFPRF5-[10-40/0.1]-PC[1-1.999/0.001]
    L-HTFPRF6-[10-40/0.1]-P[2.5-5.99/0.001]
    L-HTFPRF6-[10-40/0.1]-PC[1.25-2.499/0.001]
    L-HTFPRF8-[10-40/0.1]-P[5-7.99/0.001]
    L-HTFPRF8-[10-40/0.1]-PC[2.5-4.999/0.001]
    L-PTFPRF1.6-[10-40/0.1]-P[1-1.59/0.001]
    L-PTFPRF2.0-[10-40/0.1]-P[1-1.99/0.001]
    L-PTFPRF2.5-[10-40/0.1]-P[1.5-2.49/0.001]
    L-PTFPRF3-[10-40/0.1]-P[2-2.99/0.001]
    L-PTFPRF4-[10-40/0.1]-P[2-3.99/0.001]
    L-PTFPRF4-[10-40/0.1]-PC[1-1.999/0.001]
    L-PTFPRF5-[10-40/0.1]-P[2-4.99/0.001]
    L-PTFPRF5-[10-40/0.1]-PC[1-1.999/0.001]
    L-PTFPRF6-[10-40/0.1]-P[2.5-5.99/0.001]
    L-PTFPRF6-[10-40/0.1]-PC[1.25-2.499/0.001]
    L-PTFPRF8-[10-40/0.1]-P[5-7.99/0.001]
    L-PTFPRF8-[10-40/0.1]-PC[2.5-4.999/0.001]
    L-SPTPF1.6-[10-40/0.1]-P[1-1.59/0.001]
    L-SPTPF2.0-[10-40/0.1]-P[1-1.99/0.001]
    L-SPTPF2.5-[10-40/0.1]-P[1.5-2.49/0.001]
    L-SPTPF3-[10-40/0.1]-P[2-2.99/0.001]
    L-SPTPF4-[10-40/0.1]-P[2-3.99/0.001]
    L-SPTPF4-[10-40/0.1]-PC[1-1.999/0.001]
    L-SPTPF5-[10-40/0.1]-P[2-4.99/0.001]
    L-SPTPF5-[10-40/0.1]-PC[1-1.999/0.001]
    L-SPTPF6-[10-40/0.1]-P[2.5-5.99/0.001]
    L-SPTPF6-[10-40/0.1]-PC[1.25-2.499/0.001]
    L-SPTPF8-[10-40/0.1]-P[5-7.99/0.001]
    L-SPTPF8-[10-40/0.1]-PC[2.5-4.999/0.001]
    PTFPRF1.6-[10-40/0.1]-P[1-1.59/0.01]
    PTFPRF2.0-[10-40/0.1]-P[1-1.99/0.01]
    PTFPRF2.5-[10-40/0.1]-P[1.5-2.49/0.01]
    PTFPRF3-[10-40/0.1]-P[2-2.99/0.01]
    PTFPRF3-[10-40/0.1]-PC[1-1.99/0.01]
    PTFPRF4-[10-40/0.1]-P[2-3.99/0.01]
    PTFPRF4-[10-40/0.1]-PC[1-1.99/0.01]
    PTFPRF5-[10-40/0.1]-P[2-4.99/0.01]
    PTFPRF5-[10-40/0.1]-PC[1-1.99/0.01]
    PTFPRF6-[10-40/0.1]-P[2.5-5.99/0.01]
    PTFPRF6-[10-40/0.1]-PC[1.25-2.49/0.01]

    材質

    表面処理

    D（シャンク径）

    (mm)

    L(全長)

    (mm)

    P(刃先寸法)

    (mm)

    PC(刃先寸法変更)

    (mm)

    		RoHS?最小発注数量
    SKH51相当
    なし
    1.6
    10 ～ 40
    1 ～ 1.59
    -
    10
    1個
    SKH51相当
    なし
    2
    10 ～ 40
    1 ～ 1.99
    -
    10
    1個
    SKH51相当
    なし
    2.5
    10 ～ 40
    1.5 ～ 2.49
    -
    10
    1個
    SKH51相当
    なし
    2.5
    10 ～ 40
    -
    1 ～ 1.49
    10
    1個
    SKH51相当
    なし
    3
    10 ～ 40
    2 ～ 2.99
    -
    10
    1個
    SKH51相当
    なし
    4
    10 ～ 40
    2 ～ 3.99
    -
    10
    1個
    SKH51相当
    なし
    4
    10 ～ 40
    -
    1 ～ 1.99
    10
    1個
    SKH51相当
    なし
    5
    10 ～ 40
    2 ～ 4.99
    -
    10
    1個
    SKH51相当
    なし
    5
    10 ～ 40
    -
    1 ～ 1.99
    10
    1個
    SKH51相当
    なし
    6
    10 ～ 40
    2.5 ～ 5.99
    -
    10
    1個
    SKH51相当
    なし
    6
    10 ～ 40
    -
    1.25 ～ 2.49
    10
    1個
    SKH51相当
    なし
    8
    10 ～ 40
    5 ～ 7.99
    -
    10
    1個
    SKH51相当
    なし
    8
    10 ～ 40
    -
    2.5 ～ 4.99
    10
    1個
    SKH51相当
    ラップ仕上げ
    1.6
    10 ～ 40
    1 ～ 1.59
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    2
    10 ～ 40
    1 ～ 1.99
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    2.5
    10 ～ 40
    1.5 ～ 2.49
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    3
    10 ～ 40
    2 ～ 2.99
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    4
    10 ～ 40
    2 ～ 3.99
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    4
    10 ～ 40
    -
    1 ～ 1.999
    10
    1個
    SKH51相当
    ラップ仕上げ
    5
    10 ～ 40
    2 ～ 4.99
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    5
    10 ～ 40
    -
    1 ～ 1.999
    10
    1個
    SKH51相当
    ラップ仕上げ
    6
    10 ～ 40
    2.5 ～ 5.99
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    6
    10 ～ 40
    -
    1.25 ～ 2.499
    10
    1個
    SKH51相当
    ラップ仕上げ
    8
    10 ～ 40
    5 ～ 7.99
    -
    10
    1個
    SKH51相当
    ラップ仕上げ
    8
    10 ～ 40
    -
    2.5 ～ 4.999
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    1.6
    10 ～ 40
    1 ～ 1.59
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    2
    10 ～ 40
    1 ～ 1.99
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    2.5
    10 ～ 40
    1.5 ～ 2.49
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    3
    10 ～ 40
    2 ～ 2.99
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    4
    10 ～ 40
    2 ～ 3.99
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    4
    10 ～ 40
    -
    1 ～ 1.999
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    5
    10 ～ 40
    2 ～ 4.99
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    5
    10 ～ 40
    -
    1 ～ 1.999
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    6
    10 ～ 40
    2.5 ～ 5.99
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    6
    10 ～ 40
    -
    1.25 ～ 2.499
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    8
    10 ～ 40
    5 ～ 7.99
    -
    10
    1個
    粉末ハイス鋼
    ラップ仕上げ
    8
    10 ～ 40
    -
    2.5 ～ 4.999
    10
    1個
    SKD11相当
    ラップ仕上げ
    1.6
    10 ～ 40
    1 ～ 1.59
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    2
    10 ～ 40
    1 ～ 1.99
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    2.5
    10 ～ 40
    1.5 ～ 2.49
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    3
    10 ～ 40
    2 ～ 2.99
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    4
    10 ～ 40
    2 ～ 3.99
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    4
    10 ～ 40
    -
    1 ～ 1.999
    10
    1個
    SKD11相当
    ラップ仕上げ
    5
    10 ～ 40
    2 ～ 4.99
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    5
    10 ～ 40
    -
    1 ～ 1.999
    10
    1個
    SKD11相当
    ラップ仕上げ
    6
    10 ～ 40
    2.5 ～ 5.99
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    6
    10 ～ 40
    -
    1.25 ～ 2.499
    10
    1個
    SKD11相当
    ラップ仕上げ
    8
    10 ～ 40
    5 ～ 7.99
    -
    10
    1個
    SKD11相当
    ラップ仕上げ
    8
    10 ～ 40
    -
    2.5 ～ 4.999
    10
    1個
    粉末ハイス鋼
    なし
    1.6
    10 ～ 40
    1 ～ 1.59
    -
    10
    1個
    粉末ハイス鋼
    なし
    2
    10 ～ 40
    1 ～ 1.99
    -
    10
    1個
    粉末ハイス鋼
    なし
    2.5
    10 ～ 40
    1.5 ～ 2.49
    -
    10
    1個
    粉末ハイス鋼
    なし
    3
    10 ～ 40
    2 ～ 2.99
    -
    10
    1個
    粉末ハイス鋼
    なし
    3
    10 ～ 40
    -
    1 ～ 1.99
    10
    1個
    粉末ハイス鋼
    なし
    4
    10 ～ 40
    2 ～ 3.99
    -
    10
    1個
    粉末ハイス鋼
    なし
    4
    10 ～ 40
    -
    1 ～ 1.99
    10
    1個
    粉末ハイス鋼
    なし
    5
    10 ～ 40
    2 ～ 4.99
    -
    10
    1個
    粉末ハイス鋼
    なし
    5
    10 ～ 40
    -
    1 ～ 1.99
    10
    1個
    粉末ハイス鋼
    なし
    6
    10 ～ 40
    2.5 ～ 5.99
    -
    10
    1個
    粉末ハイス鋼
    なし
    6
    10 ～ 40
    -
    1.25 ～ 2.49
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1
  • 2
  • 次へ

    • 詳細情報

    基本情報

    先端の被加工材矯正部分を滑らかな形状にしつつ、位置決め部までの長さ（F寸・L寸）公差を±0.05mmとした、ストリッパ固定用パイロットパンチです。精密金型を想定し、ツバ厚もマイナス公差としています。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ストリッパ固定用パイロットパンチ−先端R・テーパ一体・ツバマイナス公差・ノーマル・ラップ仕上げ−のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qパイロットパンチの先端の危険防止のための丸みはどのような加工になりますか？
    A
    P寸が8mm以下の場合は先端が直径0.1mm以下の平面になるように加工しています。8mmより大きい場合は直径0.1mｍ狙いとなります。
