ストリッパ固定用変形パイロットパンチ

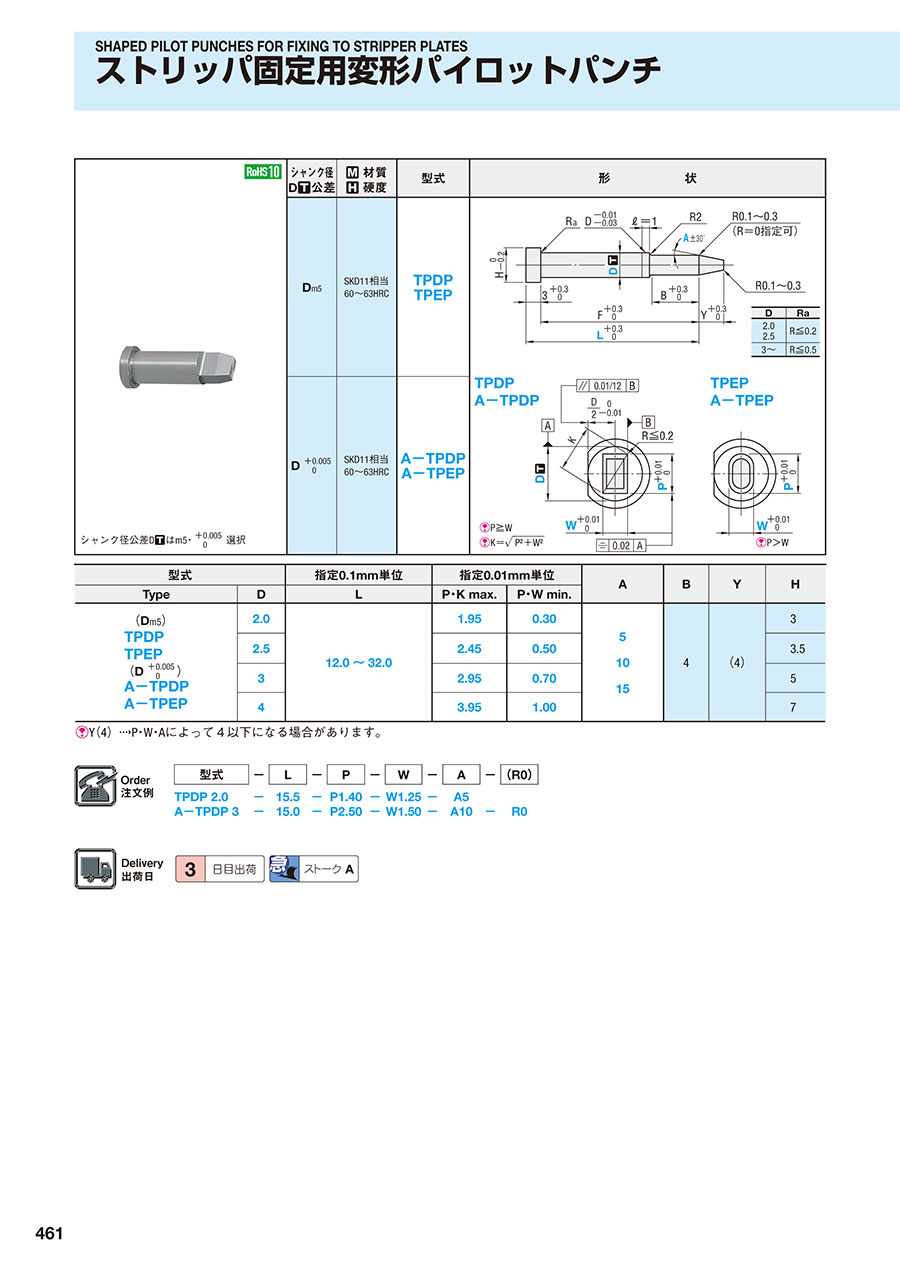

カタログ |P.461

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパ固定用パイロットパンチ

4.5

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ストリッパ固定用パイロットパンチ－TiCNコーティング－

通常出荷日：3 日目

丸穴ではなく製品用の角穴・長円穴を手掛かりにワークの位置決めを行える、ストリッ...

詳細情報を確認する

先端形状
スタンダード
刃先形状
先端テーパ変形
材質
SKD11相当
表面処理
なし
取付プレート
ストリッパプレート
シャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

シャンク径公差Dはm5・ 0/+0.005選択

シャンク径 D公差	材質硬度	型式
D_m5	SKD11相当 60～63HRC	TPDP TPEP
D_m5	SKD11相当 60～63HRC	TPDP TPEP
D +0.005/0	SKD11相当 60～63HRC	A-TPDP A-TPEP
D +0.005/0	SKD11相当 60～63HRC	A-TPDP A-TPEP

規格表

型式		指定0.1mm単位	指定0.01mm単位		A	B	Y	H
Type	D	L	P・K max.	P・W min.	A	B	Y	H
（D_m5） TPDP TPEP （D +0.005/0） A-TPDP A-TPEP	2.0	12.0～32.0	1.95	0.30	5 10 15	4	（4）	3
	2.5		2.45	0.50				3.5
	3		2.95	0.70				5
	4		3.95	1.00				7

Y（4）P・W・Aによって4以下になる場合があります。

注文例

出荷日

追加工

型番リスト

表示件数

型番

A-TPDP2.0-[12-32/0.1]-P[0.3-1.95/0.01]-W[0.3-1.95/0.01]-A[5,10,15]

A-TPDP2.5-[12-32/0.1]-P[0.5-2.45/0.01]-W[0.5-2.45/0.01]-A[5,10,15]

A-TPDP3-[12-32/0.1]-P[0.7-2.95/0.01]-W[0.7-2.95/0.01]-A[5,10,15]

A-TPDP4-[12-32/0.1]-P[1-3.95/0.01]-W[1-3.95/0.01]-A[5,10,15]

A-TPEP2.0-[12-32/0.1]-P[0.3-1.95/0.01]-W[0.3-1.95/0.01]-A[5,10,15]

A-TPEP2.5-[12-32/0.1]-P[0.5-2.45/0.01]-W[0.5-2.45/0.01]-A[5,10,15]

A-TPEP3-[12-32/0.1]-P[0.7-2.95/0.01]-W[0.7-2.95/0.01]-A[5,10,15]

A-TPEP4-[12-32/0.1]-P[1-3.95/0.01]-W[1-3.95/0.01]-A[5,10,15]

TPDP2.0-[12-32/0.1]-P[0.3-1.95/0.01]-W[0.3-1.95/0.01]-A[5,10,15]

TPDP2.5-[12-32/0.1]-P[0.5-2.45/0.01]-W[0.5-2.45/0.01]-A[5,10,15]

TPDP3-[12-32/0.1]-P[0.7-2.95/0.01]-W[0.7-2.95/0.01]-A[5,10,15]

TPDP4-[12-32/0.1]-P[1-3.95/0.01]-W[1-3.95/0.01]-A[5,10,15]

TPEP2.0-[12-32/0.1]-P[0.3-1.95/0.01]-W[0.3-1.95/0.01]-A[5,10,15]

TPEP2.5-[12-32/0.1]-P[0.5-2.45/0.01]-W[0.5-2.45/0.01]-A[5,10,15]

TPEP3-[12-32/0.1]-P[0.7-2.95/0.01]-W[0.7-2.95/0.01]-A[5,10,15]

TPEP4-[12-32/0.1]-P[1-3.95/0.01]-W[1-3.95/0.01]-A[5,10,15]

シャンク径D公差

刃先形状

D（シャンク径）

(mm)

A(テーパ角度)

(°)

L(全長)

(mm)

P(刃先寸法)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

+0.005/0	D	2	5 ～ 15	12 ～ 32	0.3 ～ 1.95	0.3 ～ 1.95	10	1個
+0.005/0	D	2.5	5 ～ 15	12 ～ 32	0.5 ～ 2.45	0.5 ～ 2.45	10	1個
+0.005/0	D	3	5 ～ 15	12 ～ 32	0.7 ～ 2.95	0.7 ～ 2.95	10	1個
+0.005/0	D	4	5 ～ 15	12 ～ 32	1 ～ 3.95	1 ～ 3.95	10	1個
+0.005/0	E	2	5 ～ 15	12 ～ 32	0.3 ～ 1.95	0.3 ～ 1.95	10	1個
+0.005/0	E	2.5	5 ～ 15	12 ～ 32	0.5 ～ 2.45	0.5 ～ 2.45	10	1個
+0.005/0	E	3	5 ～ 15	12 ～ 32	0.7 ～ 2.95	0.7 ～ 2.95	10	1個
+0.005/0	E	4	5 ～ 15	12 ～ 32	1 ～ 3.95	1 ～ 3.95	10	1個
m5	D	2	5 ～ 15	12 ～ 32	0.3 ～ 1.95	0.3 ～ 1.95	10	1個
m5	D	2.5	5 ～ 15	12 ～ 32	0.5 ～ 2.45	0.5 ～ 2.45	10	1個
m5	D	3	5 ～ 15	12 ～ 32	0.7 ～ 2.95	0.7 ～ 2.95	10	1個
m5	D	4	5 ～ 15	12 ～ 32	1 ～ 3.95	1 ～ 3.95	10	1個
m5	E	2	5 ～ 15	12 ～ 32	0.3 ～ 1.95	0.3 ～ 1.95	10	1個
m5	E	2.5	5 ～ 15	12 ～ 32	0.5 ～ 2.45	0.5 ～ 2.45	10	1個
m5	E	3	5 ～ 15	12 ～ 32	0.7 ～ 2.95	0.7 ～ 2.95	10	1個
m5	E	4	5 ～ 15	12 ～ 32	1 ～ 3.95	1 ～ 3.95	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

丸穴ではなく製品用の角穴・長円穴を手掛かりにワークの位置決めを行える、ストリッパプレートに設置するタイプのパイロットパンチです。位置決め用の捨て穴不要のため、ストリップレイアウトのスペースに余裕がない場合などにご検討ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
