タップ付パンチ用スペーサ
- 通常単価(税別)
- -
- 税込単価
- -
タップ付パンチの高さ調整用シムです。パンチ再研磨超の併せてパンチとバッキングプ...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図・製品仕様
材質 SKS3
硬度 58～62HRC

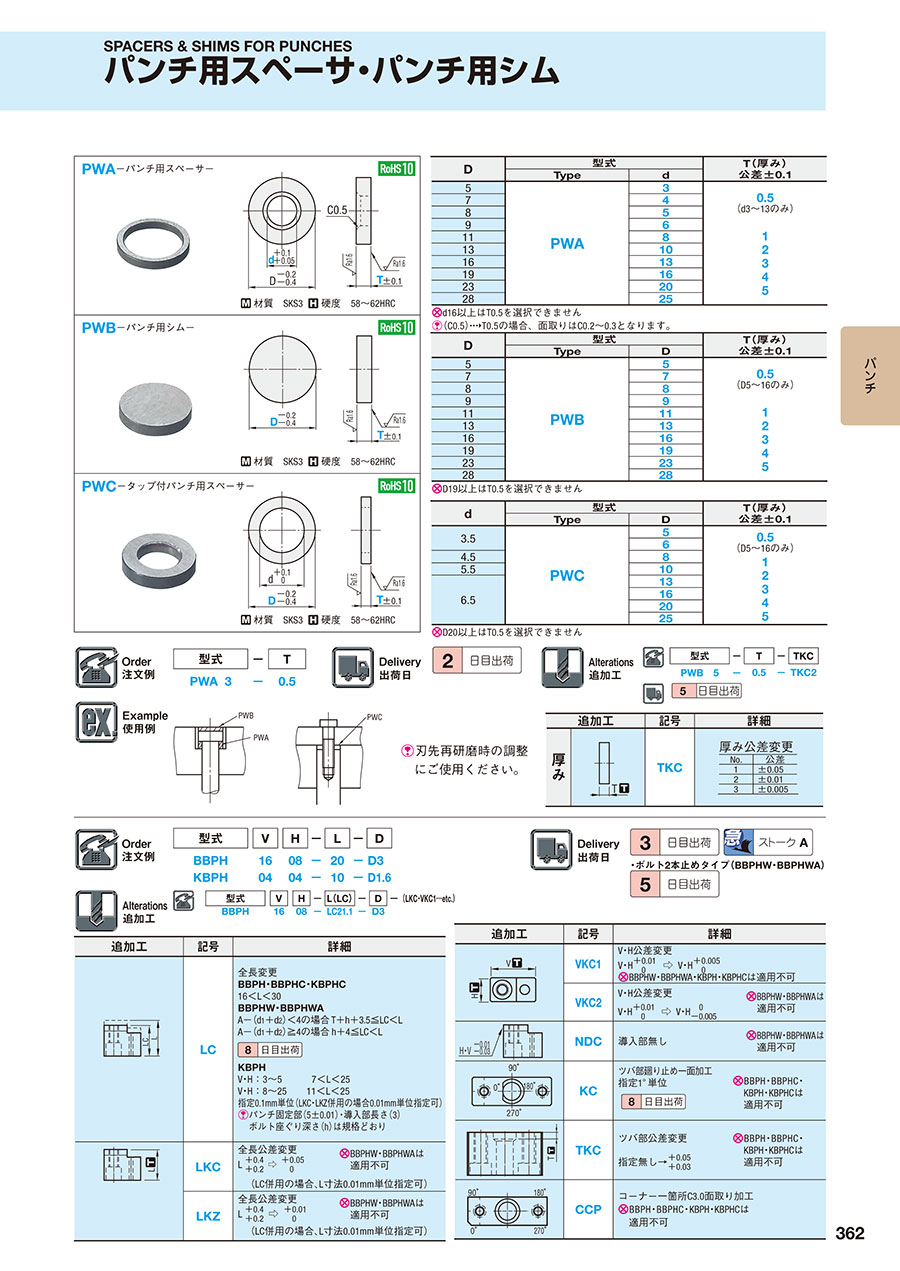

規格表
| d | 型式 | T（厚み） 公差±0.1 | |
|---|---|---|---|
| Type | D | ||
| 3.5 | PWC | 5 | 0.5 （D5～16のみ） 1 2 3 4 5 |
| 6 | |||
| 4.5 | 8 | ||
| 5.5 | 10 | ||
| 6.5 | 13 | ||
| 16 | |||
| 20 | |||
| 25 | |||
D20以上はT0.5を選択できません
注文例
| 型式 | - | T | |
| PWC 5 | - | 0.5 |
出荷日
追加工
| 型式 | - | T | - | TKC | |
| PWC 5 | - | 0.5 | - | TKC2 |
関連情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
カタログ
タップ付パンチ用スペーサのレビュー
自社用プレス金型に使用しています
4
4.02021/07/21
自社で使用するために新規に製作したプレス金型に使用しています。タップ付パンチ用のスペーサとして使っています。組立時も使用...もっと読む
0人が参考にしています。
パンチ高さ調整用スペーサ
5
5.02021/05/10
ミスミ製のタップ付パンチ使用時の高さ調整用に使用しています。
フリーワッシャなどもありますが、こちらはパンチの規格に合わ...もっと読む
0人が参考にしています。
