    ミスミ

    パンチホルダー　入れ子タイプ

    パンチホルダー　入れ子タイプ
    通常単価(税別)
    -
    税込単価
    -

    パンチ取付用の入れ子です。パンチの位置調整が見込まれる場合などにご使用いただく...

    詳細情報を確認する

    無料3D-CADライブラリー申し込み受付中

    未確定：候補が30型番あります。
    数量：

    商品情報

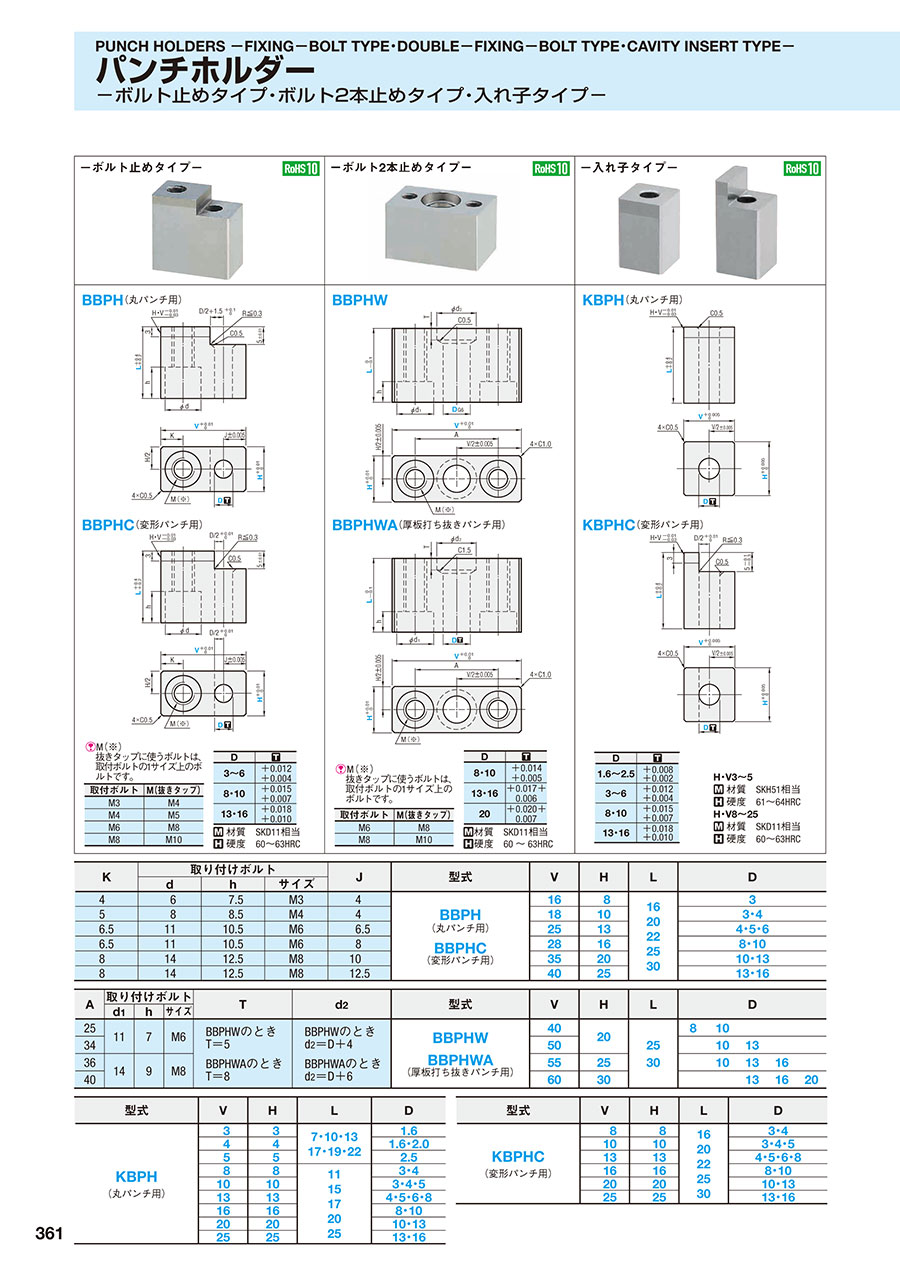

    外形図・製品仕様

    D
    1.6～2.5+0.008
    +0.002
    3～6+0.012
    +0.004
    8・10+0.015
    +0.007
    13・16+0.018
    +0.010

    H・V3～5
     材質 SKH51相当
     硬度 61～64HRC
    H・V8～25
     材質 SKD11相当
     硬度 60～63HRC

    規格表

    型式VHLD
    KBPH
    （丸パンチ用）    		337・10・13
    17・19・22    		1.6
    441.6・2.0
    552.5
    8811
    15
    17
    20
    25    		3・4
    10103・4・5
    13134・5・6・8
    16168・10
    202010・13
    252513・16
    型式VHLD
    KBPHC
    （変形パンチ用）    		8816
    20
    22
    25
    30    		3・4
    10103・4・5
    13134・5・6・8
    16168・10
    202010・13
    252513・16

    注文例

    パンチホルダー　入れ子タイプ

    出荷日

    パンチホルダー　入れ子タイプ

    追加工



    パンチホルダー 入れ子タイプ

    		型式 V H-L（LC）-D-（LKC・VKC1…etc.）
     KBPH 3 3-7-D1.6-LKC
    パンチホルダー　入れ子タイプ

    型番リスト

    表示件数
  • 1
    • 型番
    KBPH0303-[7,10,13,17,19,22]-D1.6
    KBPH0303-LC[7.01-24.91/0.1]-D1.6
    KBPH0404-[7,10,13,17,19,22]-D[1.6,2]
    KBPH0404-LC[7.01-24.91/0.1]-D[1.6,2]
    KBPH0505-[7,10,13,17,19,22]-D2.5
    KBPH0505-LC[7.1-21.9/0.1]-D2.5
    KBPH0808-[11,15,17,20,25]-D[3,4]
    KBPH0808-LC[11.01-24.91/0.1]-D[3,4]
    KBPH1010-[11,15,17,20,25]-D[3,4,5]
    KBPH1010-LC[11.01-24.91/0.1]-D[3,4,5]
    KBPH1313-[11,15,17,20,25]-D[4,5,6,8]
    KBPH1313-LC[11.01-24.91/0.1]-D[4,5,6,8]
    KBPH1616-[11,15,17,20,25]-D[8,10]
    KBPH1616-LC[11.01-24.91/0.1]-D[8,10]
    KBPH2020-[11,15,17,20,25]-D[10,13]
    KBPH2020-LC[11.1-24.9/0.1]-D[10,13]
    KBPH2525-[11,15,17,20,25]-D[13,16]
    KBPH2525-LC[11.01-24.91/0.1]-D[13,16]
    KBPHC0808-[16,20,22,25,30]-D[3,4]
    KBPHC0808-LC[16.01-29.91/0.1]-D[3,4]
    KBPHC1010-[16,20,22,25,30]-D[3,4,5]
    KBPHC1010-LC[16.01-29.91/0.1]-D[3,4,5]
    KBPHC1313-[16,20,22,25,30]-D[4,5,6,8]
    KBPHC1313-LC[16.01-29.91/0.1]-D[4,5,6,8]
    KBPHC1616-[16,20,22,25,30]-D[8,10]
    KBPHC1616-LC[16.01-29.91/0.1]-D[8,10]
    KBPHC2020-[16,20,22,25,30]-D[10,13]
    KBPHC2020-LC[16.01-29.91/0.1]-D[10,13]
    KBPHC2525-[16,20,22,25,30]-D[13,16]
    KBPHC2525-LC[16.01-29.91/0.1]-D[13,16]

    L(全長)

    (mm)

    V（外形）

    (mm)

    H（外形）

    (mm)

    仕様

    D(パンチ径)

    (mm)

    LC(全長変更)

    (mm)

    		RoHS?最小発注数量
    7 ～ 22
    3
    3
    丸パンチ用
    1.6
    -
    10
    1個
    -
    3
    3
    丸パンチ用
    1.6
    7.01 ～ 24.91
    10
    1個
    7 ～ 22
    4
    4
    丸パンチ用
    1.6 ～ 2
    -
    10
    1個
    -
    4
    4
    丸パンチ用
    1.6 ～ 2
    7.01 ～ 24.91
    10
    1個
    7 ～ 22
    5
    5
    丸パンチ用
    2.5
    -
    10
    1個
    -
    5
    5
    丸パンチ用
    2.5
    7.1 ～ 21.9
    10
    1個
    11 ～ 25
    8
    8
    丸パンチ用
    3 ～ 4
    -
    10
    1個
    -
    8
    8
    丸パンチ用
    3 ～ 4
    11.01 ～ 24.91
    10
    1個
    11 ～ 25
    10
    10
    丸パンチ用
    3 ～ 5
    -
    10
    1個
    -
    10
    10
    丸パンチ用
    3 ～ 5
    11.01 ～ 24.91
    10
    1個
    11 ～ 25
    13
    13
    丸パンチ用
    4 ～ 8
    -
    10
    1個
    -
    13
    13
    丸パンチ用
    4 ～ 8
    11.01 ～ 24.91
    10
    1個
    11 ～ 25
    16
    16
    丸パンチ用
    8 ～ 10
    -
    10
    1個
    -
    16
    16
    丸パンチ用
    8 ～ 10
    11.01 ～ 24.91
    10
    1個
    11 ～ 25
    20
    20
    丸パンチ用
    10 ～ 13
    -
    10
    1個
    -
    20
    20
    丸パンチ用
    10 ～ 13
    11.1 ～ 24.9
    10
    1個
    11 ～ 25
    25
    25
    丸パンチ用
    13 ～ 16
    -
    10
    1個
    -
    25
    25
    丸パンチ用
    13 ～ 16
    11.01 ～ 24.91
    10
    1個
    16 ～ 30
    8
    8
    変形パンチ用
    3 ～ 4
    -
    10
    1個
    -
    8
    8
    変形パンチ用
    3 ～ 4
    16.01 ～ 29.91
    10
    1個
    16 ～ 30
    10
    10
    変形パンチ用
    3 ～ 5
    -
    10
    1個
    -
    10
    10
    変形パンチ用
    3 ～ 5
    16.01 ～ 29.91
    10
    1個
    16 ～ 30
    13
    13
    変形パンチ用
    4 ～ 8
    -
    10
    1個
    -
    13
    13
    変形パンチ用
    4 ～ 8
    16.01 ～ 29.91
    10
    1個
    16 ～ 30
    16
    16
    変形パンチ用
    8 ～ 10
    -
    10
    1個
    -
    16
    16
    変形パンチ用
    8 ～ 10
    16.01 ～ 29.91
    10
    1個
    16 ～ 30
    20
    20
    変形パンチ用
    10 ～ 13
    -
    10
    1個
    -
    20
    20
    変形パンチ用
    10 ～ 13
    16.01 ～ 29.91
    10
    1個
    16 ～ 30
    25
    25
    変形パンチ用
    13 ～ 16
    -
    10
    1個
    -
    25
    25
    変形パンチ用
    13 ～ 16
    16.01 ～ 29.91
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
    -
    ( - )
    3日目
  • 1

    • 詳細情報

    基本情報

    パンチ取付用の入れ子です。パンチの位置調整が見込まれる場合などにご使用いただくと便利です。別途、キーなどによる抜け止め措置を施してご使用ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
