ミスミ

厚板打ち抜き用ノック穴付ジェクタパンチブランク

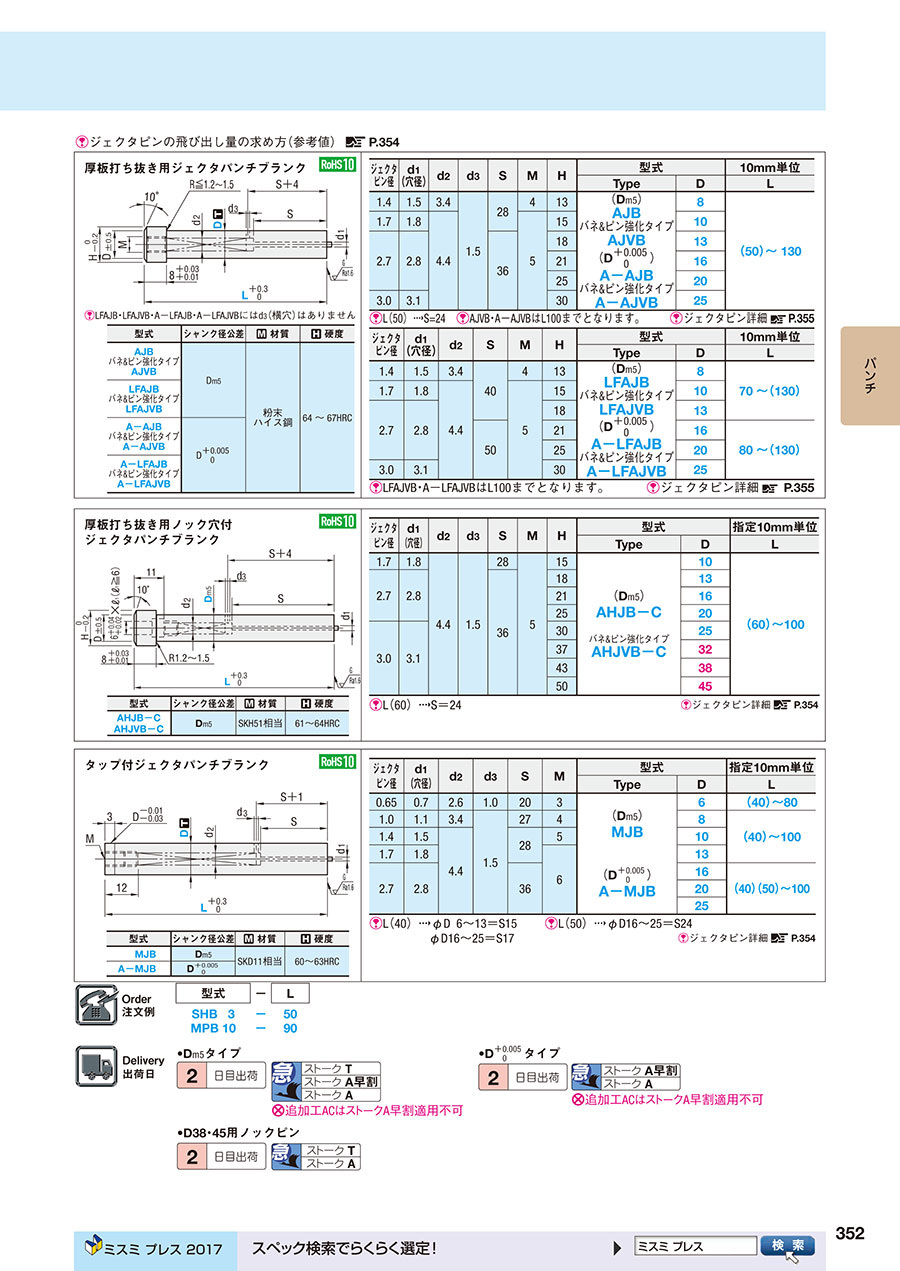

カタログ |P.352

通常単価(税別): -

税込単価: -

通常出荷日：2日目一部当日出荷可能

つば部に位置決め用のノック穴を設け、つば部を強化し、さらにパンチ内部にジェクタピンを組み込んだタイプの...

詳細を確認

よく一緒に見られています

ミスミ

厚板打ち抜き用ノック穴付パンチブランク

通常出荷日：2 日目

よく一緒に見られています

ミスミ

厚板打ち抜き用ジェクタパンチブランク

通常出荷日：2 日目

未確定：候補が32型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

[ ! ]ジェクタピンの飛び出し量の求め方（参考値）>> P.354

外形図・製品仕様

厚板打ち抜き用ノック穴付
ジェクタパンチブランク

型式	シャンク径公差	[ M ]材質	[ H ]硬度
AHJB-C AHJVB-C	D_m5	SKH51相当	61～64HRC

規格表

ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	H	型式		指定10mm単位
ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	H	Type	D	L
1.7	1.8	4.4	1.5	28	5	15	（D_m5） AHJB-C バネ&ピン強化タイプ AHJVB-C	10	（60）～100
2.7	2.8			36		18		13
						21		16
						25		20
3.0	3.1					30		25
						37		32
						43		38
						50		45

[ ! ]L（60）→S＝24
[ ! ]ジェクタピン詳細>> P.354

注文例

型式	-	L
AHJB-C 10	-	90

出荷日

・D_m5タイプ

日目出荷

急	ストークT
	ストークA早割
	ストークA

[ NG ]追加工ACはストークA早割適用不可

追加工

型式	-	L（LC）	-	（KC・WKC・・・etc.）
AHJB-C 10	-	LC85

■・APB・A－APB・AHB・A－AHB・APB－C・AJB・A－AJB・LFAJB・A－LFAJB・AHJB－C・AHB－C
・AJVB・A－AJVB・LFAJB・LFAJVB・A－LFAJB・A－LFAJVB・AHJVB－C

追加工	記号	詳細
全長	LC	全長変更 APB・AHB・A－APB・A－AHB・APB－C・AHB－C 20≦L＜LC　指定0.1mm単位 AJB・AJVB・A－AJB・A－AJVB・LFAJB・A－LFAJB 40≦L＜LC　指定0.1mm単位 AHJB－C・LFAJB・LFAJVB・A－LFAJB・A－LFAJVB 50≦L＜LC　指定0.1mm単位 [ ! ]S寸法はその分短くなります。 (LKC・LKZ併用の場合0.01mm単位指定可)
	LKC	全長公差変　　更	L ＋0.3 0 ⇒ ＋0.050
		(LC併用の場合、L寸法0.01mm単位指定可)
	LKZ	全長公差変　　更	L ＋0.3 0 ⇒ ＋0.010
		(LC併用の場合、L寸法0.01mm単位指定可)
その他	KC	ツバ部廻り止め1面加工
	WKC	廻り止め平行加工(2面)
	NC			ジェクタピンを抜き取ります。 [ NG ]ACとの併用不可
	AC			エア用としてジェクタピンを抜き取り、リング状の樹脂(ABS) を入れて内側から横穴をふさぎます。 [ ! ]熱が加わると内部の樹脂と接着剤が溶け出してエア穴に不具合が生じることがあります。ご注意ください。
		[ NG ]LFAJB・A－LFAJB 適用不可
	TPC	ノックピン変更付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。

型番リスト

表示件数

型番

ジェクタ

D（シャンク径）

(mm)

L(全長)

(mm)

S寸法（刃先加工範囲）

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

標準タイプ	10	60 ～ 100	28	-	10	1個
標準タイプ	10	-	28	50 ～ 99.9	10	1個
標準タイプ	13	60 ～ 100	36	-	10	1個
標準タイプ	13	-	36	50 ～ 99.9	10	1個
標準タイプ	16	60 ～ 100	36	-	10	1個
標準タイプ	16	-	36	50 ～ 99.9	10	1個
標準タイプ	20	60 ～ 100	36	-	10	1個
標準タイプ	20	-	36	50 ～ 99.9	10	1個
標準タイプ	25	60 ～ 100	36	-	10	1個
標準タイプ	25	-	36	50 ～ 99.9	10	1個
標準タイプ	32	60 ～ 100	36	-	-	1個
標準タイプ	32	-	36	50 ～ 99.9	-	1個
標準タイプ	38	60 ～ 100	36	-	-	1個
標準タイプ	38	-	36	50 ～ 99.9	-	1個
標準タイプ	45	60 ～ 100	36	-	-	1個
標準タイプ	45	-	36	50 ～ 99.9	-	1個
バネ&ピン強化タイプ	10	60 ～ 130	28	-	10	1個
バネ&ピン強化タイプ	10	-	28	50 ～ 129.9	10	1個
バネ&ピン強化タイプ	13	60 ～ 130	36	-	10	1個
バネ&ピン強化タイプ	13	-	36	50 ～ 129.9	10	1個
バネ&ピン強化タイプ	16	60 ～ 130	36	-	10	1個
バネ&ピン強化タイプ	16	-	36	50 ～ 129.9	10	1個
バネ&ピン強化タイプ	20	60 ～ 130	36	-	10	1個
バネ&ピン強化タイプ	20	-	36	50 ～ 129.9	10	1個
バネ&ピン強化タイプ	25	60 ～ 130	36	-	10	1個
バネ&ピン強化タイプ	25	-	36	50 ～ 129.9	10	1個
バネ&ピン強化タイプ	32	60 ～ 130	36	-	-	1個
バネ&ピン強化タイプ	32	-	36	50 ～ 129.9	-	1個
バネ&ピン強化タイプ	38	60 ～ 130	36	-	-	1個
バネ&ピン強化タイプ	38	-	36	50 ～ 129.9	-	1個
バネ&ピン強化タイプ	45	60 ～ 130	36	-	-	1個
バネ&ピン強化タイプ	45	-	36	50 ～ 129.9	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

つば部に位置決め用のノック穴を設け、つば部を強化し、さらにパンチ内部にジェクタピンを組み込んだタイプのパンチ刃先加工前のブランクです。熱処理済み、シャンク径Dも所定公差に仕上げ済みです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
