プレス金型部品技術窓口
タップ付パンチブランク
- 通常単価(税別)
- -
- 税込単価
- -
ボルトで固定するタイプのパンチの刃先加工前ブランクです。熱処理済み、シャンク径...
詳細情報を確認する未確定：候補が84型番あります。
商品情報
外形図・製品仕様
タップ付パンチブランク
| 型式 | シャンク径公差 | [ M ]材質 | [ H ]硬度 |
|---|---|---|---|
| MPB | D m5 | SKD11相当 | 60～63HRC |
| MPLB | |||
| MPHB | 粉末ハイス鋼 | 64～67HRC | |
| MPHLB | |||
| MPHXB | |||
| A-MPB | D +0.005/0 | SKD11相当 | 60～63HRC |
| A-MPHB | 粉末ハイス鋼 | 64～67HRC |
規格表
| M | 型式 | 指定10mm単位 | |
|---|---|---|---|
| Type | D | L | |
| 3 | D m5 MPB MPHB D +0.005/0 A-MPB A-MPHB | 5 | 40～80 |
| 6 | |||
| 4 | 8 | 40～100 | |
| 5 | 10 | ||
| 6 | 13 | ||
| 16 | |||
| 20 | |||
| 25 | |||
| 5 | タップ大径タイプ D m5 MPLB MPHLB | （8） | 40～100 |
| 6 | （10） | ||
| 8 | 13 | ||
| 16 | |||
| 20 | |||
| （25） | |||
| 10 | タップ極大径タイプ D m5 MPHXB | 20 | 50～100 |
注文例
| 型式 | － | L |
| MPB 10 | － | 90 |
出荷日
・Dm5タイプ
[ NG ]追加工ACはストークA早割適用不可
| 2 | 日目出荷 |
| 急 | ストークT |
ストークA早割 | |
ストークA |
・D＋0.005 0タイプ
[ NG ]追加工ACはストークA早割適用不可
| 2 | 日目出荷 |
| 急 | ストークA早割 |
ストークA |
追加工
| 型式 | － | L(LC) | － | (KC・WKC…etc.) |
| MPB 10 | － | LC85 |
■・MPB ・A－MPB ・MJB ・MPHB ・A－MPHB ・A－MJB
| 追加工 | 記号 | 詳細 | ||
| 全長 |  | LC | 全長変更 MPB・A－MPB・MPHB・A－MPHB 20≦LC＜L 指定0.1mm単位 MJB・A－MJB 30≦LC＜L 指定0.1mm単位 [ ! ]S寸法はその分短くなります。 (LKC・LKZ併用の場合0.01mm単位指定可) | |
 | LKC | 全長公差 変 更 | L＋0.3 0 ⇨ ＋0.05 0 | |
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||
| LKZ | 全長公差 変 更 | L＋0.3 0 ⇨ ＋0.01 0 | ||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||
| その他 |  | KC |  | 廻り止め 一面加工 [ NG ]D5適用不可 |
 | WKC |  | 廻り止め 二面加工(平行) [ NG ]D5適用不可 | |
 | NC |  | ジェクタピンを抜き取ります。 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |

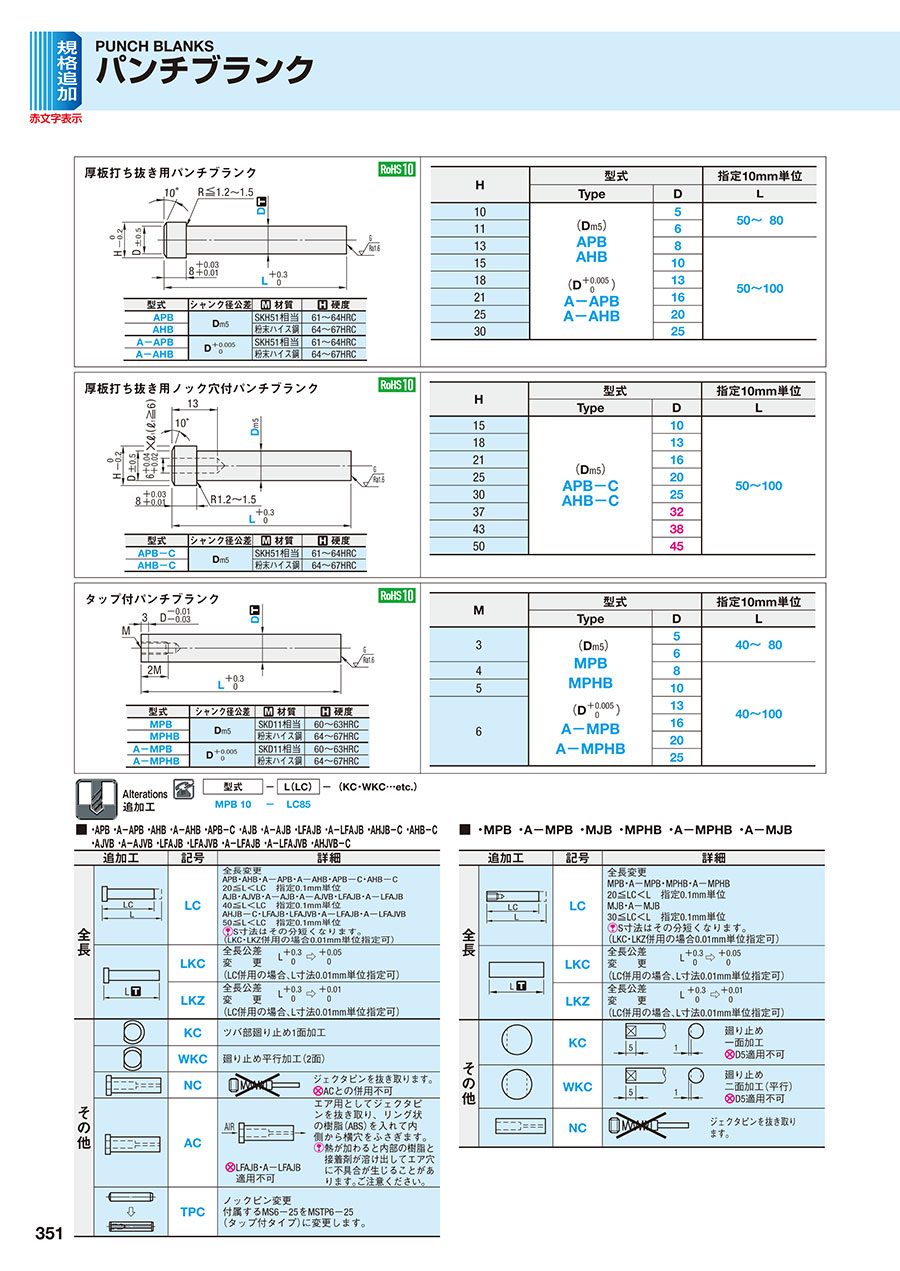

カタログ
