位置決めノック穴付ジェクタパンチブランク

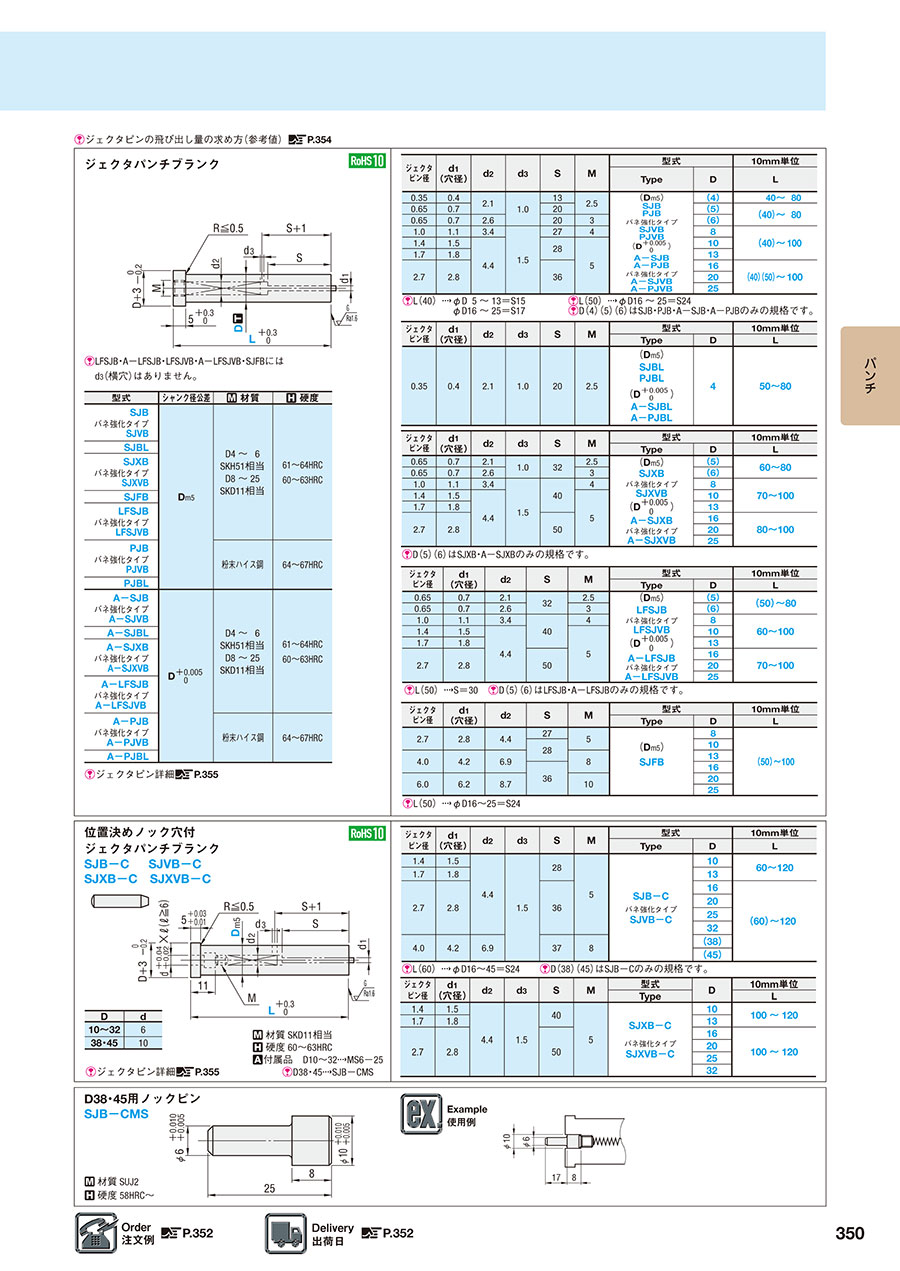

カタログ |P.350

数量スライド割引
規格拡大

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタパンチブランク

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付パンチブランク

4.5

通常出荷日：2 日目

つば部に位置決め用のノック穴を持ち、さらにパンチ内部にカス払い用のジェクタピン...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
ブランク
表面処理
なし

無料3D-CADライブラリー申し込み受付中

未確定：候補が57型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ジェクタピンの飛び出し量の求め方（参考値） P.354

外形図・製品仕様

LFSJB・A-LFSJB・LFSJVB・A-LFSJVB・SJFBにはd₃（横穴）はありません。

型式	シャンク径公差	材質	硬度
SJB バネ強化タイプ SJVB	D_m5	D4～6 SKH51相当 D8～25 SKD11相当	61～64HRC 60～63HRC
SJBL
SJXB バネ強化タイプ SJXVB
SJFB
LFSJB バネ強化タイプ LFSJVB
PJB バネ強化タイプ PJVB		粉末ハイス鋼	64～67HRC
PJBL		粉末ハイス鋼	64～67HRC
A-SJB バネ強化タイプ A-SJVB	D +0.005/0	D4～6 SKH51相当 D8～25 SKD11相当	61～64HRC 60～63HRC
A-SJBL
A-SJXB バネ強化タイプ A-SJXVB
A-LFSJB バネ強化タイプ A-LFSJVB
A-PJB バネ強化タイプ A-PJVB		粉末ハイス鋼	64～67HRC
A-PJBL		粉末ハイス鋼	64～67HRC

ジェクタピン詳細 P.355

規格表

ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	型式		10mm単位
ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	Type	D	L
0.35	0.4	2.1	1.0	13	2.5	D_m5 SJB PJB バネ強化タイプ SJVB PJVB D +0.005/0 A-SJB A-PJB バネ強化タイプ A-SJVB A-PJVB	（4）	40～80
0.65	0.7	2.1		20	2.5		（5）	（40）～80
0.65	0.7	2.6		20	3		（6）	（40）～80
1.0	1.1	3.4	1.5	27	4		8	（40）～100
1.4	1.5	4.4		28	5		10
1.7	1.8			28			13
2.7	2.8			36			16	（40）（50）～100
							20
							25

L（40）φD 5 ～ 13＝S15
φD16 ～ 25＝S17
L（50）φD16 ～ 25＝S24
D（4）（5）（6）はSJB・PJB・A-SJB・A-PJBのみの規格です。

ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	型式		10mm単位
ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	Type	D	L
0.35	0.4	2.1	1.0	20	2.5	D_m5 SJBL PJBL D +0.005/0 A-SJBL A-PJBL	4	50～80

ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	型式		10mm単位
ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	Type	D	L
0.65	0.7	2.1	1.0	32	2.5	D_m5 SJXB バネ強化タイプ SJXVB D +0.005/0 A-SJXB バネ強化タイプ A-SJXVB	（5）	60～80
0.65	0.7	2.6	1.0	32	3		（6）	60～80
1.0	1.1	3.4	1.5	40	4		8	70～100
1.4	1.5	4.4			5		10
1.7	1.8						13
2.7	2.8			50			16	80～100
							20
							25

D（5）（6）はSJXB・A-SJXBのみの規格です。

ジェクタピン径	d₁ （穴径）	d₂	S	M	型式		10mm単位
ジェクタピン径	d₁ （穴径）	d₂	S	M	Type	D	L
0.65	0.7	2.1	32	2.5	D_m5 LFSJB バネ強化タイプ LFSJVB D +0.005/0 A-LFSJB バネ強化タイプ A-LFSJVB	（5）	（50）～80
0.65	0.7	2.6	32	3		（6）	（50）～80
1.0	1.1	3.4	40	4		8	60～100
1.4	1.5	4.4		5		10
1.7	1.8					13
2.7	2.8		50			16	70～100
						20
						25

L（50）S＝30
D（5）（6）はLFSJB・A-LFSJBのみの規格です。

ジェクタピン径	d₁ （穴径）	d₂	S	M	型式		10mm単位
ジェクタピン径	d₁ （穴径）	d₂	S	M	Type	D	L
2.7	2.8	4.4	27	5	（D_m5） SJFB	8	（50）～100
2.7	2.8	4.4	28	5		10
4.0	4.2	6.9	28	8		13
4.0	4.2	6.9	36	8		16
6.0	6.2	8.7		10		20
6.0	6.2	8.7		10		25

L（50）φD16～25＝S24

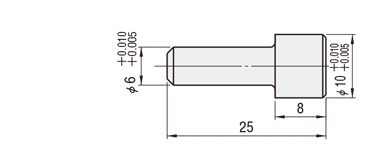

外形図・製品仕様

D	d
10～32	6
38・45	10

材質 SKD11相当
硬度 60～63HRC
付属品 D10～32MS6-25
D38・45SJB-CMS
ジェクタピン詳細 P.355

規格表

ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	型式		10mm単位
ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	Type	D	L
1.4	1.5	4.4	1.5	28	5	SJB-C バネ強化タイプ SJVB-C	10	60～120
1.7	1.8			28			13	60～120
2.7	2.8			36			16	（60）～120
							20
							25
							32
4.0	4.2	6.9		37	8		38
4.0	4.2	6.9		37	8		45

L（60）φD16～45＝S24

ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	型式	D	10mm単位
ジェクタピン径	d₁ （穴径）	d₂	d₃	S	M	Type	D	L
1.4	1.5	4.4	1.5	40	5	SJXB-C バネ強化タイプ SJXVB-C	10	100～120
1.7	1.8			40			13	100～120
2.7	2.8			50			16	100～120
							20
							25
							32

外形図・製品仕様

使用例

注文例

P.352

出荷日

P.352
