ミスミ

レギュラーパンチブランク

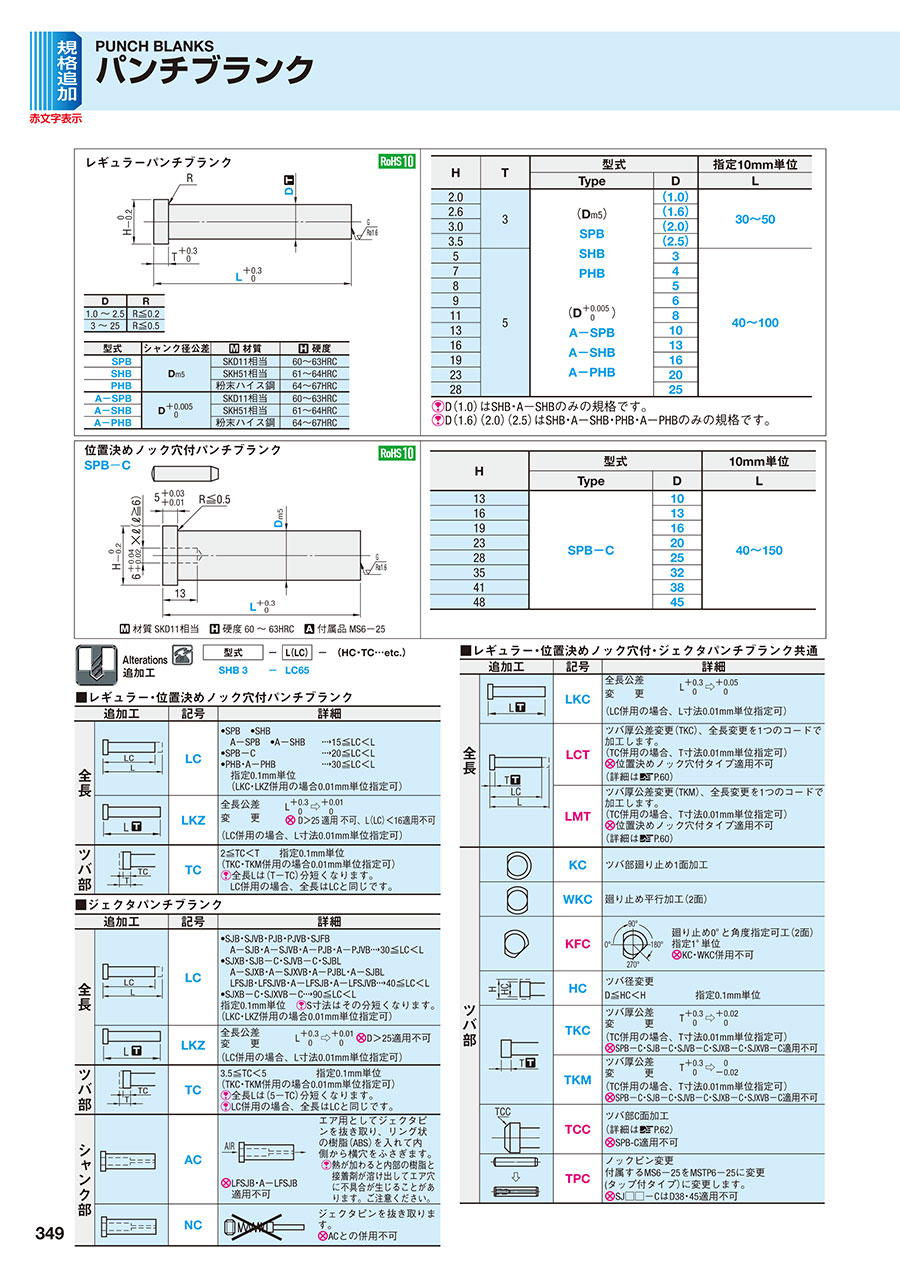

カタログ |P.349

規格拡大

4.5

平均満足度4.5

この商品のレビューをみる（13件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタパンチブランク

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

位置決めノック穴付パンチブランク

4.5

通常出荷日：2 日目

ショルダーパンチ刃先加工前のブランクです。熱処理済み、シャンク径Dも所定公差に...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
ブランク
ジェクタ
なし
表面処理
なし
シャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が306型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

D	R
1.0～2.5	R≦0.2
3～25	R≦0.5

型式	シャンク径公差	材質	硬度
SPB	D_m5	SKD11相当	60～63HRC
SHB		SKH51相当	61～64HRC
PHB		粉末ハイス鋼	64～67HRC
A-SPB	D +0.005/ 0	SKD11相当	60～63HRC
A-SHB		SKH51相当	61～64HRC
A-PHB		粉末ハイス鋼	64～67HRC

規格表

H	T	型式		指定10mm単位
H	T	Type	D	L
2.0	3	D_m5 SPB SHB PHB D +0.005/ 0 A-SPB A-SHB A-PHB	（1.0）	30～50
2.6			（1.6）
3.0			（2.0）
3.5			（2.5）
5	5		3	40～100
7			4
8			5
9			6
11			8
13			10
16			13
19			16
23			20
28			25

D（1.0）はSHB・A-SHBのみの規格です。
D（1.6）（2.0）（2.5）はSHB・A-SHB・PHB・A-PHBのみの規格です。

型番リスト

表示件数

...

型番

A-PHB1.6-[30-50/10]

A-PHB1.6-LC[15-49.9/0.1]

A-PHB1.6-LCT[15-29.9/0.1]

A-PHB1.6-LMT[15-29.9/0.1]

A-PHB2.0-[30-50/10]

A-PHB2.0-LC[15-49.9/0.1]

A-PHB2.0-LCT[15-29.9/0.1]

A-PHB2.0-LMT[15-29.9/0.1]

A-PHB2.5-[30-50/10]

A-PHB2.5-LC[15-49.9/0.1]

A-PHB2.5-LCT[15-29.9/0.1]

A-PHB2.5-LMT[15-29.9/0.1]

A-PHB3-[40-100/10]

A-PHB3-LC[15-99.9/0.1]

A-PHB3-LCT[15-39.9/0.1]

A-PHB3-LMT[15-39.9/0.1]

A-PHB4-[40-100/10]

A-PHB4-LC[15-99.9/0.1]

A-PHB4-LCT[15-39.9/0.1]

A-PHB4-LMT[15-39.9/0.1]

A-PHB5-[40-100/10]

A-PHB5-LC[15-99.9/0.1]

A-PHB5-LCT[15-39.9/0.1]

A-PHB5-LMT[15-39.9/0.1]

A-PHB6-[40-100/10]

A-PHB6-LC[15-99.9/0.1]

A-PHB6-LCT[15-39.9/0.1]

A-PHB6-LMT[15-39.9/0.1]

A-PHB8-[40-100/10]

A-PHB8-LC[15-99.9/0.1]

A-PHB8-LCT[15-39.9/0.1]

A-PHB8-LMT[15-39.9/0.1]

A-PHB10-[40-100/10]

A-PHB10-LC[15-99.9/0.1]

A-PHB10-LCT[15-39.9/0.1]

A-PHB10-LMT[15-39.9/0.1]

A-PHB13-[40-100/10]

A-PHB13-LC[15-99.9/0.1]

A-PHB13-LCT[15-39.9/0.1]

A-PHB13-LMT[15-39.9/0.1]

A-PHB16-[40-100/10]

A-PHB16-LC[15-99.9/0.1]

A-PHB16-LCT[15-99.9/0.1]

A-PHB16-LMT[15-99.9/0.1]

A-PHB20-[40-100/10]

A-PHB20-LC[15-99.9/0.1]

A-PHB20-LCT[15-99.9/0.1]

A-PHB20-LMT[15-99.9/0.1]

A-PHB25-[40-100/10]

A-PHB25-LC[15-99.9/0.1]

A-PHB25-LCT[15-39.9/0.1]

A-PHB25-LMT[15-39.9/0.1]

A-SHB1.0-[30-50/10]

A-SHB1.0-LC[15-49.9/0.1]

A-SHB1.0-LCT[15-29.9/0.1]

A-SHB1.0-LMT[15-29.9/0.1]

A-SHB1.6-[30-50/10]

A-SHB1.6-LC[15-49.9/0.1]

A-SHB1.6-LCT[15-29.9/0.1]

A-SHB1.6-LMT[15-29.9/0.1]

材質

シャンク径D公差

D（シャンク径）

(mm)

L(全長)

(mm)

T（ツバ厚/板厚）

(mm)

LC(全長変更)

(mm)

LCT

LMT

RoHS?

最小発注数量

粉末ハイス鋼	+0.005/0	1.6	30 ～ 50	3	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	1.6	-	3	15 ～ 49.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	1.6	-	3	-	15 ～ 29.9	-	10	1個
粉末ハイス鋼	+0.005/0	1.6	-	3	-	-	15 ～ 29.9	10	1個
粉末ハイス鋼	+0.005/0	2.0	30 ～ 50	3	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	2.0	-	3	15 ～ 49.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	2.0	-	3	-	15 ～ 29.9	-	10	1個
粉末ハイス鋼	+0.005/0	2.0	-	3	-	-	15 ～ 29.9	10	1個
粉末ハイス鋼	+0.005/0	2.5	30 ～ 50	3	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	2.5	-	3	15 ～ 49.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	2.5	-	3	-	15 ～ 29.9	-	10	1個
粉末ハイス鋼	+0.005/0	2.5	-	3	-	-	15 ～ 29.9	10	1個
粉末ハイス鋼	+0.005/0	3	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	3	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	3	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	3	-	5	-	-	15 ～ 39.9	10	1個
粉末ハイス鋼	+0.005/0	4	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	4	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	4	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	4	-	5	-	-	15 ～ 39.9	10	1個
粉末ハイス鋼	+0.005/0	5	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	5	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	5	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	5	-	5	-	-	15 ～ 39.9	10	1個
粉末ハイス鋼	+0.005/0	6	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	6	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	6	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	6	-	5	-	-	15 ～ 39.9	10	1個
粉末ハイス鋼	+0.005/0	8	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	8	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	8	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	8	-	5	-	-	15 ～ 39.9	10	1個
粉末ハイス鋼	+0.005/0	10	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	10	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	10	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	10	-	5	-	-	15 ～ 39.9	10	1個
粉末ハイス鋼	+0.005/0	13	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	13	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	13	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	13	-	5	-	-	15 ～ 39.9	10	1個
粉末ハイス鋼	+0.005/0	16	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	16	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	16	-	5	-	15 ～ 99.9	-	10	1個
粉末ハイス鋼	+0.005/0	16	-	5	-	-	15 ～ 99.9	10	1個
粉末ハイス鋼	+0.005/0	20	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	20	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	20	-	5	-	15 ～ 99.9	-	10	1個
粉末ハイス鋼	+0.005/0	20	-	5	-	-	15 ～ 99.9	10	1個
粉末ハイス鋼	+0.005/0	25	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	+0.005/0	25	-	5	15 ～ 99.9	-	-	10	1個
粉末ハイス鋼	+0.005/0	25	-	5	-	15 ～ 39.9	-	10	1個
粉末ハイス鋼	+0.005/0	25	-	5	-	-	15 ～ 39.9	10	1個
SKH51相当	+0.005/0	1.0	30 ～ 50	3	-	-	-	10	1個
SKH51相当	+0.005/0	1.0	-	3	15 ～ 49.9	-	-	10	1個
SKH51相当	+0.005/0	1.0	-	3	-	15 ～ 29.9	-	10	1個
SKH51相当	+0.005/0	1.0	-	3	-	-	15 ～ 29.9	10	1個
SKH51相当	+0.005/0	1.6	30 ～ 50	3	-	-	-	10	1個
SKH51相当	+0.005/0	1.6	-	3	15 ～ 49.9	-	-	10	1個
SKH51相当	+0.005/0	1.6	-	3	-	15 ～ 29.9	-	10	1個
SKH51相当	+0.005/0	1.6	-	3	-	-	15 ～ 29.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報

基本情報

ショルダーパンチ刃先加工前のブランクです。熱処理済み、シャンク径Dも所定公差に仕上げ済みです。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
