型式		L									指定0.01mm単位（ラップ仕上げ0.001mm単位）	H
Type	呼び径	L									min. P max.	H
ラップ仕上げ L-AHC L-APHC	4	40	50	60	70	80					3.00～4.00	9
	5	40	50	60	70	80					4.00～5.00	10
	6	40	50	60	70	80					5.00～6.00	11
	8	40	50	60	70	80	90	100			6.00～8.00	13
	10	40	50	60	70	80	90	100			8.00～10.00	15
	13	40	50	60	70	80	90	100	110	120	10.00～13.00	18
	16	40	50	60	70	80	90	100	110	120	13.00～16.00	21
	20	40	50	60	70	80	90	100	110	120	16.00～20.00	25
	25	40	50	60	70	80	90	100	110	120	20.00～25.00	30

呼び径はD寸加工前のブランク外径寸法です。

注文例

出荷日

追加工


型式	-	L（LC）	-	P	-	（PKC・・・etc.）
L-AHC6	-	LC45	-	P5.50	-	PKC-LKC

P.62

型番リスト

表示件数

型番

L-AHC4-[40-80/10]-P[3-4/0.001]

L-AHC4-LC[20-79.9/0.1]-P[3-4/0.001]

L-AHC5-[40-80/10]-P[4-5/0.001]

L-AHC5-LC[20-79.9/0.1]-P[4-5/0.001]

L-AHC6-[40-80/10]-P[5-6/0.001]

L-AHC6-LC[20-79.9/0.1]-P[5-6/0.001]

L-AHC8-[40-100/10]-P[6-8/0.001]

L-AHC8-LC[20-99.9/0.1]-P[6-8/0.001]

L-AHC10-[40-100/10]-P[8-10/0.001]

L-AHC10-LC[20-99.9/0.1]-P[8-10/0.001]

L-AHC13-[40-120/10]-P[10-13/0.001]

L-AHC13-LC[20-119.9/0.1]-P[10-13/0.001]

L-AHC16-[40-120/10]-P[13-16/0.001]

L-AHC16-LC[20-119.9/0.1]-P[13-16/0.001]

L-AHC20-[40-120/10]-P[16-20/0.001]

L-AHC20-LC[20-119.9/0.1]-P[16-20/0.001]

L-AHC25-[40-120/10]-P[20-25/0.001]

L-AHC25-LC[20-119.9/0.1]-P[20-25/0.001]

L-APHC4-[40-80/10]-P[3-4/0.001]

L-APHC4-LC[20-79.9/0.1]-P[3-4/0.001]

L-APHC5-[40-80/10]-P[4-5/0.001]

L-APHC5-LC[20-79.9/0.1]-P[4-5/0.001]

L-APHC6-[40-80/10]-P[5-6/0.001]

L-APHC6-LC[20-79.9/0.1]-P[5-6/0.001]

L-APHC8-[40-100/10]-P[6-8/0.001]

L-APHC8-LC[20-99.9/0.1]-P[6-8/0.001]

L-APHC10-[40-100/10]-P[8-10/0.001]

L-APHC10-LC[20-99.9/0.1]-P[8-10/0.001]

L-APHC13-[40-120/10]-P[10-13/0.001]

L-APHC13-LC[20-119.9/0.1]-P[10-13/0.001]

L-APHC16-[40-120/10]-P[13-16/0.001]

L-APHC16-LC[20-119.9/0.1]-P[13-16/0.001]

L-APHC20-[40-120/10]-P[16-20/0.001]

L-APHC20-LC[20-119.9/0.1]-P[16-20/0.001]

L-APHC25-[40-120/10]-P[20-25/0.001]

L-APHC25-LC[20-119.9/0.1]-P[20-25/0.001]

材質

No.（呼び径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

RoHS?

最小発注数量

SKH51相当	4	3 ～ 4	40 ～ 80	-	10	1個
SKH51相当	4	3 ～ 4	-	20 ～ 79.9	10	1個
SKH51相当	5	4 ～ 5	40 ～ 80	-	10	1個
SKH51相当	5	4 ～ 5	-	20 ～ 79.9	10	1個
SKH51相当	6	5 ～ 6	40 ～ 80	-	10	1個
SKH51相当	6	5 ～ 6	-	20 ～ 79.9	10	1個
SKH51相当	8	6 ～ 8	40 ～ 100	-	10	1個
SKH51相当	8	6 ～ 8	-	20 ～ 99.9	10	1個
SKH51相当	10	8 ～ 10	40 ～ 100	-	10	1個
SKH51相当	10	8 ～ 10	-	20 ～ 99.9	10	1個
SKH51相当	13	10 ～ 13	40 ～ 120	-	10	1個
SKH51相当	13	10 ～ 13	-	20 ～ 119.9	10	1個
SKH51相当	16	13 ～ 16	40 ～ 120	-	10	1個
SKH51相当	16	13 ～ 16	-	20 ～ 119.9	10	1個
SKH51相当	20	16 ～ 20	40 ～ 120	-	10	1個
SKH51相当	20	16 ～ 20	-	20 ～ 119.9	10	1個
SKH51相当	25	20 ～ 25	40 ～ 120	-	10	1個
SKH51相当	25	20 ～ 25	-	20 ～ 119.9	10	1個
粉末ハイス鋼	4	3 ～ 4	40 ～ 80	-	10	1個
粉末ハイス鋼	4	3 ～ 4	-	20 ～ 79.9	10	1個
粉末ハイス鋼	5	4 ～ 5	40 ～ 80	-	10	1個
粉末ハイス鋼	5	4 ～ 5	-	20 ～ 79.9	10	1個
粉末ハイス鋼	6	5 ～ 6	40 ～ 80	-	10	1個
粉末ハイス鋼	6	5 ～ 6	-	20 ～ 79.9	10	1個
粉末ハイス鋼	8	6 ～ 8	40 ～ 100	-	10	1個
粉末ハイス鋼	8	6 ～ 8	-	20 ～ 99.9	10	1個
粉末ハイス鋼	10	8 ～ 10	40 ～ 100	-	10	1個
粉末ハイス鋼	10	8 ～ 10	-	20 ～ 99.9	10	1個
粉末ハイス鋼	13	10 ～ 13	40 ～ 120	-	10	1個
粉末ハイス鋼	13	10 ～ 13	-	20 ～ 119.9	10	1個
粉末ハイス鋼	16	13 ～ 16	40 ～ 120	-	10	1個
粉末ハイス鋼	16	13 ～ 16	-	20 ～ 119.9	10	1個
粉末ハイス鋼	20	16 ～ 20	40 ～ 120	-	10	1個
粉末ハイス鋼	20	16 ～ 20	-	20 ～ 119.9	10	1個
粉末ハイス鋼	25	20 ～ 25	40 ～ 120	-	10	1個
粉末ハイス鋼	25	20 ～ 25	-	20 ～ 119.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

詳細情報

基本情報

基本情報

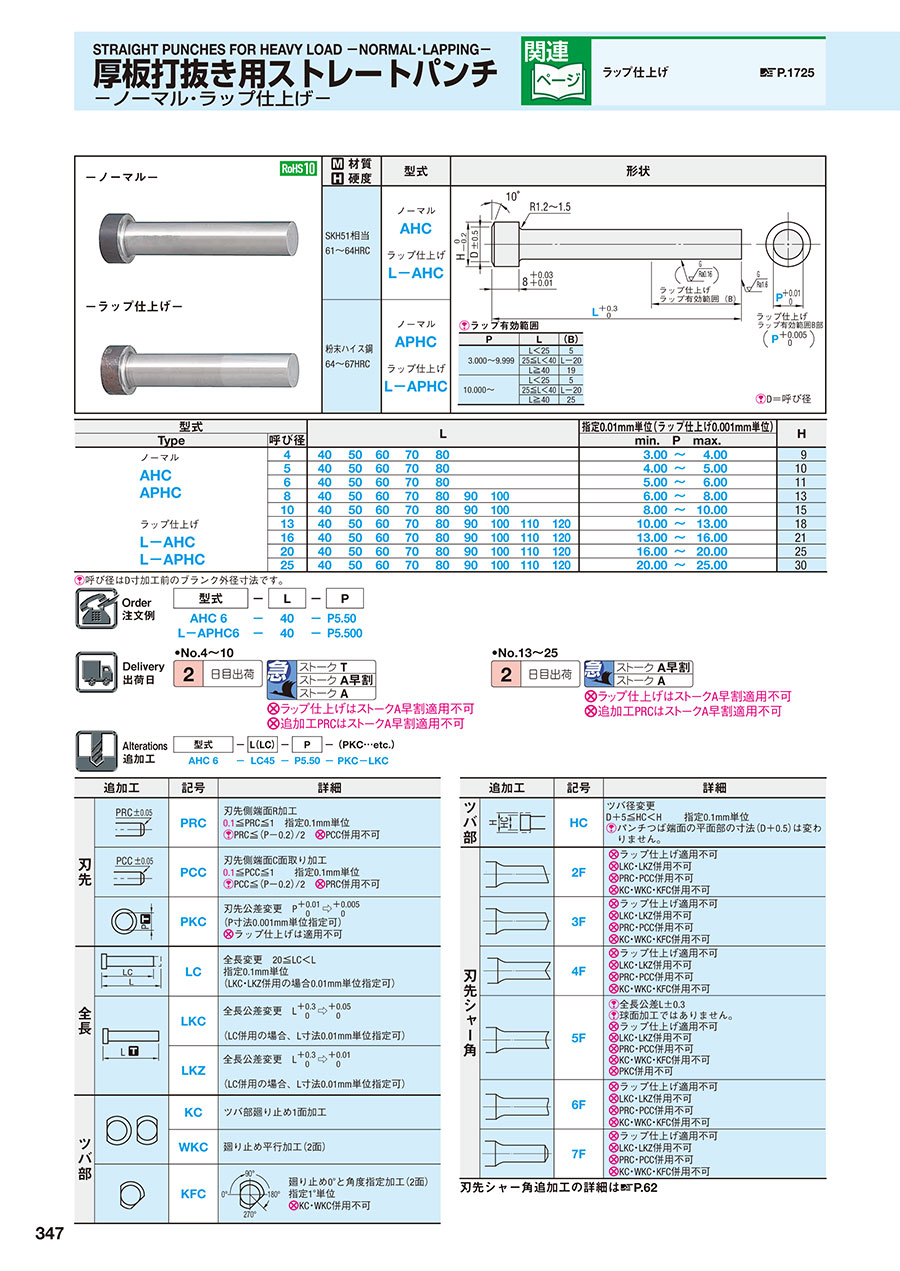

パンチ保持部と刃先部が同一径で、つば部を厚くしてつば破損を生じにくくしたパンチです。刃先部分に磨き処理を施しています。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
