ミスミ

ストレートパンチ　ノーマル・ラップ仕上げ

カタログ |P.342

規格拡大

4.6

平均満足度4.6

この商品のレビューをみる（41件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タップ付ストレートパンチ　ノーマル・ラップ仕上げ

4.4

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタストレートパンチ　ノーマル・ラップ仕上げ

4.3

通常出荷日：2 日目

パンチ保持部と刃先部が同一径のパンチです。通常の研磨仕上げのノーマルタイプと、...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
ストレート
ジェクタ
なし
シャンク(取付部)形状
標準

無料3D-CADライブラリー申し込み受付中

未確定：候補が338型番あります。

商品情報
型番リスト
詳細情報

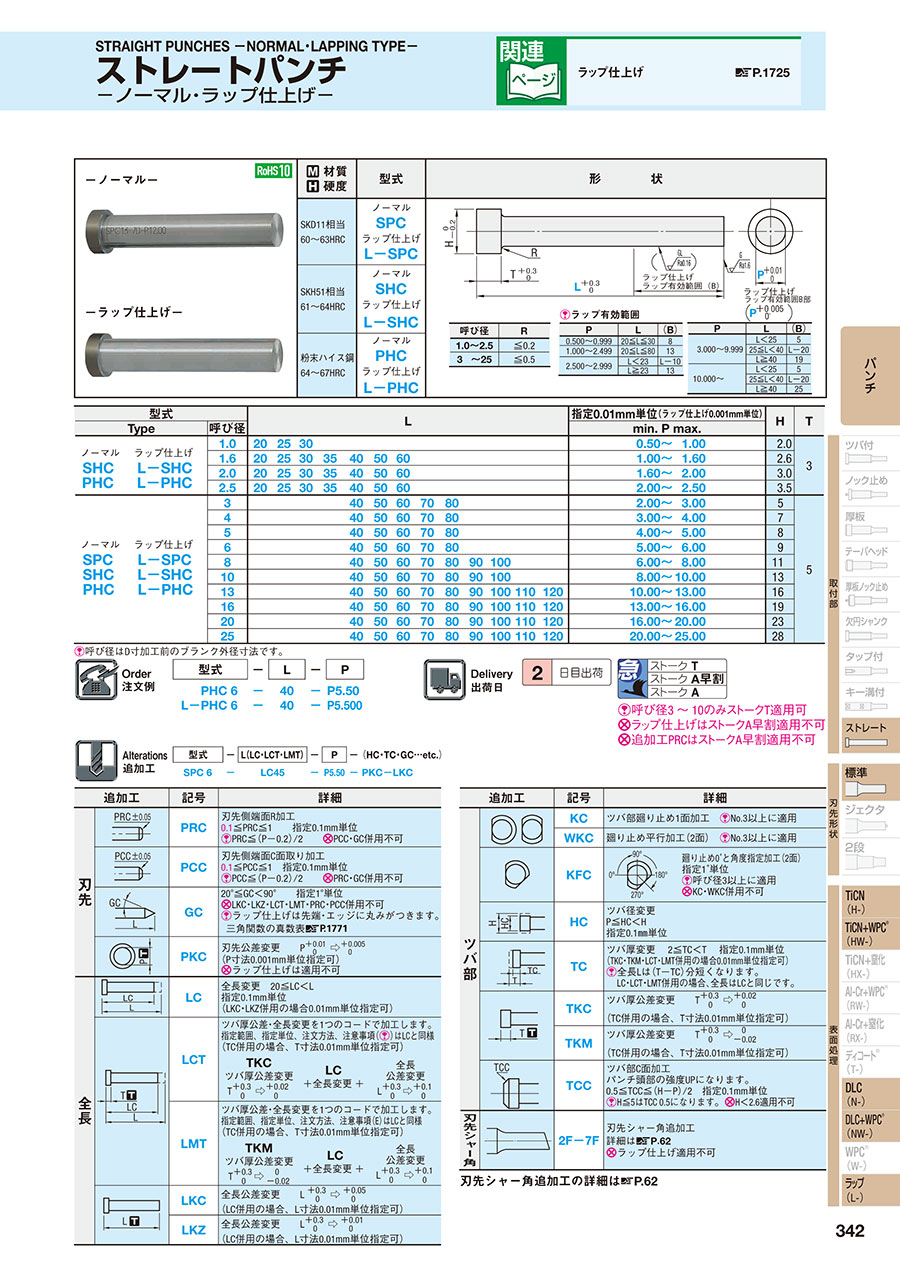

カタログ

商品情報

外形図・製品仕様

ラップ有効範囲

呼び径	R
1.0～2.5	≦0.2
3 ～25	≦0.5

P	L	（B）
0.500～0.999	20≦L≦30	8
1.000～2.499	20≦L≦80	13
2.500～2.999	L＜23	L-10
2.500～2.999	L≧23	13

P	L	（B）
3.000～9.999	L＜25	5
	25≦L＜40	L-20
	L≧40	19
10.000～	L＜25	5
	25≦L＜40	L-20
	L≧40	25

材質硬度	型式
SKD11相当 60～63HRC	ノーマル SPC ラップ仕上げ L-SPC
SKH51相当 61～64HRC	ノーマル SHC ラップ仕上げ L-SHC
SKH51相当 61～64HRC	ノーマル SHC ラップ仕上げ L-SHC
粉末ハイス鋼 64～67HRC	ノーマル PHC ラップ仕上げ L-PHC

規格表

型式		L													指定0.01mm単位（ラップ仕上げ 0.001mm単位）	H	T
Type	呼び径	L													min. P max.	H	T
ノーマルラップ仕上げ SHC L-SHC PHC L-PHC	1.0	20	25	30											0.50～1.00	2.0	3
	1.6	20	25	30	35	40	50	60							1.00～1.60	2.6
	2.0	20	25	30	35	40	50	60							1.60～2.00	3.0
	2.5	20	25	30	35	40	50	60							2.00～2.50	3.5
ノーマルラップ仕上げ SPC L-SPC SHC L-SHC PHC L-PHC	3					40	50	60	70	80					2.00～3.00	5	5
	4					40	50	60	70	80					3.00～4.00	7
	5					40	50	60	70	80					4.00～5.00	8
	6					40	50	60	70	80					5.00～6.00	9
	8					40	50	60	70	80	90	100			6.00～8.00	11
	10					40	50	60	70	80	90	100			8.00～10.00	13
	13					40	50	60	70	80	90	100	110	120	10.00～13.00	16
	16					40	50	60	70	80	90	100	110	120	13.00～16.00	19
	20					40	50	60	70	80	90	100	110	120	16.00～20.00	23
	25					40	50	60	70	80	90	100	110	120	20.00～25.00	28

呼び径はD寸加工前のブランク外径寸法です。

注文例

出荷日

追加工

P.1771
P.62

型番リスト

表示件数

...

型番

L-PHC1.0-[20-30/5]-P[0.5-1/0.001]

L-PHC1.0-LC[20-29.9/0.1]-P[0.5-1/0.001]

L-PHC1.0-LC[20-30/5]-P[0.5-1/0.001]

L-PHC1.0-LCT[20-29.9/0.1]-P[0.5-1/0.001]

L-PHC1.0-LCT[20-30/5]-P[0.5-1/0.001]

L-PHC1.0-LMT[20-29.9/0.1]-P[0.5-1/0.001]

L-PHC1.6-[20,25,30,35,40,50,60]-P[1-1.6/0.001]

L-PHC1.6-LC[20,25,30,35,40,50,60]-P[1-1.6/0.001]

L-PHC1.6-LC[20-49.9/0.1]-P[1-1.6/0.001]

L-PHC1.6-LCT[20,25,30,35,40,50,60]-P[1-1.6/0.001]

L-PHC1.6-LCT[20-49.9/0.1]-P[1-1.6/0.001]

L-PHC1.6-LMT[20,25,30,35,40,50,60]-P[1-1.6/0.001]

L-PHC1.6-LMT[20-49.9/0.1]-P[1-1.6/0.001]

L-PHC2.0-[20,25,30,35,40,50,60]-P[1.6-2/0.001]

L-PHC2.0-LC[20,25,30,35,40,50,60]-P[1.6-2/0.001]

L-PHC2.0-LC[20-59.9/0.1]-P[1.6-2/0.001]

L-PHC2.0-LCT[20,25,30,35,40,50,60]-P[1.6-2/0.001]

L-PHC2.0-LCT[20-49.9/0.1]-P[1.6-2/0.001]

L-PHC2.0-LMT[20,25,30,35,40,50,60]-P[1.6-2/0.001]

L-PHC2.0-LMT[20-49.9/0.1]-P[1.6-2/0.001]

L-PHC2.5-[20,25,30,35,40,50,60]-P[2-2.5/0.001]

L-PHC2.5-LC[20,25,30,35,40,50,60]-P[2-2.5/0.001]

L-PHC2.5-LC[20-59.9/0.1]-P[2-2.5/0.001]

L-PHC2.5-LCT[20,25,30,35,40,50,60]-P[2-2.5/0.001]

L-PHC2.5-LCT[20-49.9/0.1]-P[2-2.5/0.001]

L-PHC2.5-LMT[20,25,30,35,40,50,60]-P[2-2.5/0.001]

L-PHC2.5-LMT[20-49.9/0.1]-P[2-2.5/0.001]

L-PHC3-[40-80/10]-P3

L-PHC3-[40-80/10]-P[2-3/0.001]

L-PHC3-LC[20-79.9/0.1]-P3

L-PHC3-LC[20-79.9/0.1]-P[2-3/0.001]

L-PHC3-LCT[20-79.9/0.1]-P3

L-PHC3-LCT[20-79.9/0.1]-P[2-3/0.001]

L-PHC3-LMT[20-79.9/0.1]-P3

L-PHC3-LMT[20-79.9/0.1]-P[2-3/0.001]

L-PHC4-[40-80/10]-P[3-4/0.001]

L-PHC4-LC[20-79.9/0.1]-P[3-4/0.001]

L-PHC4-LCT[20-79.9/0.1]-P[3-4/0.001]

L-PHC4-LMT[20-79.9/0.1]-P[3-4/0.001]

L-PHC5-[40-80/10]-P[4-5/0.001]

L-PHC5-LC[20-79.9/0.1]-P[4-5/0.001]

L-PHC5-LCT[20-79.9/0.1]-P[4-5/0.001]

L-PHC5-LMT[20-79.9/0.1]-P[4-5/0.001]

L-PHC6-[40-80/10]-P[5-6/0.001]

L-PHC6-LC[20-79.9/0.1]-P[5-6/0.001]

L-PHC6-LCT[20-79.9/0.1]-P[5-6/0.001]

L-PHC6-LMT[20-79.9/0.1]-P[5-6/0.001]

L-PHC8-[40-100/10]-P[6-8/0.001]

L-PHC8-LC[20-99.9/0.1]-P[6-8/0.001]

L-PHC8-LCT[20-99.9/0.1]-P[6-8/0.001]

L-PHC8-LMT[20-99.9/0.1]-P[6-8/0.001]

L-PHC10-[40-100/10]-P[8-10/0.001]

L-PHC10-LC[20-99.9/0.1]-P[8-10/0.001]

L-PHC10-LCT[20-99.9/0.1]-P[8-10/0.001]

L-PHC10-LMT[20-99.9/0.1]-P[8-10/0.001]

L-PHC13-[40-120/10]-P[10-13/0.001]

L-PHC13-LC[20-119.9/0.1]-P[10-13/0.001]

L-PHC13-LCT[20-119.9/0.1]-P[10-13/0.001]

L-PHC13-LMT[20-119.9/0.1]-P[10-13/0.001]

L-PHC16-[40-120/10]-P[13-16/0.001]

材質

表面処理

No.（呼び径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

T（ツバ厚/板厚）

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

RoHS?

最小発注数量

粉末ハイス鋼	ラップ仕上げ	1.0	0.5 ～ 1	20 ～ 30	3	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.0	0.5 ～ 1	-	3	20 ～ 29.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.0	0.5 ～ 1	-	3	20 ～ 30	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.0	0.5 ～ 1	-	3	-	20 ～ 29.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.0	0.5 ～ 1	-	3	-	20 ～ 30	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.0	0.5 ～ 1	-	3	-	-	20 ～ 29.9	10	1個
粉末ハイス鋼	ラップ仕上げ	1.6	1 ～ 1.6	20 ～ 60	3	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.6	1 ～ 1.6	-	3	20 ～ 60	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.6	1 ～ 1.6	-	3	20 ～ 49.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.6	1 ～ 1.6	-	3	-	20 ～ 60	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.6	1 ～ 1.6	-	3	-	20 ～ 49.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	1.6	1 ～ 1.6	-	3	-	-	20 ～ 60	10	1個
粉末ハイス鋼	ラップ仕上げ	1.6	1 ～ 1.6	-	3	-	-	20 ～ 49.9	10	1個
粉末ハイス鋼	ラップ仕上げ	2.0	1.6 ～ 2	20 ～ 60	3	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.0	1.6 ～ 2	-	3	20 ～ 60	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.0	1.6 ～ 2	-	3	20 ～ 59.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.0	1.6 ～ 2	-	3	-	20 ～ 60	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.0	1.6 ～ 2	-	3	-	20 ～ 49.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.0	1.6 ～ 2	-	3	-	-	20 ～ 60	10	1個
粉末ハイス鋼	ラップ仕上げ	2.0	1.6 ～ 2	-	3	-	-	20 ～ 49.9	10	1個
粉末ハイス鋼	ラップ仕上げ	2.5	2 ～ 2.5	20 ～ 60	3	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.5	2 ～ 2.5	-	3	20 ～ 60	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.5	2 ～ 2.5	-	3	20 ～ 59.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.5	2 ～ 2.5	-	3	-	20 ～ 60	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.5	2 ～ 2.5	-	3	-	20 ～ 49.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	2.5	2 ～ 2.5	-	3	-	-	20 ～ 60	10	1個
粉末ハイス鋼	ラップ仕上げ	2.5	2 ～ 2.5	-	3	-	-	20 ～ 49.9	10	1個
粉末ハイス鋼	ラップ仕上げ	3	3	40 ～ 80	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	3	2 ～ 3	40 ～ 80	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	3	3	-	5	20 ～ 79.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	3	2 ～ 3	-	5	20 ～ 79.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	3	3	-	5	-	20 ～ 79.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	3	2 ～ 3	-	5	-	20 ～ 79.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	3	3	-	5	-	-	20 ～ 79.9	10	1個
粉末ハイス鋼	ラップ仕上げ	3	2 ～ 3	-	5	-	-	20 ～ 79.9	10	1個
粉末ハイス鋼	ラップ仕上げ	4	3 ～ 4	40 ～ 80	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	4	3 ～ 4	-	5	20 ～ 79.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	4	3 ～ 4	-	5	-	20 ～ 79.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	4	3 ～ 4	-	5	-	-	20 ～ 79.9	10	1個
粉末ハイス鋼	ラップ仕上げ	5	4 ～ 5	40 ～ 80	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	5	4 ～ 5	-	5	20 ～ 79.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	5	4 ～ 5	-	5	-	20 ～ 79.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	5	4 ～ 5	-	5	-	-	20 ～ 79.9	10	1個
粉末ハイス鋼	ラップ仕上げ	6	5 ～ 6	40 ～ 80	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	6	5 ～ 6	-	5	20 ～ 79.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	6	5 ～ 6	-	5	-	20 ～ 79.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	6	5 ～ 6	-	5	-	-	20 ～ 79.9	10	1個
粉末ハイス鋼	ラップ仕上げ	8	6 ～ 8	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	8	6 ～ 8	-	5	20 ～ 99.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	8	6 ～ 8	-	5	-	20 ～ 99.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	8	6 ～ 8	-	5	-	-	20 ～ 99.9	10	1個
粉末ハイス鋼	ラップ仕上げ	10	8 ～ 10	40 ～ 100	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	10	8 ～ 10	-	5	20 ～ 99.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	10	8 ～ 10	-	5	-	20 ～ 99.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	10	8 ～ 10	-	5	-	-	20 ～ 99.9	10	1個
粉末ハイス鋼	ラップ仕上げ	13	10 ～ 13	40 ～ 120	5	-	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	13	10 ～ 13	-	5	20 ～ 119.9	-	-	10	1個
粉末ハイス鋼	ラップ仕上げ	13	10 ～ 13	-	5	-	20 ～ 119.9	-	10	1個
粉末ハイス鋼	ラップ仕上げ	13	10 ～ 13	-	5	-	-	20 ～ 119.9	10	1個
粉末ハイス鋼	ラップ仕上げ	16	13 ～ 16	40 ～ 120	5	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

基本情報

基本情報

パンチ保持部と刃先部が同一径のパンチです。通常の研磨仕上げのノーマルタイプと、刃先部分に磨き処理を施したラップ仕上げの２種類から選択できます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
