ツバ止めパンチ　-ノーマル・TiCNコーティング-

カタログ |P.341

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ツバ止めパンチ　-DLCコーティング・NWコーティング(DLCコーティング+WPC®処理)-

通常出荷日：8 日目

つばでパンチを保持し、キー・プレート等で抜け防止する用途を想定したパンチです。...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
なし
刃先形状
A
材質
粉末ハイス鋼
シャンク(取付部)形状
ツバ止め
シャンク径D公差
+0.005/0

無料3D-CADライブラリー申し込み受付中

未確定：候補が456型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

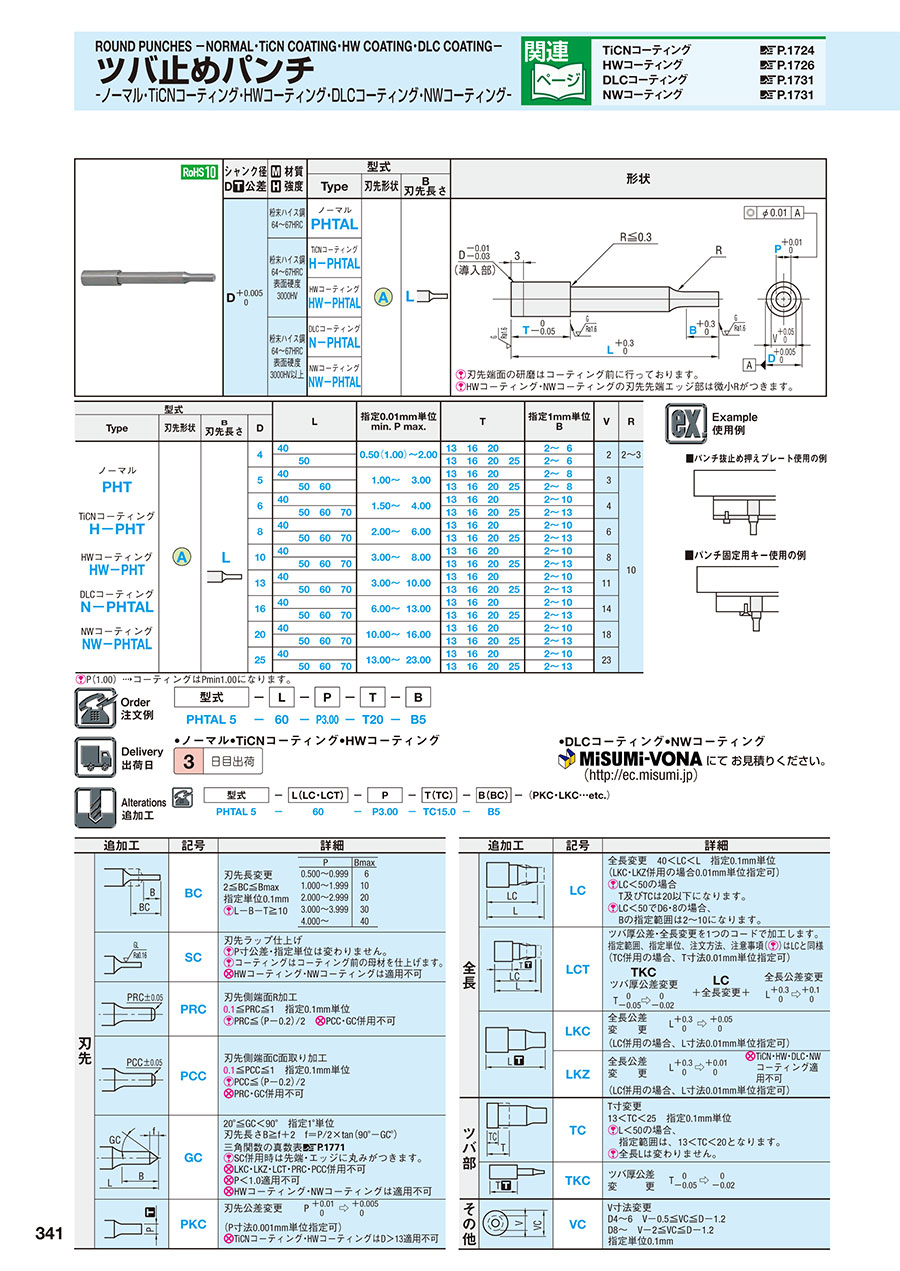

外形図・製品仕様

ツバ止めパンチ－ノーマル・TiCNコーティング・HWコーティング・DLCコーティング・NWコーティング－

刃先端面の研磨はコーティング前に行っております。
HWコーティング・NWコーティングの刃先先端エッジ部は微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D +0.005/0	粉末ハイス鋼 64～67HRC	ノーマル PHTAL
D +0.005/0	粉末ハイス鋼 64～67HRC 表面硬度 3000HV	TiCNコーティング H-PHTAL

規格表

型式				L				指定0.01mm単位 min. P max.	T				指定1mm 単位 B	V	R
Type	刃先形状	B 刃先長さ	D	L				指定0.01mm単位 min. P max.	T				指定1mm 単位 B	V	R
ノーマル PHT TiCNコーティング H-PHT			4	40				0.50（0.70）～2.00	13	16	20		2～6	2	2～3
			4		50			0.50（0.70）～2.00	13	16	20	25	2～6	2	2～3
			5	40				1.00～3.00	13	16	20		2～8	3	10
			5		50	60		1.00～3.00	13	16	20	25	2～8	3
			6	40				1.50～4.00	13	16	20		2～10	4
			6		50	60	70	1.50～4.00	13	16	20	25	2～13	4
			8	40				2.00～6.00	13	16	20		2～10	6
			8		50	60	70	2.00～6.00	13	16	20	25	2～13	6
			10	40				3.00～8.00	13	16	20		2～10	8
			10		50	60	70	3.00～8.00	13	16	20	25	2～13	8
			13	40				3.00～10.00	13	16	20		2～10	11
			13		50	60	70	3.00～10.00	13	16	20	25	2～13	11
			16	40				6.00～13.00	13	16	20		2～10	14
			16		50	60	70	6.00～13.00	13	16	20	25	2～13	14
			20	40				10.00～16.00	13	16	20		2～10	18
			20		50	60	70	10.00～16.00	13	16	20	25	2～13	18
			25	40				13.00～23.00	13	16	20		2～10	23
			25		50	60	70	13.00～23.00	13	16	20	25	2～13	23

[ ! ]P（0.70）→TiCNコーティングはPmin0.70になります。

注文例

出荷日

追加工

P.1771

型番リスト

表示件数

...

型番

H-PHTAL4-[40,50]-P[0.7-2/0.01]-T[13,16,20,25]-B[2-6/1]

H-PHTAL4-[40,50]-P[0.7-2/0.01]-T[13,16,20,25]-BC[2.1-40/0.1]
