タップ付ジェクタパンチ　ノーマル・WPC処理

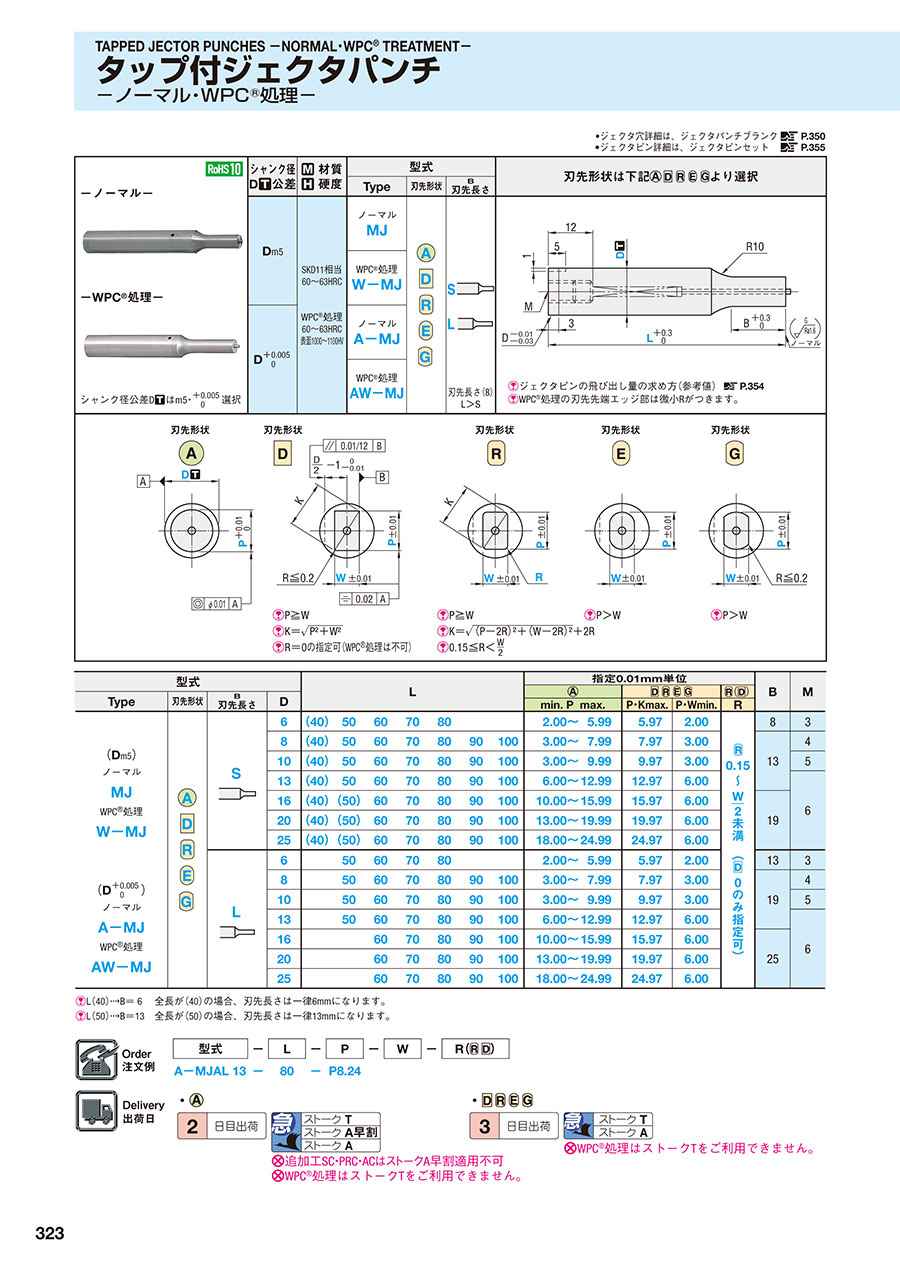

カタログ |P.323

規格拡大

4.8

平均満足度4.8

この商品のレビューをみる（5件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タップ付パンチ　-TiCNコーティング・ディコート処理-

4.5

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

タップ付パンチ

4.8

通常出荷日：2 日目～

ボルトで固定するタイプのパンチです。刃先再研磨後のパンチ高さ調整が容易です。パ...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
標準タイプ
材質
SKD11相当
シャンク(取付部)形状
タップ付
仕様
タップ標準タイプ

無料3D-CADライブラリー申し込み受付中

未確定：候補が2,016型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ジェクタピンの飛び出し量の求め方（参考値） P.354
WPC®処理の刃先先端エッジ部は微小Rがつきます。

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKD11相当 60～63HRC WPC®処理 60～63HRC 表面1000～1100HV	ノーマル MJ		刃先長さ（B） L＞S
D_m5		WPC®処理 W-MJ
D +0.005/0		ノーマル A-MJ
D +0.005/0		WPC®処理 AW-MJ

シャンク径公差Dはm5・ +0.005/0選択

規格表

型式				L							指定0.01mm単位				B	M
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D								min. P max.	P・Kmax.	P・Wmin.	R
（D_m5）ノーマル MJ WPC®処理 W-MJ （D +0.005/0）ノーマル A-MJ WPC®処理 AW-MJ			6	（40）	50	60	70	80			2.00～5.99	5.97	2.00		8	3
			8	（40）	50	60	70	80	90	100	3.00～7.99	7.97	3.00		13	4
			10	（40）	50	60	70	80	90	100	3.00～9.99	9.97	3.00			5
			13	（40）	50	60	70	80	90	100	6.00～12.99	12.97	6.00			6
			16	（40）	（50）	60	70	80	90	100	10.00～15.99	15.97	6.00		19
			20	（40）	（50）	60	70	80	90	100	13.00～19.99	19.97	6.00
			25	（40）	（50）	60	70	80	90	100	18.00～24.99	24.97	6.00
			6		50	60	70	80			2.00～5.99	5.97	2.00		13	3
			8		50	60	70	80	90	100	3.00～7.99	7.97	3.00		19	4
			10		50	60	70	80	90	100	3.00～9.99	9.97	3.00			5
			13		50	60	70	80	90	100	6.00～12.99	12.97	6.00			6
			16			60	70	80	90	100	10.00～15.99	15.97	6.00		25
			20			60	70	80	90	100	13.00～19.99	19.97	6.00
			25			60	70	80	90	100	18.00～24.99	24.97	6.00

L（40）B＝ 6 全長が（40）の場合、刃先長さは一律6mmになります。
L（50）B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.352

型番リスト

表示件数

...

型番

A-MJAL6-[50-80/10]-P[2-5.99/0.01]

A-MJAL6-[50-80/10]-PC[1.8-1.99/0.01]

A-MJAL6-LC[36-79.9/0.1]-P[2-5.99/0.01]

A-MJAL6-LC[36-79.9/0.1]-PC[1.8-1.99/0.01]

A-MJAL8-[50-100/10]-P[3-7.99/0.01]

A-MJAL8-[50-100/10]-PC[2.5-2.99/0.01]

A-MJAL8-LC[36-99.9/0.1]-P[3-7.99/0.01]

A-MJAL8-LC[36-99.9/0.1]-PC[2.5-2.99/0.01]

A-MJAL10-[50-100/10]-P[3-9.99/0.01]

A-MJAL10-[50-100/10]-PC[2.8-2.99/0.01]

A-MJAL10-LC[36-99.9/0.1]-P[3-9.99/0.01]

A-MJAL10-LC[36-99.9/0.1]-PC[2.8-2.99/0.01]

A-MJAL13-[50-100/10]-P[6-12.99/0.01]

A-MJAL13-[50-100/10]-PC[5-5.99/0.01]

A-MJAL13-LC[36-99.9/0.1]-P[6-12.99/0.01]

A-MJAL13-LC[36-99.9/0.1]-PC[5-5.99/0.01]

A-MJAL16-[60-100/10]-P[10-15.99/0.01]

A-MJAL16-[60-100/10]-PC[8-9.99/0.01]

A-MJAL16-LC[36-99.9/0.1]-P[10-15.99/0.01]

A-MJAL16-LC[36-99.9/0.1]-PC[8-9.99/0.01]

A-MJAL20-[60-100/10]-P[13-19.99/0.01]

A-MJAL20-[60-100/10]-PC[9-12.99/0.01]

A-MJAL20-LC[36-99.9/0.1]-P[13-19.99/0.01]

A-MJAL20-LC[36-99.9/0.1]-PC[9-12.99/0.01]

A-MJAL25-[60-100/10]-P[18-24.99/0.01]

A-MJAL25-[60-100/10]-PC[9-17.99/0.01]

A-MJAL25-LC[36-99.9/0.1]-P[18-24.99/0.01]

A-MJAL25-LC[36-99.9/0.1]-PC[9-17.99/0.01]

A-MJAS6-[40-80/10]-P[2-5.99/0.01]

A-MJAS6-[40-80/10]-PC[1.8-1.99/0.01]

A-MJAS6-LC[36-79.9/0.1]-P[2-5.99/0.01]

A-MJAS6-LC[36-79.9/0.1]-PC[1.8-1.99/0.01]

A-MJAS8-[40-100/10]-P[3-7.99/0.01]

A-MJAS8-[40-100/10]-PC[2.5-2.99/0.01]

A-MJAS8-LC[36-99.9/0.1]-P[3-7.99/0.01]

A-MJAS8-LC[36-99.9/0.1]-PC[2.5-2.99/0.01]

A-MJAS10-[40-100/10]-P[3-9.99/0.01]

A-MJAS10-[40-100/10]-PC[2.8-2.99/0.01]

A-MJAS10-LC[36-99.9/0.1]-P[3-9.99/0.01]

A-MJAS10-LC[36-99.9/0.1]-PC[2.8-2.99/0.01]

A-MJAS13-[40-100/10]-P[6-12.99/0.01]

A-MJAS13-[40-100/10]-PC[5-5.99/0.01]

A-MJAS13-LC[36-99.9/0.1]-P[6-12.99/0.01]

A-MJAS13-LC[36-99.9/0.1]-PC[5-5.99/0.01]

A-MJAS16-[40-100/10]-P[10-15.99/0.01]

A-MJAS16-[40-100/10]-PC[8-9.99/0.01]

A-MJAS16-LC[36-99.9/0.1]-P[10-15.99/0.01]

A-MJAS16-LC[36-99.9/0.1]-PC[8-9.99/0.01]

A-MJAS20-[40-100/10]-P[13-19.99/0.01]

A-MJAS20-[40-100/10]-PC[9-12.99/0.01]

A-MJAS20-LC[36-99.9/0.1]-P[13-19.99/0.01]

A-MJAS20-LC[36-99.9/0.1]-PC[9-12.99/0.01]

A-MJAS25-[40-100/10]-P[18-24.99/0.01]

A-MJAS25-[40-100/10]-PC[9-17.99/0.01]

A-MJAS25-LC[36-99.9/0.1]-P[18-24.99/0.01]

A-MJAS25-LC[36-99.9/0.1]-PC[9-17.99/0.01]

A-MJDL6-[50-80/10]-P[2-5.97/0.01]-W[2-5.97/0.01]

A-MJDL6-[50-80/10]-P[2-5.97/0.01]-WC[1.8-1.99/0.01]

A-MJDL6-[50-80/10]-PC[1.8-1.99/0.01]-W[2-5.97/0.01]

A-MJDL6-[50-80/10]-PC[1.8-1.99/0.01]-WC[1.8-1.99/0.01]

刃先形状

表面処理

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

A	なし	+0.005/0	L	6	2 ～ 5.99	50 ～ 80	-	-	-	-	-	10	1個
A	なし	+0.005/0	L	6	-	50 ～ 80	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	+0.005/0	L	6	2 ～ 5.99	-	36 ～ 79.9	-	-	-	-	10	1個
A	なし	+0.005/0	L	6	-	-	36 ～ 79.9	1.8 ～ 1.99	-	-	-	10	1個
A	なし	+0.005/0	L	8	3 ～ 7.99	50 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	L	8	-	50 ～ 100	-	2.5 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	L	8	3 ～ 7.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	L	8	-	-	36 ～ 99.9	2.5 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	L	10	3 ～ 9.99	50 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	L	10	-	50 ～ 100	-	2.8 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	L	10	3 ～ 9.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	L	10	-	-	36 ～ 99.9	2.8 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	L	13	6 ～ 12.99	50 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	L	13	-	50 ～ 100	-	5 ～ 5.99	-	-	-	10	1個
A	なし	+0.005/0	L	13	6 ～ 12.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	L	13	-	-	36 ～ 99.9	5 ～ 5.99	-	-	-	10	1個
A	なし	+0.005/0	L	16	10 ～ 15.99	60 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	L	16	-	60 ～ 100	-	8 ～ 9.99	-	-	-	10	1個
A	なし	+0.005/0	L	16	10 ～ 15.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	L	16	-	-	36 ～ 99.9	8 ～ 9.99	-	-	-	10	1個
A	なし	+0.005/0	L	20	13 ～ 19.99	60 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	L	20	-	60 ～ 100	-	9 ～ 12.99	-	-	-	10	1個
A	なし	+0.005/0	L	20	13 ～ 19.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	L	20	-	-	36 ～ 99.9	9 ～ 12.99	-	-	-	10	1個
A	なし	+0.005/0	L	25	18 ～ 24.99	60 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	L	25	-	60 ～ 100	-	9 ～ 17.99	-	-	-	10	1個
A	なし	+0.005/0	L	25	18 ～ 24.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	L	25	-	-	36 ～ 99.9	9 ～ 17.99	-	-	-	10	1個
A	なし	+0.005/0	S	6	2 ～ 5.99	40 ～ 80	-	-	-	-	-	10	1個
A	なし	+0.005/0	S	6	-	40 ～ 80	-	1.8 ～ 1.99	-	-	-	10	1個
A	なし	+0.005/0	S	6	2 ～ 5.99	-	36 ～ 79.9	-	-	-	-	10	1個
A	なし	+0.005/0	S	6	-	-	36 ～ 79.9	1.8 ～ 1.99	-	-	-	10	1個
A	なし	+0.005/0	S	8	3 ～ 7.99	40 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	S	8	-	40 ～ 100	-	2.5 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	S	8	3 ～ 7.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	S	8	-	-	36 ～ 99.9	2.5 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	S	10	3 ～ 9.99	40 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	S	10	-	40 ～ 100	-	2.8 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	S	10	3 ～ 9.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	S	10	-	-	36 ～ 99.9	2.8 ～ 2.99	-	-	-	10	1個
A	なし	+0.005/0	S	13	6 ～ 12.99	40 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	S	13	-	40 ～ 100	-	5 ～ 5.99	-	-	-	10	1個
A	なし	+0.005/0	S	13	6 ～ 12.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	S	13	-	-	36 ～ 99.9	5 ～ 5.99	-	-	-	10	1個
A	なし	+0.005/0	S	16	10 ～ 15.99	40 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	S	16	-	40 ～ 100	-	8 ～ 9.99	-	-	-	10	1個
A	なし	+0.005/0	S	16	10 ～ 15.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	S	16	-	-	36 ～ 99.9	8 ～ 9.99	-	-	-	10	1個
A	なし	+0.005/0	S	20	13 ～ 19.99	40 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	S	20	-	40 ～ 100	-	9 ～ 12.99	-	-	-	10	1個
A	なし	+0.005/0	S	20	13 ～ 19.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	S	20	-	-	36 ～ 99.9	9 ～ 12.99	-	-	-	10	1個
A	なし	+0.005/0	S	25	18 ～ 24.99	40 ～ 100	-	-	-	-	-	10	1個
A	なし	+0.005/0	S	25	-	40 ～ 100	-	9 ～ 17.99	-	-	-	10	1個
A	なし	+0.005/0	S	25	18 ～ 24.99	-	36 ～ 99.9	-	-	-	-	10	1個
A	なし	+0.005/0	S	25	-	-	36 ～ 99.9	9 ～ 17.99	-	-	-	10	1個
D	なし	+0.005/0	L	6	2 ～ 5.97	50 ～ 80	-	-	-	2 ～ 5.97	-	10	1個
D	なし	+0.005/0	L	6	2 ～ 5.97	50 ～ 80	-	-	-	-	1.8 ～ 1.99	10	1個
D	なし	+0.005/0	L	6	-	50 ～ 80	-	1.8 ～ 1.99	-	2 ～ 5.97	-	10	1個
D	なし	+0.005/0	L	6	-	50 ～ 80	-	1.8 ～ 1.99	-	-	1.8 ～ 1.99	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

ボルトで固定するタイプのパンチです。刃先再研磨後のパンチ高さ調整が容易です。パンチ内部に抜きカス払い用のジェクタピンを組み込んでいます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
