シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	粉末ハイス鋼 62～64HRC 表面3000HV	T-APJ バネ&ピン強化タイプ T-APJV		刃先長さ（B） L＞S
D +0.005/0 （D8～13）	粉末ハイス鋼 62～64HRC 表面3000HV	AT-APJ バネ&ピン強化タイプ AT-APJV		刃先長さ（B） L＞S

シャンク径公差Dはm5・ +0.005/0 選択

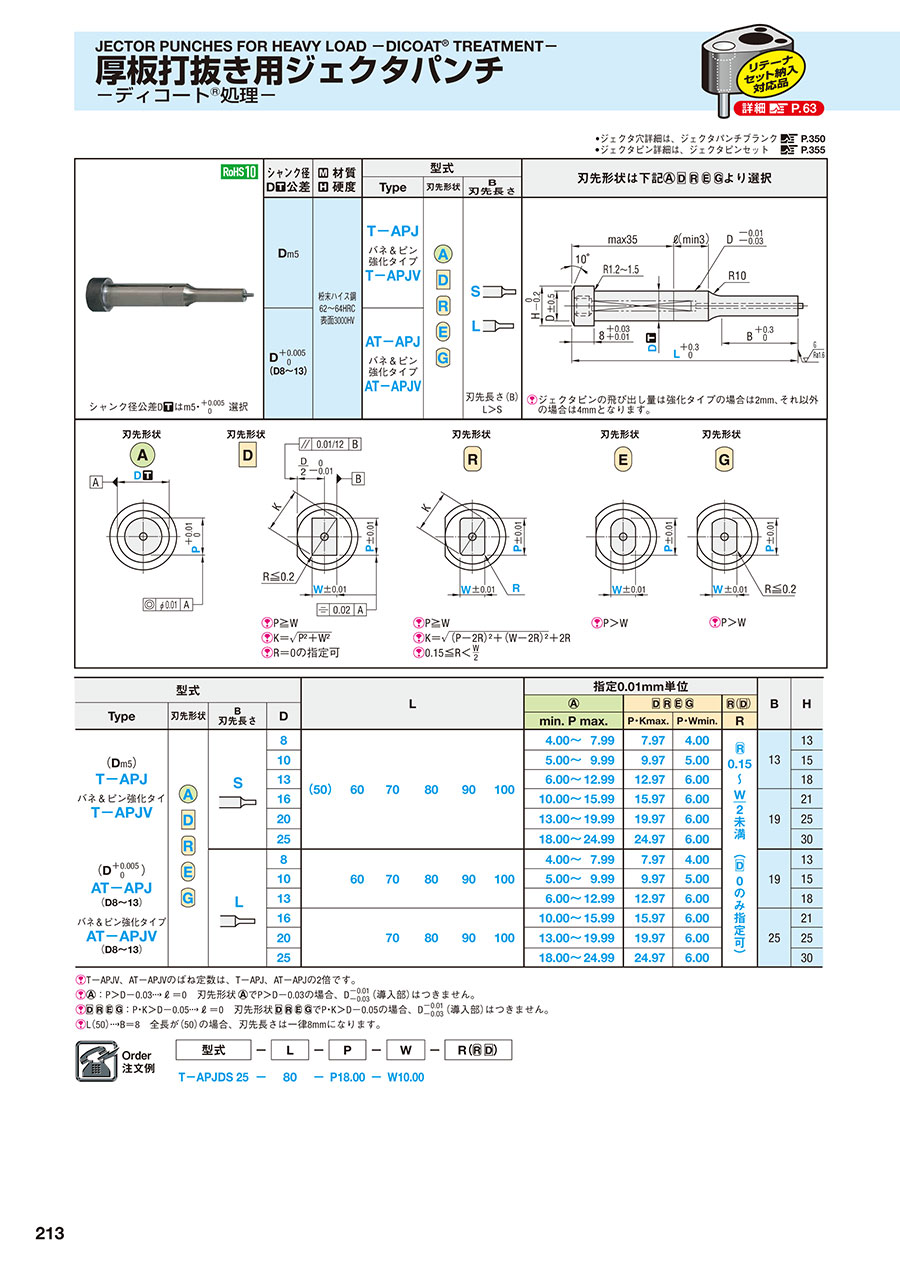

規格表

型式				L						指定0.01mm単位				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D							min. P max.	P・Kmax.	P・Wmin.	R
D_m5 T-APJ バネ&ピン強化タイプ T-APJV D +0.005/0 AT-APJ （D8～13）バネ&ピン強化タイプ AT-APJV （D8～13）			8	（50）	60	70	80	90	100	4.00～7.99	7.97	4.00		13	13
			10							5.00～9.99	9.97	5.00			15
			13							6.00～12.99	12.97	6.00			18
			16							10.00～15.99	15.97	6.00		19	21
			20							13.00～19.99	19.97	6.00			25
			25							18.00～24.99	24.97	6.00			30
			8		60	70	80	90	100	4.00～7.99	7.97	4.00		19	13
			10							5.00～9.99	9.97	5.00			15
			13							6.00～12.99	12.97	6.00			18
			16			70	80	90	100	10.00～15.99	15.97	6.00		25	21
			20							13.00～19.99	19.97	6.00			25
			25							18.00～24.99	24.97	6.00			30

T-APJV、AT-APJVのばね定数は、T-APJ、AT-APJの2倍です。
：P＞D -0.03 ℓ＝0	刃先形状でP＞D -0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D -0.05ℓ＝0	刃先形状でP・K＞D -0.05の場合、D -0.01/-0.03（導入部）はつきません。
L（50）B＝8 全長が（50）の場合、刃先長さは一律8mmになります。

注文例

出荷日

追加工

P.352

型番リスト

表示件数

...

型番

AT-APJAL8-[60-100/10]-P[4-7.99/0.01]

AT-APJAL8-LC[43-59.9/0.1]-P[4-7.99/0.01]

AT-APJAL8-LC[60.1-69.9/0.1]-P[4-7.99/0.01]

AT-APJAL8-LC[70.1-79.9/0.1]-P[4-7.99/0.01]

AT-APJAL8-LC[80.1-89.9/0.1]-P[4-7.99/0.01]

AT-APJAL8-LC[90.1-99.9/0.1]-P[4-7.99/0.01]

AT-APJAL10-[60-100/10]-P[5-9.99/0.01]

AT-APJAL10-LC[43-59.9/0.1]-P[5-9.99/0.01]

AT-APJAL10-LC[60.1-69.9/0.1]-P[5-9.99/0.01]

AT-APJAL10-LC[70.1-79.9/0.1]-P[5-9.99/0.01]

AT-APJAL10-LC[80.1-89.9/0.1]-P[5-9.99/0.01]

AT-APJAL10-LC[90.1-99.9/0.1]-P[5-9.99/0.01]

AT-APJAL13-[60-100/10]-P[6-12.99/0.01]

AT-APJAL13-LC[43-59.9/0.1]-P[6-12.99/0.01]

AT-APJAL13-LC[60.1-69.9/0.1]-P[6-12.99/0.01]

AT-APJAL13-LC[70.1-79.9/0.1]-P[6-12.99/0.01]

AT-APJAL13-LC[80.1-89.9/0.1]-P[6-12.99/0.01]

AT-APJAL13-LC[90.1-99.9/0.1]-P[6-12.99/0.01]

AT-APJAS8-[50-100/10]-P[4-7.99/0.01]

AT-APJAS8-LC[44-49.9/0.1]-P[4-7.99/0.01]

AT-APJAS8-LC[50.1-59.9/0.1]-P[4-7.99/0.01]

AT-APJAS8-LC[60.1-69.9/0.1]-P[4-7.99/0.01]

AT-APJAS8-LC[70.1-79.9/0.1]-P[4-7.99/0.01]

AT-APJAS8-LC[80.1-89.9/0.1]-P[4-7.99/0.01]

AT-APJAS8-LC[90.1-99.9/0.1]-P[4-7.99/0.01]

AT-APJAS10-[50-100/10]-P[5-9.99/0.01]

AT-APJAS10-LC[44-49.9/0.1]-P[5-9.99/0.01]

AT-APJAS10-LC[50.1-59.9/0.1]-P[5-9.99/0.01]

AT-APJAS10-LC[60.1-69.9/0.1]-P[5-9.99/0.01]

AT-APJAS10-LC[70.1-79.9/0.1]-P[5-9.99/0.01]

AT-APJAS10-LC[80.1-89.9/0.1]-P[5-9.99/0.01]

AT-APJAS10-LC[90.1-99.9/0.1]-P[5-9.99/0.01]

AT-APJAS13-[50-100/10]-P[6-12.99/0.01]

AT-APJAS13-LC[44-49.9/0.1]-P[6-12.99/0.01]

AT-APJAS13-LC[50.1-59.9/0.1]-P[6-12.99/0.01]

AT-APJAS13-LC[60.1-69.9/0.1]-P[6-12.99/0.01]

AT-APJAS13-LC[70.1-79.9/0.1]-P[6-12.99/0.01]

AT-APJAS13-LC[80.1-89.9/0.1]-P[6-12.99/0.01]

AT-APJAS13-LC[90.1-99.9/0.1]-P[6-12.99/0.01]

AT-APJDL8-[60-100/10]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDL8-LC[43-59.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDL8-LC[60.1-69.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDL8-LC[70.1-79.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDL8-LC[80.1-89.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDL8-LC[90.1-99.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDL10-[60-100/10]-P[5-9.97/0.01]-W[5-9.97/0.01]

AT-APJDL10-LC[43-59.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

AT-APJDL10-LC[60.1-69.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

AT-APJDL10-LC[70.1-79.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

AT-APJDL10-LC[80.1-89.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

AT-APJDL10-LC[90.1-99.9/0.1]-P[5-9.97/0.01]-W[5-9.97/0.01]

AT-APJDL13-[60-100/10]-P[6-12.97/0.01]-W[6-12.97/0.01]

AT-APJDL13-LC[43-59.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

AT-APJDL13-LC[60.1-69.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

AT-APJDL13-LC[70.1-79.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

AT-APJDL13-LC[80.1-89.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

AT-APJDL13-LC[90.1-99.9/0.1]-P[6-12.97/0.01]-W[6-12.97/0.01]

AT-APJDS8-[50-100/10]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDS8-LC[44-49.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

AT-APJDS8-LC[50.1-59.9/0.1]-P[4-7.97/0.01]-W[4-7.97/0.01]

ジェクタ

刃先形状

シャンク径D公差

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

RoHS?

最小発注数量

標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	60 ～ 100	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	-	43 ～ 59.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	-	60.1 ～ 69.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	-	70.1 ～ 79.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	-	80.1 ～ 89.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	8	4 ～ 7.99	-	90.1 ～ 99.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	60 ～ 100	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	-	43 ～ 59.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	-	60.1 ～ 69.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	-	70.1 ～ 79.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	-	80.1 ～ 89.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	10	5 ～ 9.99	-	90.1 ～ 99.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	60 ～ 100	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	-	43 ～ 59.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	-	60.1 ～ 69.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	-	70.1 ～ 79.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	-	80.1 ～ 89.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	L	13	6 ～ 12.99	-	90.1 ～ 99.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	50 ～ 100	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	-	44 ～ 49.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	-	50.1 ～ 59.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	-	60.1 ～ 69.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	-	70.1 ～ 79.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	-	80.1 ～ 89.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	8	4 ～ 7.99	-	90.1 ～ 99.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	50 ～ 100	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	-	44 ～ 49.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	-	50.1 ～ 59.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	-	60.1 ～ 69.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	-	70.1 ～ 79.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	-	80.1 ～ 89.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	10	5 ～ 9.99	-	90.1 ～ 99.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	50 ～ 100	-	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	-	44 ～ 49.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	-	50.1 ～ 59.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	-	60.1 ～ 69.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	-	70.1 ～ 79.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	-	80.1 ～ 89.9	-	-	10	1個
標準タイプ	丸形	+0.005/0	S	13	6 ～ 12.99	-	90.1 ～ 99.9	-	-	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	60 ～ 100	-	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	-	43 ～ 59.9	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	-	60.1 ～ 69.9	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	-	70.1 ～ 79.9	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	-	80.1 ～ 89.9	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	8	4 ～ 7.97	-	90.1 ～ 99.9	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	60 ～ 100	-	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	-	43 ～ 59.9	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	-	60.1 ～ 69.9	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	-	70.1 ～ 79.9	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	-	80.1 ～ 89.9	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	10	5 ～ 9.97	-	90.1 ～ 99.9	-	5 ～ 9.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	60 ～ 100	-	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	-	43 ～ 59.9	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	-	60.1 ～ 69.9	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	-	70.1 ～ 79.9	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	-	80.1 ～ 89.9	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	L	13	6 ～ 12.97	-	90.1 ～ 99.9	-	6 ～ 12.97	10	1個
標準タイプ	長方形	+0.005/0	S	8	4 ～ 7.97	50 ～ 100	-	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	S	8	4 ～ 7.97	-	44 ～ 49.9	-	4 ～ 7.97	10	1個
標準タイプ	長方形	+0.005/0	S	8	4 ～ 7.97	-	50.1 ～ 59.9	-	4 ～ 7.97	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

...

基本情報

基本情報

・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
　（詳細は「製品データ厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・厚板打抜き用パンチにディコート処理（TD処理）を施して、パンチ刃先の耐摩耗性を向上させています。
　（詳細は「製品データディコート処理パンチ」をご参照ください）。

ご注意

全長変更追加工（LC）を指定した場合は刃先長さが短くなります。詳細はこちらをご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

厚板打抜き用ジェクタパンチ　-ディコート処理-のレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

金型部品

満足度：5.02023/05/25

他の物を注文する際に一緒に手配して安く手に入れられるので良い。耐久性に期待します。

0人が参考にしています。

金型用

満足度：5.02022/12/20

この商品は自社の金型の工程で使用している部品になります。この商品を使う対象の材料は硬質のステンレスになります。以前からず...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Qディコート処理はパンチ端面も施されますか？追加工LKCを付けた場合はどうなりますか？また、ツバ部もコーティングされているのでしょうか？

ディコートの場合、原則パンチ端面はコーティングされません。追加工LKC指定時は端面のコーティング処理は無しとなります。ツバ部はコーティングされておりません。
