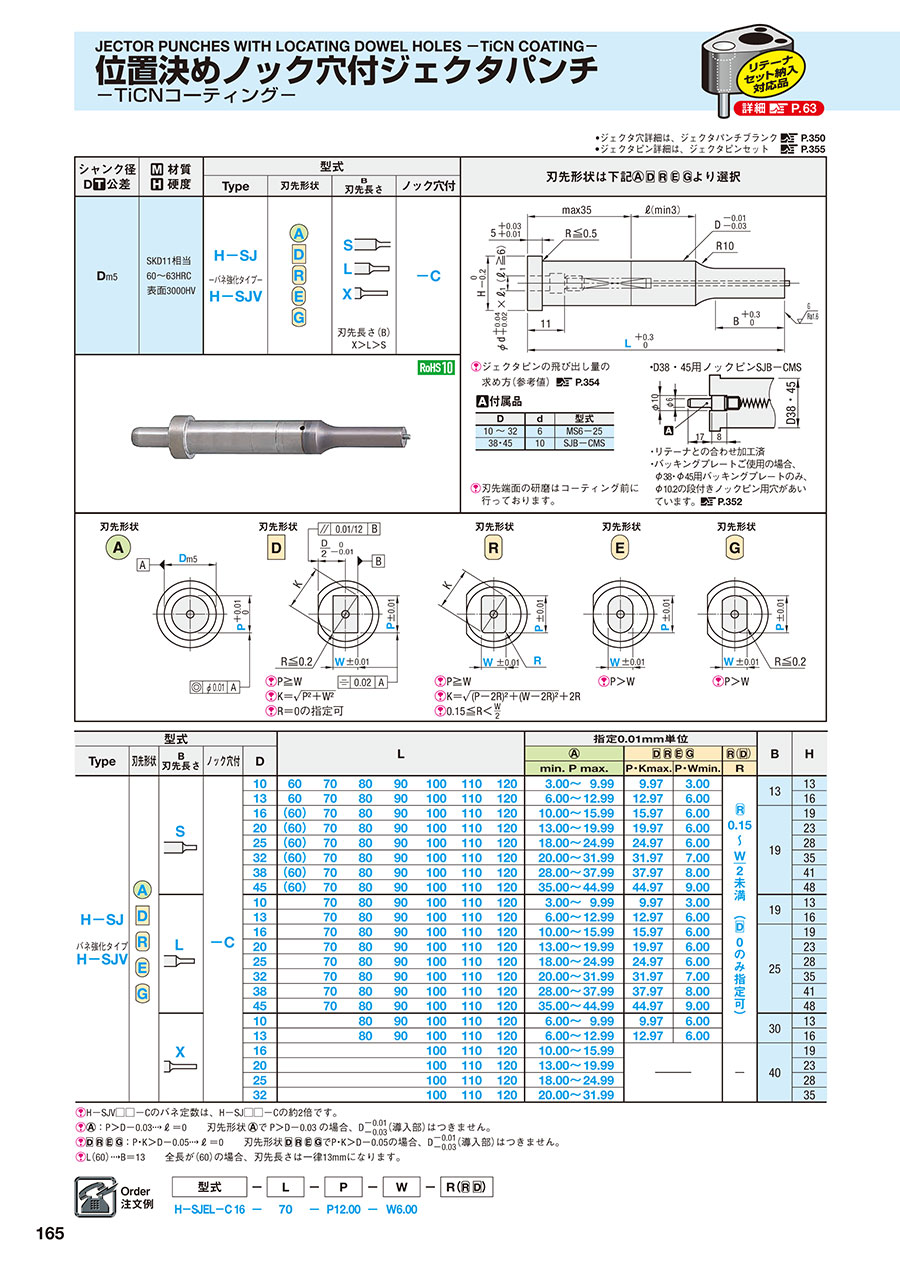

位置決めノック穴付ジェクタパンチ　-TiCNコーティング-

関連ページ

TiCNコーティング >>P.1724

• ジェクタ穴詳細は、ジェクタパンチブランク>> P.350
• ジェクタピン詳細は、ジェクタピンセット >> P.355

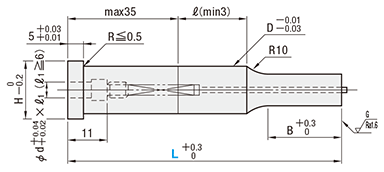

外形図・製品仕様

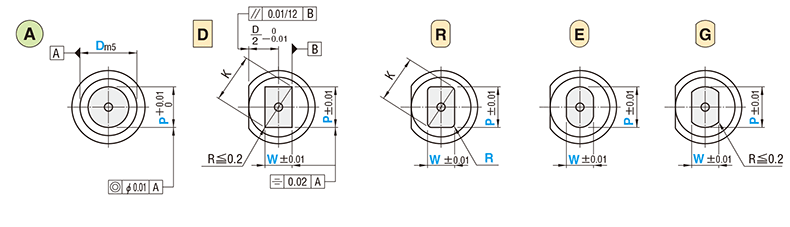

刃先形状は下記    より選択

ジェクタピンの飛び出し量の求め方（参考値）>> P.354

[ A ]付属品

[ ! ]刃先端面の研磨はコーティング前に行っております。

•D38・45用ノックピンSJB－CMS

・リテーナとの合わせ加工済
・バッキングプレートご使用の場合、φ38・φ45用バッキングプレートのみ、φ10.2の段付きノックピン用穴があいています。>> P.352

刃先形状刃先形状刃先形状刃先形状刃先形状[ ! ]P≧W
[ ! ]K=
[ ! ]R＝0の指定可 [ ! ]P≧W
[ ! ]K=
[ ! ]0.15≦R＜W2[ ! ]P＞W[ ! ]P＞W

規格表

型式					L							指定0.01mm単位					B	H
Type	刃先形状	B 刃先長さ	ノック穴付	D
												min. P max.		P・Kmax.	P・Wmin.	R
H-SJ バネ強化タイプ H-SJV			-C	10	60	70	80	90	100	110	120	3.00～9.99		9.97	3.00	0.15〜 w 未満 2 （ 0のみ指定可）	13	13
				13	60	70	80	90	100	110	120	6.00～12.99		12.97	6.00			16
				16	（60）	70	80	90	100	110	120	10.00～15.99		15.97	6.00		19	19
				20	（60）	70	80	90	100	110	120	13.00～19.99		19.97	6.00			23
				25	（60）	70	80	90	100	110	120	18.00～24.99		24.97	6.00			28
				32	（60）	70	80	90	100	110	120	20.00～31.99		31.97	7.00			35
				38	（60）	70	80	90	100	110	120	28.00～37.99		37.97	8.00			41
				45	（60）	70	80	90	100	110	120	35.00～44.99		44.97	9.00			48
				10		70	80	90	100	110	120	3.00～9.99		9.97	3.00		19	13
				13		70	80	90	100	110	120	6.00～12.99		12.97	6.00			16
				16		70	80	90	100	110	120	10.00～15.99		15.97	6.00		25	19
				20		70	80	90	100	110	120	13.00～19.99		19.97	6.00			23
				25		70	80	90	100	110	120	18.00～24.99		24.97	6.00			28
				32		70	80	90	100	110	120	20.00～31.99		31.97	7.00			35
				38		70	80	90	100	110	120	28.00～37.99		37.97	8.00			41
				45		70	80	90	100	110	120	35.00～44.99		44.97	9.00			48
				10			80	90	100	110	120	6.00～9.99		9.97	6.00		30	13
				13			80	90	100	110	120	6.00～12.99		12.97	6.00			16
				16					100	110	120	10.00～15.99		-		-	40	19
				20					100	110	120	13.00～19.99						23
				25					100	110	120	18.00～24.99						28
				32					100	110	120	20.00～31.99						35

[ ! ]H-SJV□□-Cのバネ定数は、H-SJ□□-Cの約2倍です。
[ ! ] ：P＞D-0.03→ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ] ：P・K＞D-0.05→ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
[ ! ]L（60）→B＝13 全長が（60）の場合、刃先長さは一律13mmになります。

注文例

型式	－	L	－	P	－	W	－	R( )
H－SJEL－C 16	－	70	－	P12.00	－	W6.00

出荷日

• φD10～25        

2

日目出荷

急

ストークA

[ ! ]18:00以降のご注文は3日目出荷となります。
[ ! ]ストークA1回のご注文における同一型式でのご注文本数は9本まで

• φD10～25  

3

日目出荷

追加工

型式	－	L(LC)	－	P(PC)	－	W(WC)	－	R( )	－	(BC・HC・TC…etc.)
H－SJAS－C 10	－	LC95	－	P9.50					－	PKC

追加工		記号	刃先形状
刃先		PC WC	刃先寸法変更 PC≧PCmin 指定0.01mm単位 (PKC併用の場合0.001mm 単位指定可) D PCmin 10 13 16 20 25 2.800 5.000 8.000 9.000 9.000		刃先寸法変更 PC・WC≧PC・WCmin 指定0.01mm単位 [ NG ]刃先長さXタイプ は適用不可 D PC・WCmin 10 13 16 20 25 2.80 5.00 5.00 5.00 5.00
		BC	刃先長変更(規格より短くなります) 2≦BC＜B 指定0.1mm単位
		SC	刃先ラップ仕上げ [ ! ]P寸法公差・指定単位は変わりません。 コーティング前の母材を仕上げます。 [ NG ]刃先形状コーナーR＝0指定不可
		PRC	刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－d1－0.5)/2 d1寸法 プレス金型用標準部品 2017カタログ>> こちら [ NG ]PCC併用不可 [ NG ]ストークA適用不可		-
		PCC	刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－d1－0.5)/2 d1寸法 プレス金型用標準部品 2017カタログ>> こちら [ NG ]PRC併用不可 [ NG ]ストークA適用不可		-
		PKC	刃先公差変更 P ＋0.010   ⇒ ＋0.0050  (P寸法0.001mm単位指定可)		刃先公差変更 P・W±0.01⇒＋0.010
			[ NG ]D＞13適用不可
全長		LC	全長変更(刃先部より加工) LC＜L 指定0.1mm単位 [ ! ]刃先長さBは(L－LC)分短くなります。 (LKC併用の場合0.01mm単位指定可) [ ! ]ジェクタピンの飛び出し量は2mmとなります。
		LKC	全長公差 変  更	L ＋0.30 ⇒ ＋0.050
			(LC併用の場合、L寸法0.01mm単位指定可)

追加工		記号	刃先形状
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
		WKC		廻り止め平行 加工(2面)		廻り止め平行 加工(2面) KC併用可
		KFC		廻り止め0゜と 角度指定 加工(2面) 指定1°単位		廻り止め0゜ と角度指定 加工(2面) 指定1°単位
			[ NG ]KC・WKC併用不可 [ NG ]ストークA適用不可		[ NG ]KC・WKC併用不可
		NKC	－		廻り止め無し [ NG ]リテーナセット 納入品適用不可
		HC	ツバ径変更 D≦HC＜H 指定0.1mm単位 [ NG ]リテーナセット納入品適用不可
		TC	ツバ厚変更　3.5≦TC＜5 指定0.1mm単位 [ ! ]全長Lは(5－TC)分短くなります。 LC併用の場合、全長はLCと同じです。 [ NG ]リテーナセット納入品適用不可
		TCC	ツバ部C面加工 パンチ頭部の強度UPになります。 指定0.1mm単位 0.5≦TCC≦(H－D)/2
シャ ンク部		AC		エア用としてジェクタピンを抜き取り、リング 状の樹脂（ABS）を入れて内側から横穴をふさ ぎます。 [ ! ]熱が加わると内部の樹脂と接着剤が溶け出 してエア穴に不具合が生じることがありま す。ご注意ください。
		NC		ジェクタピンを抜き取ります。 [ NG ]AC併用不可
		TPC	ノックピン変更 付属するMS6－25をMSTP6－25 (タップ付タイプ)に変更します。 [ NG ]D38・45適用不可
		NDC	導入部 無 し	ℓ≧3⇒ℓ＝0
			[ NG ]リテーナ セット納入品適用不可

>> P.350

関連情報

使用例

■位置決めノック穴付パンチの特長
主に自動車のボディ等の金型に、パンチを保持するリテーナとセットで使用します。リテーナのノック穴による間接位置決めと異なり、パンチと同軸上に加工されたノック穴により直接位置決めができるため、金型精度が向上します。NC加工機による金型加工の場合にご使用になりますと効果的です。また、このパンチは家電製品の外板用の金型等にも、リテーナとセットで使用したり、一般順送型のパンチプレートに取り付けて使用することもできます。
