ピン大径ジェクタパンチ -ノーマル・ラップ仕上げ-

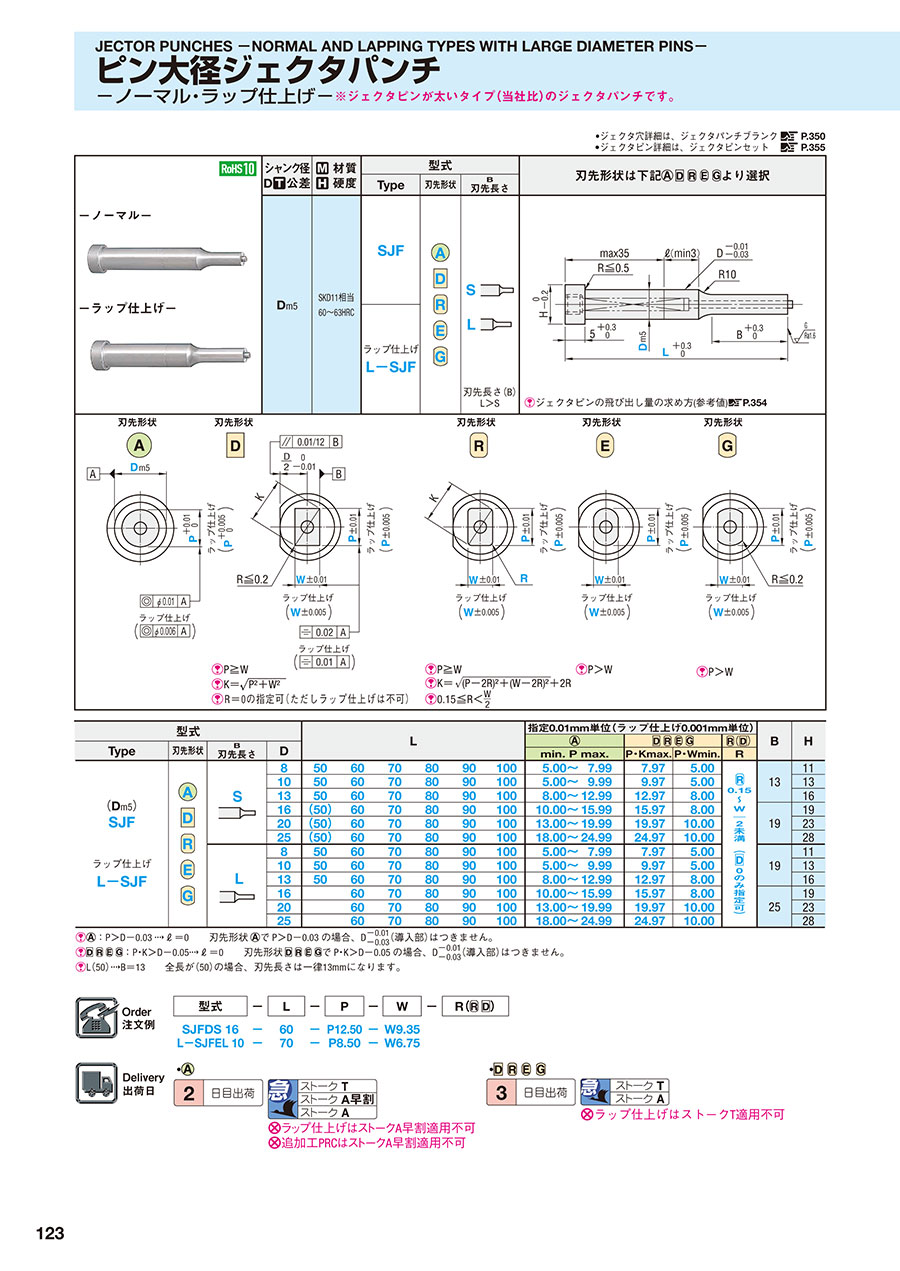

カタログ |P.123

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ジェクタパンチ

4.6

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ショルダーパンチ -TiCNコーティング-

4.3

通常出荷日：2 日目～

・通常のジェクタパンチよりもカス払いピン径が大きいので、より安定したカス払い効...

詳細情報を確認する

厚板打ち抜き用有無
無
先端形状
1段
ジェクタ
ピン大径タイプ
材質
SKD11相当
シャンク(取付部)形状
標準
シャンク径D公差
m5
T（ツバ厚/板厚） (mm)
5

無料3D-CADライブラリー申し込み受付中

未確定：候補が7,884型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図・製品仕様

ジェクタピンの飛び出し量の求め方（参考値） P.354

シャンク径 D公差	材質硬度	型式
シャンク径 D公差	材質硬度	Type	刃先形状	B 刃先長さ
D_m5	SKD11相当 60～63HRC	SJF		刃先長さ（B） L＞S
D_m5	SKD11相当 60～63HRC	ラップ仕上げ L-SJF		刃先長さ（B） L＞S

規格表

型式				L						指定0.01mm単位（ラップ仕上げ0.001mm単位）				B	H
型式
Type	刃先形状	B 刃先長さ	D
Type	刃先形状	B 刃先長さ	D							min. P max.	P・Kmax.	P・Wmin.	R
（D_m5） SJF ラップ仕上げ L-SJF			8	50	60	70	80	90	100	5.00～7.99	7.97	5.00		13	11
			10	50	60	70	80	90	100	5.00～9.99	9.97	5.00			13
			13	50	60	70	80	90	100	8.00～12.99	12.97	8.00			16
			16	（50）	60	70	80	90	100	10.00～15.99	15.97	8.00		19	19
			20	（50）	60	70	80	90	100	13.00～19.99	19.97	10.00			23
			25	（50）	60	70	80	90	100	18.00～24.99	24.97	10.00			28
			8	50	60	70	80	90	100	5.00～7.99	7.97	5.00		19	11
			10	50	60	70	80	90	100	5.00～9.99	9.97	5.00			13
			13	50	60	70	80	90	100	8.00～12.99	12.97	8.00			16
			16		60	70	80	90	100	10.00～15.99	15.97	8.00		25	19
			20		60	70	80	90	100	13.00～19.99	19.97	10.00			23
			25		60	70	80	90	100	18.00～24.99	24.97	10.00			28

：P＞D-0.03 ℓ＝0	刃先形状でP＞D-0.03の場合、D -0.01/-0.03（導入部）はつきません。
：P・K＞D-0.05ℓ＝0	刃先形状でP・K＞D-0.05の場合、D -0.01/-0.03（導入部）はつきません。
（L 50） B＝13 全長が（50）の場合、刃先長さは一律13mmになります。

注文例

出荷日

追加工

P.350

型番リスト

表示件数

...

132

型番

L-SJFAL8-[50-100/10]-P[5-7.99/0.001]

L-SJFAL8-[50-100/10]-PC[4.5-4.99/0.001]

L-SJFAL8-LC[33-49.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LC[33-49.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LC[50.1-59.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LC[50.1-59.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LC[60.1-69.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LC[60.1-69.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LC[70.1-79.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LC[70.1-79.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LC[80.1-89.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LC[80.1-89.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LC[90.1-99.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LC[90.1-99.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LCT[33-49.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LCT[33-49.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LCT[50.1-59.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LCT[50.1-59.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LCT[60.1-69.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LCT[60.1-69.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LCT[70.1-79.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LCT[70.1-79.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LCT[80.1-89.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LCT[80.1-89.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LCT[90.1-99.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LCT[90.1-99.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LMT[33-49.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LMT[33-49.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LMT[50.1-59.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LMT[50.1-59.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LMT[60.1-69.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LMT[60.1-69.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LMT[70.1-79.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LMT[70.1-79.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LMT[80.1-89.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LMT[80.1-89.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL8-LMT[90.1-99.9/0.1]-P[5-7.99/0.001]

L-SJFAL8-LMT[90.1-99.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-[50-100/10]-P[5-9.99/0.001]

L-SJFAL10-[50-100/10]-PC[4.5-4.99/0.001]

L-SJFAL10-LC[33-49.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LC[33-49.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LC[50.1-59.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LC[50.1-59.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LC[60.1-69.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LC[60.1-69.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LC[70.1-79.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LC[70.1-79.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LC[80.1-89.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LC[80.1-89.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LC[90.1-99.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LC[90.1-99.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LCT[33-49.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LCT[33-49.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LCT[50.1-59.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LCT[50.1-59.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LCT[60.1-69.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LCT[60.1-69.9/0.1]-PC[4.5-4.99/0.001]

L-SJFAL10-LCT[70.1-79.9/0.1]-P[5-9.99/0.001]

L-SJFAL10-LCT[70.1-79.9/0.1]-PC[4.5-4.99/0.001]

刃先形状

表面処理

B（刃先長さ）

D（シャンク径）

(mm)

P(刃先寸法)

(mm)

L(全長)

(mm)

LC(全長変更)

(mm)

LCT(ツバ厚公差変更+全長変更)

(mm)

LMT(ツバ厚公差変更+全長変更)

(mm)

PC(刃先寸法変更)

(mm)

R(刃先コーナーR)

(mm)

W(刃先寸法)

(mm)

WC(刃先寸法変更)

(mm)

RoHS?

最小発注数量

丸形	ラップ仕上げ	L	8	5 ～ 7.99	50 ～ 100	-	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	50 ～ 100	-	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	33 ～ 49.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	33 ～ 49.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	50.1 ～ 59.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	50.1 ～ 59.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	60.1 ～ 69.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	60.1 ～ 69.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	70.1 ～ 79.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	70.1 ～ 79.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	80.1 ～ 89.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	80.1 ～ 89.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	90.1 ～ 99.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	90.1 ～ 99.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	33 ～ 49.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	33 ～ 49.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	50.1 ～ 59.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	50.1 ～ 59.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	60.1 ～ 69.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	60.1 ～ 69.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	70.1 ～ 79.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	70.1 ～ 79.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	80.1 ～ 89.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	80.1 ～ 89.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	90.1 ～ 99.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	90.1 ～ 99.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	-	33 ～ 49.9	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	-	33 ～ 49.9	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	-	50.1 ～ 59.9	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	-	50.1 ～ 59.9	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	-	60.1 ～ 69.9	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	-	60.1 ～ 69.9	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	-	70.1 ～ 79.9	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	-	70.1 ～ 79.9	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	-	80.1 ～ 89.9	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	-	80.1 ～ 89.9	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	5 ～ 7.99	-	-	-	90.1 ～ 99.9	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	8	-	-	-	-	90.1 ～ 99.9	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	50 ～ 100	-	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	50 ～ 100	-	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	33 ～ 49.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	33 ～ 49.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	50.1 ～ 59.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	50.1 ～ 59.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	60.1 ～ 69.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	60.1 ～ 69.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	70.1 ～ 79.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	70.1 ～ 79.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	80.1 ～ 89.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	80.1 ～ 89.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	90.1 ～ 99.9	-	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	90.1 ～ 99.9	-	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	-	33 ～ 49.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	-	33 ～ 49.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	-	50.1 ～ 59.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	-	50.1 ～ 59.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	-	60.1 ～ 69.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	-	60.1 ～ 69.9	-	4.5 ～ 4.99	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	5 ～ 9.99	-	-	70.1 ～ 79.9	-	-	-	-	-	10	1個
丸形	ラップ仕上げ	L	10	-	-	-	70.1 ～ 79.9	-	4.5 ～ 4.99	-	-	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目
- ( - )	2日目

...

132

基本情報

基本情報

・通常のジェクタパンチよりもカス払いピン径が大きいので、より安定したカス払い効果が期待できます。
・払いピンの径を大きくしたことでピン強度・剛性もアップしています。通常ジェクタパンチでピン折損が問題となる場合
　にもお試しください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピン大径ジェクタパンチ -ノーマル・ラップ仕上げ-のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

プレス金型で

満足度：5.02021/07/23

ジェクタピンが大きくカス上がり対策で使用しています。ジェクタピンを外して、エアーでスクラップを押し出したこともあります...もっと読む

1人が参考にしています。

プレス金型

満足度：4.02018/11/16

プレス金型の丸穴（ピアス穴あけ）抜きに使用。客先要望ではあるが、ジェクターピン（キィッカーピン又は払いピンとも呼ぶ）が付...もっと読む

0人が参考にしています。

プレス金型

満足度：4.02018/02/01

エンドユーザーさんに教えてもらって初めて購入しました通常品はいつも先端のピンが取り扱いに注意しないと曲がったりするので...もっと読む

0人が参考にしています。

3件全て見る
