計測機器（精密機器）/装置カバー

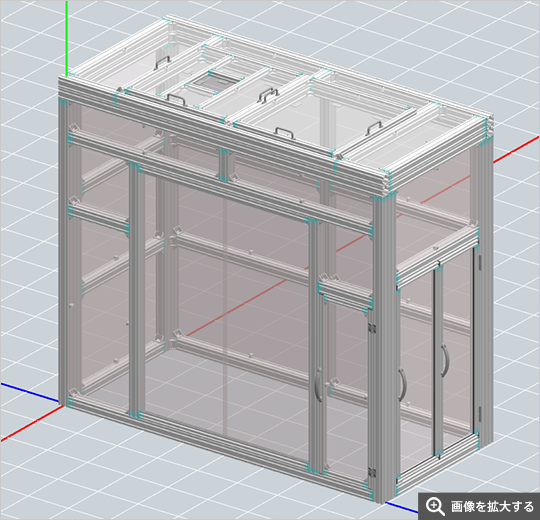

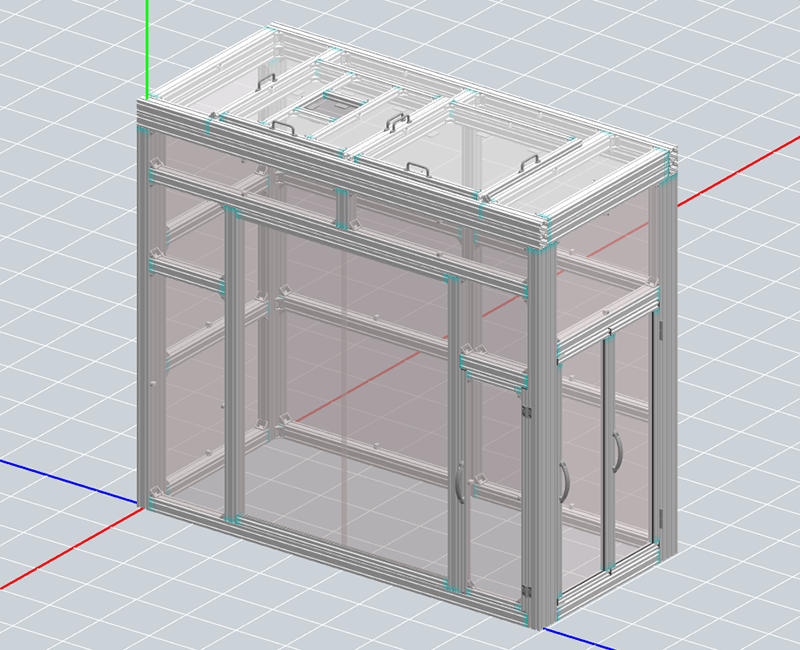

詳細装置カバー
用途/導入背景
- ・既存の装置カバーがアクリル板を立方体形状に並べたシンプル形状のものだったため、新規にアルミフレームでカバーを作成
- ・強度・安定性向上や追加機能拡充を目的に設計を開始した
工夫した点
- ・ものが大きく組み立て・設置時に重さが問題になること、装置環境の性質上組み立てながら設置する必要あり
- ・扉設計機能で開き戸の配置の他、引き戸も配置した

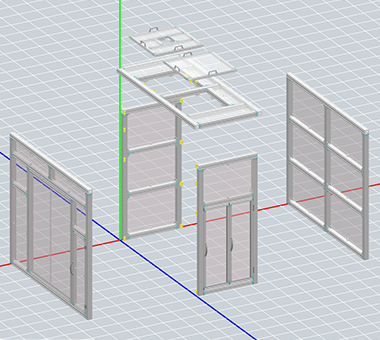

- ・設計を複数の大パーツに分けて分納してもらうように注文依頼。納品後の最後の仕上げ組み立てを自分達で実行して作業負荷を分担
設計時間
2400分
外観寸法
W2,020×D940×H1,882(mm)
部品金額
通常価格（税別）：467,939円（パネル含まず）
形状の詳細確認はこちらから！
