半導体/クリーンルーム用配管加工装置カバー

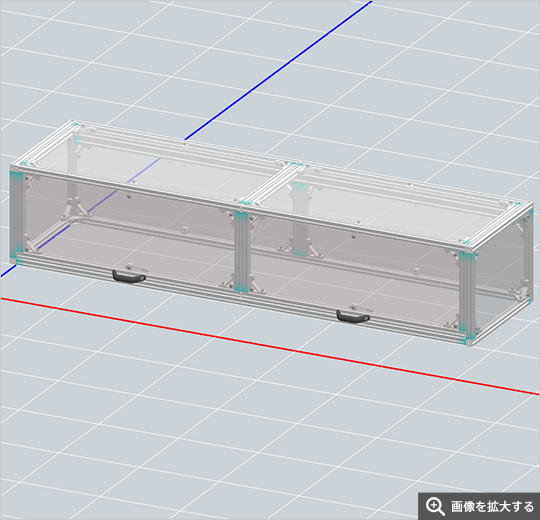

詳細装置カバー
用途/導入背景
- ・旋盤のような回転する機構がむき出しの状態で置かれていたため、稼働中に手を入れることによる事故のリスクがあった
- ・サイズ感として既製品では見つからなかったため、自作で作った
- ・以前、職場の先輩が利用しているのを見て仕上がりが良かったため、FRAMESで組立注文を依頼
工夫した点
- ・車のリアハッチのような開閉方式を採用し、スッキリとしたデザインと開け閉めのスムーズさを実現した
- ・開閉時の荷重を加味して、扉をセパレートタイプにして２つにわけた
- ・開閉したときに、動かないようインターロック用マグネットキャッチ（HMER5-5）を使用した
- ・開閉時の強度を心配する場合は、ヒンジを一般的なものからダンパーヒンジ（※FRAMES未搭載）に変更を推奨
設計時間
120分
外観寸法

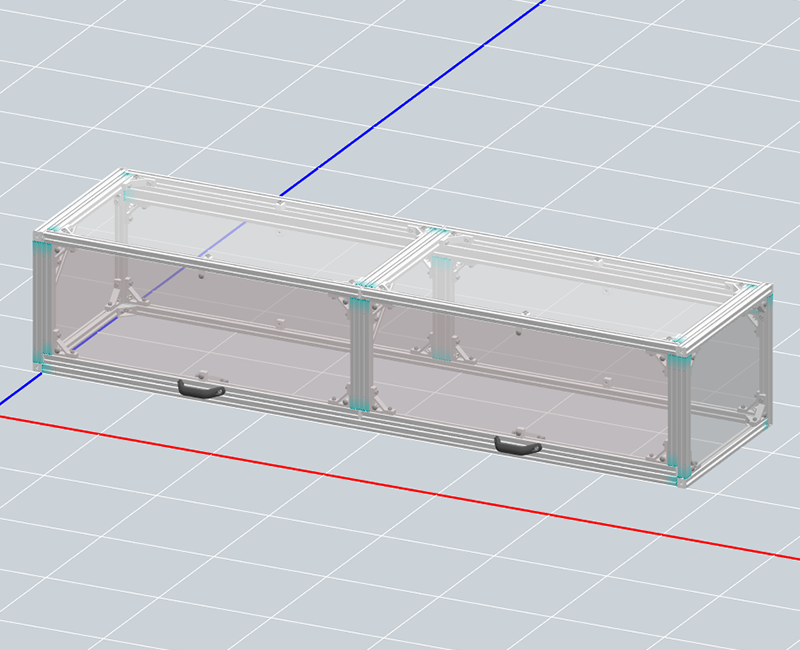

W1,452×D441.5×H301(mm)
部品金額
通常価格（税別）：95,166円（パネル含まず）

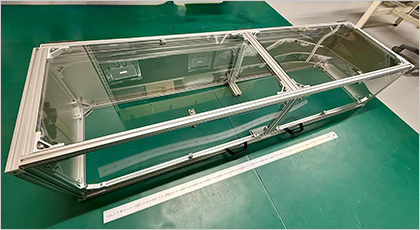

扉セパレート化前の試作品

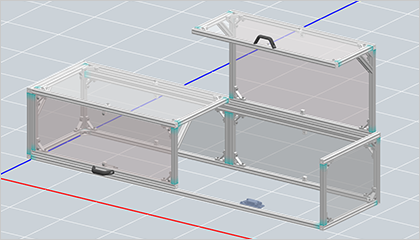

扉開口時イメージ
